2012 Peugeot Expert Tepee Manuale del proprietario (in Italian)

143


Sostituzione di un fusibile
GUIDA RAPID
A
7

FUSIBILI NEL CRUSCOTTO LATODESTRO



- Ribaltare il vano portaoggetti, quindi
tirarlo con forza per accedere ai fusibili.

Fusibili




A (amperaggio)



Funzioni


1


15
Tergicristallo posteriore


2


-
Libero


3


5
Calcolatore airbag


4


10
Captatore angolo volante, presa diagnosi, captatore ESP,
ventilazione manuale, contattore frizione, altezza fascio
proiettori, pompa filtro antiparticolato


5


30
Retrovisori con comando elettrico, motore alzacristallo
passeggero


6


30
Alimentazione alzacristallo anteriore


7


5
Plafoniere e illuminazione cassettino portaoggetti


8


20
Display multifunzione, sirena allarme antifurto, autoradio,
caricatore CD, radiotelefono, calcolatore elettronico di
gestione (post-equipaggiamento)


9


10
Presa accessori nella 2ª fila


10


30
Correttore d'assetto posteriore, commutazione sotto al
volante, quadro strumenti


11


15
Presa diagnosi, contattore antifurto


12


15

Kit vivavoce, calcolatore airbag, calcolatore assistenza al
parcheggio


13


5


Calcolatore elettronico di gestione motore, calcolatore elettronico di gestione rimorchio



14


15
Captatore di pioggia, ventilazione posteriore, climatizzazione
automatica, quadro strumenti


15


30
Bloccaggio/sbloccaggio/bloccaggio ad effetto globale delle porte


16


-
Libero


17


40
Lunotto posteriore riscaldato, retrovisori riscaldati

144

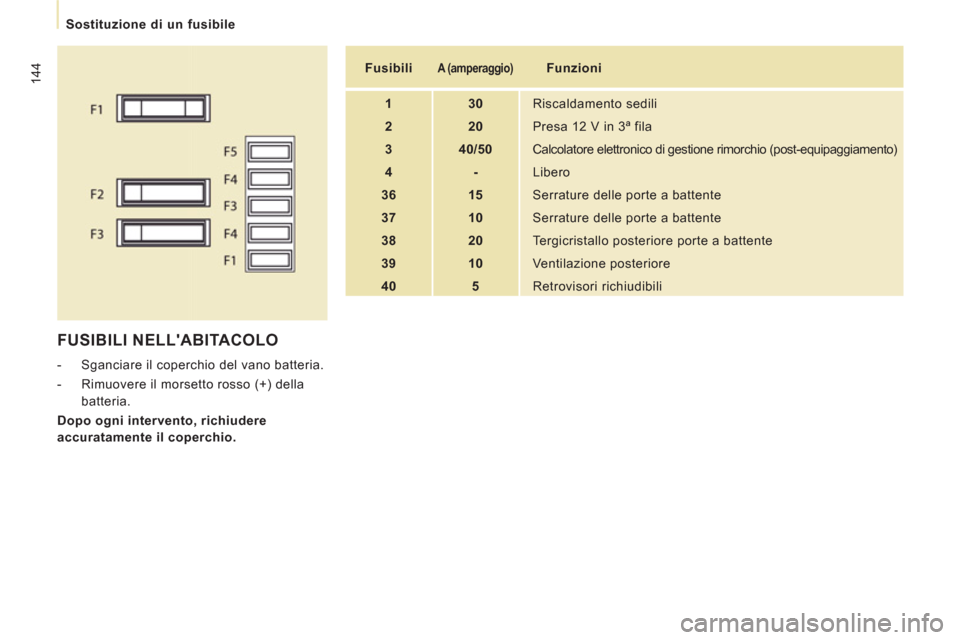

Sostituzione di un fusibile


FUSIBILI NELL'ABITACOLO



- Sganciare il coperchio del vano batteria.

- Rimuovere il morsetto rosso (+) della
batteria.

Dopo ogni intervento, richiudere
accuratamente il coperchio.

Fusibili




A (amperaggio)



Funzioni


1


30
Riscaldamento sedili


2


20
Presa 12 V in 3ª fila


3


40/50
Calcolatore elettronico di gestione rimorchio (post-equipaggiamento)


4


-
Libero


36


15
Serrature delle porte a battente


37


10
Serrature delle porte a battente


38


20
Tergicristallo posteriore porte a battente


39


10
Ventilazione posteriore


40


5
Retrovisori richiudibili

145

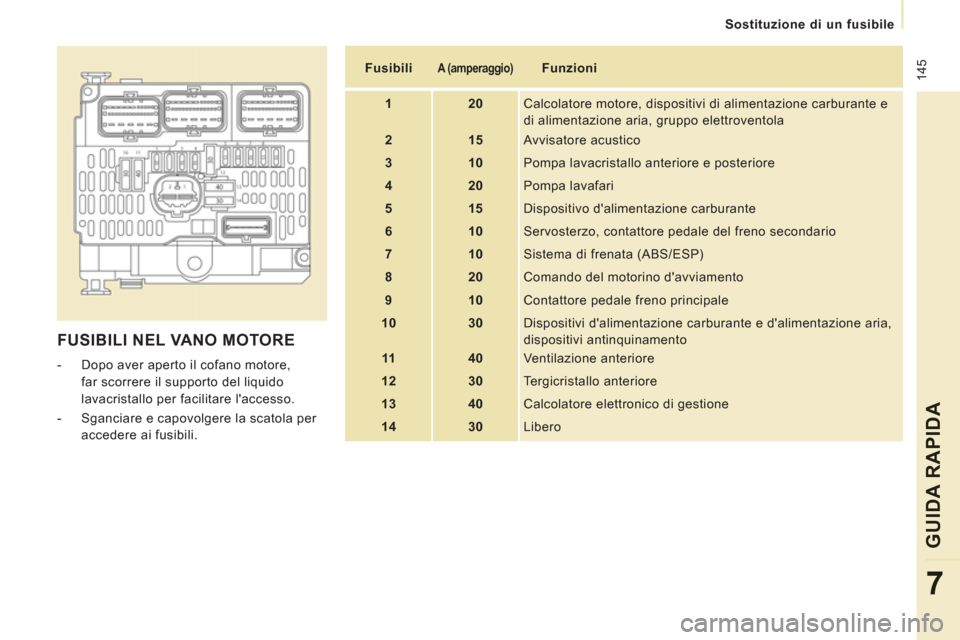

Sostituzione di un fusibile
GUIDA RAPID
A
7

FUSIBILI NEL VANO MOTORE



- Dopo aver aperto il cofano motore,
far scorrere il supporto del liquido
lavacristallo per facilitare l'accesso.

- Sganciare e capovolgere la scatola per
accedere ai fusibili.

Fusibili




A (amperaggio)



Funzioni


1


20
Calcolatore motore, dispositivi di alimentazione carburante e
di alimentazione aria, gruppo elettroventola


2


15
Avvisatore acustico


3


10
Pompa lavacristallo anteriore e posteriore


4


20
Pompa lavafari


5


15
Dispositivo d'alimentazione carburante


6


10
Servosterzo, contattore pedale del freno secondario


7


10
Sistema di frenata (ABS/ESP)


8


20
Comando del motorino d'avviamento


9


10
Contattore pedale freno principale


10


30
Dispositivi d'alimentazione carburante e d'alimentazione aria,
dispositivi antinquinamento


11


40
Ventilazione anteriore


12


30
Tergicristallo anteriore



13


40
Calcolatore elettronico di gestione


14


30
Libero

146

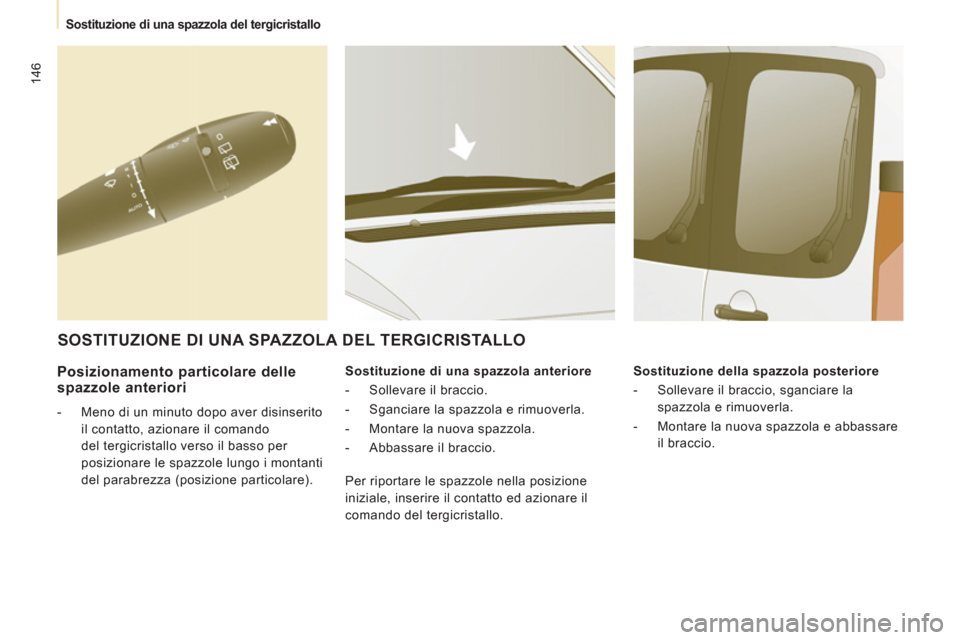

Sostituzione di una spazzola del tergicristallo



Posizionamento particolare delle
spazzole anteriori


- Meno di un minuto dopo aver disinserito
il contatto, azionare il comando
del tergicristallo verso il basso per
posizionare le spazzole lungo i montanti
del parabrezza (posizione particolare).
Sostituzione di una spazzola anteriore


- Sollevare il braccio.

- Sganciare la spazzola e rimuoverla.

- Montare la nuova spazzola.

- Abbassare il braccio.
Sostituzione della spazzola posteriore


- Sollevare il braccio, sganciare la
spazzola e rimuoverla.

- Montare la nuova spazzola e abbassare
il braccio.


SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO

Per riportare le spazzole nella posizione
iniziale, inserire il contatto ed azionare il
comando del tergicristallo.

147

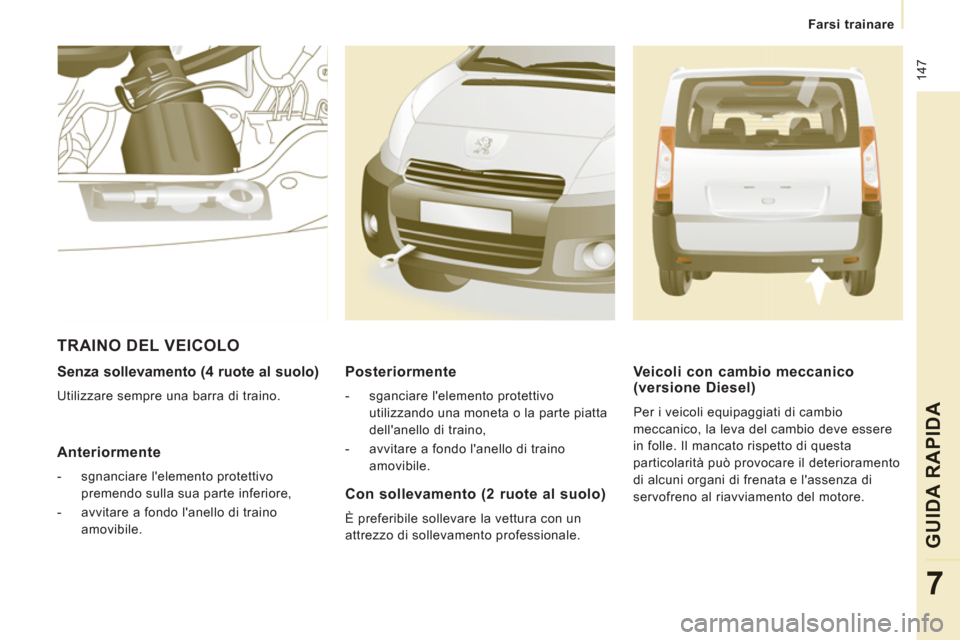

Farsi trainare
GUIDA RAPID
A
7


Senza sollevamento (4 ruote al suolo)

Utilizzare sempre una barra di traino.


Anteriormente



- sgnanciare l'elemento protettivo
premendo sulla sua parte inferiore,

- avvitare a fondo l'anello di traino
amovibile.


TRAINO DEL VEICOLO
Con sollevamento (2 ruote al suolo)

È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
Posteriormente



- sganciare l'elemento protettivo
utilizzando una moneta o la parte piatta
dell'anello di traino,

- avvitare a fondo l'anello di traino
amovibile.


Veicoli con cambio meccanico (versione Diesel)

Per i veicoli equipaggiati di cambio
meccanico, la leva del cambio deve essere
in folle. Il mancato rispetto di questa
particolarità può provocare il deterioramento
di alcuni organi di frenata e l'assenza di
servofreno al riavviamento del motore.

148

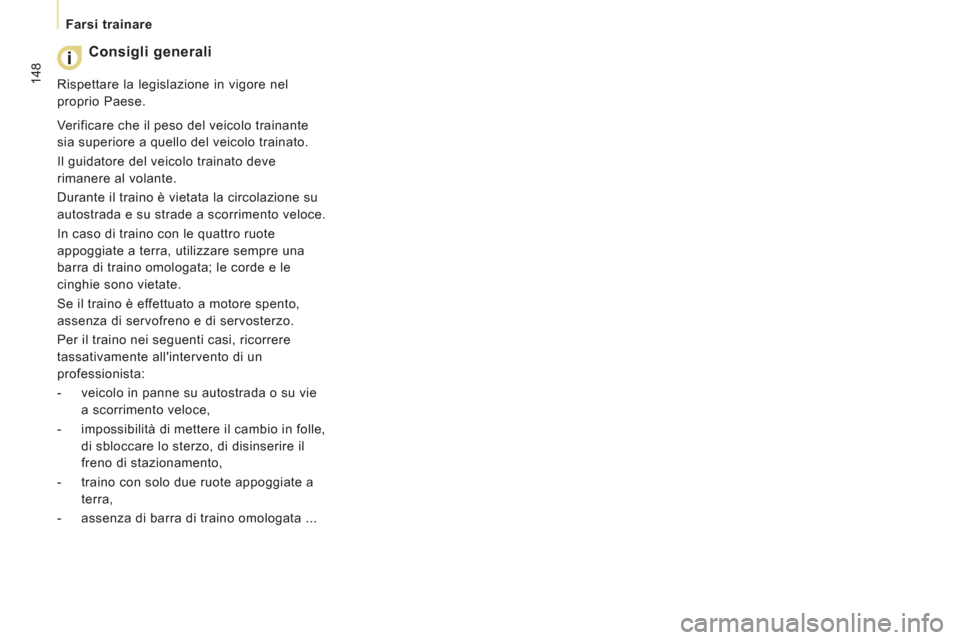

Farsi trainare



Consigli generali

Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo trainante
sia superiore a quello del veicolo trainato.
Il guidatore del veicolo trainato deve
rimanere al volante.
Durante il traino è vietata la circolazione su
autostrada e su strade a scorrimento veloce.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Se il traino è effettuato a motore spento,
assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista:


- veicolo in panne su autostrada o su vie
a scorrimento veloce,

- impossibilità di mettere il cambio in folle,
di sbloccare lo sterzo, di disinserire il
freno di stazionamento,

- traino con solo due ruote appoggiate a
terra,

- assenza di barra di traino omologata ...

149
Ambiente
GUIDA RAPID
A
7
AMBIENTE

Insieme a Lei, PEUGEOT agisce per la
protezione dell'ambiente.
La invitiamo a consultare il sito
www.peugeot.com
. In quanto utilizzatore, anche Lei può
contribuire alla protezione dell'ambiente
seguendo alcune regole:


- adottare uno stile di guida tranquillo,
senza accelerazioni frequenti e brusche,

- rispettare le frequenze della
manutenzione, da effettuare presso
la rete PEUGEOT, autorizzata a
raccogliere le batterie e i liquidi esausti,

- non utilizzare gli additivi nell'olio motore,
per preservare l'affidabilità dei motori e
dei dispositivi antinquinamento. Attenersi a questa guida d'uso per i
consigli dell'eco-guida (a fi ne rubrica 1).

150
