2012 Peugeot Expert Tepee Manuale del proprietario (in Italian)

103
Airbag

SICUREZZ
A
4

Per un corretto utilizzo

Sedersi in modo normale e verticale.
Allacciare la cintura di sicurezza e
posizionarla correttamente.
Non lasciare oggetti tra i passeggeri
anteriori e gli airbag (bambini, animali,
oggetti, ...). Potrebbero intralciare il
funzionamento degli airbag o ferire i
passeggeri anteriori.
Dopo un incidente o un furto del veicolo,
far verificare i sistemi di airbag.
Qualsiasi intervento sui sistemi airbag è
rigorosamente vietato, a meno che non
venga effettuato dal personale qualificato
della rete PEUGEOT o da un riparatore
qualificato.
Airbag laterali
Coprire i sedili solo con foderine omologate,
per non rischiare di intralciare l'attivazione
degli airbag laterali. Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Non fissare o incollare oggetti sugli
schienali dei sedili: potrebbero ferire il
torace o le braccia durante l'attivazione
dell'airbag laterale.
Non avvicinare eccessivamente il busto
alla porta.

Airbag frontali
Non guidare tenendo il volante per le razze
o tenendo le mani sulla parte centrale del
volante.
Il passeggero non deve appoggiare i piedi
sul cruscotto, potrebbe ferirsi in caso di
attivazione dell'airbag.
Se possibile non fumare: l'attivazione degli
airbag può provocare scottature o ferite
causate dalla sigaretta o dalla pipa.
Non smontare né forare il volante, non
sottoporlo ad urti violenti.
Anche rispettando le precauzioni qui sopra,
non sono esclusi i rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia in
caso di attivazione dell'airbag. Infatti l'airbag
si gonfia quasi immediatamente (in pochi
millisecondi) e poi si sgonfia emettendo gas
caldi attraverso i fori previsti allo scopo.

Airbag a tendina
Non fissare o incollare oggetti sul
padiglione. Potrebbero provocare ferite alla
testa quando l'airbag a tendina si gonfia.
Non smontare le maniglie di sostegno
situate sul padiglione, che fanno parte del
fissaggio degli airbag a tendina.

104
Airbag

Airbag laterali

Se il veicolo ne è dotato, si tratta di un
sistema che protegge il guidatore e il
passeggero anteriore in caso di urto laterale
violento per limitare i rischi di traumi al
torace.
Ogni airbag laterale è integrato
nell'armatura dello schienale del sedile
anteriore, lato porta.
Zone di rilevazione dell'urto


A.
Zona d'impatto frontale.

B.
Zona d'impatto laterale. Se questa spia si accende
sul quadro strumenti ed è
accompagnata da un segnale
acustico e da un messaggio sul
display, rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato per far verificare il
sistema. Gli airbag potrebbero non attivarsi
in caso di urto violento.


Attivazione
Si gonfia unilateralmente in caso di urto
laterale violento applicato su una parte
o su tutta la zona d'impatto frontale B
,
perpendicolarmente all'asse longitudinale
del veicolo su un piano orizzontale e nel
senso dall'esterno all'interno del veicolo.
L'airbag laterale s'interpone tra il
passeggero anteriore del veicolo e il
pannello della relativa porta.


Airbag a tendina

Si tratta di un sistema che protegge il
guidatore e i passeggeri in caso di urto
laterale violento (tranne sui sedili centrali
delle file 2 e 3) per limitare i rischi di traumi
alla testa.
Ogni airbag a tendina è integrato
nei montanti e nella parte superiore
dell'abitacolo.

Attivazione
Si gonfi a contemporaneamente al relativo
airbag laterale in caso di urto laterale violento
applicato su una parte o su tutta la zona
d'impatto laterale B
, perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e nel senso dall'esterno all'interno
del veicolo.
L'airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
In caso di urto o di leggera collisione
sul lato del veicolo o in caso di
ribaltamento, l'airbag potrebbe non attivarsi.
In caso di collisione posteriore o frontale,
l'airbag non si attiva.
Anomalia di funzionamento

105
Airbag

SICUREZZ
A
4

Disattivazione
Può essere disattivato solo l'airbag frontale
del passeggero:


- Con il contatto disinserito,
inserire la
chiave nel comando di disattivazione
dell'airbag del passeggero,

- ruotarla sulla posizione " OFF
",

- poi estrarla mantenendola in questa
posizione.

Airbag frontali

Sono integrati al centro del volante per il
guidatore e nel cruscotto per il passeggero
anteriore.
Riattivazione
In posizione "OFF"
, l'airbag passeggero
non si attiverà in caso di urto.
Non appena si toglie il seggiolino per
bambini, mettere il comando dell'airbag
sulla posizione "ON"
per attivare di
nuovo l'airbag e garantire la sicurezza del
passeggero in caso di urto. Per garantire la sicurezza dei bambini,
disattivare tassativamente l'Airbag del
passeggero quando si colloca un seggiolino
per bambini con lo schienale rivolto alla strada
sul sedile del passeggero anteriore. Altrimenti il
bambino rischia ferite gravi o addirittura mortali
durante l'attivazione dell'Airbag.
La spia Airbag sul quadro
strumenti rimane accesa per tutta
la durata della disattivazione.
Attivazione
Si gonfiano contemporaneamente, tranne
se l'Airbag passeggero è stato disattivato,
in caso di urto frontale violento applicato su
tutta la zona d'impatto frontale A
o su una
parte di essa, secondo l'asse longitudinale
del veicolo su un piano orizzontale e
partendo dalla parte anteriore a quella
posteriore del veicolo.
L'Airbag frontale s'interpone tra il
passeggero anteriore del veicolo ed il
cruscotto per attutire la proiezione in avanti.

Anomalia airbag frontale
Se questa spia si accende,
accompagnata da un segnale
acustico e da un messaggio
sul display, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato
per far verificare il sistema.
In caso di accensione permanente
delle due spie degli airbag, non
collocare un seggiolino per bambini con
schienale rivolto alla strada. Rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

106


Bambini a bordo


GENERALITÀ SUI SEGGIOLINI PER BAMBINI


"Schienale verso la strada"
Raccomandato sui sedili posteriori per
bambini fino ai 2 anni di età.
Quando un seggiolino per bambini "con
schienale verso la strada" viene collocato
sul sedile passeggero anteriore, l'airbag
passeggero deve tassativamente essere
disattivato, altrimenti il bambino rischia
ferite gravi o addirittura mortali in caso di
attivazione dell'airbag.
"Nel senso di marcia"
Raccomandato sui sedili posteriori per
bambini a partire dai 2 anni di età.
Quando un seggiolino per bambini viene
collocato "nel senso di marcia" sul sedile
del passeggero anteriore, lasciare l'airbag
passeggero attivato.

SEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE


Le regole di trasporto dei bambini sono
specifiche per ogni Paese. Consultare la
legislazione in vigore nel proprio Paese.
Consultare la lista dei seggiolini per bambini
omologati nel proprio Paese. I fissaggi
Isofix, i sedili posteriori, l'airbag passeggero
e la sua disattivazione dipendono dalla
versione commercializzata.
La sicurezza dei bambini, che PEUGEOT ha
curato in particolar modo al momento della
progettazione del veicolo, dipende anche
dall'utilizzatore.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:


- tutti i bambini di età inferiore ai 12 anni
o di altezza inferiore ad un metro e
cinquanta devono essere trasportati su
seggiolini per bambini omologati, adatti
al loro peso, da collocare sui sedili
dotati di cinture di sicurezza o di
ancoraggi ISOFIX,

- statisticamente, i sedili più sicuri per
il trasporto dei bambini sono i sedili
posteriori del veicolo,

- un bambino il cui peso è inferiore a
9 Kg deve obbligatoriamente essere
trasportato in posizione "schienale
verso la strada" sia anteriormente che
posteriormente,

- il passeggero non deve viaggiare
con un bambino sulle ginocchia.

107
Bambini a bordo

SICUREZZ
A
4


La funzione dei seggiolini per bambini
e quella di disattivazione dell'airbag
sono comuni a tutta la gamma PEUGEOT.
In assenza di disattivazione dell'airbag
passeggero, è rigorosamente vietato
collocare un seggiolino per bambini "con
schienale verso la strada" sui sedili anteriori.

Capitolo 4, paragrafo "Airbag".

Airbag lato passeggero OFF

Attenersi alle raccomandazioni presenti
sull'etichetta incollata sulla visiera parasole
del passeggero.

Per garantire la sicurezza dei bambini, disattivare tassativamente l’Airbag frontale del
passeggero quando si colloca un seggiolino per bambini con "spalle verso la strada"
sul sedile del passeggero anteriore.
Altrimenti il bambino rischia ferite gravi o addirittura mortali durante l'attivazione
dell'Airbag.

108


Bambini a bordo


ANCORAGGI "ISOFIX"

Si tratta di tre anelli per ogni seduta:


- due anelli anteriori situati tra lo
schienale e la seduta del sedile del
veicolo, segnalati da un'etichetta,

- un anello posteriore per il fissaggio della
cinghia alta, chiamata TOP TETHER,
segnalato da un'altra etichetta.
Il veicolo è stato omologato secondo la
nuova regolamentazione ISOFIX.
Se il veicolo li prevede, gli ancoraggi ISOFIX
regolamentari sono localizzati da etichette. Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affi dabile, solido e
rapido del seggiolino per bambini all'interno del
veicolo.
I seggiolini ISOFIX per bambini sono
equipaggiati di due sistemi di bloccaggio che si
agganciano facilmente ai due anelli anteriori.
Alcuni di essi dispongono inoltre di una cinghia
alta che si aggancia all'anello posteriore.
Per agganciare questa cinghia, alzare
l'appoggiatesta del sedile del veicolo e
far passare il gancio tra le due aste dello
stesso. Quindi fissare il gancio all'anello
posteriore e tendere la cinghia alta.
L'errata installazione del seggiolino per
bambini nel veicolo compromette la
protezione del bambino in caso di collisione.
Per conoscere quali sono i seggiolini ISOFIX
che si adattano al proprio veicolo, consultare
la tabella riassuntiva di posizionamento dei
seggiolini ISOFIX.

Bambini a bordo

SICUREZZ
A
4





RÖMER Duo Plus ISOFIX
(classe di dimensione B1
)


Gruppo 1: da 9 a 18 Kg







Da collocare nel senso di marcia.
Dotato di una cinghia alta da fissare all'anello superiore ISOFIX,
chiamato TOP TETHER.
Tre inclinazioni della scocca: posizione seduta, di riposo e sdraiata.
Questo seggiolino per bambini può anche essere utilizzato sui sedili privi di ancoraggi ISOFIX.
In questo caso, deve essere obbligatoriamente bloccato sul sedile del veicolo con la cintura di sicurezza a tre punti.

Seguire le istruzioni di montaggio del seggiolino per bambini indicate nelle istruzioni di montaggio del fabbricante del seggiolino.


SEGGIOLINI ISOFIX PER BAMBINI RACCOMADATI DA PEUGEOT E OMOLOGATI PER IL VEICOLO

Bambini a bordo


IUF:
sedile adatto alla collocazione di un
seggiolino ISOFIX universale per bambini.
Seggiolino per bambini "nel senso della
marcia" dotato di cinghia alta da agganciare
all'anello superiore dei sedili ISOFIX del
veicolo.

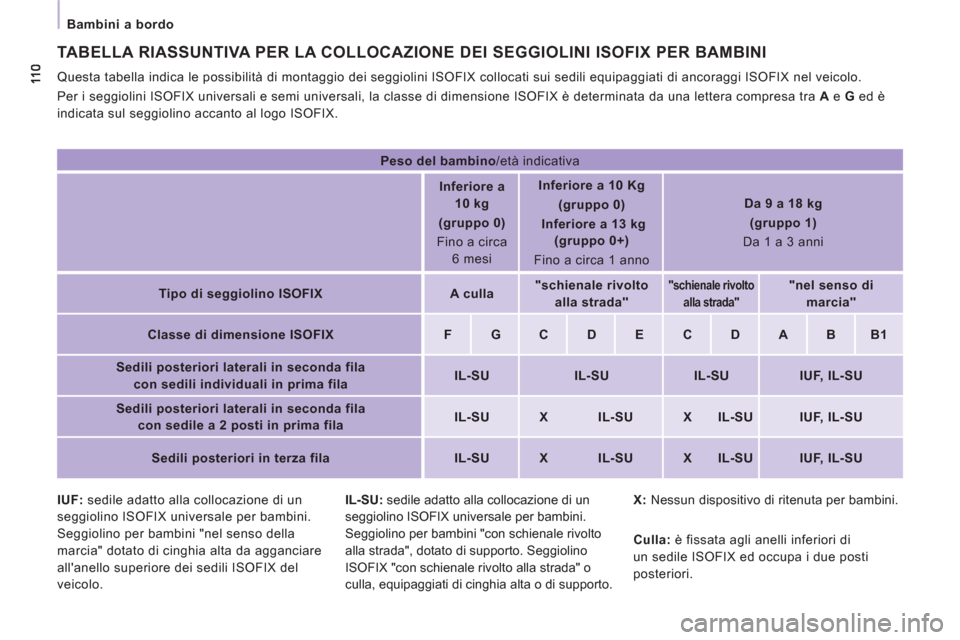

TABELLA RIASSUNTIVA PER LA COLLOCAZIONE DEI SEGGIOLINI ISOFIX PER BAMBINI

Questa tabella indica le possibilità di montaggio dei seggiolini ISOFIX collocati sui sedili equipaggiati di ancoraggi ISOFIX nel veicolo.
Per i seggiolini ISOFIX universali e semi universali, la classe di dimensione ISOFIX è determinata da una lettera compresa tra
A
e G
ed è
indicata sul seggiolino accanto al logo ISOFIX.

IL-SU:
sedile adatto alla collocazione di un
seggiolino ISOFIX universale per bambini.
Seggiolino per bambini "con schienale rivolto
alla strada", dotato di supporto. Seggiolino
ISOFIX "con schienale rivolto alla strada" o
culla, equipaggiati di cinghia alta o di supporto.
X:
Nessun dispositivo di ritenuta per bambini.

Peso del bambino
/età indicativa


Inferiore a
10
kg


(gruppo 0)
Fino a circa
6 mesi

Inferiore a 10 Kg
(gruppo 0)
Inferiore a 13
kg
(gruppo 0+)
Fino a circa 1 anno

Da 9 a 18
kg


(gruppo 1)
Da 1 a 3 anni

Tipo di
seggiolino
ISOFIX

A culla


"schienale rivolto
alla strada"




"

schienale
rivolto
alla strada"



"nel senso di
marcia"


Classe di dimensione ISOFIX
F
G
C
D
E
C
D
A
B
B1

Sedili
posteriori laterali in seconda fila
con sedili individuali in prima fila

IL-SU


IL-SU


IL-SU


IUF, IL-SU


Sedili
posteriori laterali in seconda fila
con
sedile a
2 posti in prima fila

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


Sedili
posteriori in terza fila

IL-SU

X
IL-SU

X
IL-SU


IUF, IL-SU


Culla:
è fissata agli anelli inferiori di
un sedile ISOFIX ed occupa i due posti
posteriori.
