2012 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

M
U
63

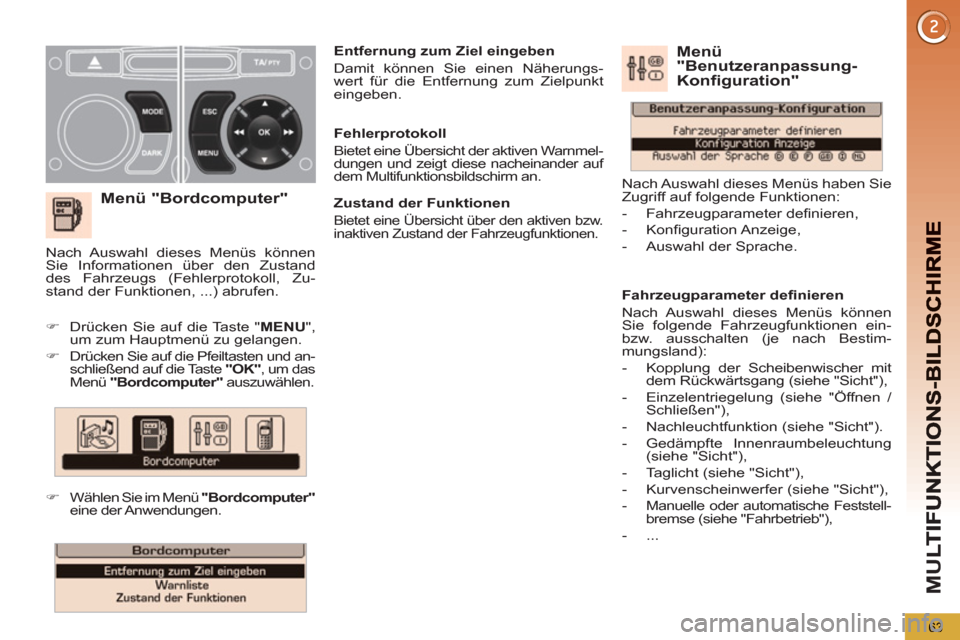

Menü "Bordcomputer"




)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü zu gelangen.

)

Drücken Sie auf die Pfeiltasten und an-
schließend auf die Taste "OK"
, um das
Menü "Bordcomputer"
auszuwählen.





)
Wählen Sie im Menü "Bordcomputer"

eine der Anwendungen.

Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.

Nach Auswahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs (Fehlerprotokoll, Zu-
stand der Funktionen, ...) abrufen.

Fahrzeugparameter defi nieren
Nach Auswahl dieses Menüs können
Sie folgende Fahrzeugfunktionen ein-
bzw. ausschalten (je nach Bestim-
mungsland):


- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe "Sicht"),

- Einzelentriegelung (siehe "Öffnen /
Schließen"),

- Nachleuchtfunktion (siehe "Sicht").

- Gedämpfte Innenraumbeleuchtung
(siehe "Sicht"),

- Taglicht (siehe "Sicht"),

- Kurvenscheinwerfer (siehe "Sicht"),

- Manuelle oder automatische Feststell-
bremse (siehe "Fahrbetrieb"),

- ...


Menü"Benutzeranpassung-Konfiguration"


Nach Auswahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:


- Fahrzeugparameter defi nieren,

- Konfi guration Anzeige,

- Auswahl der Sprache.



Fehlerprotokoll
Bietet eine Übersicht der aktiven Warnmel-
dungen und zeigt diese nacheinander auf
dem Multifunktionsbildschirm an.

Zustand der Funktionen

Bietet eine Übersicht über den aktiven bzw.
inaktiven Zustand der Fahrzeugfunktionen.

M
U
64

Anzeige konfi gurieren
Nach Auswahl dieses Menüs können
Sie folgende Einstellungen vornehmen:


- Helligkeit-Video,

- Datum und Uhrzeit,

- Wahl der Einheiten.


Sprache wählen
Wenn Sie dieses Menü auswählen, kön-
nen Sie die Anzeigesprache auf dem Bild-
schirm ändern (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe * ).


Beispiel: Einstellung der Nachleuchtdauer.


)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü auszuwählen.




)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
auszuwählen.




)
Drücken Sie auf die Taste "
" oder
"
", um den gewünschten Wert ein-
zustellen (15, 30 oder 60 Sekunden),
danach auf die Taste " OK
", um die
Wahl zu bestätigen.



)

Drücken Sie auf die Taste "
" oder "
"
und dann auf die Taste " OK
", um das
Feld " OK
" auszuwählen und zu bestä-
tigen oder auf die Taste " ESC
", um die
Einstellung rückgängig zu machen.



Menü "Telefon"

Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfi gurieren (Anschluss), die
verschiedenen Telefonverzeichnisse ab-
fragen (Anrufl iste, Dienste, ...) und Ihre
Gespräche führen (abheben, aufl egen,
Parallel-Anruf, Stummschaltung, ...).


Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf dem Multifunktionsbild-
schirm ausdrücklich nur im
Stand vornehmen.

Einzelheiten zur Anwendung
"Telefon" fi nden Sie im Ab-
schnitt WIP Sound.

*
Je nach Bestimmungsland

M
U
65
HOCHAUFLÖSENDER EINKLAPPBARER16:9-FARBBILDSCHIRM
(MIT WIP COM 3D)
Bildschirmanzeigen

Je nach Kontext wird Folgendes angezeigt:



- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Audiofunktionen,

- Informationen des Telefons und der
Verzeichnisse,

-
Informationen des bordeigenen Navigationssystems,


- Menüs zum Einstellen der Anzeige
und des Navigationssystems,

- Informationen zum Hybridenergiefl uss.


Bedienungsschalter


Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren.


Eine ausführlichere Beschrei-
bung der Anwendungen fi nden
Sie im Abschnitt WIP Com 3D.

Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstel-
len...), fi nden Sie im Abschnitt "Zu-
gang zum einklappbaren Bildschirm".

Das Display zeigt ebenfalls In-
formationen über das Hybrid-
system an. Weitere Details zu
den Anzeigen fi nden Sie im Abschnitt
"Hybridsystem".
Aus Sicherheitsgründen darf
die Konfi guration des Multi-
funktionsbildschirms durch
den Fahrer ausdrücklich nur bei ste-
hendem Fahrzeug vorgenommen
werden.

M
U
66

Menü "SETUP"




)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelan-
gen. In diesem Menü können Sie zwi-
schen folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".



Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wäh-
len (Deutsch, English, Espanol,
Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * ),

-
die Parameter der Spracherkennung wäh-
len (Ein-/Ausschalten, Benutzungshinweise,
Sprechertraining...),

- die Lautstärke der Synthesestimme
einstellen.



Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen.

Prinzip der GPS-Synchronisation (GMT).


- Bestätigen Sie die Auswahl "GPS-
Synchronisation", die Uhrzeit stellt
sich auf die universale GMT-Zeit ein,
auch das Datum wird aktualisiert.

- Verschieben Sie den Cursor mit dem
Steuerteil auf den Uhrzeit-Feldern
und drücken Sie OK
.

- Sie können dann mit dem Einstellrad
die Uhrzeit auf die Zeitzone Ihrer
Wahl einstellen.
Achtung im Fall der Umstellung
zwischen Sommer-/Winterzeit, Sie
müssen die Zeitzone erneut manu-
ell einstellen.


Anzeige

In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).


Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen). Aus Sicherheitsgründen muss
die Einstellung des Multifunk-
tionsbildschirms durch den
Fahrer grundsätzlich bei stehendem
Fahrzeug vorgenommen werden.

*
Je nach Bestimmung
Systemparameter
In diesem Menü können Sie die Werk-
seinstellung wieder herstellen, die Soft-
ware-Version anzeigen lassen und die
durchlaufenden Texte aktivieren.

M
U
67
Zugang zum einklappbaren
Bildschirm
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Tele-
matikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei
Empfang einer mit der STOP-Warn-
leuchte gekoppelten Meldung automa-
tisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten
der Audio- und Telematikan-
lage auch weiterhin automatisch öff-
nen bzw. schließen soll, darf er nicht
geschlossen werden, während die Au-
dio- und Telematikanlage in Betrieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder


)

drücken bzw. ziehen Sie den Bildschirm vorsichtig
mit der Hand von sich weg bzw. zu sich heran.



Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt.

Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms spei-
chert es die zuletzt eingestellte Position.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte
Position ein, die der zuletzt gespeicher-
ten am nächsten kommt.
Wenn Sie den Bildschirm
schließen, während die Audio-
und Telematikanlage in Betrieb
ist, klappt er bei einem ausgehenden
Telefonanruf, einem Sprachbefehl
oder bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf.

M
U
68

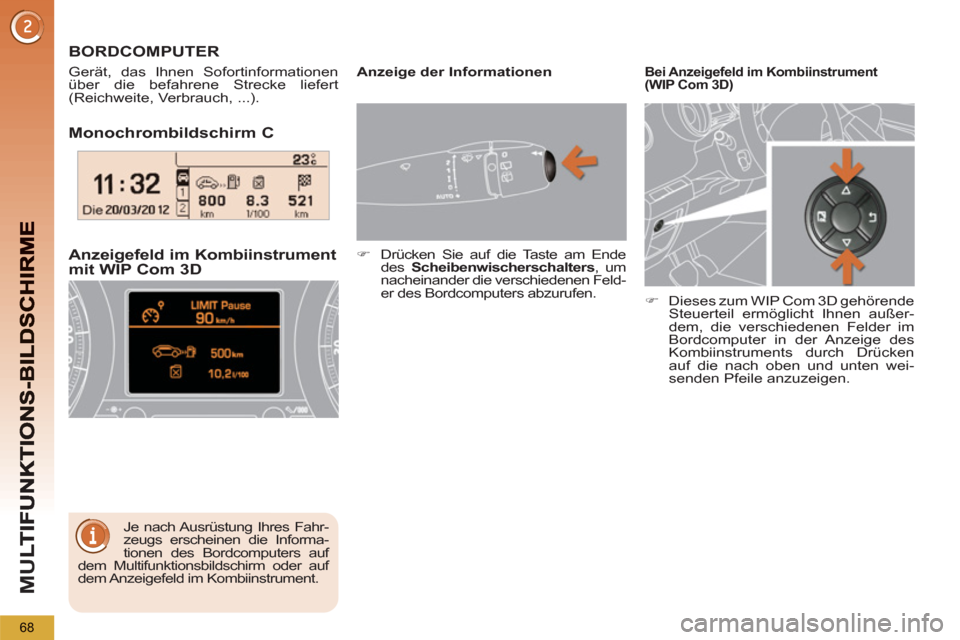

Monochrombildschirm C

Anzei
gefeld im Kombiinstrument mit WIP Com 3D BORDCOMPUTER
Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch, ...).
Je nach Ausrüstung Ihres Fahr-
zeugs erscheinen die Informa-
tionen des Bordcomputers auf
dem Multifunktionsbildschirm oder auf
dem Anzeigefeld im Kombiinstrument.
Anzeige der Informationen


)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
, um
nacheinander die verschiedenen Feld-
er des Bordcomputers abzurufen.
Bei Anzeigefeld im Kombiinstrument
( WIP Com 3D )


)
Dieses zum WIP Com 3D gehörende
Steuerteil ermöglicht Ihnen außer-
dem, die verschiedenen Felder im
Bordcomputer in der Anzeige des
Kombiinstruments durch Drücken
auf die nach oben und unten wei-
senden Pfeile anzuzeigen.

69

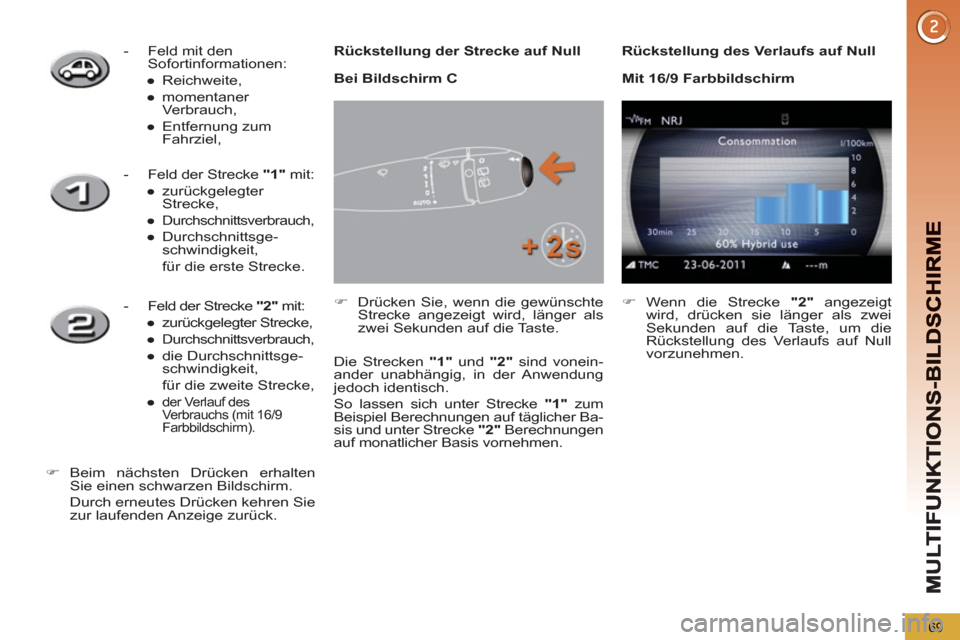

Rückstellung der Strecke auf Null


)
Drücken Sie, wenn die gewünschte
Strecke angezeigt wird, länger als
zwei Sekunden auf die Taste.
Die Strecken "1"
und "
2"
sind vonein-
ander unabhängig, in der Anwendung
jedoch identisch.
So lassen sich unter Strecke "

1"
zum
Beispiel Berechnungen auf täglicher Ba-
sis und unter Strecke "

2"
Berechnungen
auf monatlicher Basis vornehmen.

- Feld mit den
Sofortinformationen:


●
Reichweite,

●
momentaner
Verbrauch,

●
Entfernung zum
Fahrziel,



- Feld der Strecke "1"
mit:


●
zurückgelegter
Strecke,

●

Durchschnittsverbrauch,


●
Durchschnittsge-
schwindigkeit,
für die erste Strecke.



- Feld der Strecke "2"
mit:


●
zurückgelegter Strecke,

●

Durchschnittsverbrauch,


●
die Durchschnittsge-
schwindigkeit,
für die zweite Strecke,

●

der Verlauf des
Verbrauchs (mit 16/9
Farbbildschirm).




)
Beim nächsten Drücken erhalten
Sie einen schwarzen Bildschirm.
Durch erneutes Drücken kehren Sie
zur laufenden Anzeige zurück.

Rückstellung des Verlaufs auf Null

Bei Bildschirm C



)
Wenn die Strecke "2"
angezeigt
wird, drücken sie länger als zwei
Sekunden auf die Taste, um die
Rückstellung des Verlaufs auf Null
vorzunehmen.


Mit 16/9 Farbbildschirm

M
U
70

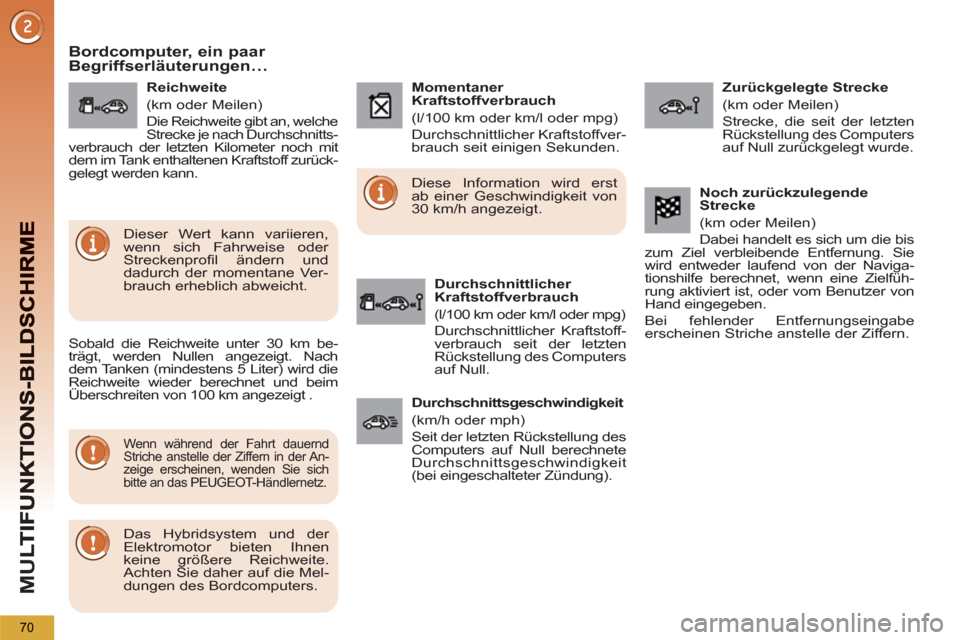

Bordcomputer, ein paar
Begriffserläuterungen…

Sobald die Reichweite unter 30 km be-
trägt, werden Nullen angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt .


Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz.


Diese Information wird erst
ab einer Geschwindigkeit von
30 km/h angezeigt.

Dieser Wert kann variieren,
wenn sich Fahrweise oder
Streckenprofi l ändern und
dadurch der momentane Ver-
brauch erheblich abweicht.
Reichweite
(km oder Meilen)
Die Reichweite gibt an, welche
Strecke je nach Durchschnitts-
verbrauch der letzten Kilometer noch mit
dem im Tank enthaltenen Kraftstoff zurück-
gelegt werden kann.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.

Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Computers
auf Null.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Computers
auf Null zurückgelegt wurde.


Durchschnittsgeschwindigkeit
(km/h oder mph)

Seit der letzten Rückstellung des
Computers auf Null berechnete
Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung).

Noch zurückzulegende
Strecke
(km oder Meilen)
Dabei handelt es sich um die bis
zum Ziel verbleibende Entfernung. Sie
wird entweder laufend von der Naviga-
tionshilfe berechnet, wenn eine Zielfüh-
rung aktiviert ist, oder vom Benutzer von
Hand eingegeben.
Bei fehlender Entfernungseingabe
erscheinen Striche anstelle der Ziffern.


Das Hybridsystem und der
Elektromotor bieten Ihnen
keine größere Reichweite.
Achten Sie daher auf die Mel-
dungen des Bordcomputers.
