2012 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

FA
H
143

Die elektrische Feststellbremse verfügt
über zwei Funktionsarten.




ELEKTRISCHE
FESTSTELLBREMSE

Die Deaktivierung wird bei
niedrigen Temperaturen (Frost)
und beim Abschleppen (Pan-
ne, ...) empfohlen. Siehe Ab-
satz "Manuelles Lösen".

Programmierung des Modus

Je nach Bestimmungsland des Fahrzeugs kön-
nen das automatische Anziehen der Bremse
bei Ausschalten des Motors und das automa-
tische Anziehen der Bremse bei beginnender
Fahrzeugbewegung deaktiviert werden.

Wenn diese Kontrollleuchte im
Kombiinstrument aufl euchtet,
ist der automatische Modus
deaktiviert. Die Aktivierung / Deakti-
vierung dieser Funktion
ist über das PEUGEOT-
Händlernetz möglich.
Das Anziehen und Lösen der Feststell-
bremse erfolgt dann manuell. Wird bei
nicht angezogener Feststellbremse die
Fahrertür geöffnet, ertönt ein akustisches
Signal und eine Meldung wird angezeigt.
Legen Sie keine Gegen-
stände (Zigarettenpackung,
Telefon, ...) hinter dem Be-
dienungselement der elek-
trischen Feststellbremse ab.

Automatisches Anziehen/Lösen
Das Anziehen erfolgt automatisch bei Mo-
torstillstand, das Lösen erfolgt automatisch,
wenn sich das Fahrzeug in Bewegung
setzt (standardmäßig aktiviert).

Manuelles Anziehen/Lösen
Das manuelle Anziehen/Lösen der
Feststellbremse ist durch Anziehen der
Betätigung A
möglich.






Etikett an der Türverkleidung

Bitte stellen Sie vor Verlassen des
Fahrzeugs sicher, dass die Kontroll-
leuchte der Feststellbremse kons-
tant am Kombiinstrument leuchtet.

FA H
144
Zum Anziehen der Feststellbremse bei Fahr-
zeugstillstand die Betätigung A anziehen.
Das Anziehen der Feststellbremse wird fol-
gendermaßen angezeigt:


- Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,

Bei Öffnen der Fahrertür mit aktivem
Hybridsystem zeigt ein Signalton und
eine Meldung an, dass die Feststell-
bremse nicht angezogen ist.
Zum Lösen der Feststellbremse bei ein-
geschalteter Zündung oder aktivem Hy-
bridsystem das Bremspedal
oder das
Gaspedal drücken
und die Betätigung A

anziehen und dann wieder loslassen
.
Das vollständige Lösen der Feststell-
bremse wird folgendermaßen angezeigt:


-
durch Ausschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,

Wenn die Betätigung A
ohne
Betätigung des Bremspedals
gezogen wird, wird die Feststell-
bremse nicht gelöst und eine
Kontrollleuchte wird am Kombi-
instrument eingeschaltet.

Manuelles Anziehen Maximales Anziehen

Es besteht die Möglichkeit, im Bedarfs-
fall die Feststellbremse maximal anzu-
ziehen.
Dies erfolgt durch ein langes
Ziehen
der Betätigung A
, bis eine
Meldung über die angezogene Fest-
stellbremse in Verbindung mit einem
Signalton angezeigt wird.

Ziehen Sie beim Parken des
Fahrzeugs mit Anhänger, im be-
ladenem Zustand oder an einer
abschüssigen Stelle die Feststellbrem-
se so fest wie möglich an, schlagen Sie
die Räder in Richtung des Bordsteins
ein und legen Sie einen Gang ein.
Nach dem maximalen Anziehen der
Feststellbremse dauert das Lösen der
Bremse länger.



Bitte stellen Sie vor Verlas-
sen des Fahrzeuges sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.

Das maximale Anziehen ist in den
folgenden Fällen erforderlich:



- Wenn mit dem Fahrzeug ein
Anhänger gezogen wird, die
Automatikfunktionen aktiviert sind
und ein manuelles Anziehen der
Feststellbremse erfolgt.

- Wenn das Gefälle während der
Parkzeit variieren kann (Beispiele:
Transport auf dem Schiff, dem LKW,
beim Abschleppen).

- durch Anzeige einer Mel-
dung über die angezogene
Feststellbremse.
- durch Anzeige einer Mel-
dung über die gelöste Fest-
stellbremse.

145
Automatisches Anziehen bei abgeschaltetem Hybridsystem

Bei Fahrzeugstillstand wird die Feststell-
bremse automatisch bei Ausschalten
des Hybridsystems angezogen.



-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,

Automatisches Lösen

Die Feststellbremse wird automatisch
und schrittweise gelöst, sobald das
Fahrzeug in Bewegung gesetzt wird:



)
Bringen Sie den Wählhebel in
Position A
, M
oder R
wählen und
betätigen Sie anschließend das
Gaspedal.


Bitte überprüfen Sie vor Verlas-
sen des Fahrzeugs, ob die Kon-
trollleuchte der Feststellbremse
konstant am Kombiinstrument
leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie
die Feststellbremse lösen könnten.

-
Durch Ausschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,

Ein Funktionsgeräusch bestätigt das
Anziehen/Lösen der elektrischen Fest-
stellbremse. Das vollständige Lösen der Feststellbrem-
se wird folgendermaßen angezeigt:
Fahrzeug bei aktivemHybridsystem gegen Wegrollen sichern
Bei aktivem Hybridsystem und stehendem
Fahrzeug muss die Feststellbremse zur Si-
cherung des Fahrzeugs gegen Wegrollen
unbedingt von Hand
angezogen werden,
indem man den Hebel A zieht
.
Das Anziehen der Feststellbremse wird fol-
gendermaßen angezeigt:


-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,

Bei Öffnen der Fahrertür zeigen ein Si-
gnalton und eine Meldung an, dass die
Feststellbremse nicht angezogen ist.


Bitte stellen Sie vor Verlas-
sen des Fahrzeugs sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.


Geben Sie im Stillstand bei
aktivem Hybridsystem nicht
unnötig Gas, da so die Gefahr
besteht, dass die Feststell-
bremse gelöst wird.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:

- durch Anzeige einer
Meldung über die angezo-
gene Feststellbremse.
Schlagen Sie beim Parken des Fahr-
zeugs mit Anhänger, im beladenem
Zustand oder an einer abschüssigen
Stelle die Räder zum Bordstein hin
ein und legen Sie einen Gang ein.

- durch Anzeige einer
Meldung über die gelöste
Feststellbremse.
- durch Anzeige einer
Meldung über die angezo-
gene Feststellbremse.

FA H
146
Spezielle Situationen NOTBREMSUNG

Bei einer Störung der Fußbremsanlage
oder in außergewöhnlichen Situationen
(Beispiel: Unwohlsein des Fahrers, ...)
ermöglicht das Anziehen der Betäti-
gung A das Anhalten des Fahrzeugs.
Die Dynamische Stabilitätskontrolle
(CDS) garantiert die Stabilität bei einer
Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird
eine der folgenden Meldungen ange-
zeigt:


- "Feststellbremse defekt".

- "Störung Handbremse". In bestimmten Situationen (Anlassen
Hybridsystem, ...) kann die Feststell-
bremse ihre Anzugskraft selbst regulie-
ren. Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des
Motors bei eingeschalteter Zündung um
einige Zentimeter verschieben zu kön-
nen, das Bremspedal betätigen und die
Feststellbremse durch Anziehen
und
anschließendes Lösen
der Betätigung
A
lösen. Das vollständige Lösen der
Feststellbremse wird durch Ausschalten
der Kontrollleuchte an Betätigung A
, der
Kontrollleuchte am Kombiinstrument
und durch Anzeige einer Meldung über
die gelöste Handbremse angezeigt.
Bei einer Funktionsstörung der Feststell-
bremse in angezogener Position
oder
bei einer Batteriepanne ist ein Lösen
der Bremse im Notbetrieb immer noch
möglich (siehe Abschnitt "Notentriege-
lung").
Bei einer (durch Einschal-
ten dieser Kontrollleuchte
angezeigten) Störung des
CDS-Systems wird die Brems-
stabilität nicht garantiert.

Die Notbremsung ist nur in
Ausnahmesituationen zu ver-
wenden.
In diesem Fall muss die Stabilität durch
den Fahrer gewährleistet werden, in-
dem dieser die Betätigung A
wiederholt
anzieht und wieder löst.

FA
H
147
Notentriegelung

Aus Sicherheitsgründen unbe-
dingt und unverzüglich einen
Vertreter des PEUGEOT -
Händlernetzes aufsuchen, um
den Deckel zu ersetzen.
Nach einer Notentriegelung ist das
Blockieren des Fahrzeugs mit Be-
ginn der Notentriegelung nicht mehr
gewährleistet und mit der mecha-
nischen Betätigung ist ein Wieder-
anziehen der Feststellbremse nicht
möglich.
Wenn die Entriegelungsbetätigung
verwendet wird, die Betätigung A

nicht benutzen und das System nicht
ausschalten/anlassen.
Darauf achten, dass kein Staub und
keine Feuchtigkeit in die nächste
Umgebung des Deckels eindringt.


)
Fahrzeug bei aktivem Hybridsys-
tem gegen Wegrollen sichern (oder
blockieren, solange die Fußbremse
noch nicht losgelassen wurde), in-
dem man den Wählhebel in Positi-
on M
oder R
bringt.

)
Hybridsystem abstellen, die Zün-
dung jedoch eingeschaltet lassen
(Position 2). Wenn ein Blockieren
des Fahrzeugs nicht möglich ist,
nicht die Betätigung verwenden
und umgehend an das PEUGEOT-
Händlernetz wenden.

)
Die beiden Fahrzeugkeile und die
Entriegelungsbetätigung unter dem
Kofferraumbodenbelag entnehmen
(siehe "Radwechsel" im Abschnitt
"Praktische Tipps").

)
Die Keile vor und hinter eines der
Vorderräder setzen und so das
Fahrzeug blockieren.

)
Den linken Vordersitz maximal zu-
rückschieben.

)
Den vorgeschnittenen Teil B
im Tep-
pichboden unter dem Sitz anheben.

)
Den Deckel C
des Rohrs D
mit der
Entriegelungsbetätigung durchste-
chen.

)
Die Entriegelungsbetätigung im
Rohr D
einsetzen.

)
Die Entriegelungsbetätigung im
Uhrzeigersinn
drehen. Aus Sicher-
heitsgründen
ist die Betätigung bis
zum Anschlag auszuführen. Die
Feststellbremse ist gelöst.
)
Die Entriegelungsbetätigung entfer-
nen und zusammen mit den Keilen
im Werkzeugkasten verstauen.


- Die Funktion der Feststellbremse
wird bei Aus- und Wiedereinschalten
der Zündung neu initialisiert.
Wenn eine Neuinitialisierung der
Feststellbremse nicht möglich
ist, wenden Sie sich bitte an ei-
nen Vertreter des PEUGEOT-
Händlernetzes.

- Die nachfolgende Anzugsdauer
kann länger als bei normaler
Funktion sein.


Linker Vordersitz so weit wie mög-
lich zurückgeschoben.


Bei einer Funktionsstörung der elek-
trischen Feststellbremse oder einer
Batteriepanne ermöglicht eine mecha-
nische Betätigung das manuelle Lösen
der Feststellbremse.

FA H
148
BERGANFAHRHILFE



An Steigungen wird das stehende
Fahrzeug beim Lösen des Bremspe-
dals kurzzeitig angehalten,
wenn sich
der Wählhebel in Position A
oder M
be-
fi ndet.

Im Gefälle wird das stehende Fahr-
zeug bei eingelegtem Rückwärts-
gang kurzzeitig angehalten, wenn
das Bremspedal gelöst wird.




Während der Anfahrunterstüt-
zung am Berg das Fahrzeug
nicht verlassen.
Vor dem Verlassen des Fahr-
zeugs bei aktivem Hybridsystem die
Feststellbremse von Hand anziehen.
Anschließend kontrollieren, ob die
Kontrollleuchte der Feststellbrem-
se und die Kontrollleuchte P
an der
Betätigung der elektrischen Bremse
ständig aufl euchten.

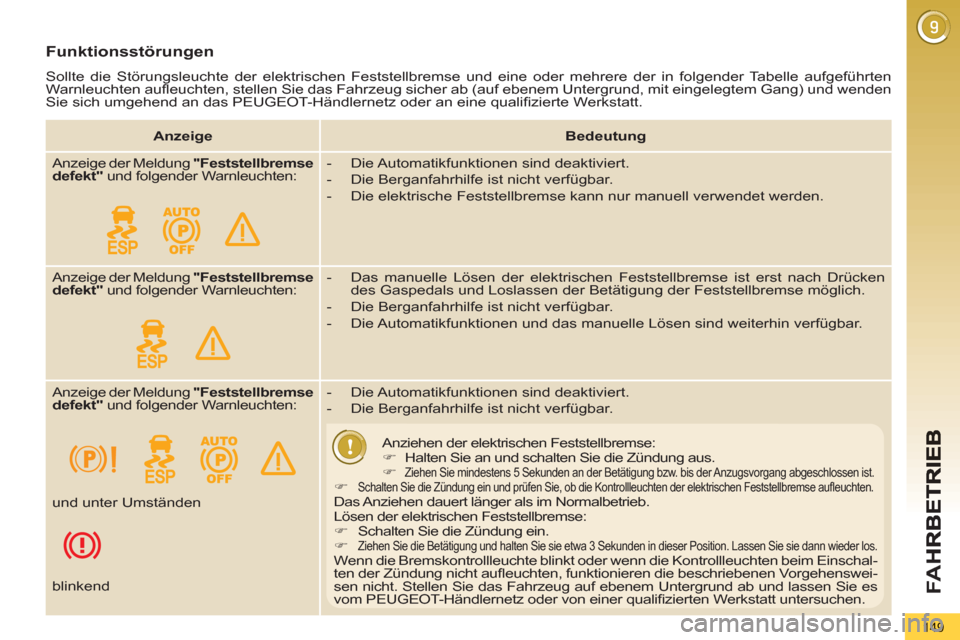

Funktionsstörung


Bei einer Anomalie des Systems leuchten
diese Kontrollleuchten auf. Wenden Sie
sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifi zierte Werk-
statt, um das System überprüfen zu lassen.



System, das dafür sorgt, dass für ei-
nen kurzen Moment lang (ungefähr
2 Sekunden), die Bremsen Ihres Fahr-
zeuges bei der Anfahrt am Berg ange-
zogen bleiben, bis Sie vom Bremspedal
auf das Gaspedal gewechselt haben.
Diese Funktion ist nur dann aktiviert,
wenn:


- das Fahrzeug mit dem Fuß auf dem
Bremspedal angehalten wird,

- bestimmte Steigungsbedingungen
vorliegen,

- die Fahrertür geschlossen ist.
Die Funktion Berganfahrhilfe kann nicht
deaktiviert werden.

FA
H
149
Funktionsstörungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten
Warnleuchten aufl euchten, stellen Sie das Fahrzeug sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden
Sie sich umgehend an das PEUGEOT-Händlernetz oder an eine qualifi zierte Werkstatt.


Anzeige



Bedeutung


Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht verfügbar.

- Die elektrische Feststellbremse kann nur manuell verwendet werden.
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:

- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken
des Gaspedals und Loslassen der Betätigung der Feststellbremse möglich.

- Die Berganfahrhilfe ist nicht verfügbar.

- Die Automatikfunktionen und das manuelle Lösen sind weiterhin verfügbar.
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht verfügbar.
Anziehen der elektrischen Feststellbremse:


)
Halten Sie an und schalten Sie die Zündung aus.

)

Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der Anzugsvorgang abgeschlossen ist.

)
Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der elektrischen Feststellbremse aufl euchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:


)
Schalten Sie die Zündung ein.

)

Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position. Lassen Sie sie dann wieder los.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschal-
ten der Zündung nicht aufl euchten, funktionieren die beschriebenen Vorgehenswei-
sen nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund ab und lassen Sie es
vom PEUGEOT-Händlernetz oder von einer qualifi zierten Werkstatt untersuchen.

und unter Umständen
blinkend

FA H
150


Anzeige



Bedeutung




Anzeige der Meldung "Störung
Handbremse - autom. Handbremse
aktiviert"
und folgender Warnleuchten:


- Nur das automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind verfügbar.

- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse und die
Notbremsung sind nicht verfügbar.
und unter Umständen

blinkend
Batterie defekt

- Beim Aufl euchten der Batteriewarnleuchte ist unter Berücksichtigung der
Verkehrssituation ein sofortiger Stopp erforderlich. Halten Sie an und stellen
Sie das Fahrzeug ab (schieben Sie gegebenenfalls die beiden Fahrzeugkeile
unter die Räder).

- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.
