2012 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

KONTROLLEN
167
FÜLLSTANDSKONTROLLEN

















Ölstand



Sie können den Ölstand entweder
beim Einschalten der Zündung
anhand der Ölstandsanzeige im
Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Die Ölstandskontrolle mit dem Ölmess-
stab ist nur zuverlässig, wenn das Fahr-
zeug waagerecht steht und der Motor seit
30 Minuten stillsteht.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen.
PEUGEOT empfi ehlt Ihnen alle 5000 km
eine Kontrolle, wenn nötig mit Nachfüllen.
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige im Kom-
biinstrument 30 Minuten nach dem Nach-
füllen zuverlässig abgelesen werden.

Bei Eingriffen im Motorraum
ist Vorsicht geboten, da einige
Bereiche des Motors extrem
heiß sein können (Verbren-
nungsgefahr).








Schalten Sie vor sämtlichen Arbeiten
im Motorraum die Zündung aus ( Rea-
dy
-Kontrollleuchte aus), um jegliche
Verletzungsgefahr, die mit der automatischen Akti-
vierung des Motors verbunden ist, zu vermeiden.


Lassen Sie bei stark abgesunkenem Füllstand den
betreffenden Kreislauf von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifi -
zierten Werkstatt überprüfen.
Überprüfen Sie regelmäßig die nachstehenden Füllstän-
de und füllen Sie falls erforderlich außer bei anderslau-
tenden Angaben die betreffenden Betriebsstoffe nach.

Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, fi nden Sie im
Wartungsheft.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden.

Ölqualität

Das Öl muss in jedem Fall für den Motor Ih-
res Fahrzeugs geeignet sein und den Emp-
fehlungen des Herstellers entsprechen.












Bremsflüssigkeitsstand

Die Bremsfl üssigkeit muss in der
Nähe der Markierung "MAXI" ste-
hen. Lassen Sie andernfalls prüfen,
ob die Bremsbeläge abgenutzt sind.

Wechsel der Bremsfl üssigkeit
Lesen Sie im Wartungsheft nach, in
welchen Abständen die Bremsfl üssig-
keit gewechselt werden muss.

Qualität der Bremsfl üssigkeit
Die Bremsfl üssigkeit muss den Emp-
fehlungen des Herstellers entsprechen
und die DOT4-Normen erfüllen.












Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Schrauben
Sie den Verschluss bei kaltem Motor
auf, um den Füllstand zu kontrollieren.











Kühlflüssigkeitsstand


Die Kühlfl üssigkeit muss in der
Nähe der Markierung "MAXI"
stehen, darf diese jedoch nie-
mals überschreiten.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlfl üssigkeit. Dieser kann
auch bei ausgeschalteter Zündung laufen.
Da außerdem der Kühlkreislauf unter Druck
steht, darf frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermei-
den, schrauben Sie den Verschluss zunächst
nur um zwei Umdrehungen auf und lassen Sie
den Druck absinken. Wenn der Druck abge-
sunken ist, können Sie den Verschluss entfer-
nen und Flüssigkeit nachfüllen.


Wechsel der Kühlfl üssigkeit
Die Kühlfl üssigkeit muss nicht gewech-
selt werden.

Qualität der Kühlfl üssigkeit
Die Kühlfl üssigkeit muss den Empfeh-
lungen des Herstellers entsprechen.









Für mit Partikelfi ltern ausgestattete Fahr-
zeuge kann es sein, dass der Motorkühl-
ventilator nach Anhalten des Fahrzeugs
läuft, auch bei kaltem Motor.





















Füllstand der Scheiben- und
Scheinwerferwaschanlage

Bei Fahrzeugen mit Scheinwerfer-
waschanlage werden Sie, wenn der
Füllstand auf das Minimum abgesun-
ken ist, durch ein akustisches Warn-
signal und eine Meldung im Anzeigefeld des
Kombiinstruments darauf hingewiesen.
Füllen Sie beim nächsten Halt Flüssigkeit nach.

KONTROLLEN
168

Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sons-
tigen verbrauchten Betriebs-
stoffen.
Die meisten dieser Flüssigkeiten sind ge-
sundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und ver-
brauchte Betriebsstoffe nicht
in die Kanalisation oder auf
den Boden.
Entsorgen Sie das Altöl in den dafür
bei einem PEUGEOT-Vertragspart-
ner oder einer qualifi zierten Werk-
statt bereitstehenden Behältern.









Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)








Verbrauchte Betriebsstoffe SONSTIGE KONTROLLEN


Nachfüllen
Der Dieselzusatz muss grundsätzlich
und schnellstens von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qua-
lifi zierten Werkstatt nachgefüllt werden.






Schalten Sie vor sämtlichen Ar-
beiten im Motorraum die Zün-
dung aus ( Ready
-Kontrollleuchte
aus), um jegliche Verletzungsgefahr, die
mit der automatischen Aktivierung des
Motors verbunden ist, zu vermeiden.
Qualität der Reinigungsfl üssigkeit

Um ein optimales Reinigungsergebnis zu er-
zielen und ein Einfrieren zu vermeiden, darf
die Reinigungsfl üssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.


Wenn nichts anderes angegeben ist, prüfen Sie bit-
te folgende Komponenten gemäß den Angaben im
Wartungsheft und entsprechend der Motorversion
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz
oder in einer qualifi zierten Werkstatt kontrollieren.


Die Batterie ist wartungsfrei.

Prüfen Sie trotzdem, ob die
Batterieklemmen sauber und
richtig festgezogen sind, vor
allem in den Sommer- und
Wintermonaten.
Lesen Sie bei Arbeiten an der Batterie
im Abschnitt "Praktische Informationen"
nach, welche Vorsichtsmaßnahmen Sie
vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen
sollten.













12 V Batterie


















Luftfilter und Innenraumfilter


Lesen Sie im Wartungsheft
nach, in welchen Abständen
diese Elemente ausgetauscht
werden müssen.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft
aus
.
Ein verschmutzter Innenraumfi lter kann
die Leistung der Klimaanlage beein-
trächtigen und unangenehme Gerüche
erzeugen.















Ölfilter

Tauschen Sie den Ölfi lter bei
jedem Motorölwechsel aus.
Lesen Sie im Wartungsheft
nach, in welchen Abständen
dieser Austausch zu erfolgen
hat.

Das Aufl euchten der Service-Leuchte
in Verbindung mit einem akustischen
Signal und einer Meldung im Anzei-
gefeld des Kombiinstruments weist
Sie darauf hin, dass der Dieselzusatz
auf ein Minimum abgesunken ist.

KONTROLLEN
169








Partikelfilter (Diesel)

Regenerieren Sie den Fil-
ter, indem Sie bis zum Erlö-
schen der Leuchte mit einer
Geschwindigkeit von mindestens
60 km/h fahren, sobald die Verkehrs-
bedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet,
ist zu wenig Additiv vorhanden; siehe
Abschnitt "Diesel-Additivstand".

Abnutzung der Bremsscheiben














Bremsbeläge

Der Verschleiß der Bremsen ist
vom Fahrstil abhängig, vor allem
bei Fahrzeugen, die im Stadtver-
kehr und auf kurzen Strecken
eingesetzt werden. Deshalb
kann eine Kontrolle der Bremsen auf ihren
Zustand auch zwischen den Wartungen
des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist
ein Absinken des Bremsfl üssigkeits-
standes auf eine Abnutzung der Brems-
beläge hin.

Bezüglich der Kontrolle des
Abnutzungsgrades der Brems-
scheiben wenden Sie sich bitte
an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.







Automatisiertes 6-Gang-
Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen
das Getriebe kontrolliert wer-
den muss.
















Elektrische Feststellbremse

Die Elektrische Feststellbremse erfordert kei-
ne besondere Kontrolle. Bei Auftreten eines
Problems (siehe Kapitel "Fahrbetrieb - Ab-
schnitt Elektrische Feststellbremse - Funk-
tionsstörungen"), sollten Sie jedoch das
System von einem Vertreter des PEUGEOT-
Händlernetzes oder durch eine qualifi zierte
Werkstatt überprüfen lassen.

Für weitere Informationen
siehe Abschnitt "Elektrische
Feststellbremse - § Funktions-
störungen".






Während der Regeneration des Par-
tikelfi lters ist der 100% elektrische
Modus nicht verfügbar. Die beginnende Sättigung des
Partikelfi lters wird Ihnen durch
ein kurzzeitiges Aufl euchten
dieser Kontrollleuchten und
eine Meldung auf der Multi-
funktionsanzeige angezeigt.

Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfi lters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahr-
zeugs bei sehr geringer Geschwin-
digkeit oder im Leerlauf kann beim
Beschleunigen ausnahmsweise Was-
serdampf am Auspuff austreten. Dies
hat keine Auswirkung auf das Fahr-
zeugverhalten und die Umwelt.
























Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit gleich-
wertigen Eigenschaften.
Um den Betrieb so wichtiger
Bauteile wie der Bremsanlage zu
optimieren, hat PEUGEOT spezielle
Produkte ausgewählt und hält diese
für Sie bereit.
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrücklich
verboten
, den Motorraum mit Hoch-
druck zu reinigen.

PRAKTISCHE TIPPS
170
Das gesamte Werkzeug ist speziell
für Ihr Fahrzeug bestimmt. Benutzen
Sie es nicht für andere Zwecke.


1.
12 V Kompressor
Enthält ein Dichtmittel zur pro-
visorischen Instandsetzung des
Reifens und ermöglicht die Regu-
lierung des Reifendrucks.

2.
Zwei Unterlegkeile zum Sichern
des Fahrzeugs gegen Wegrollen.

3.
Steckschlüsseleinsatz für Diebstahl-
schutzmutter (im Handschuhfach * ).
Dient als Adapter für diese Spezi-
almuttern.


Werkzeugliste

Weiteres Zubehör

4.
Abnehmbare Abschleppöse.
Siehe "Elektrische Feststell-
bremse" im Abschnitt "Fahr-
betrieb".
Siehe Absatz "Fahrzeug ab-
schleppen".

5.
Werkzeug zur Notentriegelung
der elektrischen Feststellbremse.
REIFENPANNENSET
Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpat-
rone. Damit können Sie den defekten
Reifen provisorisch reparieren
, um zur
nächstgelegenen Werkstatt zu fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffl äche oder an der Schulter des
Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.



Zugang zum Reifenpannenset

Das Reifenpannenset ist im Staukasten
unter dem Kofferraumboden unterge-
bracht.

*
Je nach Bestimmungsland.

PRAKTISCHE TIPPS
171

Der Höchstgeschwindig-
keitsaufkleber ( I
) muss auf
das Lenkrad des Fahrzeugs
geklebt werden, um Sie daran zu
erinnern, dass ein Rad nur vorüber-
gehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit
Hilfe des Pannensets repariert wurde,
nicht schneller als 80 km/h.

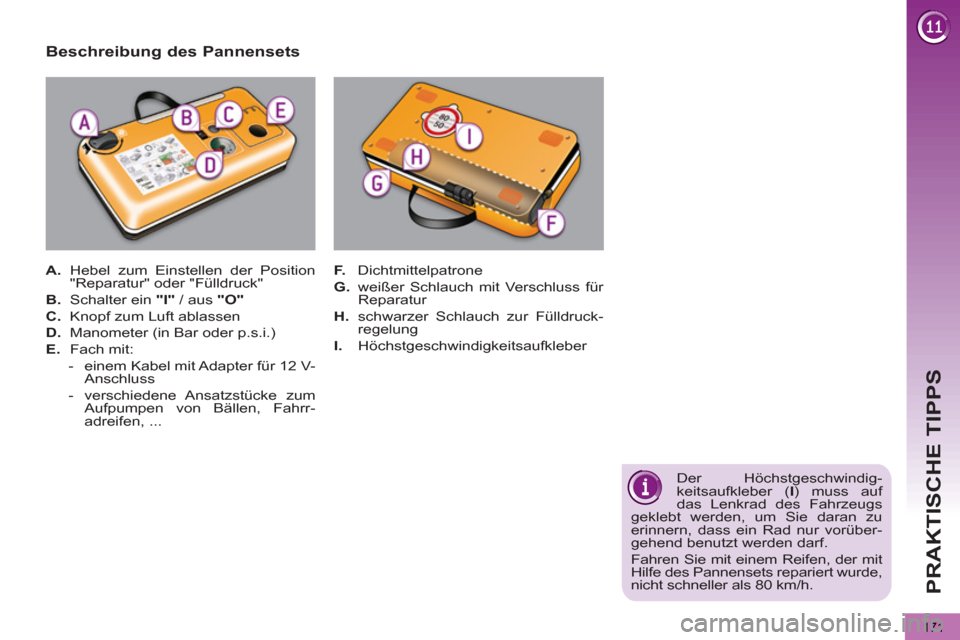

A.
Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"

B.
Schalter ein "I"
/ aus "O"


C.
Knopf zum Luft ablassen

D.
Manometer (in Bar oder p.s.i.)

E.
Fach mit:


- einem Kabel mit Adapter für 12 V-
Anschluss

- verschiedene Ansatzstücke zum
Aufpumpen von Bällen, Fahrr-
adreifen, ...


Beschreibung des Pannensets


F.
Dichtmittelpatrone

G.
weißer Schlauch mit Verschluss für
Reparatur

H.
schwarzer Schlauch zur Fülldruck-
regelung

I.
Höchstgeschwindigkeitsaufkleber

PRAKTISCHE TIPPS

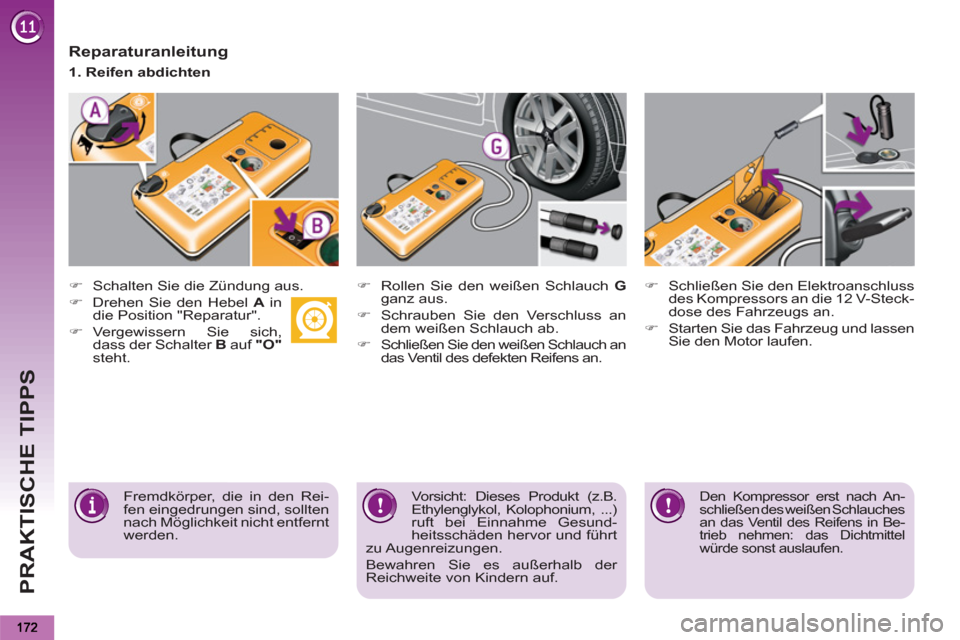

Reparaturanleitung



)
Schalten Sie die Zündung aus.

)
Drehen Sie den Hebel A
in
die Position "Reparatur".

)
Vergewissern Sie sich,
dass der Schalter B
auf "O"

steht.


Fremdkörper, die in den Rei-
fen eingedrungen sind, sollten
nach Möglichkeit nicht entfernt
werden.
Vorsicht: Dieses Produkt (z.B.
Ethylenglykol, Kolophonium, ...)
ruft bei Einnahme Gesund-
heitsschäden hervor und führt
zu Augenreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
1. Reifen abdichten

)
Rollen Sie den weißen Schlauch G

ganz aus.

)
Schrauben Sie den Verschluss an
dem weißen Schlauch ab.

)
Schließen Sie den weißen Schlauch an
das Ventil des defekten Reifens an.
)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-Steck-
dose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und lassen
Sie den Motor laufen.


Den Kompressor erst nach An-
schließen des weißen Schlauches
an das Ventil des Reifens in Be-
trieb nehmen: das Dichtmittel
würde sonst auslaufen.

PRAKTISCHE TIPPS
173

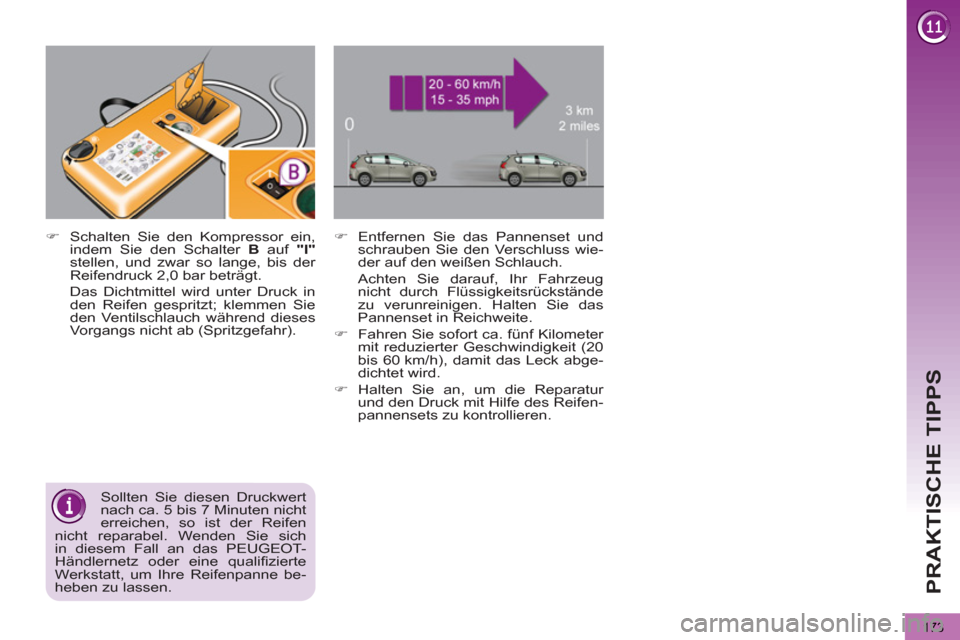

Sollten Sie diesen Druckwert
nach ca. 5 bis 7 Minuten nicht
erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich
in diesem Fall an das PEUGEOT-
Händlernetz oder eine qualifi zierte
Werkstatt, um Ihre Reifenpanne be-
heben zu lassen.
)
Schalten Sie den Kompressor ein,
indem Sie den Schalter B
auf "I"

stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie
den Ventilschlauch während dieses
Vorgangs nicht ab (Spritzgefahr).
)
Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wie-
der auf den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug
nicht durch Flüssigkeitsrückstände
zu verunreinigen. Halten Sie das
Pannenset in Reichweite.

)
Fahren Sie sofort ca. fünf Kilometer
mit reduzierter Geschwindigkeit (20
bis 60 km/h), damit das Leck abge-
dichtet wird.

)
Halten Sie an, um die Reparatur
und den Druck mit Hilfe des Reifen-
pannensets zu kontrollieren.

PRAKTISCHE TIPPS
174

)

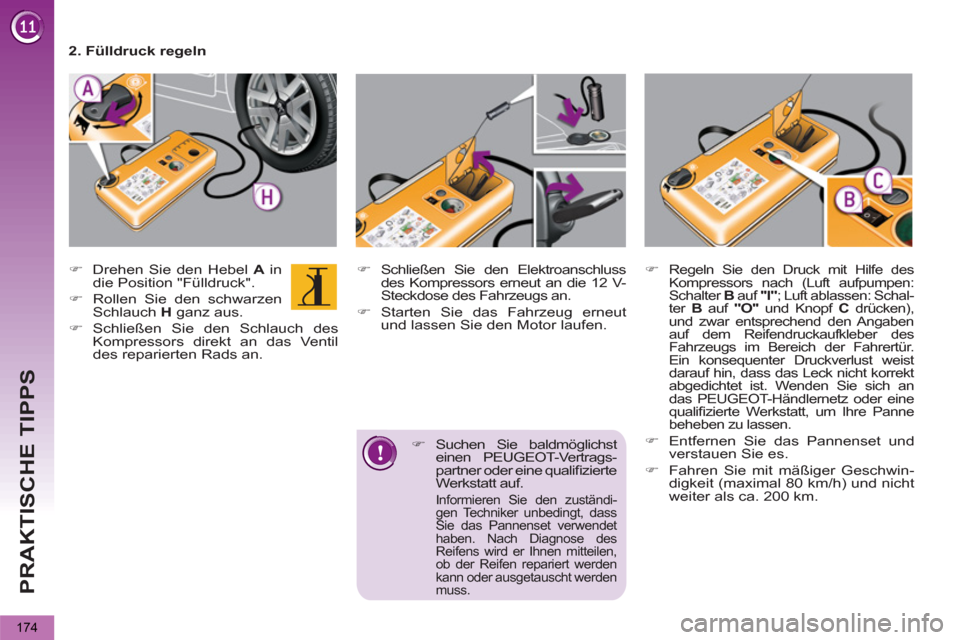

Schließen Sie den Elektroanschluss
des Kompressors erneut an die 12 V-
Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug erneut
und lassen Sie den Motor laufen.

)
Drehen Sie den Hebel A
in
die Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil
des reparierten Rads an.
2. Fülldruck regeln

)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen: Schal-
ter B
auf "O"
und Knopf C
drücken),
und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des
Fahrzeugs im Bereich der Fahrertür.
Ein konsequenter Druckverlust weist
darauf hin, dass das Leck nicht korrekt
abgedichtet ist. Wenden Sie sich an
das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt, um Ihre Panne
beheben zu lassen.



)
Entfernen Sie das Pannenset und
verstauen Sie es.

)
Fahren Sie mit mäßiger Geschwin-
digkeit (maximal 80 km/h) und nicht
weiter als ca. 200 km.
)
Suchen Sie baldmöglichst
einen PEUGEOT-Vertrags-
partner oder eine qualifi zierte
Werkstatt auf.

Informieren Sie den zuständi-
gen Techniker unbedingt, dass
Sie das Pannenset verwendet
haben. Nach Diagnose des
Reifens wird er Ihnen mitteilen,
ob der Reifen repariert werden
kann oder ausgetauscht werden
muss.
