2012 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

Bedienungsanleitung

Ihre Gebrauchsanweisung finden Sie auf der PEUGEOTInternetseite unter der Rubrik "persönlicher Bereich".



Wenn Sie die Gebrauchsanweisung im Internet lesen, haben Sie außerdem Zugriff auf die neuesten verfügbarenInformationen, die leicht mit dem Lesezeichen identifiziertwerden können, das Sie an diesem Piktogramm erkennen können:
Wenn die Rubrik "persönlicher Bereich" nicht auf der nationalenInternetseite der Marke ver fügbar ist, können Sie IhreGebrauchsanweisung auf folgender Internetseite finden:http://public.servicebox.peugeot.com

den Link im Zugang für "Privatpersonen",
die Sprache,
das Fahrzeugmodell, das Erstellungsdatum, das dem Datum der Erstzulassung entspricht.
Bitte beachten Sie folgenden Hinweis:
Der Einbau eines nicht von Automobiles PEUGEOTempfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörung in der elektronischen Anlage IhresFahrzeugs führen. Wir bitten Sie, dies zur Kenntnis zu nehmen, und empfehlen Ihnen, sich an einen Vertreter der Marke PEUGEOT zu wenden, der Ihnen gerne die gelisteten Geräte und Zubehörteile zeigt.
Wählen Sie:
Sie finden hier Ihre Gebrauchsanweisung in der gleichen Darstellung.

Seitenverweis:

Dieses Symbol verweist auf die
Seite, auf der die jeweilige Funktion
ausführlich beschrieben wird.


Legende

Umweltschutz:

Dieses Symbol kennzeichnet
Ratschläge in Bezug auf den
Umweltschutz.


Information:

Mit diesem Symbol werden Sie
auf ergänzende Informationen
im Hinblick auf eine bessere Nutzung
Ihres Fahrzeugs hingewiesen.


Warnhinweis:

Mit diesem Symbol sind
Warnhinweise gekennzeich-
net, die Sie unbedingt zu Ihrer eigenen
und zur Sicherheit Dritter sowie zur
Vermeidung von Schäden an Ihrem
Fahrzeug beachten müssen.

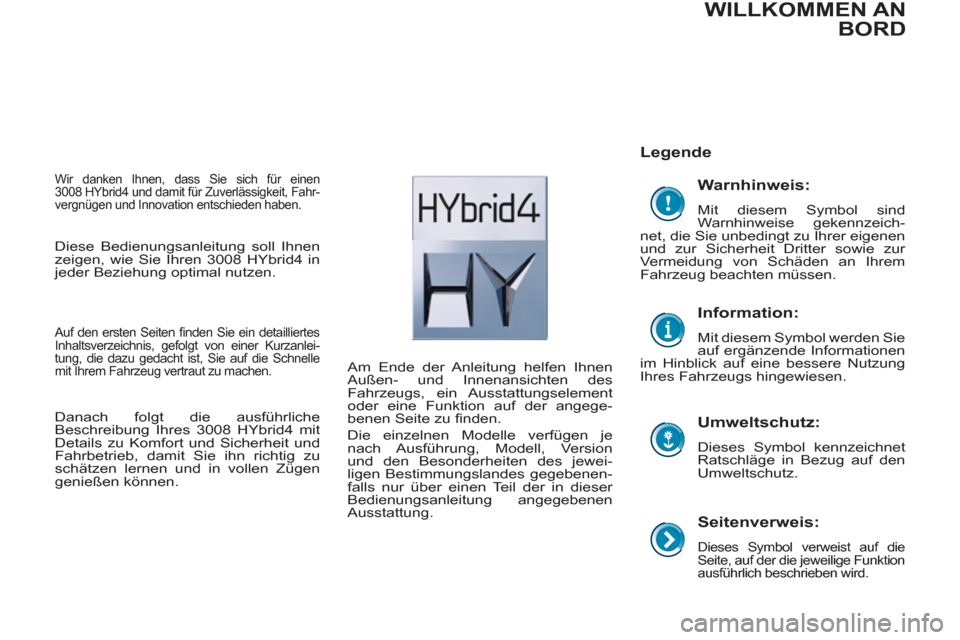

WILLKOMMEN AN
BORD

Wir danken Ihnen, dass Sie sich für einen
3008 HYbrid4 und damit für Zuverlässigkeit, Fahr-
vergnügen und Innovation entschieden haben.
Diese Bedienungsanleitung soll Ihnen
zeigen, wie Sie Ihren 3008 HYbrid4 in
jeder Beziehung optimal nutzen.
Auf den ersten Seiten fi nden Sie ein detailliertes
Inhaltsverzeichnis, gefolgt von einer Kurzanlei-
tung, die dazu gedacht ist, Sie auf die Schnelle
mit Ihrem Fahrzeug vertraut zu machen.
Danach folgt die ausführliche
Beschreibung Ihres 3008 HYbrid4 mit
Details zu Komfort und Sicherheit und
Fahrbetrieb, damit Sie ihn richtig zu
schätzen lernen und in vollen Zügen
genießen können.
Am Ende der Anleitung helfen Ihnen
Außen- und Innenansichten des
Fahrzeugs, ein Ausstattungselement
oder eine Funktion auf der angege-
benen Seite zu fi nden.
Die einzelnen Modelle verfügen je
nach Ausführung, Modell, Version
und den Besonderheiten des jewei-
ligen Bestimmungslandes gegebenen-
falls nur über einen Teil der in dieser
Bedienungsanleitung angegebenen
Ausstattung.

INHALT
KURZBESCHREIBUNG 4-25
BETRIEB
SKONTROLLE
47-61

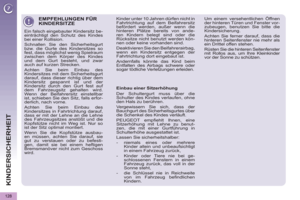

KINDERSICHERHEIT 122-132
MULTIFUNKTIONS-
BILDSCHIRM
E 62-70
SICHERHEIT 133-142 BORDKOMFORT 71-8
4
ÖFFNEN/SCHLIESSEN 85-99
SICHT 100-110AUSSTATTUNG 111-12
1
Kombiinstrumente...........................47Kontroll- und Warnleuchten............49Anzeigen.........................................57Einstelltasten ..................................61
Kindersitze....................................122Isofix-Kindersitze..........................129Kindersicherung............................132

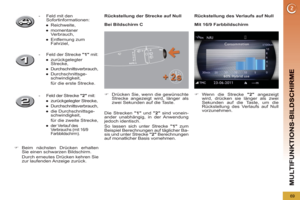

Bildschirm C (WIP Sound)..............62Hochauflösender einklappbarer
16:9-Farbbildschirm (WIP Com 3D)....65
Fahrtrichtungsanzeiger.................r133Warnblinker..................................r133Hupe .............................................133ESC-System.................................134Sicherheitsgurte............................136Airbags .........................................139

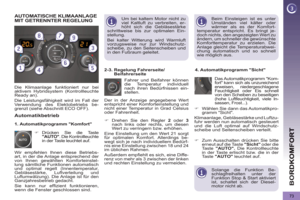

Heizung und Belüftung...................71Beschlagfreihalten - Entfrostender Heckscheibe..........................72Automatische Klimaanlage mitgetrennter Regelung ....................73Vordersitze......................................76Rücksitze........................................80Lenkradverstellung .........................82Innen- und Außenspiegel...............83
Schlüssel mit Fernbedienung.........85Alarmanlage...................................90Fensterheber..................................r92Türen..............................................94Kofferraum......................................96Untere Heckklappe .........................97Kraftstofftank..................................98Sicherung gegen Falschtanken(Diesel).........................................99
Lichtschalter.................................r100LED-Diodenleuchten ....................102Tagesfahrlicht ...............................102Einschaltautomatikder Scheinwerfer........................r103Leuchtweitenverstellung der Scheinwerfer..............................r104Scheibenwischerschalter..............r105Wischautomatik............................107Deckenleuchten............................108Gedämpfte
Innenraumbeleuchtung...............109Kofferraumbeleuchtung .................110

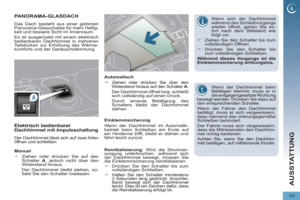

Innenausstattung ...........................111Armlehne vorn...............................113Multimedia-System im Fond..........115Panorama-Glasdach......................117Kofferraumausstattung ..................118HYBRIDSYSTEM 26-46
Vorstellung......................................26Anzeigeleuchte Ready...................30Auswahlschalter für den HYbrid4-Modus ............................31Verbrauchs- / Energierückgewinnungsanzeige......34Anzeige des Funktionszustands

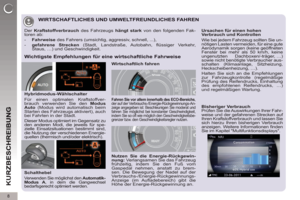

des Hybridsystems.......................35Eco off............................................f38Sparsame Fahrweise.....................39Verbrauch.......................................41Hochspannungsbatterie..................42Abschleppen...................................46

INHALT
STICHWORTVERZEICHNIS271-274
FAHRBETRIEB 143-162
KONTROLLEN 163-169
PRAKTISCHETIPPS 170-199
TECHNISCHEDATEN 200-204
AUDIO-ANLAGE und TELEMATIK 205-270

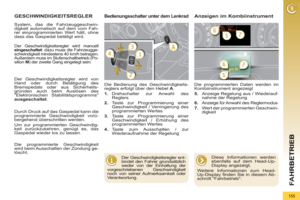

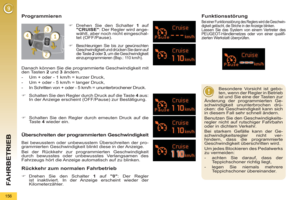

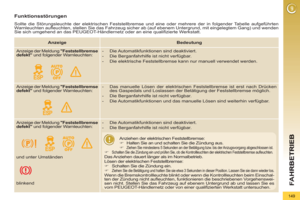

Elektrische Feststellbremse.........143Berganfahrhilfe.............................148Head-Up-Display ..........................151Geschwindigkeitsbegrenzer.........r153Geschwindigkeitsregler................r155Elektronisch gesteuertes mechanischesSechsganggetriebe......................157Einparkhilfe...................................161
Motorhaube..................................164Leer gefahrener Tank (Diesel) ......165Dieselmotor..................................r166Füllstandskontrollen......................167Sonstige Kontrollen......................168

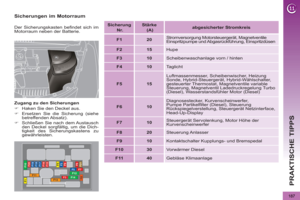

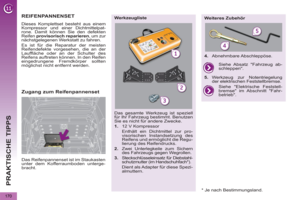

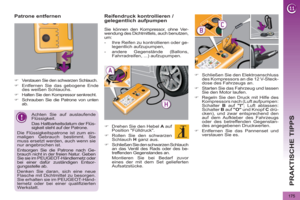

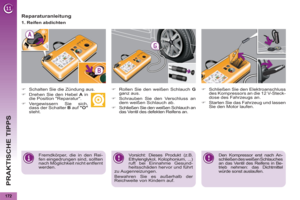

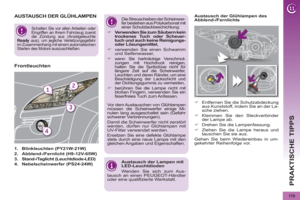

Reifenpannenset ..........................170Radwechsel..................................176Austausch der Glühlampen..........179Austausch der Sicherungen .........183Batterie 12 V.................................190Energiesparmodus.......................193Austausch der Scheibenwischerblätter..............r194
Fahrzeug abschleppen .................194Abschleppen .................................195Anhängerkupplung.......................196Dachträger anbringen...................197Kälteschutz ...................................197Zubehör........................................r198

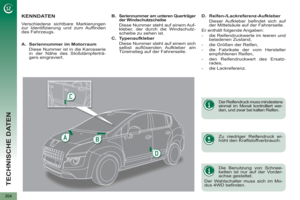

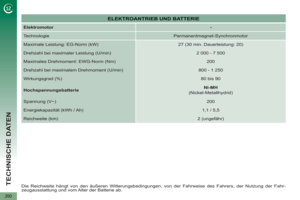

Elektroantrieb...............................200Dieselmotoren..............................201Gewichte - Dieselmotoren............202Fahrzeugabmessungen ................203Kenndaten....................................204

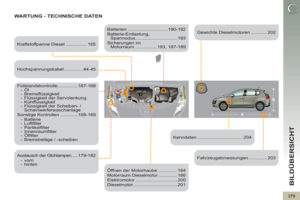

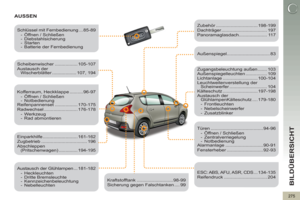

BILDÜBERSICHT 275-279
Notfall oder Pannenhilfe ...............205WIP Com 3D ................................209WIP Sound...................................253

4
K
U
R

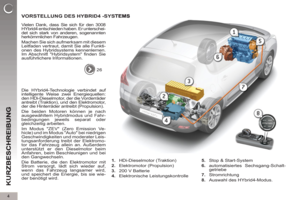

VORSTELLUNG DES HYBRID4 -SYSTEMS

26

Vielen Dank, dass Sie sich für den 3008
HYbrid4 entschieden haben. Er unterschei-
det sich stark von anderen, sogenannten
herkömmlichen Fahrzeugen.
Machen Sie sich aufmerksam mit diesem
Leitfaden vertraut, damit Sie alle Funkti-
onen des Hybridsystems kennenlernen.
Im Abschnitt "Hybridsystem" fi nden Sie
ausführlichere Informationen.










Die HYbrid4-Technologie verbindet auf
intelligente Weise zwei Energiequellen:
den HDi-Dieselmotor, der die Vorderräder
antreibt (Traktion), und den Elektromotor,
der die Hinterräder antreibt (Propulsion).
Die beiden Motoren können je nach
ausgewähltem Hybridmodus und Fahr-
bedingungen jeweils separat oder
gleichzeitig arbeiten.
Im Modus "ZEV" (Zero Emission Ve-
hicle) und im Modus "Auto" bei niedrigen
Geschwindigkeiten und moderater Leis-
tungsanforderung treibt der Elektromo-
tor das Fahrzeug allein an. Außerdem
unterstützt er den Dieselmotor beim
Anfahren, beim Beschleunigen und bei
den Gangwechseln.
Die Batterie, die den Elektromotor mit
Strom versorgt, lädt sich wieder auf,
wenn das Fahrzeug langsamer wird,
und speichert die Energie, bis sie wie-
der benötigt wird.


1.
HDi-Dieselmotor (Traktion)

2.
Elektromotor (Propulsion)

3.
200 V Batterie

4.
Elektronische Leistungskontrolle
5.
Stop & Start-System

6.
automatisiertes Sechsgang-Schalt-
getriebe

7.
Stromrichtung

8.
Auswahl des HYbrid4-Modus.

5
K
U

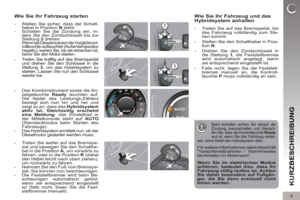

Wie Sie Ihr Fahrzeug starten


- Stellen Sie sicher, dass der Schalt-
hebel in Position N
steht.

- Schalten Sie die Zündung ein, in-
dem Sie den Zündschlüssel bis zur
Stellung 2 drehen.

Wenn bei Dieselmotoren die Vorglühkont-
rollleuchte aufl euchtet (Außentemperatur
negativ), warten Sie, bis sie erloschen ist,
bevor Sie den Motor starten.


- Das Kombiinstrument sowie die An-
zeigeleuchte Ready
leuchten auf.
Die Nadel des Leistungs-Zählers
bewegt sich nun hin und her und
zeigt so an, dass das Hybridsystem
aktiv ist. Gleichzeitig erscheint
eine Meldung
; das Einstellrad in
der Mittelkonsole steht auf AUTO

(Standardmodus beim Starten des
Fahrzeugs).

- Das Hybridsystem ermittelt nun, ob der
Dieselmotor gestartet werden muss.


- Treten Sie weiter auf das Bremspe-
dal und bewegen Sie den Schalthe-
bel in die Position A, um vorwärts zu
fahren, oder in die Position R (dabei
den Hebel leicht nach oben ziehen),
um rückwärts zu fahren.

- Nehmen Sie den Fuß vom Bremspe-
dal, Sie können nun beschleunigen.

- Die Feststellbremse wird beim Be-
schleunigen automatisch gelöst,
wenn sie entsprechend eingestellt
ist (falls nicht, lösen Sie die Fest-
stellbremse manuell).

Wie Sie Ihr Fahrzeug und dasHybridsystem anhalten



- Treten Sie auf das Bremspedal, bis
das Fahrzeug vollständig zum Ste-
hen kommt.

- Stellen Sie den Schalthebel in Posi-
tion N
.

- Drehen Sie den Zündschlüssel in
die Stellung 1
, die Feststellbremse
wird automatisch angelegt, wenn
sie entsprechend eingestellt ist.

- Falls nicht, legen Sie die Feststell-
bremse manuell an, die Kontroll-
leuchte P
muss vollständig an sein.
- Treten Sie kräftig auf das Bremspedal
und drehen Sie den Schlüssel in die
Stellung 3
, um das Hybridsystem zu
starten. Lassen Sie nun den Schlüssel
wieder los.


Beim Anhalten achten Sie darauf, die
Zündung auszuschalten und überprü-
fen Sie, dass die Kontrollleuchte Ready

aus ist, wenn Sie das Fahrzeug verlas-
sen, sonst bleibt das Hybridsystem aktiv.


Für weitere Informationen siehe Abschnitt
"Vorsichtsmaßnahmen / Warnhinweise
bei Arbeiten im Motorraum".



Wenn Sie im elektrischen Modus
anfahren, bedeutet dies, dass Ihr
Fahrzeug völlig lautlos ist. Achten
Sie daher besonders auf Fußgän-
ger, die Sie dann eventuell nicht
hören werden.

6
K
U
R
WAHLSCHALTER FÜR DEN
HYBRID4-MODUS

Modus AUTO


Im Modus "Zero Emission Vehicle" fahren
Sie zu 100 % elektrisch.
Hier können Sie ein lautloses Fahren
bei moderater Geschwindigkeit erzwin-
gen (Stadt, Parkplätze, …).
Dieser Modus, bei dem die Höchstge-
schwindigkeit ungefähr 60 km/h beträgt,
kann aktiviert werden, wenn die Bedin-
gungen es zulassen (insbesondere wenn
die Hochspannungsbatterie ausreichend
geladen ist).

Modus ZEV (Zero Emission Vehicle)



Beim Anhalten und beim Starten des
Hybridsystems


In diesem Modus wird die Funktion des
Dieselmotors und des Elektromotors
automatisch entsprechend den Fahr-
zeugparametern, den Fahrbedingungen
und der Fahrweise geregelt.

Empfohlener Standardmo-
dus zur Optimierung des
Kraftstoffverbrauchs.

Dieser Modus wird automatisch beim
Starten des Fahrzeugs aktiviert.
In diesem Modus wird insbesondere ein
emissionsloser, rein elektrischer Fahrmo-
dus aktiviert, wenn es die Bedingungen
zulassen.

Der Elektromotor unterstützt ebenfalls
den Dieselmotor beim Anfahren und bei
den Gangwechseln sowie bei unzurei-
chendem Grip.

Die Reichweite hängt vom
Ladezustand der Batterie
und von den Fahrbedin-
gungen ab (etwa 2 km bei
günstigen Bedingungen).

In diesem Modus ist der durchschnitt-
liche Ladestand der Batterie 4 bis
5 Balken, um eine Marge für die Ener-
gierückgewinnung beim Entschleunigen
oder im Gefälle (kostenlose Energie) zu
erhalten.
