PRAKTISCHE TIPPS
175

Patrone entfernen




)
Verstauen Sie den schwarzen Schlauch.


)
Entfernen Sie das gebogene Ende
des weißen Schlauchs.

)

Halten Sie den Kompressor senkrecht.


)
Schrauben Sie die Patrone von unten
ab.

)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-Steck-
dose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und lassen
Sie den Motor laufen.

)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen:
Schalter B
auf "O"
und Knopf C
drü-
cken), und zwar entsprechend den
auf dem Aufkleber des Fahrzeugs
oder des betreffenden Gegenstan-
des angegebenen Druckwerten.

)
Entfernen Sie das Pannenset und
verstauen Sie es.


Achten Sie auf auslaufende
Flüssigkeit.
Das Haltbarkeitsdatum der Flüs-
sigkeit steht auf der Patrone.
Die Flüssigkeitspatrone ist zum ein-
maligen Gebrauch bestimmt. Sie
muss ersetzt werden, auch wenn sie
nur angebrochen ist.
Entsorgen Sie die Patrone nach Ge-
brauch nicht in der freien Natur. Geben
Sie sie im PEUGEOT-Händlernetz oder
bei einer dafür zuständigen Entsor-
gungsstelle ab.
Denken Sie daran, sich eine neue
Flasche mit Dichtmittel zu besorgen.
Sie erhalten sie im PEUGEOT-Händ-
lernetz oder bei einer qualifi zierten
Werkstatt.



Reifendruck kontrollieren /
gelegentlich aufpumpen

Sie können den Kompressor, ohne Ver-
wendung des Dichtmittels, auch benutzen,
um:


- Ihre Reifen zu kontrollieren oder ge-
legentlich aufzupumpen,

- andere Gegenstände (Ballons,
Fahrradreifen, ...) aufzupumpen.


)
Drehen Sie den Hebel A
auf
Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den schwarzen Schlauch
an das Ventil des Rads oder des be-
treffenden Gegenstandes an.
Montieren Sie bei Bedarf zuvor
eines der mit dem Set gelieferten
Aufsatzstücke.

PRAKTISCHE TIPPS
176
Das Werkzeug befi ndet sich im Kofferraum.


Zugang zum Werkzeug All diese Werkzeuge sind für den Ge-
brauch mit Ihrem Fahrzeug bestimmt. Ver-
wenden Sie sie nicht für andere Zwecke.

1.
Radschlüssel. *
zum Abziehen der Radkappe und
Herausdrehen der Befestigungs-
schrauben des Rades.

2.

Wagenheber mit integrierter Handkurbel. *
zum Anheben des Fahrzeugs.

3a.
Werkzeug zum Abziehen der Zier-
kappen (je nach Ausstattung) * .
zum Abziehen der Mittelradkappe
bei Aluminiumrädern.

3b.
Werkzeug für Radmutter-Zier-
kappen (je nach Ausstattung) * .

zum Entfernen der Schutzkappen auf
den Radmuttern bei Aluminiumrädern.

Werkzeugliste

Sonstiges Zubehör
4.
Zentrierstift * .
zum korrekten Aufsetzen des Rades
auf die Nabe bei Aluminiumrädern.

5.
Steckschlüsseleinsatz für Dieb-
stahlschutzmuttern (befi ndet sich
im Handschuhfach) * .
zum Anpassen des Radschlüssels
an diese speziellen Radmuttern.

6.
Zwei Unterlegkeile zum Blockieren
des Fahrzeugs.

7.
Abnehmbare Abschleppöse
Siehe Abschnitt "Elektrische
Feststellbremse".


Siehe Abschnitt "Fahrzeug
abschleppen"

8.
Schalter für Notentriegelung der
elektrischen Bremse.

Schalten Sie vor allen Arbeiten oder
Eingriffen an Ihrem Fahrzeug zuerst
die Zündung aus (Anzeigeleuchte
Ready
aus), um jegliche Verletzungsgefahr
im Zusammenhang mit einem automatischen
Starten des Motors auszuschließen.















Achten Sie im Fall der Verwen-
dung einer Hebevorrichtung (zum
Beispiel ein Wagenheber) darauf,
dass an den hierfür vorgesehenen
Stellen anzusetzen ist, damit keine Hoch-
spannungsleitungen beschädigt werden.










RADWECHSEL

Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad.

*
Je nach Verkaufsland

PRAKTISCHE TIPPS
177

Fahrzeug abstellen
Stellen Sie das Fahrzeug so
ab, dass es den Verkehr nicht
behindert: auf einem waagerechten,
festen, nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
sofern diese nicht auf Automatik-
modus gestellt ist, schalten Sie die
Zündung aus und bringen Sie den
Wählhebel in die Position 1. Gang
oder R
, sodass die Räder blockiert
sind.
Stellen Sie sicher, dass die Brems-
kontrollleuchte und die Kontroll-
leuchte P
an der Betätigung der
Feststellbremse leuchten.
Setzen Sie bei Bedarf einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen Wa-
genheber abgestützt wird; verwenden
Sie einen Stützbock.










Rad abmontieren

Vorgehensweise


)
Ziehen Sie die Nabenkappe mit dem
Werkzeug 3a
und die Zierkappe auf
den Radmuttern mit dem Werkzeug
3

b
ab.

)

Sofern Ihr Fahrzeug entsprechend
ausgerüstet ist, setzen Sie den Steck-
schlüsseleinsatz 5
(je nach Ausstat-
tung) auf den Radschlüssel 1
, um die
Diebstahlschutzmutter zu lösen.

)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.




)
Setzen Sie den Wagenheber 2
an
einer der beiden an der Karosse-
rieunterseite dafür vorgesehenen
Stellen vorn ( A
) oder hinten ( B
) an,
die dem zu wechselnden Rad am
nächsten liegt.

)

Kurbeln Sie den Wagenheber 2
aus-
einander, bis er mit der Sohle auf dem
Boden aufl iegt. Vergewissern Sie sich,
dass der Wagenheber mit seiner Sohle
senkrecht unter der betreffenden An-
satzstelle A
oder B
steht.





)
Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

)
Nehmen Sie das Rad ab.

PRAKTISCHE TIPPS
178

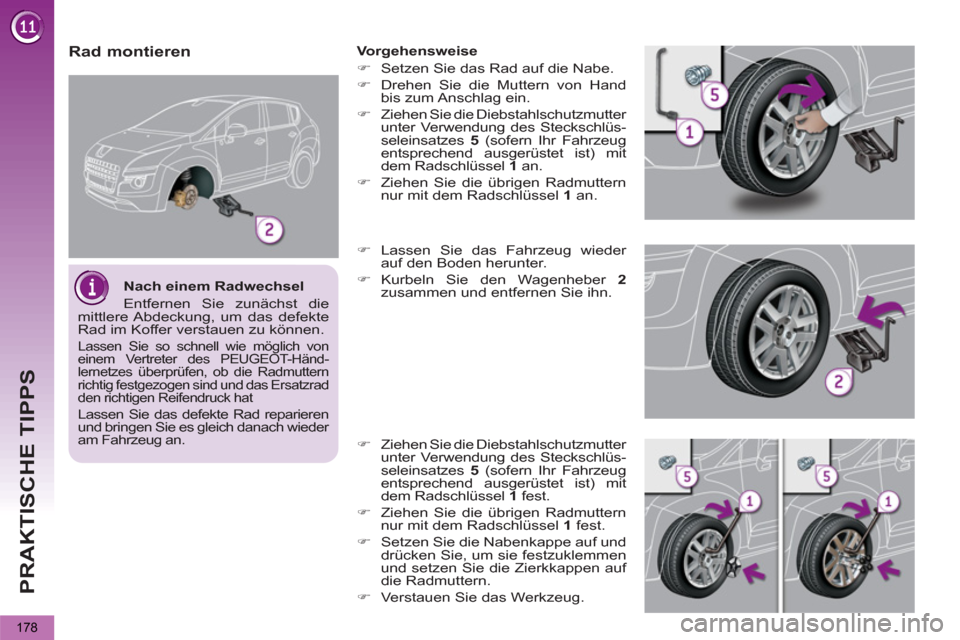

Rad montieren

Vorgehensweise


)
Setzen Sie das Rad auf die Nabe.

)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

)
Ziehen Sie die Diebstahlschutzmutter
unter Verwendung des Steckschlüs-
seleinsatzes 5
(sofern Ihr Fahrzeug
entsprechend ausgerüstet ist) mit
dem Radschlüssel 1
an.

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.




)
Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

)
Kurbeln Sie den Wagenheber 2

zusammen und entfernen Sie ihn.




)
Ziehen Sie die Diebstahlschutzmutter
unter Verwendung des Steckschlüs-
seleinsatzes 5
(sofern Ihr Fahrzeug
entsprechend ausgerüstet ist) mit
dem Radschlüssel 1
fest.

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
fest.

)
Setzen Sie die Nabenkappe auf und
drücken Sie, um sie festzuklemmen
und setzen Sie die Zierkkappen auf
die Radmuttern.

)
Verstauen Sie das Werkzeug.


Nach einem Radwechsel
Entfernen Sie zunächst die
mittlere Abdeckung, um das defekte
Rad im Koffer verstauen zu können.
Lassen Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-Händ-
lernetzes überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatzrad
den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren
und bringen Sie es gleich danach wieder
am Fahrzeug an.

PRAKTISCHE TIPPS
179

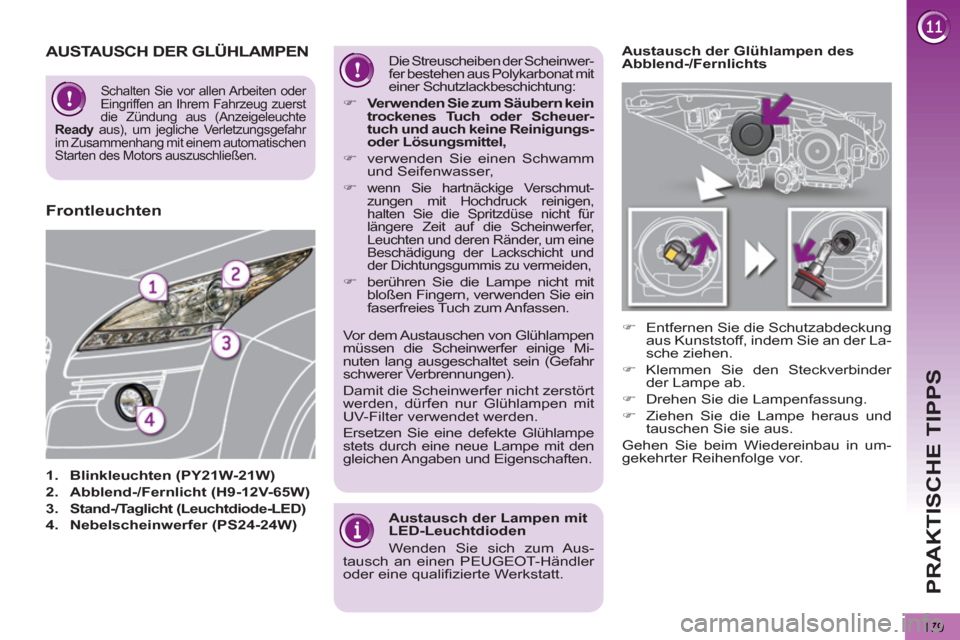

Austausch der Glühlampen des
Abblend-/Fernlichts


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Drehen Sie die Lampenfassung.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
AUSTAUSCH DER GLÜHLAMPEN










1.
Blinkleuchten (PY21W-21W)


2.
Abblend-/Fernlicht (H9-12V-65W)


3.
Stand-/Taglicht (Leuchtdiode-LED)

4.
Nebelscheinwerfer (PS24-24W)




Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:


)
Verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuer-
tuch und auch keine Reinigungs-
oder Lösungsmittel,

)
verwenden Sie einen Schwamm
und Seifenwasser,

)

wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen,
halten Sie die Spritzdüse nicht für
längere Zeit auf die Scheinwerfer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden,

)
berühren Sie die Lampe nicht mit
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.


Frontleuchten


Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer einige Mi-
nuten lang ausgeschaltet sein (Gefahr
schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.


Austausch der Lampen mit
LED-Leuchtdioden
Wenden Sie sich zum Aus-
tausch an einen PEUGEOT-Händler
oder eine qualifi zierte Werkstatt.



Schalten Sie vor allen Arbeiten oder
Eingriffen an Ihrem Fahrzeug zuerst
die Zündung aus (Anzeigeleuchte
Ready
aus), um jegliche Verletzungsgefahr
im Zusammenhang mit einem automatischen
Starten des Motors auszuschließen.

PRAKTISCHE TIPPS
180


Austausch der Blinkleuchten


)
Entfernen Sie die Kunststoff-Schutz-
abdeckung, indem Sie an der Lasche
ziehen.

)
Drehen Sie die Lampenfassung und
entnehmen Sie sie.

)
Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.







Austausch der Glühlampen der
Nebelscheinwerfer

Sie können sich zum Austau-
schen dieser Glühlampen auch
an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werk-
statt wenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.


)
Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.

)
Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.

)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT-Händlernetz oder bei einer
qualifi zierten Werkstatt.






Austausch der integrierten
seitlichen Zusatzblinker

PRAKTISCHE TIPPS


























Heckleuchten



1.
Bremsleuchten / Standleuchten
(P21-5W)


2.
Rückfahrleuchten (P21W)


3.
Blinkleuchten (PY21W-21W)


4.
Standleuchten (P5-5W)


5.
Nebelleuchten (P21W)




Austausch von Brems- /
Standleuchten, Rückfahrleuchten
und Blinkleuchten

)
Drücken Sie auf die sechs Sperrfedern
und ziehen Sie die Lampenfassung
ab.

)

Entfernen Sie die Kunststoffabdeckung.


)
Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

)
Ziehen Sie die Leuchte vorsichtig
von außen heraus.

)
Klemmen Sie den Steckverbinder
der Leuchte ab.

)
Drehen Sie die Lampe um eine Viertel-
drehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

PRAKTISCHE TIPPS
182

















Austausch der dritten Bremsleuchte
Austausch der Standleuchten
(Kofferraum)

















Austausch der Nebelleuchten


)
Öffnen Sie den Kofferraum.

)
Entfernen Sie die Kunststoffklappe
mit einem Schraubendreher.

)
Entfernen Sie die Befestigungsmut-
ter der Leuchte.

)

Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.

Führen Sie für den Wiedereinbau diese
Schritte in umgekehrter Reihenfolge durch.




)
Schieben Sie die Hand unter den
Stoßfänger.

)
Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie
aus.


Wenden Sie sich an das PEUGEOT-
Händlernetz.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)


)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

)
Schieben Sie sie nach außen, um
sie auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.
