2012 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

PRAKTISCHE TIPPS
199






"Transportlösungen":

Für Freizeitausstattung: Dachträger, Fahr-
radträger an der Anhängerkupplung,
Fahrradträger für Dachreling, Skiträger,
Dachkoffer, Sitzerhöhungen für Kinder, Sei-
tenrollos, Staufach unter der Hutablage...
Anhängerkupplung; sie muss grundsätzlich
von einem Vertreter des PEUGEOT-Händ-
lernetzes montiert werden.



"Sicherheit":

Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Leichtmetallfelgen,
Verbandkasten, Alkotester, Warndrei-
eck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Hun-
detrenngitter, Schneeketten...


Außerdem erhältlich sind Reini-
gungs- und Pfl egemittel für innen
und außen, Betriebsfl üssigkeiten
(Scheibenwaschfl üssigkeit usw.) und Er-
satzmittel (Patrone für Reifenpannenset
usw.). Wenden Sie sich hierfür bitte an
das PEUGEOT-Händlernetz.




*
Um ein Blockieren des Pedalwerks
zu vermeiden:


- achten Sie darauf, dass der Tep-
pichschoner richtig liegt und be-
festigt ist,

- legen Sie niemals mehrere Tep-
pichschoner übereinander.



"Styling":

mit den Seitenairbags kompatible Sitz-
bezüge, Leder-Schalthebelknopf, Nebel-
scheinwerfer, Windabweiser an den Türen,
Spoiler, Schmutzfänger, Aluminiumfelgen,
Zierleisten, verchromte Türgriffschalen...


"Schutz" :

Teppichschoner * , Kofferraumablagebox,
Rückhaltenetz, Kleiderbügel an der Kopf-
stütze, Türschwellen aus rostfreiem Stahl
oder Carbon...


"Multimedia":

Autoradios, Verstärker, Navigationssys-
teme, Freisprechanlage, CD-Wechsler,
Lautsprecher, DVD-Spieler, USB-Box,
Einparkhilfe vorn und hinten, zusätz-
licher drahtloser Bluetooth-Kopfhörer,
Netzteil für Bluetooth-Kopfhörer...

TECHNISCHE DATEN
200

Die Reichweite hängt von den äußeren Witterungsbedingungen, von der Fahrweise des Fahrers, der Nutzung der Fahr-
zeugausstattung und vom Alter der Batterie ab.

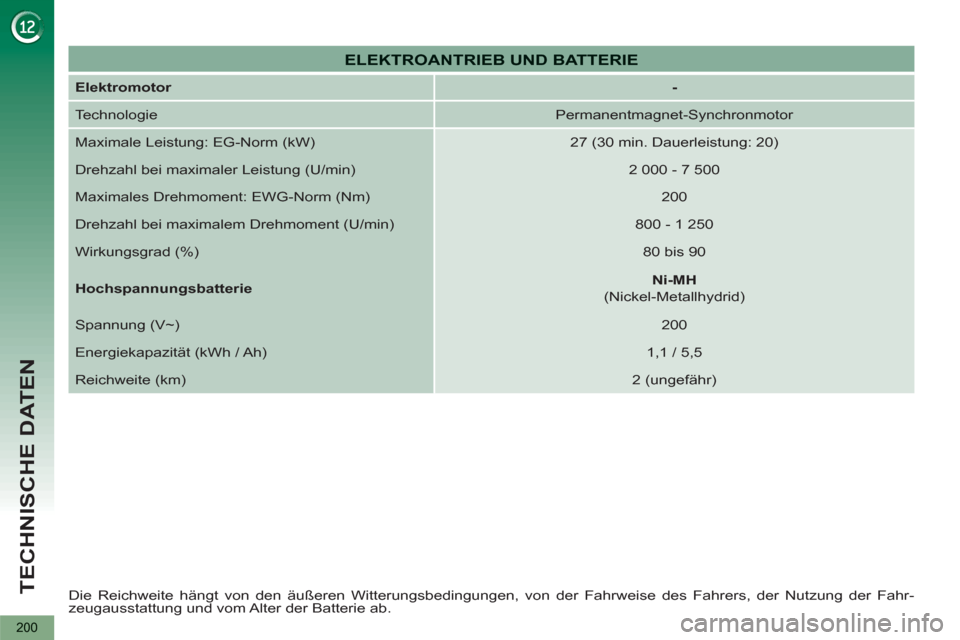

ELEKTROANTRIEB UND BATTERIE

Elektromotor


-


Technologie
Permanentmagnet-Synchronmotor
Maximale Leistung: EG-Norm (kW)
27 (30 min. Dauerleistung: 20)
Drehzahl bei maximaler Leistung (U/min)
2 000 - 7 500
Maximales Drehmoment: EWG-Norm (Nm)
200
Drehzahl bei maximalem Drehmoment (U/min)
800 - 1 250
Wirkungsgrad (%)
80 bis 90

Hochspannungsbatterie


Ni-MH

(Nickel-Metallhydrid)
Spannung (V~)
200
Energiekapazität (kWh / Ah)
1,1 / 5,5
Reichweite (km)
2 (ungefähr)

TECHNISCHE DATEN
201

Dieselmotoren


2 Liter Turbo HDi
163 PS



G

etriebe

mechanisch, elektronisch gesteuert
(6 Gänge)
Hubraum (cm
3)
1 997
Bohrung x Hub (mm)
85 x 88
Höchstleistung: EG-Norm (kW)
120
Drehzahl bei Höchstleistung (U/min)
3 850
Maximales Drehmoment: EG-Norm (Nm)
300
Drehzahl bei max. Drehmoment (U/min)
1 750
Kraftstoff

Diesel
Katalysator

ja
Partikelfi lter

ja

ÖLFÜLLMENGEN (in Litern)



Motor (mit Austausch der Ölfi lterpatrone)
-
Getriebe - Achsantrieb
-

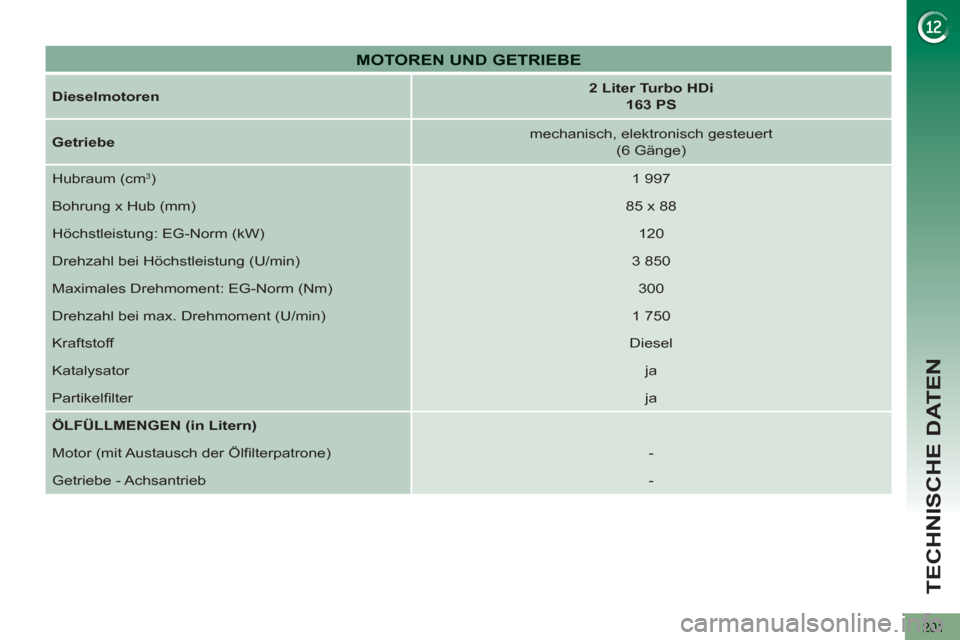

MOTOREN UND GETRIEBE

TECHNISCHE DATEN
202

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

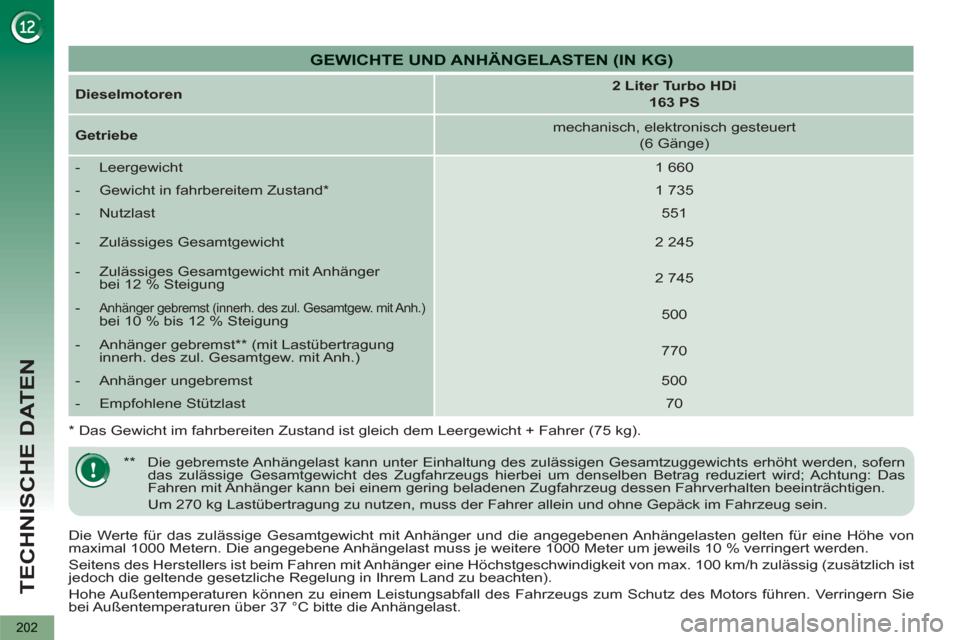

GEWICHTE UND ANHÄNGELASTEN (IN KG)


*
Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

**


Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern
das zulässige Gesamtgewicht des Zugfahrzeugs hierbei um denselben Betrag reduziert wird; Achtung: Das
Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Um 270 kg Lastübertragung zu nutzen, muss der Fahrer allein und ohne Gepäck im Fahrzeug sein.
Dieselmotoren


2 Liter Turbo HDi
163 PS



Getriebe

mechanisch, elektronisch gesteuert
(6 Gänge)


- Leergewicht
1 660


- Gewicht in fahrbereitem Zustand *

1 735


- Nutzlast

551


- Zulässiges Gesamtgewicht
2 245


- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung
2 745


-
Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)

bei 10 % bis 12 % Steigung
500


- Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)
770


- Anhänger ungebremst
500


- Empfohlene Stützlast
70

TECHNISCHE DATEN
203

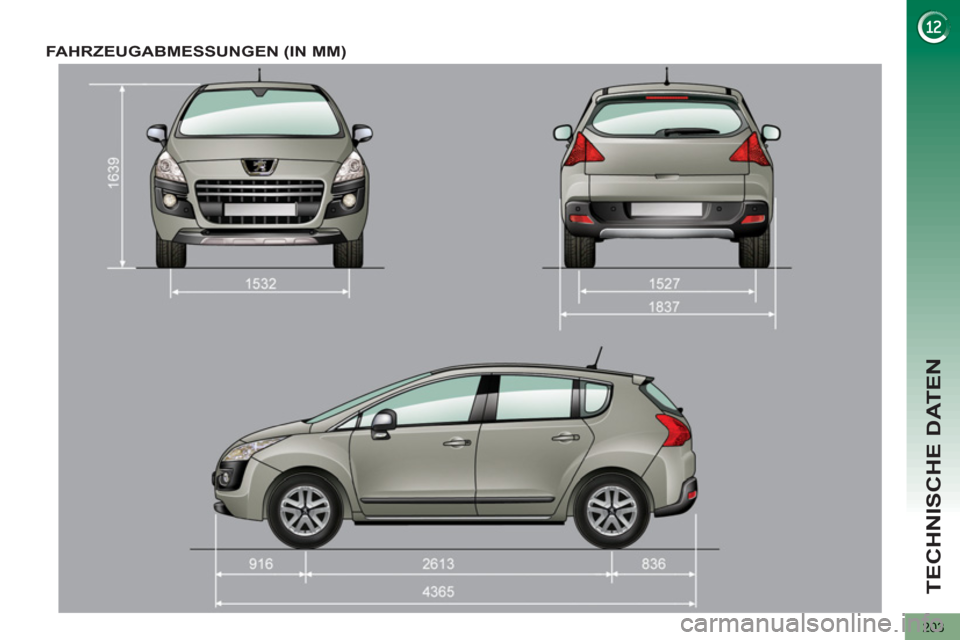

FAHRZEUGABMESSUNGEN (IN MM)

TECHNISCHE DATEN
204
KENNDATEN
Verschiedene sichtbare Markierungen
zur Identifi zierung und zum Auffi nden
des Fahrzeugs.

Zu niedriger Reifendruck er-
höht den Kraftstoffverbrauch.



Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.




A.
Seriennummer im Motorraum

Diese Nummer ist in die Karosserie
in der Nähe des Stoßdämpferträ-
gers eingraviert.
B.

Seriennummer am unteren Querträger
der Windschutzscheibe
Diese Nummer steht auf einem Auf-
kleber, der durch die Windschutz-
scheibe zu sehen ist.

C.
Typenaufkleber

Diese Nummer steht auf einem sich
selbst aufl ösenden Aufkleber am
Türeinstieg auf der Fahrerseite.
D.
Reifen-/Lackreferenz-Aufkleber

Dieser Aufkleber befi ndet sich auf
der Mittelsäule auf der Fahrerseite.
Er enthält folgende Angaben:


- die Reifendruckwerte im leeren und
beladenen Zustand,

- die Größen der Reifen,

- die Fabrikate der vom Hersteller
empfohlenen Reifen,

- den Reifendruckwert des Ersatz-
rades,

- die Lackreferenz.







Die Benutzung von Schnee-
ketten ist nur auf der Vorder-
achse gestattet.
Der Wahlschalter muss sich im Mo-
dus 4WD befi nden.

205
NOT- ODER PANNENHILFERUF

206
NOT- ODER PANNENHILFERUF
Drücken Sie diese Taste im Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode und eine Stimm-Ansage
wird bestätigt, dass die PEUGEOT CONNECT SOS-
Telefonzentrale * angewählt wurde.
Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.Bei Beendigung der Verbindung erlischt sie.

Beim Einschalten der Z
ündung leuchtet
die grüne Kontrollleuchte für die Dauer von 3 Sekunden auf und zeigt damit an, dass
das System ordnungsgemäß funktioniert. Durch so
fortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierun
g wird durch eine Ansage bestätigt.



Drücken Sie diese Taste länger als 2 Sekunden, um Hilfeanzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansa
ge bestätigt, dass die Nummer der Pannenhilfeangewählt wurde ** .


FUNKTIONSWEISE DES SYSTEMS Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die grüne Diode erlischt. Die Stornierung wird durch eine Stimm-Ansage
bestätigt.
Um einen Anru
f zu stornieren, antworten Sie der PEUGEOT CONNECT SOS-Telefonzentrale und sagen Sie, dass es sich um einen Irrtum handelt.
PEUGE
OT CONNECT SOS lokalisiert umgehend Ihr Fahrzeug, tritt
mit Ihnen in Ihrer Sprache in Kontakt ** und leitet - wenn nötig - dieEntsendung der zuständigen Rettungsdienste ein ** . In den Ländern,
in denen eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich abgelehnt wurde, wird der Notruf ohne vorherige Ortungdirekt an die Notdienstzentrale (11 2) weitergeleitet.

Wenn das Airba
g-Steuergerät einen Aufprall registriert, wird
auch unabhängig von einem etwaigen Auslösen des Airbags
automatisch ein Notruf abgesetzt.

*

Je nach allgemeinen Nutzungsbedingungen des verfügbaren Dienstes in der Verkaufsstelle und unter Vorbehalt der technologischen und technischen Möglichkeiten.
**

Je nach Erfassungsbereich von PEUGEOT CONNECT SOS, PEUGEOT CONNECT
ASSISTA NCE und der offi ziellen nationalen Landessprache, die der Besitzer des Fahrzeugs ausgew‰hlt hat.
Die Liste der er
fassten L‰nder und der PEUGEOT CONNECT-Dienste, die in den
Verkaufsstellen oder auf www.peugeot.de verf¸gbar sind.

Wenn die orangefarbene Kontrollleuchte blinkt, liegt eine Funktionsstˆrung im System vor.
Wenn die orangefarbene Kontrollleuchteununterbrochen leuchtet, muss die Backup-Batterie ersetzt werden.
Wenden Sie sich in beiden F‰llen an das
PEUGEOT-H‰ndlernetz.

Wenn Sie Ihr Fahrzeu
g nicht bei einem PEUGEOT-Vertragspartner gekauft haben, sollten Sie die Konfi guration dieser Dienste voneinem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer Landessprache Ihrer Wahl mˆglich.

Aus technischen Gr¸nden, insbesondere f¸r die Bereitstellungbestmˆglicher PEUGEOT CONNECT-Dienste zugunsten des Kunden,
beh‰lt sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des
im Fahrzeug verbauten Telematiksystems durchzuf¸hren.
