PRAKTISCHE TIPPS
183
AUSTAUSCH DER SICHERUNGEN

Zugang zum Werkzeug

Die Zange zum Abziehen der Siche-
rungen befi ndet sich an der Deckel-
rückseite des Sicherungskastens am
Armaturenbrett.
Zugang:


)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.



Austausch einer Sicherung



In Ordnung



Defekt





)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung gleicher
Stärke.

)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung ein-
gravierte Stärke mit den in den nach-
stehenden Tabellen angegebenen
Werten übereinstimmen.

Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder Ex-
traausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.

Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches nicht
von PEUGEOT geliefert und empfohlen
wird und/oder nicht nach den entspre-
chenden PEUGEOT-Richtlinien einge-
baut wurde, übernimmt grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlos-
senen Zubehörgeräte mehr als 10 mA
beträgt.

Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.


)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.
Vorgehensweise beim Austauschen
einer defekten gegen eine neue Siche-
rung zur Behebung einer Störung der
betreffenden Funktion.

PRAKTISCHE TIPPS
184

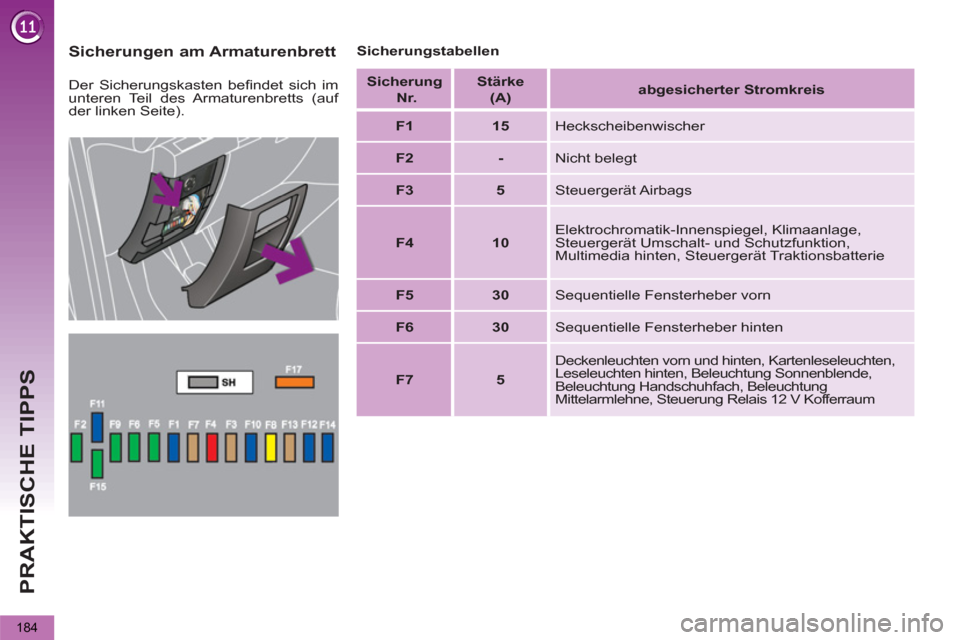

Sicherungen am Armaturenbrett

Sicherungstabellen

Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).

Sicherung

Nr.



Stärke

(A)

abgesicherter Stromkreis




F1



15

Heckscheibenwischer


F2



-

Nicht belegt


F3



5

Steuergerät Airbags


F4



10

Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten, Steuergerät Traktionsbatterie


F5



30

Sequentielle Fensterheber vorn


F6



30

Sequentielle Fensterheber hinten


F7



5

Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum

PRAKTISCHE TIPPS
185

Zugang zu den Sicherungen


)
Siehe Abschnitt "Zugang zum Werk-
zeug"

Sicherung

Nr.


Stärke
(A)

abgesicherter Stromkreis




F8



20

Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung,
Sirene/Steuergerät Alarmanlage, Steuergerät
Telematik, Service-Modul WIP Com 3D


F9



30

12 V Steckdose vorn, Zigarettenanzünder, 12 V
Steckdose hinten


F10



15

Schalter unter dem Lenkrad


F11



15

Lenkzündschloss Schwachstrom


F12



15

Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35


F13



5

Zentralsteuergerät Motor, Steuergerät Airbags


F14



15

Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33


F15



30

Verriegelung und Sicherheitsverriegelung


F17



40



Heckscheibenheizung, Stromversorgung Sicherung F30



SH



-

Shunt PARC

PRAKTISCHE TIPPS
186

Sicherung

Nr.



Stärke
(A)



abgesicherter Stromkreis




F29



-

Nicht belegt


F30



5

Außenspiegelheizung


F31



30

12 V Steckdose Gepäckraum


F32



5



Gangschalthebel mechanisches Getriebe, elektronisch gesteuert



F33



10

Head-Up-Display, Freisprecheinrichtung, Klimaanlage,
ausklappbarer Bildschirm


F34



5

Anzeige Kontrollleuchten Sicherheitsgurte


F35



10

Einparkhilfe


F36



30

Sitzheizung vorn


F37



5

Steuergerät Traktionsbatterie


F38



30

Elektrische Sitzverstellung Fahrersitz


F39



20

Dachhimmel des Panoramaglasdachs


F40



10

Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür

PRAKTISCHE TIPPS
187

Sicherungen im Motorraum


Zugang zu den Sicherungen


)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten.


Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie.
Sicherung
Nr.


Stärke
(A)



abgesicherter Stromkreis




F1



20

Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung, Einspritzdüsen


F2



15

Hupe


F3



10

Scheibenwaschanlage vorn / hinten


F4



10

Taglicht


F5



15

Luftmassenmesser, Scheibenwischer, Heizung
Sonde, Hybrid-Steuergerät, Hybrid-Wählschalter,
gesteuerter Thermostat, Magnetventile variable
Steuerung, Magnetventil Ladedruckregelung Turbo
(Diesel), Wasserstandsfühler Motor (Diesel)


F6



10

Diagnosestecker, Kurvenscheinwerfer,
Pumpe Partikelfi lter (Diesel), Steuerung
Rückspiegelverstellung, Steuergerät Netzinterface,
Head-Up-Display


F7



10

Steuergerät Servolenkung, Motor Höhe der
Kurvenscheinwerfer


F8



20

Steuerung Anlasser


F9



10

Kontaktschalter Kupplungs- und Bremspedal


F10



30

Vorwärmer Diesel


F11



40

Gebläse Klimaanlage

PRAKTISCHE TIPPS
188

Sicherung
Nr.


Stärke
(A)

abgesicherter Stromkreis




F12



30

Niedrige / hohe Geschwindigkeit
Frontscheibenwischer


F13



40

Stromversorgung Zentralsteuergerät (+ nach
Zündung)


F14



30

Umwälzpumpe Wärmetauscher


F15



10

Fernlicht rechts


F16



10

Fernlicht links


F17



15

Abblendlicht links


F18



15

Abblendlicht rechts


F19



15

Magnetventil Ladedruckregelung Turbo (Diesel)


F20



10

Wasserstandsfühler Motor (Diesel)


F21



5

Steuerung Kühlerventilatorgruppe

PRAKTISCHE TIPPS
189

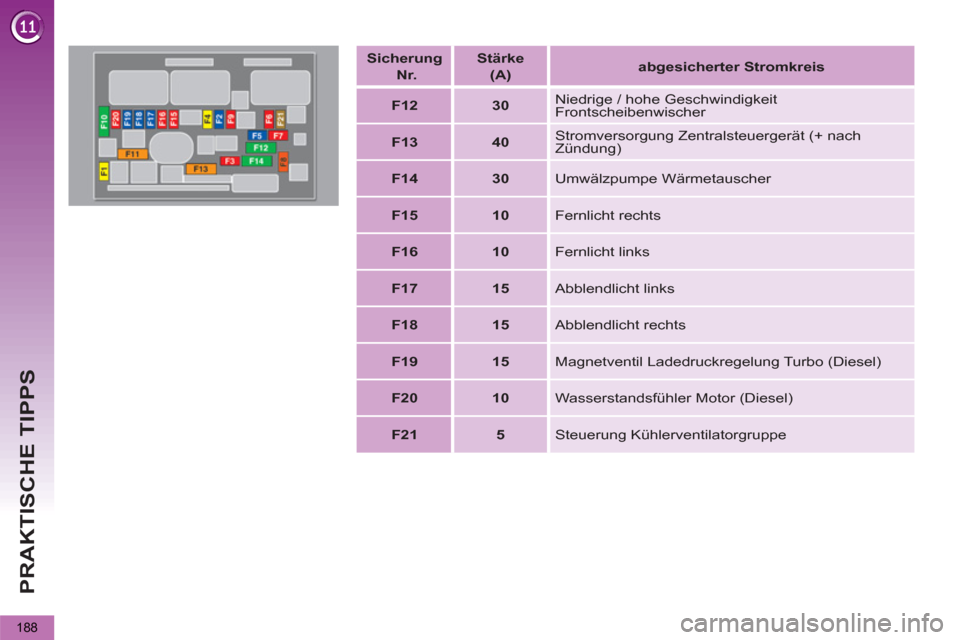

Mini- und Midi-Sicherungen über der Batterie

Maxi-Sicherungen


Sicherung
Nr.


Stärke (A)


abgesicherter Stromkreis



MF1 *



30

Vakuumpumpe


MF2 *



50

Zentralsteuergerät Anhänger


MF3 *



60

Sicherungskasten im Fahrzeuginnenraum


MF4 *



80

Zentralsteuergerät (BSI)


MF5 *



80

Zentralsteuergerät (BSI)


MF6 *



30

Elektrische Feststellbremse


MF7 *



-
Nicht belegt


MF8 *



25

Scheinwerferwaschanlage
Sicherung
Nr.

Stärke
(A)


abgesicherter Stromkreis



F1



5

Modul gesteuerter Lufteinlass


F2



5

Kontaktschalter Doppelfunktion Bremse


F3



5

Steuergerät Batterieladekontrolle


F4



25

Magnetventile ABS/CDS


F5



5

Steuergerät ABS/CDS


F6



15

Mechanisches Getriebe, elektronisch gesteuert


F7 *



80

Elektropumpe Servolenkung


F8

*


60

Motorventilator


F9 *



80

Steuergerät Vorglühen (Diesel)


F10 *



40

Elektropumpe ABS/CDS


F11 *



100

Steuergerät Umschalt- und Schutzfunktion


F12 *



30

Elektropumpe, mechanisches Getriebe,
elektronisch gesteuert

*
Die Maxi-Sicherungen und bestimmte an-
dere Sicherungen stellen einen zusätzlichen
Schutz für die elektrischen Systeme dar. Alle
diesbezüglichen Reparaturarbeiten müssen
von einem Vertreter des PEUGEOT-Händ-
lernetzes durchgeführt werden.

PRAKTISCHE TIPPS
190

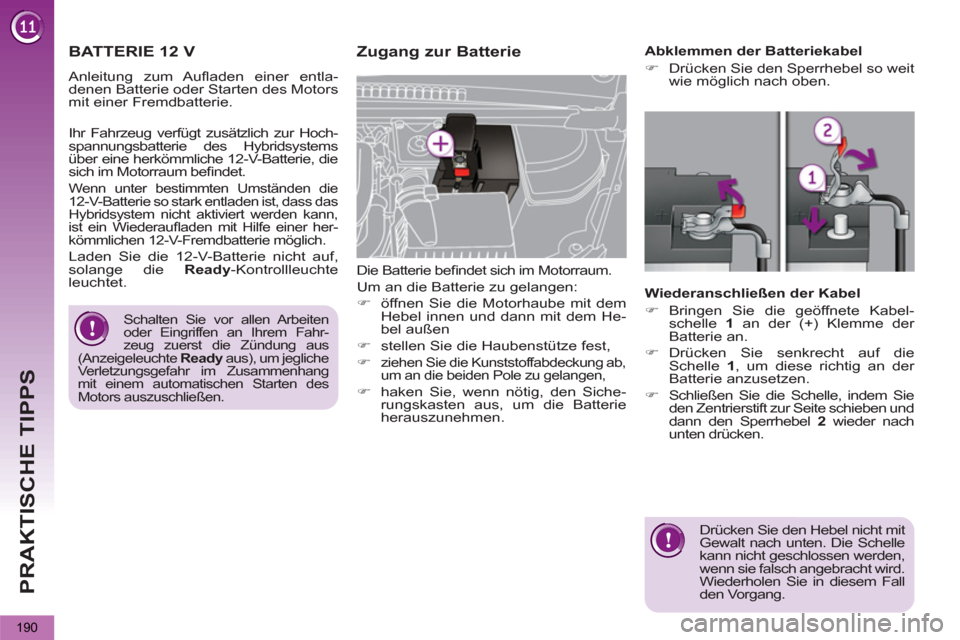

BATTERIE 12 V
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie.

Zugang zur Batterie

Die Batterie befi ndet sich im Motorraum.
Um an die Batterie zu gelangen:


)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen

)
stellen Sie die Haubenstütze fest,

)

ziehen Sie die Kunststoffabdeckung ab,
um an die beiden Pole zu gelangen,

)
haken Sie, wenn nötig, den Siche-
rungskasten aus, um die Batterie
herauszunehmen.


Abklemmen der Batteriekabel


)
Drücken Sie den Sperrhebel so weit
wie möglich nach oben.


Wiederanschließen der Kabel


)
Bringen Sie die geöffnete Kabel-
schelle 1
an der (+) Klemme der
Batterie an.

)
Drücken Sie senkrecht auf die
Schelle 1
, um diese richtig an der
Batterie anzusetzen.

)
Schließen Sie die Schelle, indem Sie
den Zentrierstift zur Seite schieben und
dann den Sperrhebel 2
wieder nach
unten drücken.
Drücken Sie den Hebel nicht mit
Gewalt nach unten. Die Schelle
kann nicht geschlossen werden,
wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall
den Vorgang.



Schalten Sie vor allen Arbeiten
oder Eingriffen an Ihrem Fahr-
zeug zuerst die Zündung aus
(Anzeigeleuchte Ready
aus), um jegliche
Verletzungsgefahr im Zusammenhang
mit einem automatischen Starten des
Motors auszuschließen.














Ihr Fahrzeug verfügt zusätzlich zur Hoch-
spannungsbatterie des Hybridsystems
über eine herkömmliche 12-V-Batterie, die
sich im Motorraum befi ndet.

Wenn unter bestimmten Umständen die
12-V-Batterie so stark entladen ist, dass das
Hybridsystem nicht aktiviert werden kann,
ist ein Wiederaufl aden mit Hilfe einer her-
kömmlichen 12-V-Fremdbatterie möglich.
Laden Sie die 12-V-Batterie nicht auf,
solange die Ready
-Kontrollleuchte
leuchtet.
