2012 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

47
BE
T
Einheit mit den Messinstrumenten und Betriebsanzeigen des Fahrzeugs
KOMBIINSTRUMENTE

Mehr dazu im betreffenden Ab-
schnitt über den Bedienungs-
knopf oder die Funktion und die
dazugehörige Anzeige.
Messinstrumente

6.
Rückstellknopf Anzeigefeld bzw.
zum Einblenden der Wartungsan-
zeige

Stellt die gewählte Funktion auf Null
zurück (Tageskilometerzähler oder
Wartungsanzeige) bzw. blendet die
Wartungsanzeige wieder ein

7.
Helligkeitsregler für Kombiinstru-
ment

Regelt die Lichtintensität der Bedie-
nungseinheit, wenn die Scheinwer-
fer eingeschaltet sind

8.
Ready-Kontrollleuchte

Zeigt an, dass das Fahrzeug fahrbe-
reit ist

1.
Leistungsanzeige

Zeigt die verfügbare Leistung in
Prozent an
Mehr dazu im Abschnitt "Hybrid"

2.
Kühlfl üssigkeitstemperatur

Zeigt die Temperatur der Motorkühl-
fl üssigkeit an (Grad Celsius)

3.
Kraftstofftankanzeige

Zeigt die im Tank verbleibende Kraft-
stoffmenge an

4.
Geschwindigkeitsmesser
des Fahr-
zeugs.
Zeigt die momentane Geschwindig-
keit des fahrenden Fahrzeugs an
(km/h oder mph)

5.
Anzeigefeld

Anzeigefeld(er)


A.
Geschwindigkeitsbegrenzer

oder
Geschwindigkeitsregler

(km/h oder mph)

B.
Tageskilometerzähler

(km oder Meilen)

C.
Wartungsanzeige

(km oder Meilen) bzw.
Ölstandsanzeige

bzw.
Gesamtkilometerzähler

(km oder Meilen)

D.
Elektronisch gesteuertes mecha-
nisches Sechsganggetriebe


E.
- Energiefl uss oder

- Warn- und Funktionszustands-
meldungen oder
- Bordcomputer oder
- GPS-Navigationsinformationen
oder
- Menüs (mit WIP Com 3D)

48
BE
T
Der Zugriff auf das Hauptmenü
und die dazugehörigen Funkti-
onen über die Tasten 1
bis 4
ist
nur im Stillstand möglich.
Wird eine bestimmte Geschwindig-
keitsschwelle überschritten, so er-
scheint eine Meldung in der Anzeige,
die Sie darauf hinweist, dass das
Hauptmenü nicht angezeigt werden
kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über die
Tasten 2
und 3
abrufbar (siehe Ab-
satz "Bordcomputer").

Hauptmenü


)
Drücken Sie auf die Taste 1
, um zum
Hauptmenü zu gelangen, und wäh-
len Sie eine der folgenden Funkti-
onen:


- "Fahrzeugparameter",

- "Auswahl der Sprache",

- "Einheiten wählen".

)
Drücken Sie auf die Taste 2
oder 3
,
um sich auf dem Bildschirm fortzu-
bewegen.

)
Drücken Sie erneut auf die Taste 1
,
um die Wahl zu bestätigen.

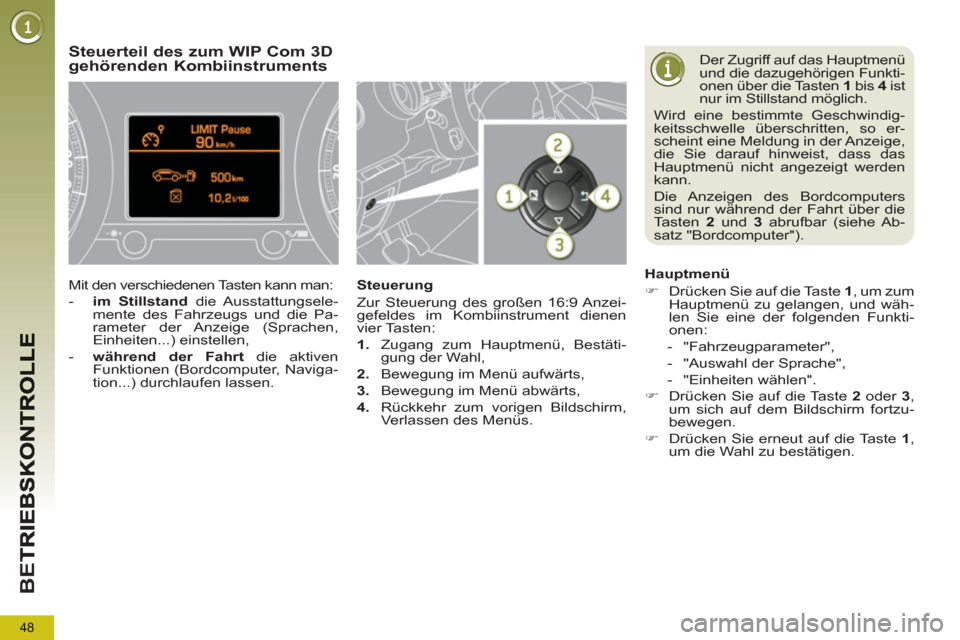

Steuerteil des zum WIP Com 3D gehörenden Kombiinstruments

Mit den verschiedenen Tasten kann man:


- im Stillstand
die Ausstattungsele-
mente des Fahrzeugs und die Pa-
rameter der Anzeige (Sprachen,
Einheiten...) einstellen,

- während der Fahrt
die aktiven
Funktionen (Bordcomputer, Naviga-
tion...) durchlaufen lassen.
Steuerung
Zur Steuerung des großen 16:9 Anzei-
gefeldes im Kombiinstrument dienen
vier Tasten:


1.
Zugang zum Hauptmenü, Bestäti-
gung der Wahl,

2.
Bewegung im Menü aufwärts,

3.
Bewegung im Menü abwärts,

4.
Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs.

49
BE
T

Fahrzeugparameter
In diesem Menü können Sie (je nach Be-
stimmung) bestimmte Fahr- und Kom-
fortfunktionen ein- oder ausschalten:


- Kopplung des Scheibenwischers
an den Rückwärtsgang (siehe Ab-
schnitt "Sicht"),

- Einzelentriegelung (siehe Abschnitt
"Öffnen / Schließen"),

- Nachleuchtfunktion und Zugangsbe-
leuchtung (siehe Abschnitt "Sicht"),

- gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Kurvenscheinwerfer (siehe Ab-
schnitt "Sicht"),

- automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb").

Wahl der Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°Celsi-
us oder °Fahrenheit) und Verbrauch
(l/100 km, mpg oder km/l).

Wahl der Sprache
In diesem Menü können Sie die Spra-
che der Anzeige wählen: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .

*
Je nach Bestimmung Kontroll- und Warnleuchten

Anzeigen, die den Fahrer über die Ak-
tivierung eines Systems (Kontrollleuch-
ten für Betrieb oder Deaktivierung) oder
das Auftreten einer Funktionsstörung
(Warnleuchten) informieren.

Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer ei-
niger Sekunden auf.
Sobald der Motor gestartet ist, müssen di-
ese erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich,
bevor Sie losfahren, die Beschreibung der
betreffenden Warnleuchten durch.

Mit den Leuchten verbundene
Warnhinweise
Beim Aufl euchten bestimmter Warn-
leuchten ertönt gleichzeitig ein akusti-
sches Signal in Verbindung mit einer
Meldung auf dem Multifunktionsbild-
schirm.
Die Leuchten blinken oder
leuchten ununterbrochen.
Bestimmte Leuchten können
sowohl blinken als auch ununterbro-
chen leuchten. Ob es sich um eine
normale Situation handelt oder eine
Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leucht-
weise im Zusammenhang mit dem
Betriebszustand des Fahrzeugs be-
trachtet.

50
BE
T

Betriebskontrollleuchten
Das Aufl euchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.



Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






linker Blinker



blinkt mit
akustischem
Signal
Der Lichtschalter wurde nach
unten gedrückt.




rechter
Blinker


blinkt mit
akustischem
Signal Der Lichtschalter wurde nach
oben gedrückt.




Standlicht




ununterbrochen
Der Lichtschalter befi ndet
sich in Position "Standlicht".




Abblendlicht




ununterbrochen
Der Lichtschalter befi ndet
sich in Position "Abblendlicht".




Fernlicht




ununterbrochen
Der Lichtschalter wurde in
Richtung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu
sich heran, um wieder auf das Abblendlicht
umzuschalten.
Ready

(bereit)
ununterborchen
Das Fahrzeug ist fahrbereit;
Sie können nun auf das
Gaspedal treten. Die Anzeigeleuchte leuchtet auf, nachdem
die Hochspannungsversorgung im Fahrzeug
hergestellt wurde.






Nebelscheinwerfer



ununterbrochen
Die Nebelscheinwerfer
wurden betätigt. Drehen Sie den Ring am Schalter zweimal
nach hinten, um die Nebelscheinwerfer
auszuschalten.






Nebelschlussleuchte


ununterbrochen
Die Nebelschlussleuchten
wurden betätigt. Drehen Sie den Ring am Schalter nach hinten,
um die Nebelschlussleuchte auszuschalten.

51
BE
T


Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






Vorglühen
Dieselmotor




ununterbrochen
Das Zündschloss befi ndet
sich in der zweiten Position
(Zündung). Warten Sie, bis die Kontrollleuchte erlischt,
bevor Sie den Motor starten.
Die Leuchtdauer ist von den
Witterungsverhältnissen abhängig.




Elektrische
Feststellbremse



ununterbrochen
Die elektrische
Feststellbremse ist
angezogen. Lösen Sie die elektrische Feststellbremse,
damit die Kontrollleuchte erlischt: Halten Sie
die Fußbremse gedrückt und ziehen Sie an der
Betätigung der elektrischen Feststellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe Abschnitt "Fahrbetrieb".




Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremse



ununterbrochen

Die Funktionen
"automatisches Anziehen"
(beim Abstellen des Motors)
und "automatisches Lösen"
wurden deaktiviert oder sind
defekt. Aktivieren Sie die Funktion (je nach
Bestimmung) im Fahrzeugkonfi gurationsmenü
oder wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.




Betätigung der
Bremse



ununterbrochen
Das Bremspedal ist nicht
durchgetreten.
Treten Sie beim automatisierten 6-Gang-
Schaltgetriebe auf das Bremspedal, um den
Motor zu starten (Gangwählhebel auf N).
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt
diese Kontrollleuchte eingeschaltet.


blinkt Wenn Sie beim
automatisierten 6-Gang-
Schaltgetriebe das Fahrzeug
an einer Steigung zu lange
mit dem Gaspedal halten,
überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
elektrische Feststellbremse.

52
BE
T

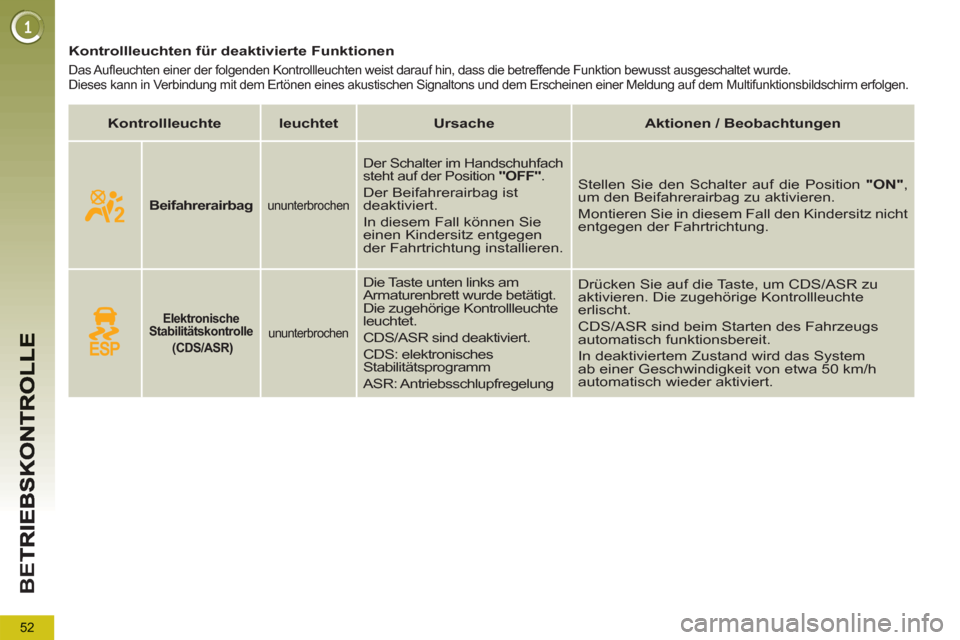

Kontrollleuchten für deaktivierte Funktionen

Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.




Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen








Beifahrerairbag



ununterbrochen

Der Schalter im Handschuhfach
steht auf der Position "OFF"
.

Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können Sie
einen Kindersitz entgegen
der Fahrtrichtung installieren.

Stellen Sie den Schalter auf die Position "ON"
,
um den Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
entgegen der Fahrtrichtung.






Elektronische
Stabilitätskontrolle


(CDS/ASR)


ununterbrochen

Die Taste unten links am
Armaturenbrett wurde betätigt.
Die zugehörige Kontrollleuchte
leuchtet.
CDS/ASR sind deaktiviert.
CDS: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um CDS/ASR zu
aktivieren. Die zugehörige Kontrollleuchte
erlischt.
CDS/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktiviertem Zustand wird das System
ab einer Geschwindigkeit von etwa 50 km/h
automatisch wieder aktiviert.

53
BE
T










Warnleuchten
Wenn bei aktivem Hybridsystem oder während der Fahrt eine der folgenden Warnleuchten aufl euchtet, deutet dies auf eine
Funktionsstörung hin, auf die der Fahrer reagieren muss.
Bei jeder Funktionsstörung, die zum Aufl euchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit
verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.



Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






STOP


ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Bildschirmmeldung Steht in Verbindung
mit der Bremsanlage,
der Servolenkung,
dem Motoröldruck, der
Kühlmitteltemperatur oder
dem Hybridsystem. Halten Sie unbedingt an, sobald dies ge-
fahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie
die Zündung aus und wenden Sie sich an
einen PEUGEOT-Vertragspartner.




Service


vorübergehend an. Kleinere Anomalien, denen
keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Anomalie vorliegt, z.B.:


- Hybridsystem,

- Schließen der Türen, des
Kofferraums oder der Motorhaube,

- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

- Sättigung des Partikelfi lters (Diesel).
Wenden Sie sich in allen anderen Fällen
an das PEUGEOT-Händlernetz oder an
eine qualifi zierte Werkstatt.

ununterbrochen. Größere Anomalien, denen
keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welche
Anomalie vorliegt, und wenden Sie sich in jedem Fall an das
PEUGEOT-Händlernetz oder an eine qualifi zierte Werkstatt.



FAP:
Partikelfi lter,
Diesel



ununterbrochen, zeitweise in
Verbindung mit der Warnmeldung,
dass die Gefahr einer Verstopfung
des Partikelfi lters besteht
Dies deutet auf eine
beginnende Sättigung des
Partikelfi lters hin.
Regenerieren Sie den Partikelfi lter, sobald die
Verkehrsbedingungen dies zulassen, indem Sie
mit einer Geschwindigkeit von mindestens 60 km/h
fahren, bis die Service-Kontrollleuchte erlischt.

ununterbrochen Dies deutet auf einen
niedrigen Füllstand im
Dieseladditivbehälter hin. Lassen Sie umgehend von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifi zierten Werkstatt Dieselzusatz nachfüllen.

54
BE
T


Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen







Bremsanlage


ununterbrochen in
Verbindung mit der
STOP-Leuchte Starkes Absinken der
Bremsfl üssigkeit im
Bremskreislauf
Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Füllen Sie eine von PEUGEOT empfohlene
Bremsfl üssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden
Sie sich bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.


+
ununterbrochen in
Verbindung mit der
Warnleuchte für
defekte elektrische
Feststellbremse,
wenn diese gelöst ist Die Bremsanlage ist defekt. Halten Sie unbedingt unter Beachtung
optimaler Sicherheitbedingungen an.
Parken Sie das Fahrzeug, schalten Sie
die Zündung aus und wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.

+
ununterbrochen in
Verbindung mit der
STOP- und ABS-
Leuchte Der elektronische
Bremskraftverteiler (EBV)
weist einen Defekt auf.
Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Lassen Sie die Überprüfung durch das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt durchführen.






Elektrische
Feststellbremse


blinkt Das Anziehen oder
Lösen der elektrischen
Feststellbremse wurde
unterbrochen.
Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Stellen Sie das Fahrzeug waagerecht ab, schalten Sie die
Zündung aus und wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifi zierte Werkstatt.


+


Störung der
elektrischen
Feststellbremse



ununterbrochen Die elektrische
Feststellbremse ist defekt. Das automatische Anziehen / Lösen ist
nicht mehr möglich.
Wenden Sie sich umgehend an einen
Vertreter des PEUGEOT-Händlernetzes
oder eine qualifi zierte Werkstatt.
Die Bremse kann unter Verwendung der
Notentriegelung manuell gelöst werden.
Für weitere Informationen zur
elektrischen Feststellbremse siehe
Kapitel "Fahrbetrieb".
