2012 Peugeot 3008 Hybrid 4 audio

INHALT
STICHWORTVERZEICHNIS271-274
FAHRBETRIEB 143-162
KONTROLLEN 163-169
PRAKTISCHETIPPS 170-199
TECHNISCHEDATEN 200-204
AUDIO-ANLAGE und TELEMATIK 205-270
Elektrische Feststellbremse.........143Berganfahrhilfe.............................148Head-Up-Display ..........................151Geschwindigkeitsbegrenzer.........r153Geschwindigkeitsregler................r155Elektronisch gesteuertes mechanischesSechsganggetriebe......................157Einparkhilfe...................................161
Motorhaube..................................164Leer gefahrener Tank (Diesel) ......165Dieselmotor..................................r166Füllstandskontrollen......................167Sonstige Kontrollen......................168
Reifenpannenset ..........................170Radwechsel..................................176Austausch der Glühlampen..........179Austausch der Sicherungen .........183Batterie 12 V.................................190Energiesparmodus.......................193Austausch der Scheibenwischerblätter..............r194
Fahrzeug abschleppen .................194Abschleppen .................................195Anhängerkupplung.......................196Dachträger anbringen...................197Kälteschutz ...................................197Zubehör........................................r198
Elektroantrieb...............................200Dieselmotoren..............................201Gewichte - Dieselmotoren............202Fahrzeugabmessungen ................203Kenndaten....................................204
BILDÜBERSICHT 275-279
Notfall oder Pannenhilfe ...............205WIP Com 3D ................................209WIP Sound...................................253

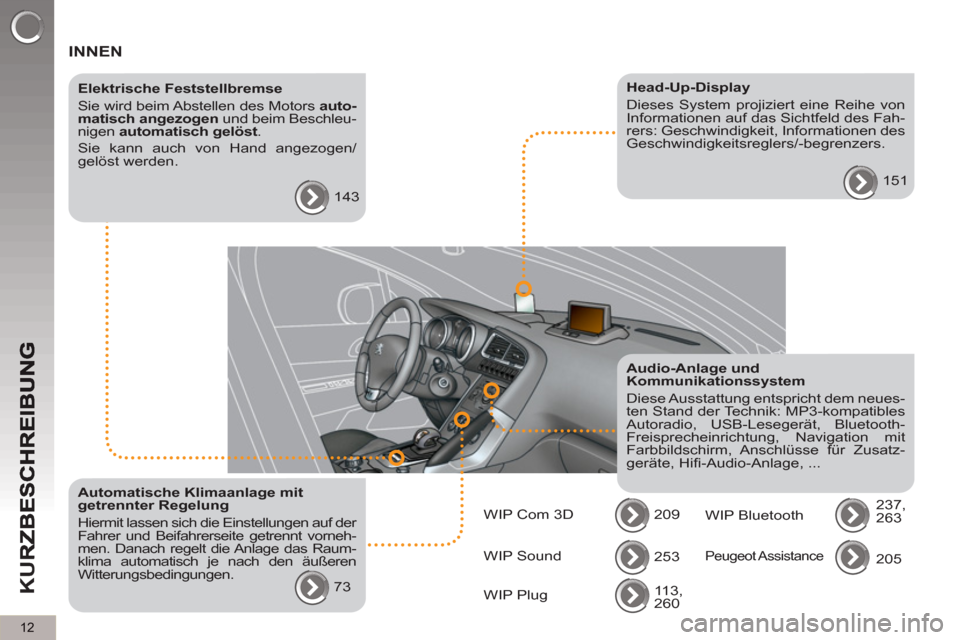

12
K
U
R
INNEN

Elektrische Feststellbremse
Sie wird beim Abstellen des Motors auto-
matisch angezogen
und beim Beschleu-
nigen automatisch gelöst
.
Sie kann auch von Hand angezogen/
gelöst werden.
143

Audio-Anlage und
Kommunikationssystem
Diese Ausstattung entspricht dem neues-
ten Stand der Technik: MP3-kompatibles
Autoradio, USB-Lesegerät, Bluetooth-
Freisprecheinrichtung, Navigation mit
Farbbildschirm, Anschlüsse für Zusatz-
geräte, Hifi -Audio-Anlage, ...
209
Head-Up-Display
Dieses System projiziert eine Reihe von
Informationen auf das Sichtfeld des Fah-
rers: Geschwindigkeit, Informationen des
Geschwindigkeitsreglers/-begrenzers.
151

Automatische Klimaanlage mit
getrennter Regelung
Hiermit lassen sich die Einstellungen auf der
Fahrer und Beifahrerseite getrennt vorneh-
men. Danach regelt die Anlage das Raum-
klima automatisch je nach den äußeren
Witterungsbedingungen.
73 WIP Sound
253
113,
260
WIP Plug
WIP Com 3D
WIP Bluetooth 237,
263
Peugeot Assistance
205

14
K
U
R

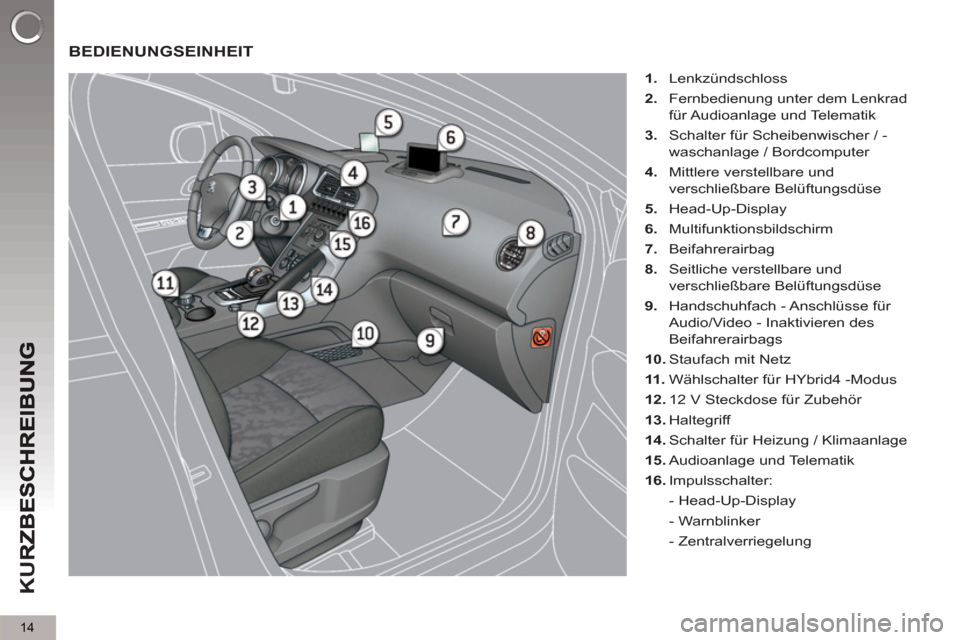

BEDIENUNGSEINHEIT



1.
Lenkzündschloss

2.
Fernbedienung unter dem Lenkrad
für Audioanlage und Telematik

3.
Schalter für Scheibenwischer / -
waschanlage / Bordcomputer

4.
Mittlere verstellbare und
verschließbare Belüftungsdüse

5.
Head-Up-Display

6.
Multifunktionsbildschirm

7.
Beifahrerairbag

8.
Seitliche verstellbare und
verschließbare Belüftungsdüse

9.
Handschuhfach - Anschlüsse für
Audio/Video - Inaktivieren des
Beifahrerairbags

10.
Staufach mit Netz

11 .
Wählschalter für HYbrid4 -Modus

12.
12 V Steckdose für Zubehör

13.
Haltegriff

14.
Schalter für Heizung / Klimaanlage

15.
Audioanlage und Telematik

16.
Impulsschalter:
- Head-Up-Display
- Warnblinker
- Zentralverriegelung

M
U
62
MONOCHROMBILDSCHIRM C(MIT WIP SOUND)
Hauptmenü

Bildschirmanzeigen

Je nach Kontext wird Folgendes ange-
zeigt:


- Uhrzeit,

- Datum,

- Außentemperatur mit Klimaanlage
(der angezeigte Wert blinkt bei
Glatteisgefahr),

- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),

- Audiofunktionen,

- Bordcomputer (siehe Abschnitt
"Bordcomputer").

- Warnmeldungen,

- Menüs zum Einstellen der Anzeige
und der Ausstattungen des
Fahrzeugs.



Menü "Audio-Funktionen"
Bedienungstasten


Vom Bedienfeld des Autoradios aus
können Sie:


)
durch Drücken der Taste " MENU
"
zum Hauptmenü gelangen
,

)
durch Drücken der Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

)
durch Drücken der Taste " MODE
" die
Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,

)
durch Drücken der Tasten "
" oder
"
" einen Einstellwert ändern,

)
durch Drücken der Taste " OK
" Ihre
Wahl bestätigen
oder

)
durch Drücken der Taste " ESC
" den
laufenden Vorgang abbrechen.




)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü
zu gelangen:


- Audio-Funktionen,

- Bordcomputer (siehe Abschnitt
"Bordcomputer"),

- Benutzeranpassung-Konfi guration,

-
Telefon (Bluetooth-Freisprecheinrichtung).




Einzelheiten zur Anwendung
"Audio-Funktionen" fi nden Sie
im Abschnitt WIP Sound.





)
Drücken Sie die Taste "
" oder "
",
um das gewünschte Menü auszuwäh-
len und bestätigen Sie Ihre Wahl durch
Drücken der Taste " OK
".



Wenn das Autoradio eingeschaltet ist und
Sie dieses Menü gewählt haben, können
Sie die Radiofunktionen (RDS, REG, Radio
Text) oder die Funktionen des CD-Spielers
(Anspielen der Titel, Zufallswiedergabe, CD-
Wiederholung) aktivieren bzw. deaktivieren.

M
U
65
HOCHAUFLÖSENDER EINKLAPPBARER16:9-FARBBILDSCHIRM
(MIT WIP COM 3D)
Bildschirmanzeigen

Je nach Kontext wird Folgendes angezeigt:



- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Audiofunktionen,

- Informationen des Telefons und der
Verzeichnisse,

-
Informationen des bordeigenen Navigationssystems,


- Menüs zum Einstellen der Anzeige
und des Navigationssystems,

- Informationen zum Hybridenergiefl uss.


Bedienungsschalter


Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren.


Eine ausführlichere Beschrei-
bung der Anwendungen fi nden
Sie im Abschnitt WIP Com 3D.

Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstel-
len...), fi nden Sie im Abschnitt "Zu-
gang zum einklappbaren Bildschirm".

Das Display zeigt ebenfalls In-
formationen über das Hybrid-
system an. Weitere Details zu
den Anzeigen fi nden Sie im Abschnitt
"Hybridsystem".
Aus Sicherheitsgründen darf
die Konfi guration des Multi-
funktionsbildschirms durch
den Fahrer ausdrücklich nur bei ste-
hendem Fahrzeug vorgenommen
werden.

M
U
67
Zugang zum einklappbaren
Bildschirm
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Tele-
matikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei
Empfang einer mit der STOP-Warn-
leuchte gekoppelten Meldung automa-
tisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten
der Audio- und Telematikan-
lage auch weiterhin automatisch öff-
nen bzw. schließen soll, darf er nicht
geschlossen werden, während die Au-
dio- und Telematikanlage in Betrieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder


)

drücken bzw. ziehen Sie den Bildschirm vorsichtig
mit der Hand von sich weg bzw. zu sich heran.



Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt.

Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms spei-
chert es die zuletzt eingestellte Position.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte
Position ein, die der zuletzt gespeicher-
ten am nächsten kommt.
Wenn Sie den Bildschirm
schließen, während die Audio-
und Telematikanlage in Betrieb
ist, klappt er bei einem ausgehenden
Telefonanruf, einem Sprachbefehl
oder bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf.

AUSSTATTUNG
11 2
ABLAGEMÖGLICHKEITEN FÜR DEN FAHRER

Staufach

Enthält spezielle Ablagen zur Aufbe-
wahrung der Borddokumente, ...


)
Um den Behälter zu öffnen, ziehen
Sie am Griff und kippen Sie das
Staufach an.

BELEUCHTETES
HANDSCHUHFACH
Im Handschuhfach befi nden sich Abla-
gen, Audioanschlüsse für einen tragbaren
Player und ein SIM-Karteneinschub (nur
in Verbindung mit WIP Com 3D), ...


)
Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öffnen
des Deckels ein.
SONNENBLENDE
Schutz gegen das von vorn oder seitlich
einfallende Sonnenlicht mit beleuch-
tetem Make-Up-Spiegel


)
Öffnen Sie bei eingeschalteter
Zündung die Abdeckklappe; der
Spiegel wird automatisch beleuchtet.
An der Sonnenblende befi ndet sich
auch ein Kartenhalter.

Kartenhalter

Ermöglichen beispielsweise das Auf-
bewahren eines Mauttickets oder einer
Parkkarte.


Münzfach

Ablagefach
Um einen tragbaren Player an-
zuschließen oder eine SIM-Karte
einzulegen siehe Abschnitt "Au-
dioanlage und Telematik".

AUSSTATTUNG
113
12 V STECKDOSEN FÜR ZUBEHÖR


)
Um ein Zubehörteil mit 12 V Be-
triebsspannung (maximale Leistung:
120 Watt) anzuschließen, entfernen
Sie die Verschlusskappe und ver-
wenden Sie einen geeigneten Ad-
apter.
Beachten Sie die angegebene Leistung,
damit Ihr Zubehörteil keinen Schaden
nimmt.
ARMLEHNE VORN
Komfortzubehör und Staumöglichkeit
für Fahrer und Beifahrer.


)
Heben Sie den Deckel auf der lin-
ken Seite an.


Staufach

Eine Belüftungsdüse liefert kühle Luft.
WIP PLUG - USB-GERÄT


Eine Anschlusseinheit, die aus einer
USB-Schnittstelle besteht, befi ndet sich
in der Armlehne vorn.
An ihr lässt sich ein tragbares Gerät,
z.B. ein iPod
® 5. Generation oder höher
oder ein USB-Stick anschließen.
Sie liest die Audiodateien (mp3, ogg,
wma, wav...), die auf Ihr Autoradio über-
tragen werden, um diese über die Laut-
sprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder
über die Betätigungen am Lenkrad oder
über das Bedienteil des Autoradios
steuern und diese in der Multifunktions-
anzeige anzeigen lassen.

Während sich das Gerät in Anwendung
befi ndet, wird es automatisch geladen.

Ausführlichere Informationen
zur Benutzung dieses Geräts
fi nden Sie unter "WIP Com
3D" bzw. "WIP Sound" im Abschnitt
"Audio und Telematik".
