2012 Lancia Ypsilon Manual de Uso e Manutenção (in Portuguese)

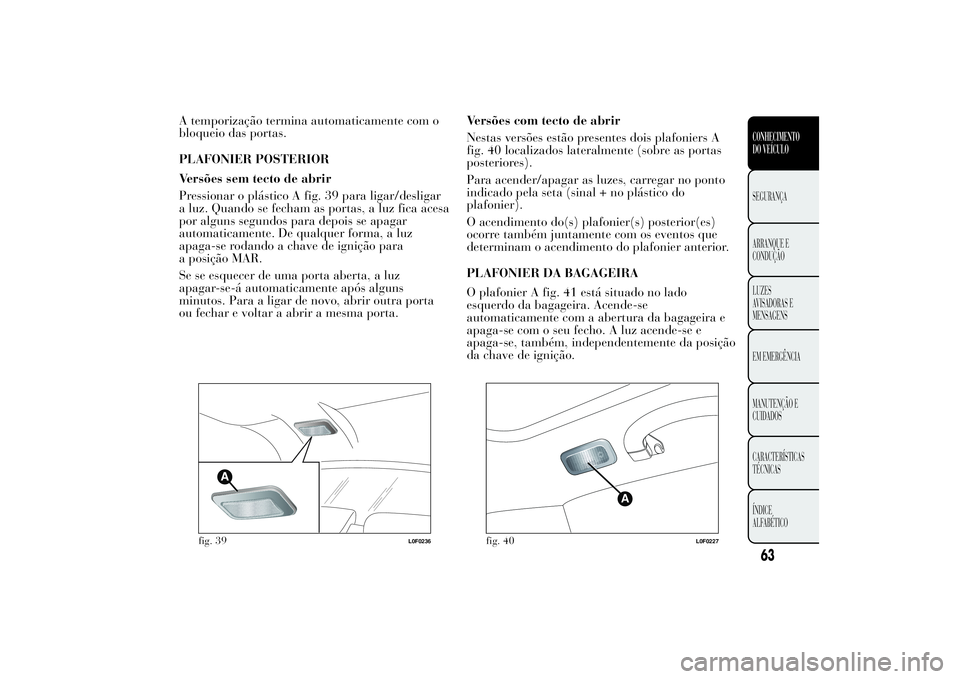

A temporização termina automaticamente com o
bloqueio das portas.
PLAFONIER POSTERIOR
Versões sem tecto de abrir
Pressionar o plástico A fig. 39 para ligar/desligar
a luz. Quando se fecham as portas, a luz fica acesa
por alguns segundos para depois se apagar
automaticamente. De qualquer forma, a luz
apaga-se rodando a chave de ignição para
a posição MAR.
Se se esquecer de uma porta aberta, a luz
apagar-se-á automaticamente após alguns
minutos. Para a ligar de novo, abrir outra porta
ou fechar e voltar a abrir a mesma porta.Versões com tecto de abrir
Nestas versões estão presentes dois plafoniers A
fig. 40 localizados lateralmente (sobre as portas
posteriores).
Para acender/apagar as luzes, carregar no ponto
indicado pela seta (sinal + no plástico do
plafonier).
O acendimento do(s) plafonier(s) posterior(es)
ocorre também juntamente com os eventos que
determinam o acendimento do plafonier anterior.
PLAFONIER DA BAGAGEIRA
O plafonier A fig. 41 está situado no lado
esquerdo da bagageira. Acende-se
automaticamente com a abertura da bagageira e
apaga-se com o seu fecho. A luz acende-se e
apaga-se, também, independentemente da posição
da chave de ignição.
fig. 39
L0F0236
A
fig. 40
L0F0227
63CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

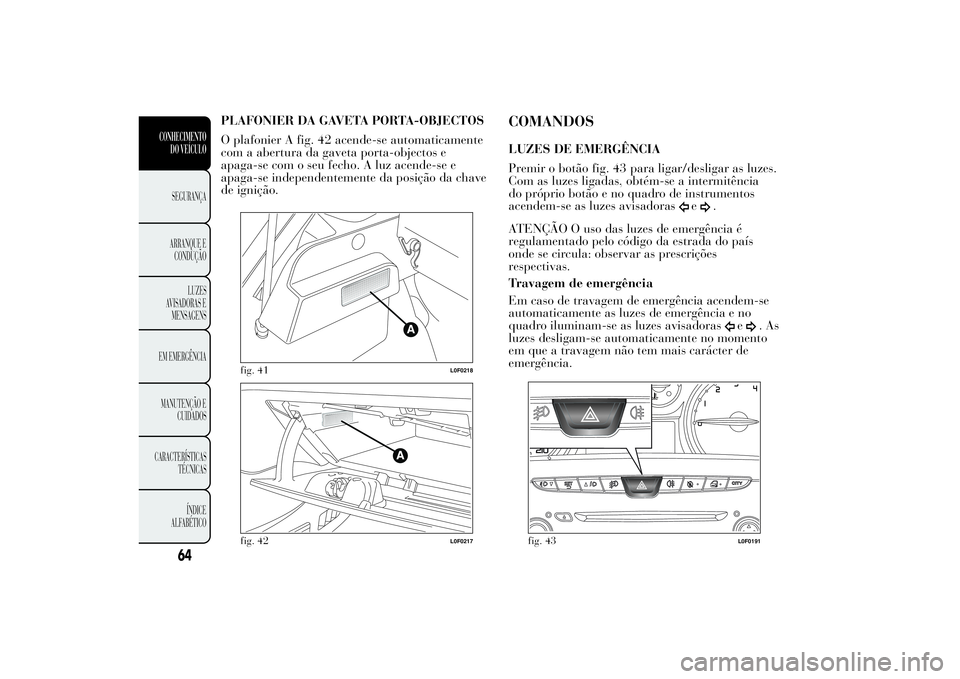

PLAFONIER DA GAVETA PORTA-OBJECTOS
O plafonier A fig. 42 acende-se automaticamente
com a abertura da gaveta porta-objectos e
apaga-se com o seu fecho. A luz acende-se e
apaga-se independentemente da posição da chave
de ignição.
COMANDOSLUZES DE EMERGÊNCIA
Premir o botão fig. 43 para ligar/desligar as luzes.
Com as luzes ligadas, obtém-se a intermitência
do próprio botão e no quadro de instrumentos
acendem-se as luzes avisadoras
e
.
ATENÇÃO O uso das luzes de emergência é
regulamentado pelo código da estrada do país
onde se circula: observar as prescrições
respectivas.
Travagem de emergência
Em caso de travagem de emergência acendem-se
automaticamente as luzes de emergência e no
quadro iluminam-se as luzes avisadoras
e
.As
luzes desligam-se automaticamente no momento
em que a travagem não tem mais carácter de
emergência.
fig. 41
L0F0218
fig. 42
L0F0217
fig. 43
L0F0191
64
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

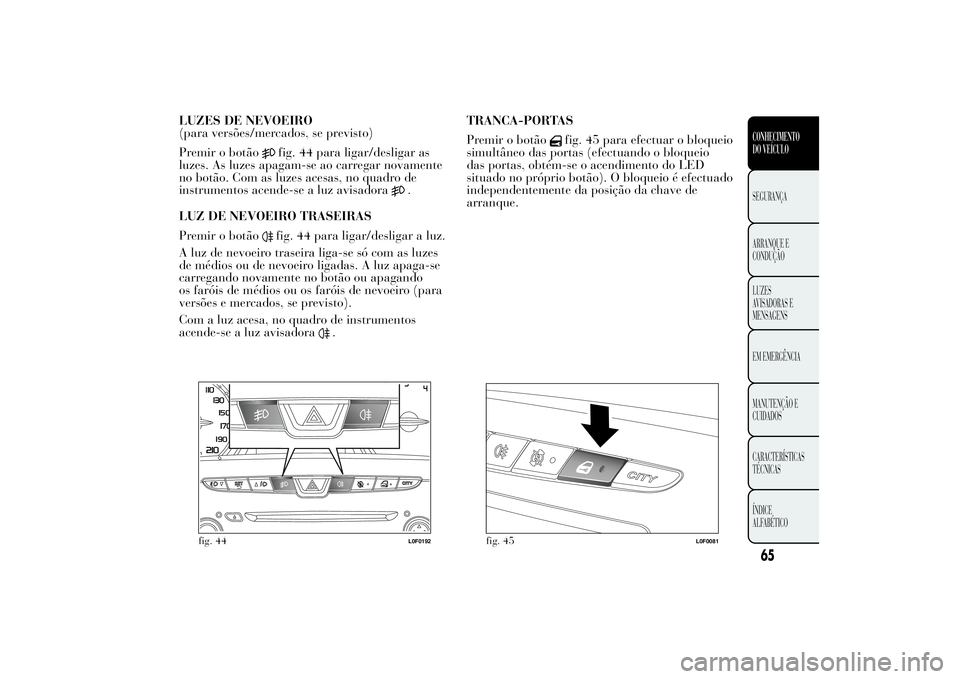

LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Premir o botão
fig. 44 para ligar/desligar as
luzes. As luzes apagam-se ao carregar novamente
no botão. Com as luzes acesas, no quadro de
instrumentos acende-se a luz avisadora
.
LUZ DE NEVOEIRO TRASEIRAS
Premir o botão
fig. 44 para ligar/desligar a luz.
A luz de nevoeiro traseira liga-se só com as luzes
de médios ou de nevoeiro ligadas. A luz apaga-se
carregando novamente no botão ou apagando
os faróis de médios ou os faróis de nevoeiro (para
versões e mercados, se previsto).
Com a luz acesa, no quadro de instrumentos
acende-se a luz avisadora
.TRANCA-PORTAS
Premir o botão
fig. 45 para efectuar o bloqueio
simultâneo das portas (efectuando o bloqueio
das portas, obtém-se o acendimento do LED
situado no próprio botão). O bloqueio é efectuado
independentemente da posição da chave de
arranque.
fig. 44
L0F0192
fig. 45
L0F0081
65CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

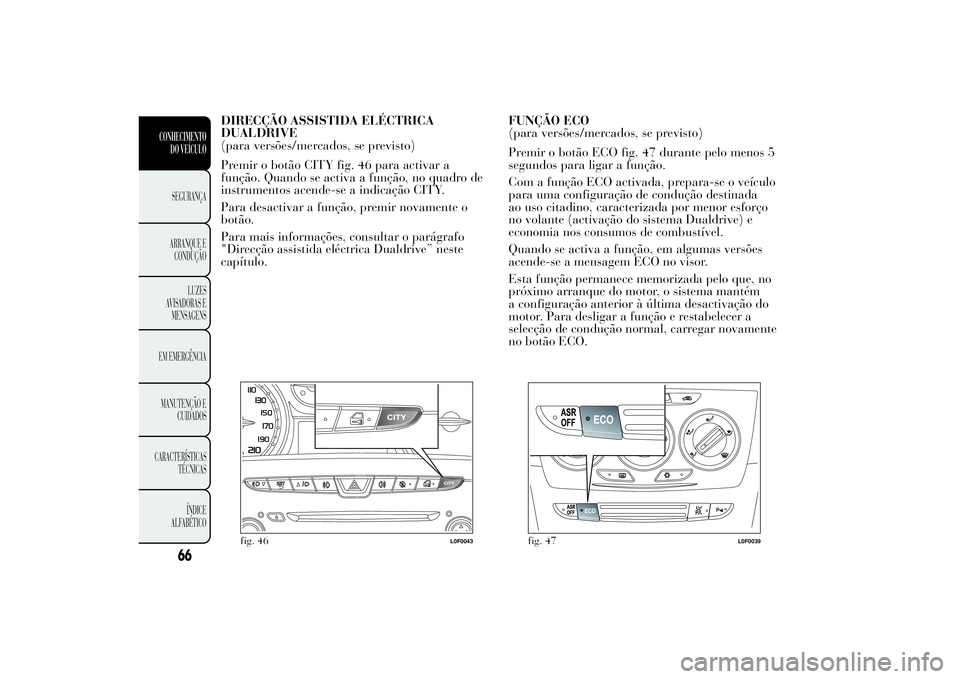

DIRECÇÃO ASSISTIDA ELÉCTRICA
DUALDRIVE
(para versões/mercados, se previsto)
Premir o botão CITY fig. 46 para activar a
função. Quando se activa a função, no quadro de
instrumentos acende-se a indicação CITY.
Para desactivar a função, premir novamente o
botão.
Para mais informações, consultar o parágrafo
"Direcção assistida eléctrica Dualdrive” neste
capítulo.FUNÇÃO ECO
(para versões/mercados, se previsto)
Premir o botão ECO fig. 47 durante pelo menos 5
segundos para ligar a função.
Com a função ECO activada, prepara-se o veículo
para uma configuração de condução destinada
ao uso citadino, caracterizada por menor esforço
no volante (activação do sistema Dualdrive) e
economia nos consumos de combustível.
Quando se activa a função, em algumas versões
acende-se a mensagem ECO no visor.
Esta função permanece memorizada pelo que, no
próximo arranque do motor, o sistema mantém
a configuração anterior à última desactivação do
motor. Para desligar a função e restabelecer a
selecção de condução normal, carregar novamente
no botão ECO.
fig. 46
L0F0043
fig. 47
L0F0039
66
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

SISTEMA DE BLOQUEIO DO COMBUSTÍVEL
Intervém em caso de choque provocando:
❒a interrupção da alimentação de combustível
com consequente desactivação do motor;
❒o desbloqiuio automático das portas;
❒o acendimento das luzes internas;
❒a activação das luzes de emergência.
Em algumas versões, a intervenção do sistema é
assinalada pela visualização de uma mensagem no
ecrã.
ATENÇÃO Inspeccionar cuidadosamente o veículo
para se certificar de que não existem fugas de
combustível, por exemplo no vão do motor, sob o
veículo ou em redor do depósito. Depois da
colisão, rodar a chave de ignição para STOP para
não descarregar a bateria.
Para restabelecer o correcto funcionamento do
veículo, efectuar o seguinte procedimento:
❒rodar a chave de arranque para MAR;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção direito;
❒activar o indicador de direcção esquerdo;
❒desactivar o indicador de direcção esquerdo;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção direito;
❒activar o indicador de direcção esquerdo;❒desactivar o indicador de direcção esquerdo;
❒rodar a chave de ignição para a posição STOP.
AVISO
Depois do impacto, caso se sinta o
cheiro de combustível ou se
verifiquem fugas no sistema de alimentação,
não reactivar o sistema, para evitar riscos
de incêndio.
67CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

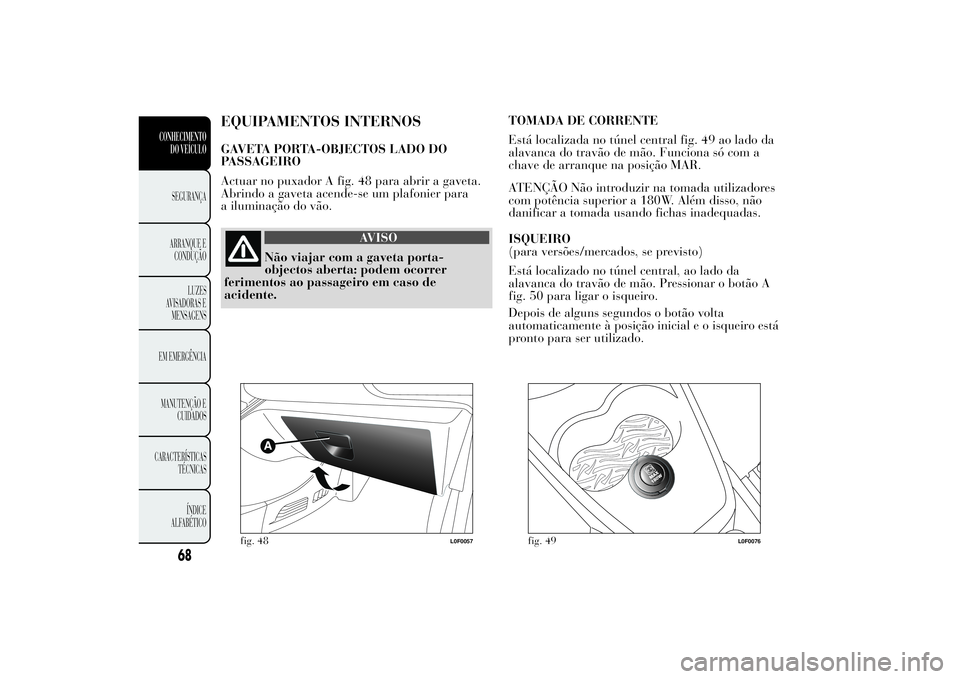

EQUIPAMENTOS INTERNOSGAVETA PORTA-OBJECTOS LADO DO
PASSAGEIRO
Actuar no puxador A fig. 48 para abrir a gaveta.
Abrindo a gaveta acende-se um plafonier para
a iluminação do vão.
AVISO
Não viajar com a gaveta porta-
objectos aberta: podem ocorrer
ferimentos ao passageiro em caso de
acidente.TOMADA DE CORRENTE
Está localizada no túnel central fig. 49 ao lado da
alavanca do travão de mão. Funciona só com a
chave de arranque na posição MAR.
ATENÇÃO Não introduzir na tomada utilizadores
com potência superior a 180W. Além disso, não
danificar a tomada usando fichas inadequadas.
ISQUEIRO
(para versões/mercados, se previsto)
Está localizado no túnel central, ao lado da
alavanca do travão de mão. Pressionar o botão A
fig. 50 para ligar o isqueiro.
Depois de alguns segundos o botão volta
automaticamente à posição inicial e o isqueiro está
pronto para ser utilizado.
fig. 48
L0F0057
fig. 49
L0F0076
68
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

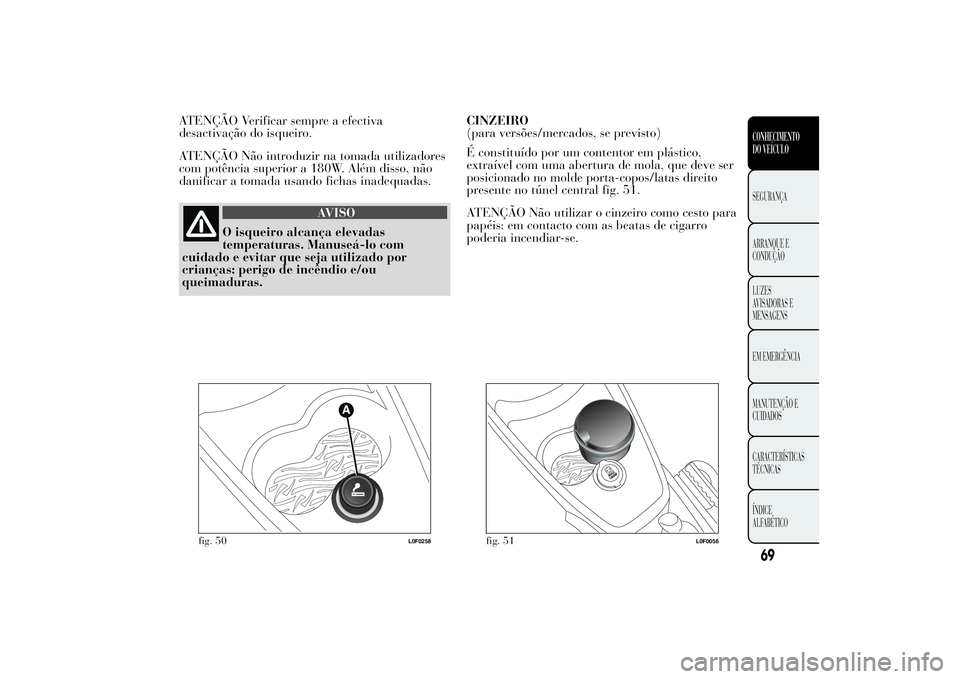

ATENÇÃO Verificar sempre a efectiva
desactivação do isqueiro.
ATENÇÃO Não introduzir na tomada utilizadores
com potência superior a 180W. Além disso, não
danificar a tomada usando fichas inadequadas.
AVISO
O isqueiro alcança elevadas
temperaturas. Manuseá-lo com
cuidado e evitar que seja utilizado por
crianças: perigo de incêndio e/ou
queimaduras.CINZEIRO
(para versões/mercados, se previsto)
É constituído por um contentor em plástico,
extraível com uma abertura de mola, que deve ser
posicionado no molde porta-copos/latas direito
presente no túnel central fig. 51.
ATENÇÃO Não utilizar o cinzeiro como cesto para
papéis: em contacto com as beatas de cigarro
poderia incendiar-se.
fig. 50
L0F0258
fig. 51
L0F0056
69CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

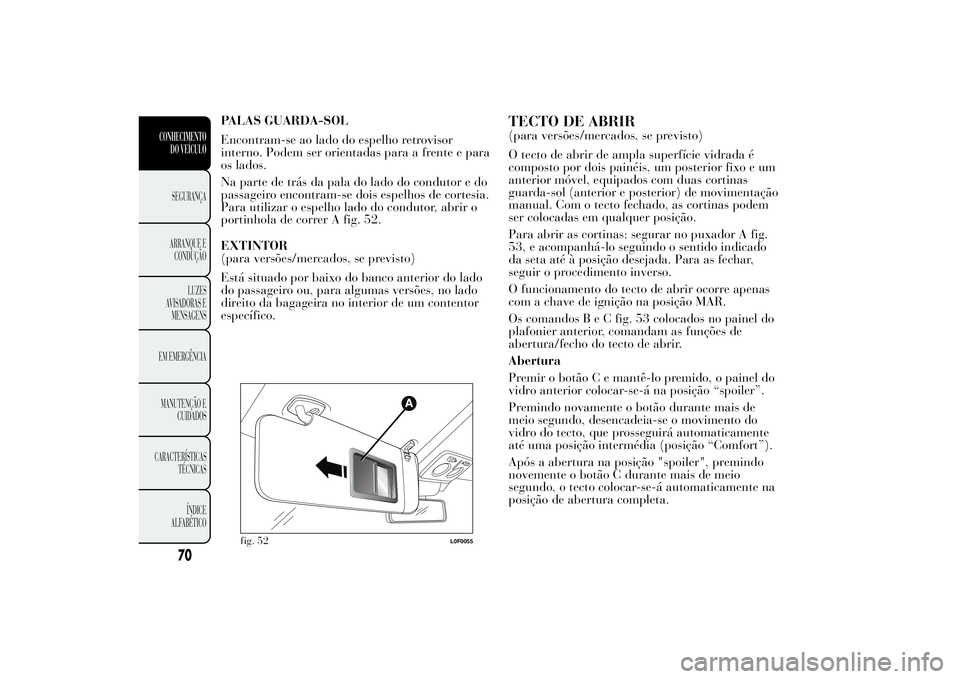

PALAS GUARDA-SOL
Encontram-se ao lado do espelho retrovisor
interno. Podem ser orientadas para a frente e para
os lados.
Na parte de trás da pala do lado do condutor e do
passageiro encontram-se dois espelhos de cortesia.
Para utilizar o espelho lado do condutor, abrir o
portinhola de correr A fig. 52.
EXTINTOR
(para versões/mercados, se previsto)
Está situado por baixo do banco anterior do lado
do passageiro ou, para algumas versões, no lado
direito da bagageira no interior de um contentor
específico.
TECTO DE ABRIR(para versões/mercados, se previsto)
O tecto de abrir de ampla superfície vidrada é
composto por dois painéis, um posterior fixo e um
anterior móvel, equipados com duas cortinas
guarda-sol (anterior e posterior) de movimentação
manual. Com o tecto fechado, as cortinas podem
ser colocadas em qualquer posição.
Para abrir as cortinas: segurar no puxador A fig.
53, e acompanhá-lo seguindo o sentido indicado
da seta até à posição desejada. Para as fechar,
seguir o procedimento inverso.
O funcionamento do tecto de abrir ocorre apenas
com a chave de ignição na posição MAR.
Os comandosBeCfig. 53 colocados no painel do
plafonier anterior, comandam as funções de
abertura/fecho do tecto de abrir.
Abertura
Premir o botão C e mantê-lo premido, o painel do
vidro anterior colocar-se-á na posição “spoiler”.
Premindo novamente o botão durante mais de
meio segundo, desencadeia-se o movimento do
vidro do tecto, que prosseguirá automaticamente
até uma posição intermédia (posição “Comfort”).
Após a abertura na posição "spoiler", premindo
novemente o botão C durante mais de meio
segundo, o tecto colocar-se-á automaticamente na
posição de abertura completa.
fig. 52
