2012 Lancia Ypsilon Manual de Uso e Manutenção (in Portuguese)

VERSÕES COM DISPLAY MULTIFUNÇÕES RECONFIGURÁVELA. Taquímetro (indicador de velocidade) B. Display multifunções reconfigurável C. Conta-rotações D. Indicador de
nível do combustível com luz avisadora da reserva E. Indicador da temperatura do líquido de arrefecimento do
motor com luz avisadora de temperatura máximafig. 3
L0F0001
7CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

TAQUÍMETRO (INDICADOR DE
VELOCIDADE)
Assinala a velocidade do veículo (taquímetro).
CONTA-ROTAÇÕES
Assinala o número de rotações do motor.
INDICADOR DIGITAL DO NÍVEL DE
COMBUSTÍVEL
O ponteiro indica a quantidade de combustível
presente no depósito.
E - depósito vazio
F - depósito cheio
O acendimento da luz avisadora A fig. 4 (em
algumas versões juntamente com a mensagem
visualizada no display) indica que no depósito
restam de5a7litros de combustível; neste caso,
proceder ao abastecimento o mais rapidamente
possível.
Não viajar com o depósito quase vazio: as
eventuais faltas de alimentação podem danificar o
catalisador.
ATENÇÃO Se o ponteiro se posicionar na
indicação E com a luz avisadora A intermitente,
significa que está presente uma anomalia no
sistema. Neste caso, contactar a Rede de
Assistência Lancia para proceder à verificação do
mesmo sistema.INDICADOR DA TEMPERATURA DO
LÍQUIDO DE ARREFECIMENTO DO MOTOR
O ponteiro indica a temperatura do líquido de
arrefecimento do motor.
C - Baixa temperatura do líquido de arrefecimento
do motor.
H - Alta temperatura do líquido de arrefecimento
do motor.
O acendimento da luz avisadora B fig. 4 (em
algumas versões juntamente com a mensagem
visualizado pelo ecrã multifunções) indica o
aumento excessivo da temperatura do líquido de
arrefecimento; neste caso, parar o motor e
contactar a Rede de Assistência Lancia.
fig. 4
L0F0026
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
Se o ponteiro da temperatura do
líquido de arrefecimento do motor se
posicionar na zona vermelha, desligar
imediatamente o motor e contactar a Rede de
Assistência Lancia.

DISPLAYO veículo pode estar equipado com display
multifunções/multifunções reconfigurável capaz
de oferecer informações úteis ao utilizador, em
função do anteriormente definido, durante a
condução do veículo.
Com a chave extraída do dispositivo de arranque,
com a abertura/fecho de uma porta, o display
activa-se mostrando durante alguns segundos a
hora e os quilómetros totais (ou milhas)
percorridos.
NOTA Com temperatura exterior muito baixa
(abaixo de 0°C), a visualização das informações
no visor pode ocorrer com tempos mais longos
relativamente ao funcionamento normal.ECRÃ "STANDARD" DISPLAY
MULTIFUNÇÕES
No display fig. 5 aparecem as seguintes
indicações:
ADataBGear Shift Indicator (indicação da mudança de
velocidade) (para versões/mercados, se previsto)CIndicação da função Start&Stop (para
versões/mercados, se previsto)D
Hora (sempre visualizada, também com chave
extraída e portas anteriores fechadas)
EConta-quilómetros (visualização dos
quilómetros/milhas percorridos)
9CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
FTemperatura externa (para versões/mercados, se
previsto)G
Posição de focagem dos faróis (somente com as
luzes de médios acesas)
H
Eventual activação da direcção assistida
eléctrica Dualdrive (mensagem CITY) ou
activação da modalidade de condução ECO
(mensagem ECO)
fig. 5
L0F1008

ECRÃ "STANDARD" DISPLAY
MULTIFUNÇÕES RECONFIGURÁVEL
No display fig. 6 aparecem as seguintes
indicações:AHoraBData ou visualização dos quilómetros (ou
milhas) totais percorridosCGear Shift Indicator (indicação da mudança de
velocidade) (para versões/mercados, se previsto)
D
Indicação da função Start&Stop (para
versões/mercados, se previsto)
EConta-quilómetros (visualização dos
quilómetros/milhas percorridos)
FPosição de focagem dos faróis (somente com as
luzes de médios acesas)G
Temperatura externa (para versões/mercados, se
previsto)
H
Sinalização do estado do veículo (por exemplo:
portas abertas, ou eventual presença de gelo
na estrada, etc.)
Em algumas versões, o display visualiza a pressão
da turbina.
fig. 6
L0F1007
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

GEAR SHIFT INDICATOR
O sistema “GSI” (Gear Shift Indicator) sugere ao
condutor que efectue uma mudança de velocidade
através de uma indicação própria no quadro de
bordo fig. 7. Através do GSI o condutor é avisado
que a passagem para outra mudança permitiria
uma poupança em termos de consumos.
Quando no display aparece o ícone SHIFT UP (
SHIFT), o GSI sugere passar para uma
velocidade com relação superior e quando no
display aparece o ícone SHIFT DOWN (SHIFT), o GSI sugere passar para uma
velocidade com relação inferior.
A indicação no quadro de instrumentos fica acesa
até o condutor efectuar uma mudança de
velocidade ou até as condições de condução
entrarem num perfil de missão tal que não é
necessária uma mudança de velocidade para
optimizar os consumos.WELCOME MOVEMENT
Em algumas versões, rodando a chave para a
posição MAR, obtém-se:
❒a movimentação rápida (subida/descida) dos
índices do taquímetro e do conta-rotações;
❒a iluminação dos índices gráficos/display;
❒a visualização do logótipo Lancia.
Movimentação dos índices
Se for extraída a chave do dispositivo de arranque
durante a movimentação dos índices, estes voltam
imediatamente para a posição inicial.
Depois de ter alcançado o valor de fim de escala,
os índices posicionam-se no valor assinalado
pelo veículo.
No arranque do motor, a movimentação dos
índices termina.
Iluminação dos índices gráficos/display
Decorridos alguns segundos após a introdução da
chave no dispositivo de arranque acendem-se
em sequência índices, gráficos e display.
Visualização do logótipo Lancia
Em fase de extracção da chave do dispositivo de
arranque (com portas fechadas), o display
permanece iluminado e visualiza o logótipo
Lancia. De seguida, é atenuada progressivamente
a iluminação do display até se apagar por
completo.fig. 7
L0F1010
11CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

BOTÕES DE COMANDO
NOTA Nas páginas seguintes estão descritos os
botões
e
fig. 8. Em algumas versões,
os botões sãoe
.
Para explorar o ecrã e as respectivas opções, para
cima ou para aumentar o valor visualizado.Pressão breve para aceder ao menu e/ou passar ao
ecrã seguinte ou confirmar a escolha pretendida.
Pressão prolongada para regressar ao ecrã
standard.Para explorar o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
Os botões
e
activam diferentes funções de
acordo com as seguintes situações:
❒no interior permitem explorar o menu para cima
ou para baixo;
❒durante as operações de definição permitem o
aumento ou a diminuição.MENU DE SETUP
O menu é composto por uma série de funções cuja
selecção, realizada através dos botões
e
,
permite o acesso a diferentes operações de escolha
e definição (setup) indicadas a seguir. Para
algumas entradas está previsto um submenu. O
menu pode ser activado com uma breve pressão
do botão
.
O menu é constituído pelas seguintes entradas:
❒MENU
❒ILUMINAÇÃO
❒BEEP VELOCIDADE
❒SENSOR DOS FARÓIS (para versões/mercados,
se previsto)
❒SENSOR DE CHUVA (para versões/mercados,
se previsto)
fig. 8
L0F0042
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

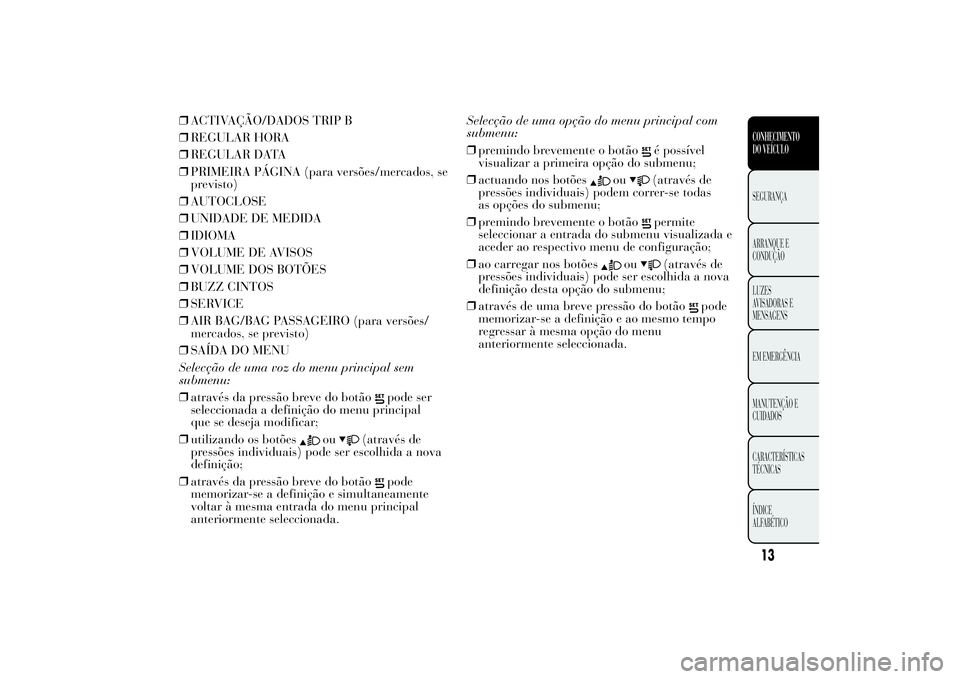

❒ACTIVAÇÃO/DADOS TRIP B
❒REGULAR HORA
❒REGULAR DATA
❒PRIMEIRA PÁGINA (para versões/mercados, se
previsto)
❒AUTOCLOSE
❒UNIDADE DE MEDIDA
❒IDIOMA
❒VOLUME DE AVISOS
❒VOLUME DOS BOTÕES
❒BUZZ CINTOS
❒SERVICE
❒AIR BAG/BAG PASSAGEIRO (para versões/
mercados, se previsto)
❒SAÍDA DO MENU
Selecção de uma voz do menu principal sem
submenu:
❒através da pressão breve do botão
pode ser
seleccionada a definição do menu principal
que se deseja modificar;
❒utilizando os botões
ou
(através de
pressões individuais) pode ser escolhida a nova
definição;
❒através da pressão breve do botão
pode
memorizar-se a definição e simultaneamente
voltar à mesma entrada do menu principal
anteriormente seleccionada.Selecção de uma opção do menu principal com
submenu:
❒premindo brevemente o botão
é possível
visualizar a primeira opção do submenu;
❒actuando nos botões
ou
(através de
pressões individuais) podem correr-se todas
as opções do submenu;
❒premindo brevemente o botãopermite
seleccionar a entrada do submenu visualizada e
aceder ao respectivo menu de configuração;
❒ao carregar nos botões
ou
(através de
pressões individuais) pode ser escolhida a nova
definição desta opção do submenu;
❒através de uma breve pressão do botão
pode
memorizar-se a definição e ao mesmo tempo
regressar à mesma opção do menu
anteriormente seleccionada.
13CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

OPÇÕES DO MENUMenu
Esta opção permite aceder ao interior do Menu de
Setup. Premir o botão
ou
para seleccionar
as várias opções do Menu. Pressionar por sua vez
longamente o botão
para regressar ao ecrã
standard.
Iluminação (regulação da iluminação no
interior do veículo) (apenas com as luzes de
mínimos acesas)
Esta função permite regular (para 8 níveis), com
as luzes de mínimos acesas, a intensidade
luminosa do quadro de instrumentos, dos
comandos do auto-rádio e dos comandos do
climatizador automático (para versões/mercados,
se previsto).
Para regular a intensidade luminosa, proceder do
seguinte modo:
premir brevemente o botão
, o display visualiza
no modo intermitente o nível definido
anteriormente;
premir o botão
ou
para regular o nível de
intensidade luminosa;
premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar ao
ecrã standard sem memorizar.Beep Velocidade (Limite de velocidade)
Esta função permite definir o limite de velocidade
do veículo ("km/h" ou "mph"), ultrapassado o
qual o utilizador é avisado.
Para seleccionar o limite de velocidade pretendido,
proceder do modo seguinte:
❒premir brevemente o botão
, o ecrã visualiza a
mensagem (Beep Vel.);
❒premir o botão
ou
para seleccionar a
activação ("On") ou a desactivação ("Off")
do limite de velocidade;
❒caso a função tenha sido activada (On), através
da pressão dos botõesou
seleccionar o
limite de velocidade pretendido e premir
para
confirmar a escolha.
NotaA definição é possível entre os 30 e os 200
km/h ou 20 e 125 mph, de acordo com a unidade
de medida anteriormente definida (consultar o
parágrafo "Regulação da unidade de medida
(Unidade de medida)") descrito de seguida. Cada
pressão do botão
/
provoca o aumento/
diminuição de 5 unidades. Mantendo premido
o botão
/
obtém-se o aumento / a
diminuição rápida em automático. Quando se está
próximo do valor pretendido, concluir a regulação
através de pressões únicas.
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
14
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
