2012 Lancia Ypsilon Manual de Uso e Manutenção (in Portuguese)

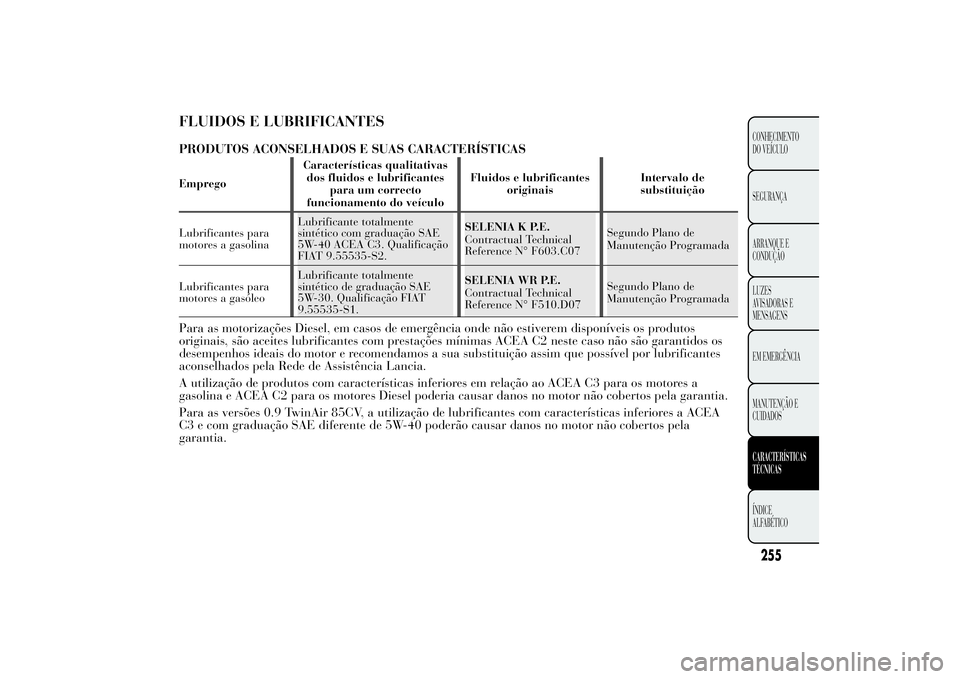

FLUIDOS E LUBRIFICANTESPRODUTOS ACONSELHADOS E SUAS CARACTERÍSTICASEmpregoCaracterísticas qualitativas
dos fluidos e lubrificantes
para um correcto
funcionamento do veículoFluidos e lubrificantes
originaisIntervalo de
substituição
Lubrificantes para
motores a gasolinaLubrificante totalmente
sintético com graduação SAE
5W-40 ACEA C3. Qualificação
FIAT 9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Segundo Plano de
Manutenção Programada
Lubrificantes para
motores a gasóleoLubrificante totalmente
sintético de graduação SAE
5W-30. Qualificação FIAT
9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Segundo Plano de
Manutenção ProgramadaPara as motorizações Diesel, em casos de emergência onde não estiverem disponíveis os produtos
originais, são aceites lubrificantes com prestações mínimas ACEA C2 neste caso não são garantidos os
desempenhos ideais do motor e recomendamos a sua substituição assim que possível por lubrificantes
aconselhados pela Rede de Assistência Lancia.
A utilização de produtos com características inferiores em relação ao ACEA C3 para os motores a
gasolina e ACEA C2 para os motores Diesel poderia causar danos no motor não cobertos pela garantia.
Para as versões 0.9 TwinAir 85CV, a utilização de lubrificantes com características inferiores a ACEA
C3 e com graduação SAE diferente de 5W-40 poderão causar danos no motor não cobertos pela
garantia.
255CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

EmpregoCaracterísticas qualitativas
dos fluidos e lubrificantes
para um correcto
funcionamento do veículoFluidos e lubrificantes
originaisAplicações

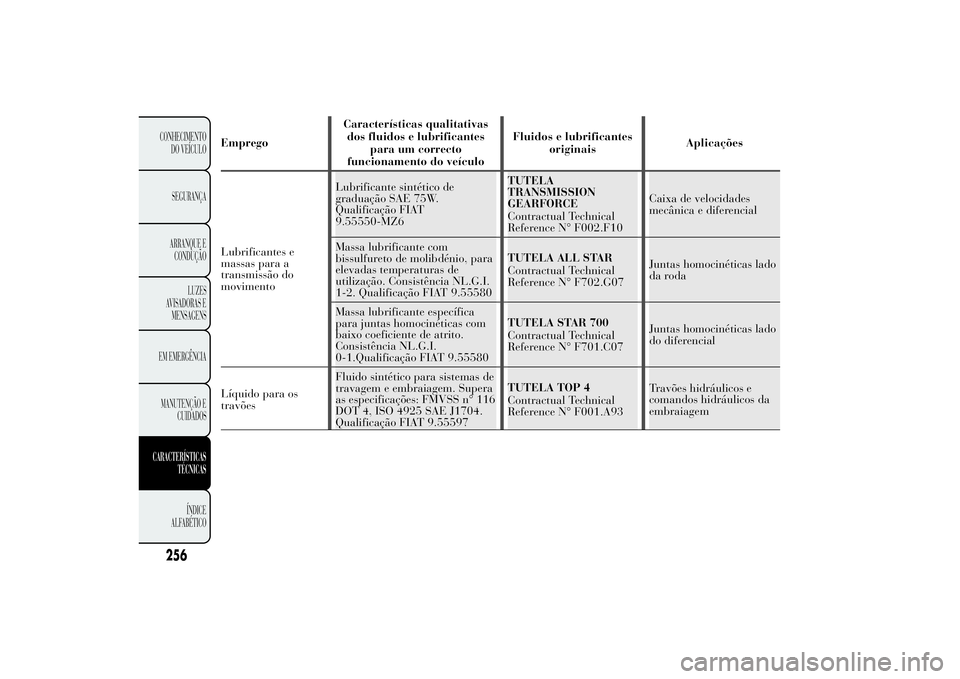

Lubrificantes e
massas para a
transmissão do
movimentoLubrificante sintético de
graduação SAE 75W.
Qualificação FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Caixa de velocidades
mecânica e diferencial
Massa lubrificante com
bissulfureto de molibdénio, para
elevadas temperaturas de
utilização. Consistência NL.G.I.
1-2. Qualificação FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
da roda
Massa lubrificante específica
para juntas homocinéticas com
baixo coeficiente de atrito.
Consistência NL.G.I.
0-1.Qualificação FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
do diferencial
Líquido para os
travõesFluido sintético para sistemas de
travagem e embraiagem. Supera
as especificações: FMVSS n° 116
DOT 4, ISO 4925 SAE J1704.
Qualificação FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Travões hidráulicos e
comandos hidráulicos da
embraiagem
256CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

EmpregoCaracterísticas qualitativas
dos fluidos e lubrificantes
para um correcto
funcionamento do veículoFluidos e lubrificantes
originaisAplicações

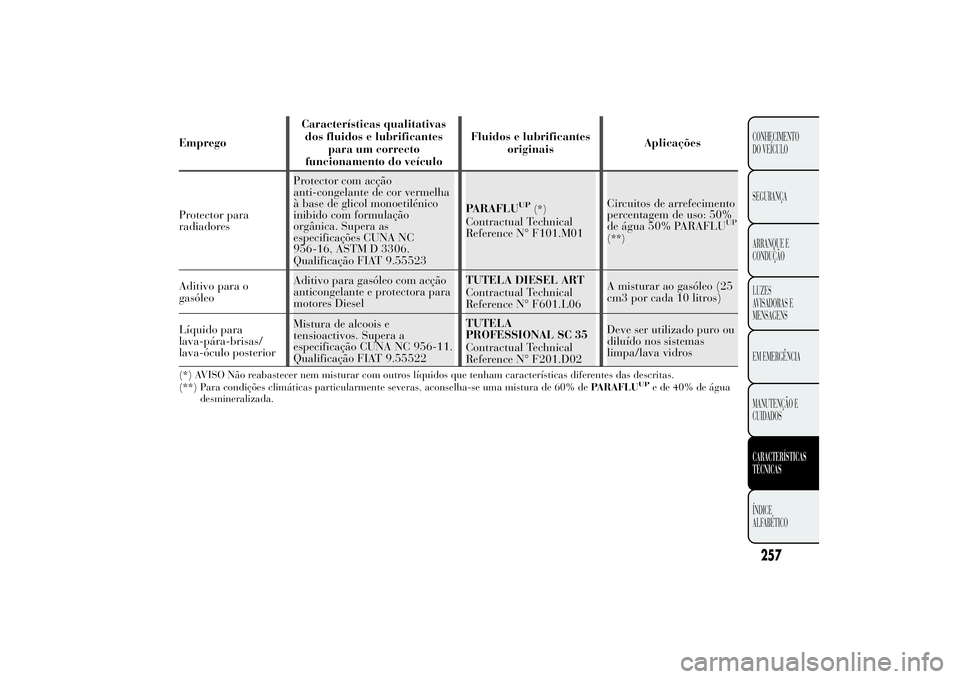

Protector para
radiadoresProtector com acção
anti-congelante de cor vermelha
à base de glicol monoetilénico
inibido com formulação
orgânica. Supera as
especificações CUNA NC
956-16, ASTM D 3306.
Qualificação FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Circuitos de arrefecimento
percentagem de uso: 50%
de água 50% PARAFLU
UP
(**)
Aditivo para o
gasóleoAditivo para gasóleo com acção
anticongelante e protectora para
motores DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06A misturar ao gasóleo (25
cm3 por cada 10 litros)
Líquido para
lava-pára-brisas/
lava-óculo posteriorMistura de alcoois e
tensioactivos. Supera a
especificação CUNA NC 956-11.
Qualificação FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Deve ser utilizado puro ou
diluído nos sistemas
limpa/lava vidros(*) AVISO Não reabastecer nem misturar com outros líquidos que tenham características diferentes das descritas.
(**) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% dePARAFLU
UP
e de 40% de água
desmineralizada.
257CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

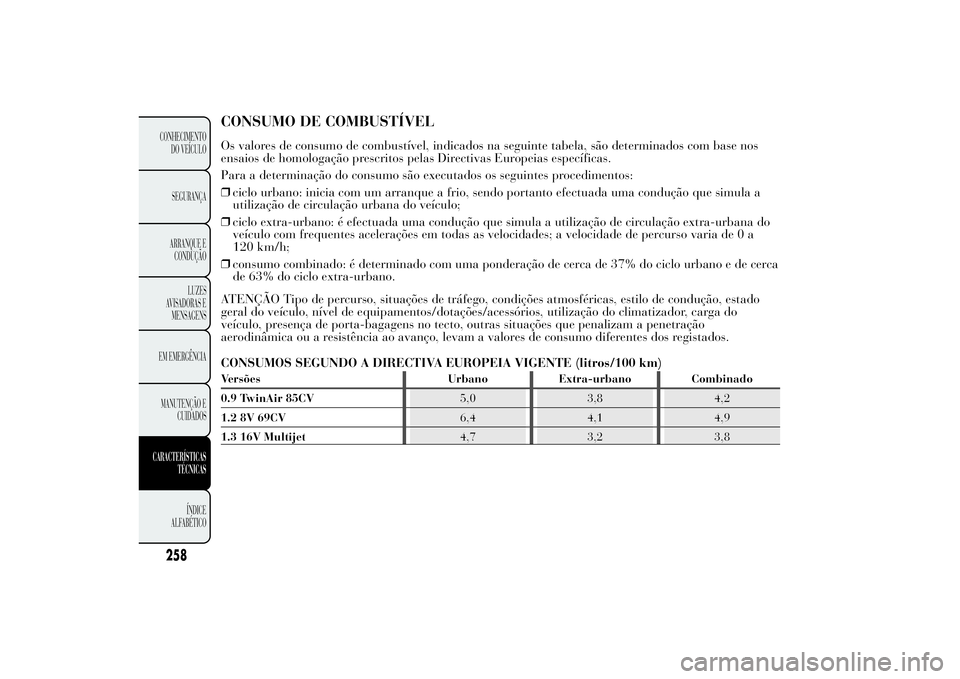

CONSUMO DE COMBUSTÍVELOs valores de consumo de combustível, indicados na seguinte tabela, são determinados com base nos
ensaios de homologação prescritos pelas Directivas Europeias específicas.
Para a determinação do consumo são executados os seguintes procedimentos:
❒ciclo urbano: inicia com um arranque a frio, sendo portanto efectuada uma condução que simula a
utilização de circulação urbana do veículo;
❒ciclo extra-urbano: é efectuada uma condução que simula a utilização de circulação extra-urbana do
veículo com frequentes acelerações em todas as velocidades; a velocidade de percurso varia de 0 a
120 km/h;
❒consumo combinado: é determinado com uma ponderação de cerca de 37% do ciclo urbano e de cerca
de 63% do ciclo extra-urbano.
ATENÇÃO Tipo de percurso, situações de tráfego, condições atmosféricas, estilo de condução, estado
geral do veículo, nível de equipamentos/dotações/acessórios, utilização do climatizador, carga do
veículo, presença de porta-bagagens no tecto, outras situações que penalizam a penetração
aerodinâmica ou a resistência ao avanço, levam a valores de consumo diferentes dos registados.
CONSUMOS SEGUNDO A DIRECTIVA EUROPEIA VIGENTE (litros/100 km)Versões Urbano Extra-urbano Combinado
0.9 TwinAir 85CV5,0 3,8 4,2
1.2 8V 69CV6,4 4,1 4,9
1.3 16V Multijet4,7 3,2 3,8
258CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

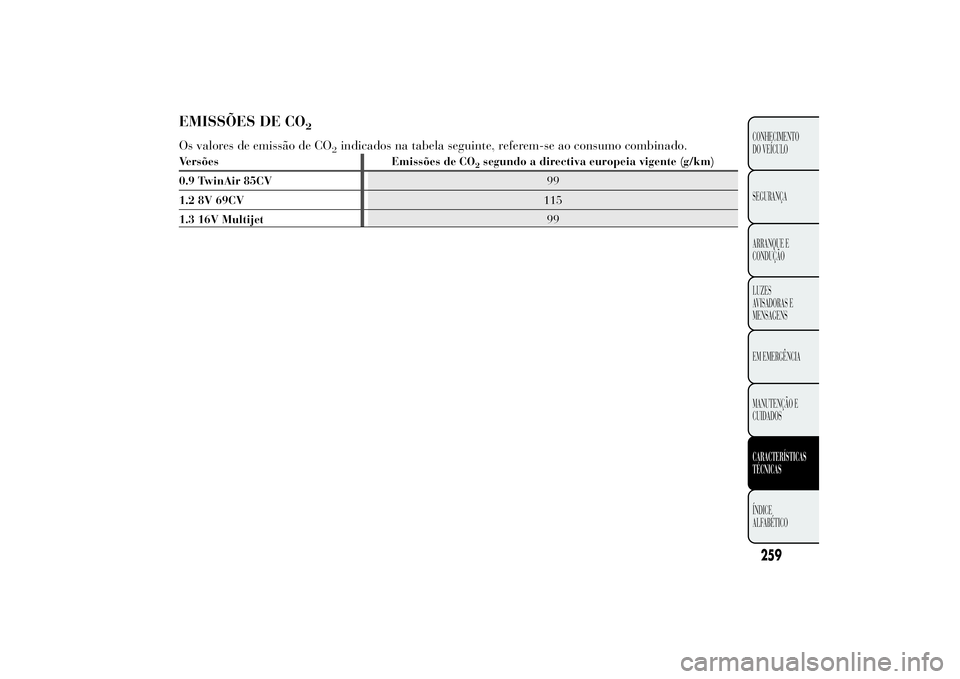

EMISSÕES DE CO
2
Os valores de emissão de CO
2indicados na tabela seguinte, referem-se ao consumo combinado.
Versões Emissões de CO
2segundo a directiva europeia vigente (g/km)
0.9 TwinAir 85CV99
1.2 8V 69CV115
1.3 16V Multijet99
259CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

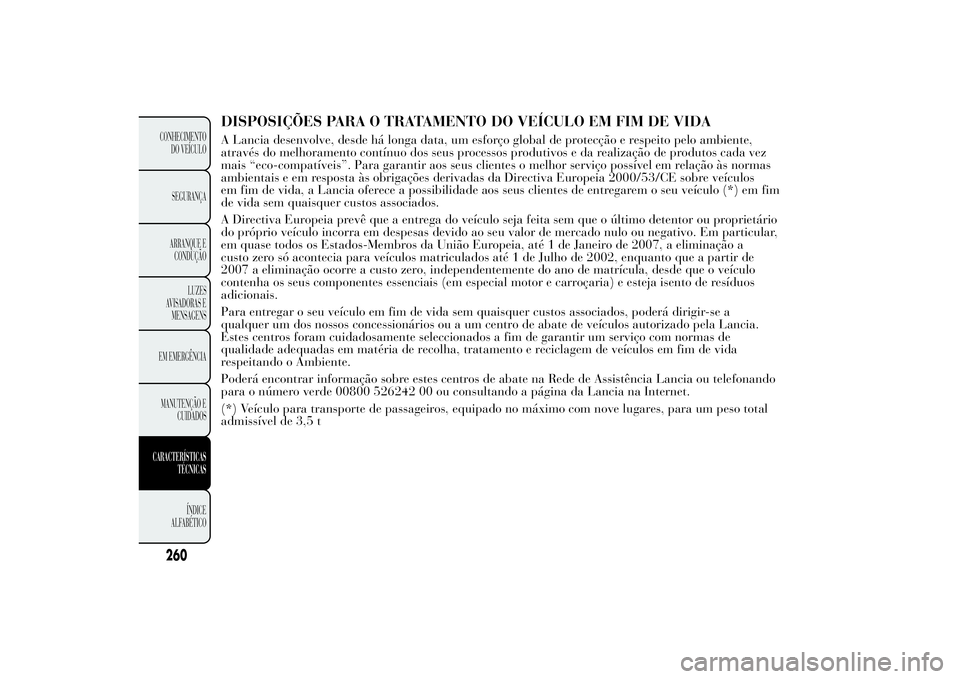

DISPOSIÇÕES PARA O TRATAMENTO DO VEÍCULO EM FIM DE VIDAA Lancia desenvolve, desde há longa data, um esforço global de protecção e respeito pelo ambiente,
através do melhoramento contínuo dos seus processos produtivos e da realização de produtos cada vez
mais “eco-compatíveis”. Para garantir aos seus clientes o melhor serviço possível em relação às normas
ambientais e em resposta às obrigações derivadas da Directiva Europeia 2000/53/CE sobre veículos
em fim de vida, a Lancia oferece a possibilidade aos seus clientes de entregarem o seu veículo (*) em fim
de vida sem quaisquer custos associados.
A Directiva Europeia prevê que a entrega do veículo seja feita sem que o último detentor ou proprietário
do próprio veículo incorra em despesas devido ao seu valor de mercado nulo ou negativo. Em particular,
em quase todos os Estados-Membros da União Europeia, até 1 de Janeiro de 2007, a eliminação a
custo zero só acontecia para veículos matriculados até 1 de Julho de 2002, enquanto que a partir de
2007 a eliminação ocorre a custo zero, independentemente do ano de matrícula, desde que o veículo
contenha os seus componentes essenciais (em especial motor e carroçaria) e esteja isento de resíduos
adicionais.
Para entregar o seu veículo em fim de vida sem quaisquer custos associados, poderá dirigir-se a
qualquer um dos nossos concessionários ou a um centro de abate de veículos autorizado pela Lancia.
Estes centros foram cuidadosamente seleccionados a fim de garantir um serviço com normas de
qualidade adequadas em matéria de recolha, tratamento e reciclagem de veículos em fim de vida
respeitando o Ambiente.
Poderá encontrar informação sobre estes centros de abate na Rede de Assistência Lancia ou telefonando
para o número verde 00800 526242 00 ou consultando a página da Lancia na Internet.
(*) Veículo para transporte de passageiros, equipado no máximo com nove lugares, para um peso total
admissível de 3,5 t
260CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

ÍNDICE
APRESENTAÇÃO ....................................................263
CONSELHOS ........................................................263
CARACTERÍSTICAS TÉCNICAS...........................265
Altifalantes equipamento Áudio Base .....................265
Altifalantes do equipamento 360° HI-FI MUSIC ....265
GUIA RÁPIDO .........................................................266
Funções gerais........................................................267
Funções rádio.........................................................268
Funções do CD .......................................................268
Funções Media Player (apenas comBlue&Me™) .269
COMANDOS NO VOLANTE ..................................270
GENERALIDADES ..................................................272
FUNÇÕES E REGULAÇÕES ...................................273
LIGAR O AUTO-RÁDIO ........................................273
DESLIGAR O AUTO-RÁDIO .................................273
SELECÇÃO DAS FUNÇÕES RÁDIO .....................273
SELECÇÃO DA FUNÇÃO DE CD .........................274
FUNÇÃO DE MEMÓRIA DA FONTE DE ÁUDIO ..274
REGULAÇÃO DO VOLUME .................................274
FUNÇÃO MUTE/PAUSA .......................................274
REGULAÇÕES ÁUDIO..........................................274
REGULAÇÃO DE TONS (graves/agudos)..............275
REGULAÇÃO DO BALANÇO ................................275
REGULAÇÃO DO FADER .....................................276
FUNÇÃO LOUDNESS ...........................................276
FUNÇÃO EQ ........................................................276
FUNÇÃO USER EQ SETTINGS ...........................277
MENU....................................................................277
Função AF SWITCHING .......................................278
Função TRAFFIC INFORMATION ........................278Função REGIONAL MODE ...................................279
Função MP3 DISPLAY ..........................................280
Função SPEED VOLUME .....................................280
Função RADIO ON VOLUME ...............................280
Função SPEECH VOLUME ..................................281
Função AUX OFFSET ..........................................281
Função RADIO OFF ..............................................282
Função SYSTEM RESET .......................................282
PRÉ-INSTALAÇÃO DO TELEFONE .....................282
PROTECÇÃO ANTIFURTO ...................................282
RÁDIO (TUNER) .....................................................284
INTRODUÇÃO ......................................................284
SELECÇÃO DA BANDA DE FREQUÊNCIA ..........284
BOTÕES DE PRÉ-SELECÇÃO..............................284
MEMORIZAÇÃO DA ÚLTIMA ESTAÇÃO
OUVIDA ................................................................284
SINTONIZAÇÃO AUTOMÁTICA...........................285
SINTONIZAÇÃO MANUAL ...................................285
FUNÇÃO AUTOSTORE ........................................285
RECEPÇÃO DE UMA MENSAGEM DE
EMERGÊNCIA ......................................................286
FUNÇÃO EON (Enhanced Other Network)............286
EMISSORAS ESTEREOFÓNICAS .........................286
LEITOR DE CD .......................................................287
INTRODUÇÃO ......................................................287
SELECÇÃO DO LEITOR DE CD...........................287
INTRODUZIR/EJECTAR UM CD ..........................287
INDICAÇÕES NO VISOR ......................................288
SELECÇÃO DA FAIXA (avançar/retroceder); ........288
AVANÇO RÁPIDO/RETROCESSO RÁPIDO DE
FAIXAS ..................................................................288
261
AUTO-RÁDIO

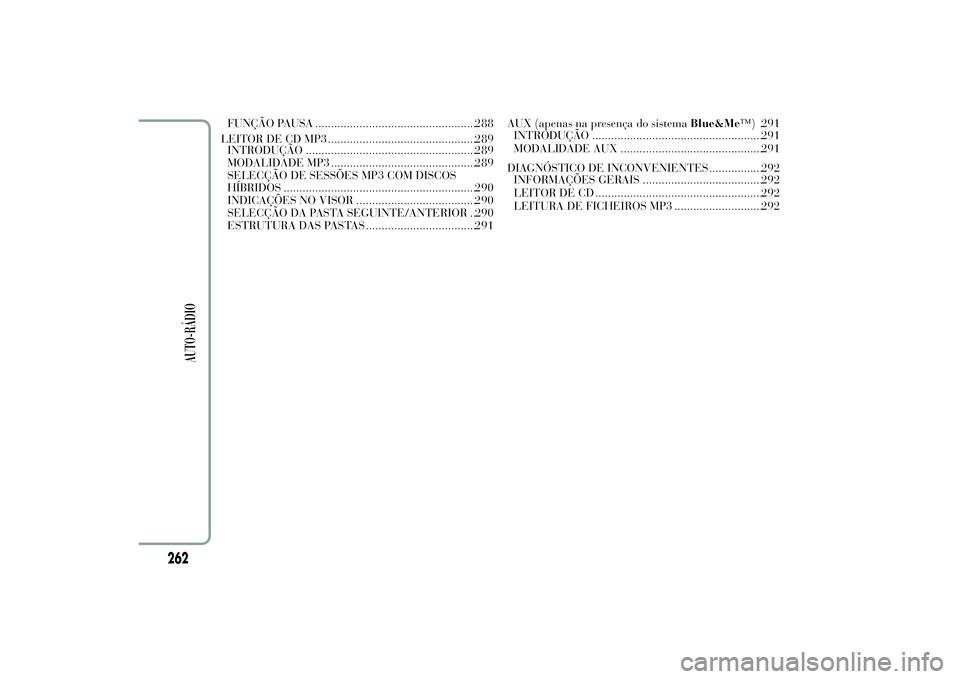

FUNÇÃO PAUSA ...................................................288
LEITOR DE CD MP3 ...............................................289
INTRODUÇÃO ......................................................289
MODALIDADE MP3 ..............................................289
SELECÇÃO DE SESSÕES MP3 COM DISCOS
HÍBRIDOS .............................................................290
INDICAÇÕES NO VISOR ......................................290
SELECÇÃO DA PASTA SEGUINTE/ANTERIOR ..290
ESTRUTURA DAS PASTAS ...................................291AUX (apenas na presença do sistemaBlue&Me™) .291
INTRODUÇÃO ......................................................291
MODALIDADE AUX .............................................291
DIAGNÓSTICO DE INCONVENIENTES .................292
INFORMAÇÕES GERAIS ......................................292
LEITOR DE CD .....................................................292
LEITURA DE FICHEIROS MP3 ............................292
262
AUTO-RÁDIO
