INACTIVIDADE DO VEÍCULO
Nos casos de inactividade do veículo, prestar
particular atenção ao corte da alimentação
eléctrica da bateria.
O procedimento deve ser efectuado desligando o
conector A fig. 72 (através da acção no botão
B) do sensor C de monitorização do estado da
bateria instalado no pólo negativo D da própria
bateria. Este sensor nunca deve ser desligado
do pólo, excepto no caso de substituição da
bateria.
AVISO
Em caso de substituição da bateria,
dirigir-se sempre à Rede de
Assistência Lancia. Substituir a bateria por
uma do mesmo tipo (HEAVY DUTY) e com as
mesmas características.ARRANQUE DE EMERGÊNCIA
Em caso de arranque de emergência com bateria
auxiliar, não ligar nunca o cabo negativo (-) da
bateria auxiliar ao pólo negativo A fig. 73 da
bateria do veículo, mas sim a um ponto de massa
motor/caixa de velocidades.
fig. 72
L0F0083
fig. 73
L0F0084
95CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

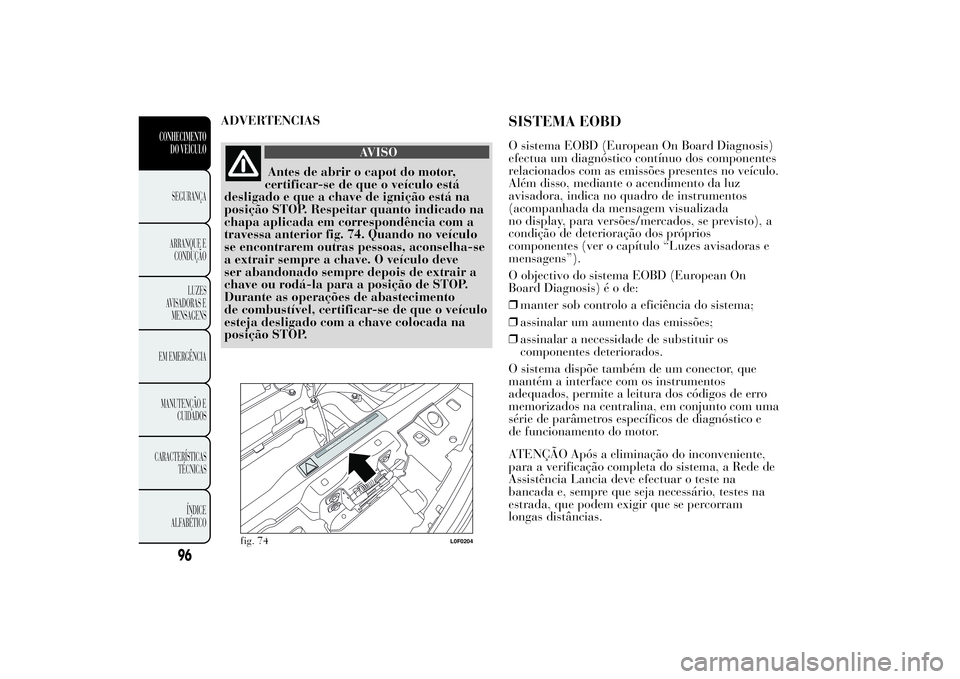

ADVERTENCIAS
AVISO
Antes de abrir o capot do motor,
certificar-se de que o veículo está
desligado e que a chave de ignição está na
posição STOP. Respeitar quanto indicado na
chapa aplicada em correspondência com a
travessa anterior fig. 74. Quando no veículo
se encontrarem outras pessoas, aconselha-se
a extrair sempre a chave. O veículo deve
ser abandonado sempre depois de extrair a
chave ou rodá-la para a posição de STOP.
Durante as operações de abastecimento
de combustível, certificar-se de que o veículo
esteja desligado com a chave colocada na
posição STOP.
SISTEMA EOBDO sistema EOBD (European On Board Diagnosis)
efectua um diagnóstico contínuo dos componentes
relacionados com as emissões presentes no veículo.
Além disso, mediante o acendimento da luz
avisadora, indica no quadro de instrumentos
(acompanhada da mensagem visualizada
no display, para versões/mercados, se previsto), a
condição de deterioração dos próprios
componentes (ver o capítulo “Luzes avisadoras e
mensagens”).
O objectivo do sistema EOBD (European On
Board Diagnosis)éode:
❒manter sob controlo a eficiência do sistema;
❒assinalar um aumento das emissões;
❒assinalar a necessidade de substituir os
componentes deteriorados.
O sistema dispõe também de um conector, que
mantém a interface com os instrumentos
adequados, permite a leitura dos códigos de erro
memorizados na centralina, em conjunto com uma
série de parâmetros específicos de diagnóstico e
de funcionamento do motor.
ATENÇÃO Após a eliminação do inconveniente,
para a verificação completa do sistema, a Rede de
Assistência Lancia deve efectuar o teste na
bancada e, sempre que seja necessário, testes na
estrada, que podem exigir que se percorram
longas distâncias.
fig. 74
L0F0204
96
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

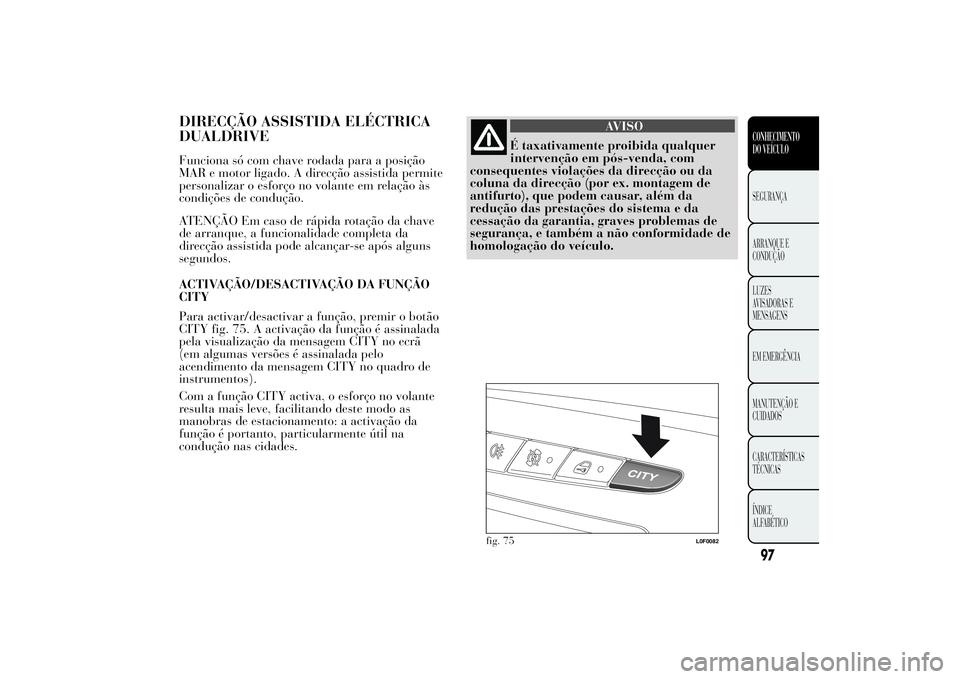

DIRECÇÃO ASSISTIDA ELÉCTRICA
DUALDRIVEFunciona só com chave rodada para a posição
MAR e motor ligado. A direcção assistida permite
personalizar o esforço no volante em relação às
condições de condução.
ATENÇÃO Em caso de rápida rotação da chave
de arranque, a funcionalidade completa da
direcção assistida pode alcançar-se após alguns
segundos.
ACTIVAÇÃO/DESACTIVAÇÃO DA FUNÇÃO
CITY
Para activar/desactivar a função, premir o botão
CITY fig. 75. A activação da função é assinalada
pela visualização da mensagem CITY no ecrã
(em algumas versões é assinalada pelo
acendimento da mensagem CITY no quadro de
instrumentos).
Com a função CITY activa, o esforço no volante
resulta mais leve, facilitando deste modo as
manobras de estacionamento: a activação da
função é portanto, particularmente útil na
condução nas cidades.
AVISO
É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direcção ou da
coluna da direcção (por ex. montagem de
antifurto), que podem causar, além da
redução das prestações do sistema e da
cessação da garantia, graves problemas de
segurança, e também a não conformidade de
homologação do veículo.
fig. 75
L0F0082
97CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

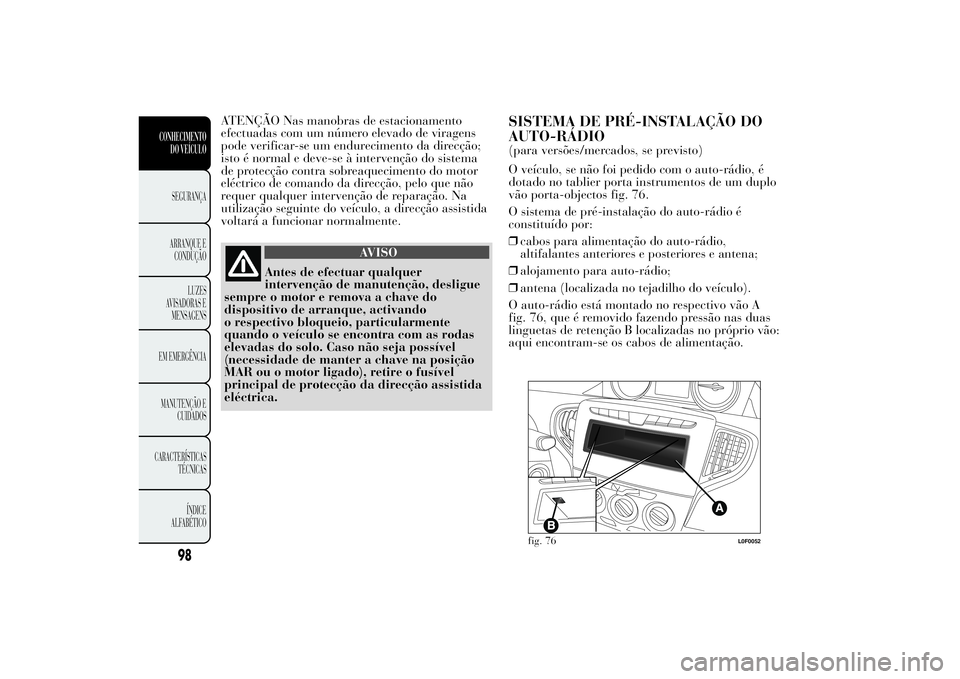

ATENÇÃO Nas manobras de estacionamento
efectuadas com um número elevado de viragens
pode verificar-se um endurecimento da direcção;
isto é normal e deve-se à intervenção do sistema
de protecção contra sobreaquecimento do motor
eléctrico de comando da direcção, pelo que não
requer qualquer intervenção de reparação. Na
utilização seguinte do veículo, a direcção assistida
voltará a funcionar normalmente.
AVISO
Antes de efectuar qualquer
intervenção de manutenção, desligue
sempre o motor e remova a chave do
dispositivo de arranque, activando
o respectivo bloqueio, particularmente
quando o veículo se encontra com as rodas
elevadas do solo. Caso não seja possível
(necessidade de manter a chave na posição
MAR ou o motor ligado), retire o fusível
principal de protecção da direcção assistida
eléctrica.
SISTEMA DE PRÉ-INSTALAÇÃO DO
AUTO-RÁDIO(para versões/mercados, se previsto)
O veículo, se não foi pedido com o auto-rádio, é
dotado no tablier porta instrumentos de um duplo
vão porta-objectos fig. 76.
O sistema de pré-instalação do auto-rádio é
constituído por:
❒cabos para alimentação do auto-rádio,
altifalantes anteriores e posteriores e antena;
❒alojamento para auto-rádio;
❒antena (localizada no tejadilho do veículo).
O auto-rádio está montado no respectivo vão A
fig. 76, que é removido fazendo pressão nas duas
linguetas de retenção B localizadas no próprio vão:
aqui encontram-se os cabos de alimentação.
fig. 76
L0F0052
98
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

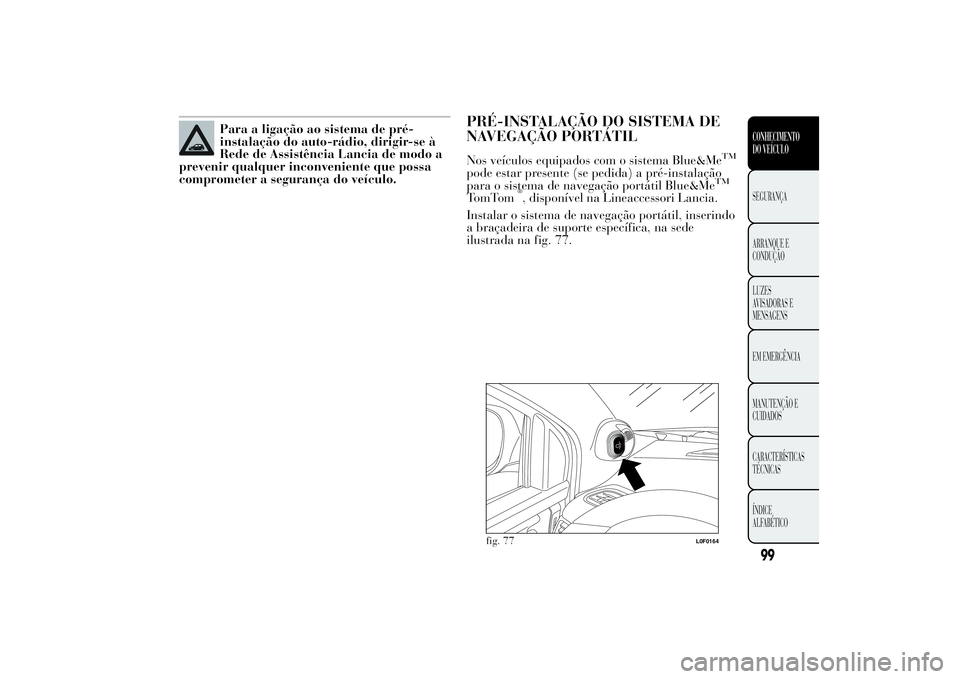

Para a ligação ao sistema de pré-
instalação do auto-rádio, dirigir-se à
Rede de Assistência Lancia de modo a
prevenir qualquer inconveniente que possa
comprometer a segurança do veículo.
PRÉ-INSTALAÇÃO DO SISTEMA DE
NAVEGAÇÃO PORTÁTILNos veículos equipados com o sistema Blue&Me
TM
pode estar presente (se pedida) a pré-instalação
para o sistema de navegação portátil Blue&Me
TM
TomTom
®, disponível na Lineaccessori Lancia.
Instalar o sistema de navegação portátil, inserindo
a braçadeira de suporte específica, na sede
ilustrada na fig. 77.
fig. 77
L0F0164
99CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

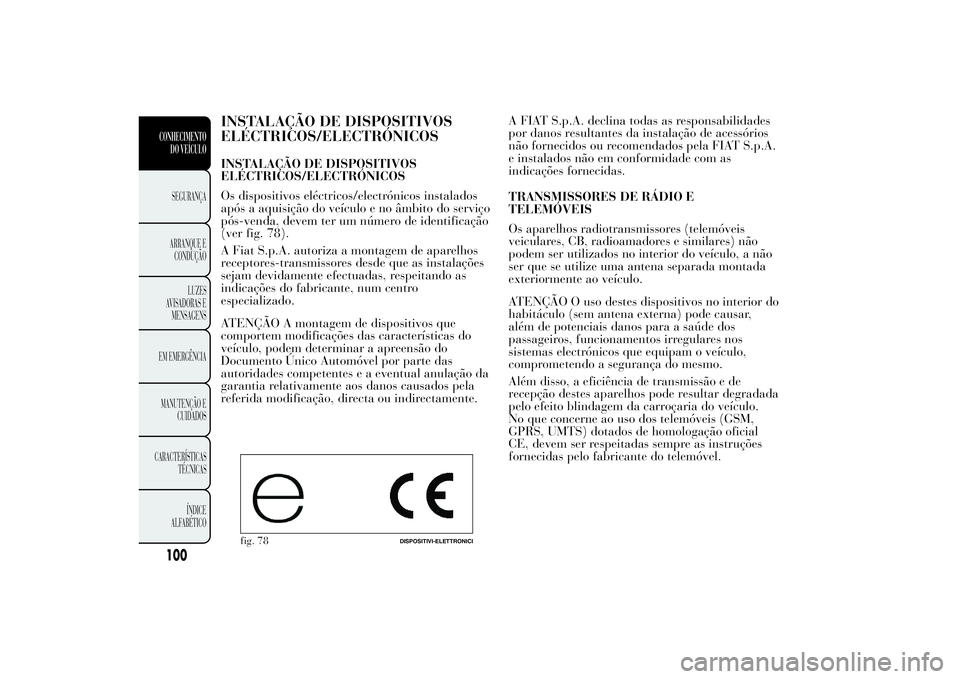

INSTALAÇÃO DE DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOSINSTALAÇÃO DE DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOS
Os dispositivos eléctricos/electrónicos instalados
após a aquisição do veículo e no âmbito do serviço
pós-venda, devem ter um número de identificação
(ver fig. 78).
A Fiat S.p.A. autoriza a montagem de aparelhos
receptores-transmissores desde que as instalações
sejam devidamente efectuadas, respeitando as
indicações do fabricante, num centro
especializado.
ATENÇÃO A montagem de dispositivos que
comportem modificações das características do
veículo, podem determinar a apreensão do
Documento Único Automóvel por parte das
autoridades competentes e a eventual anulação da
garantia relativamente aos danos causados pela
referida modificação, directa ou indirectamente.A FIAT S.p.A. declina todas as responsabilidades
por danos resultantes da instalação de acessórios
não fornecidos ou recomendados pela FIAT S.p.A.
e instalados não em conformidade com as
indicações fornecidas.
TRANSMISSORES DE RÁDIO E
TELEMÓVEIS
Os aparelhos radiotransmissores (telemóveis
veiculares, CB, radioamadores e similares) não
podem ser utilizados no interior do veículo, a não
ser que se utilize uma antena separada montada
exteriormente ao veículo.
ATENÇÃO O uso destes dispositivos no interior do
habitáculo (sem antena externa) pode causar,
além de potenciais danos para a saúde dos
passageiros, funcionamentos irregulares nos
sistemas electrónicos que equipam o veículo,
comprometendo a segurança do mesmo.
Além disso, a eficiência de transmissão e de
recepção destes aparelhos pode resultar degradada
pelo efeito blindagem da carroçaria do veículo.
No que concerne ao uso dos telemóveis (GSM,
GPRS, UMTS) dotados de homologação oficial
CE, devem ser respeitadas sempre as instruções
fornecidas pelo fabricante do telemóvel.
fig. 78
DISPOSITIVI-ELETTRONICI
100CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

SENSORES DE ESTACIONAMENTO(para versões/mercados, se previsto)
Estão situados no pára-choques traseiro do veículo
fig. 79 e têm a função de detectar e avisar o
condutor, através de um sinal acústico
intermitente, sobre a presença de obstáculos na
parte traseira do veículo.
ACTIVAÇÃO/DESACTIVAÇÃO
Os sensores activam-se automaticamente com o
engate da marcha-atrás. Com a diminuição da
distância do obstáculo situado atrás do veículo,
corresponde um aumento da frequência do sinal
acústico.SINALIZAÇÃO ACÚSTICA
Engatando a marcha-atrás e no caso de presença
de um obstáculo traseiro é activada uma
sinalização sonora que varia com o variar da
distância do obstáculo ao pára-choques.
Frequência da sinalização acústica:
❒aumenta com a diminuição da distância entre
veículo e obstáculo;
❒torna-se contínuo quando a distância que
separa o veículo do obstáculo é inferior a cerca
de 30 cm e pára imediatamente se a distância
do obstáculo aumentar;
❒permanece constante se a distância entre veículo
e o obstáculo permanecer inalterada.
Se os sensores detectam diversos obstáculos, é tido
em consideração apenas aquele que se encontra
mais próximo.
SINALIZAÇÃO DE ANOMALIAS
Eventuais anomalias dos sensores de
estacionamento são indicadas, durante o engate da
marcha-atrás, através do acendimento da luz
avisadora
no quadro de instrumentos e da
respectiva mensagem visualizada no ecrã
multifunções (para versões/mercados, se previsto)
(ver capítulo “Luzes avisadoras e mensagens”).
LANCIA
fig. 79
L0F0027
101CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

FUNCIONAMENTO COM ATRELADO
O funcionamento dos sensores é automaticamente
desactivado no acto da introdução da ficha do
cabo eléctrico do atrelado na tomada do gancho
de reboque do veículo.
Os sensores reactivam-se automaticamente
retirando a cavilha do cabo do reboque.
Para permitir o funcionamento
correcto do sistema, é indispensável
que os sensores estejam sempre limpos
de lama, sujidade, neve ou gelo. Durante a
limpeza dos sensores, ter o máximo cuidado
para não os riscar nem danificar; evitar a
utilização de panos secos, ásperos ou duros.
Os sensores devem ser lavados com água
limpa, eventualmente juntando champô para
automóvel. Nas estações de lavagem que
utilizam aparelhos a jacto de vapor ou de
água a alta pressão, limpar rapidamente os
sensores mantendo o jacto a mais de 10 cm de
distância.
AVISOS GERAIS
❒Durante as manobras de estacionamento,
prestar sempre a máxima atenção aos
obstáculos que se possam encontrar por cima ou
por baixo do sensor.
❒Os objectos colocados a curta distância, em
algumas circunstâncias não são detectados pelo
sistema e portanto podem danificar o veículo
ou ser danificados.De seguida, apresentamos algumas condições que
poderão influenciar as prestações do sistema de
estacionamento:
❒uma sensibilidade reduzida do sensor e
diminuição das prestações do sistema de auxílio
ao estacionamento poderão dever-se à presença
na superfície do sensor de: gelo, neve, lama,
pintura múltipla;
❒o sensor detecta um objecto não existente
("interferência de eco") provocado por
interferências de carácter mecânico, por
exemplo: lavagem do veículo, chuva (condições
extremas de vento), granizo;
❒as sinalizações enviadas pelo sensor podem ser
igualmente alteradas pela presença nas
proximidades de sistemas de ultra-sons (por ex.
travões pneumáticos de veículos pesados ou
martelos pneumáticos);
❒as prestações do sistema de auxílio ao
estacionamento podem ser igualmente
influenciadas pela posição dos sensores, por
exemplo, variando os alinhamentos (devido ao
desgaste dos amortecedores, suspensões) ou
substituição dos pneus, excesso de carga ou
modificações com o objectivo de rebaixar o
veículo.
102CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
