2012 Lancia Thema Instructieboek (in Dutch)

7
ONDERHOUD VAN UW AUTO
 MOTORCOMPARTIMENT — 3,6 L . . . . . . . . . . . 262
 MOTORCOMPARTIMENT — 3,0L DIESEL . . . . . 263
 BOORDDIAGNOSESYSTEEM — OBD II . . . . . . . 264
 VERVANGINGSONDERDELEN . . . . . . . . . . . . . 264
 ONDERHOUDSPROCEDURES . . . . . . . . . . . . . . 264  MOTOROLIE – BENZINEMOTOR . . . . . . . . . . 265
 MOTOROLIE – DIESELMOTOR . . . . . . . . . . . 265
 SYNTHETISCHE MOTOROLIE . . . . . . . . . . . 265
 ADDITIEVEN VOOR MOTOROLIE . . . . . . . . . 266
 AFVOEREN VAN AFGEWERKTEMOTOROLIE EN FILTERS . . . . . . . . . . . . . . . 266
 Motoroliefilter . . . . . . . . . . . . . . . . . . . . . . . . 266
 LUCHTREINIGINGSFILTER BENZINEMOTOR . . . . . . . . . . . . . . . . . . . . . . 266
 ONDERHOUDSVRIJE ACCU . . . . . . . . . . . . . 266
 ONDERHOUD VAN DE AIRCONDITIONING . . . . . . . . . . . . . . . . . . . . 267
 Aircoluchtfilter . . . . . . . . . . . . . . . . . . . . . . . 268
 SMEREN VAN CARROSSERIEDELEN . . . . . . 269
 WISSERBLADEN VOORRUITWISSERS . . . . . 269
 RUITENSPROEIERVLOEISTOF BIJVULLEN . . . . . . . . . . . . . . . . . . . . . . . . . . 270
259

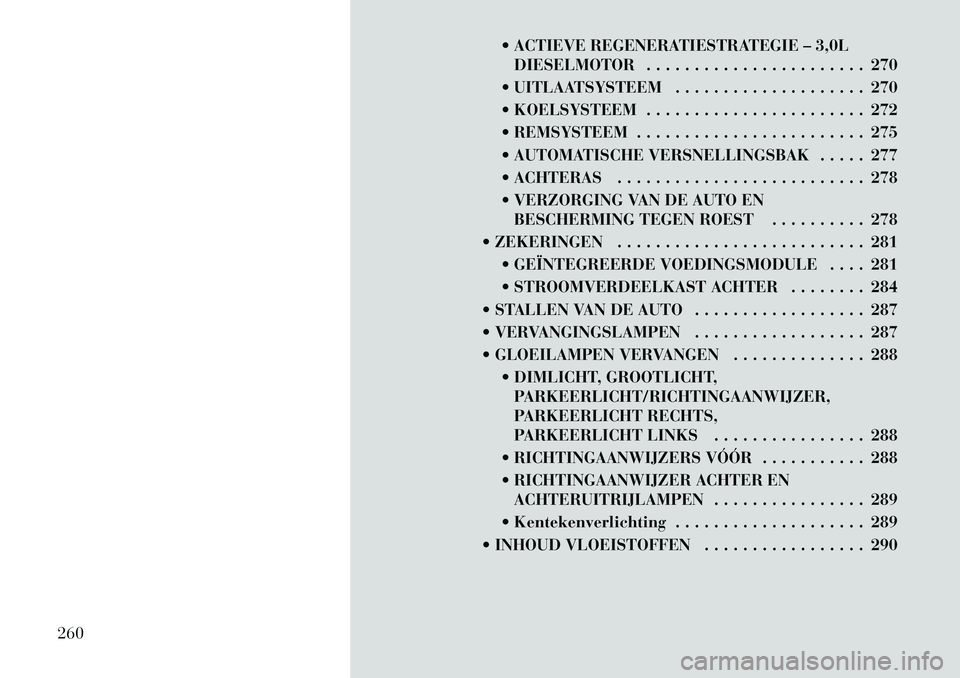

 ACTIEVE REGENERATIESTRATEGIE – 3,0LDIESELMOTOR . . . . . . . . . . . . . . . . . . . . . . . 270
 UITLAATSYSTEEM . . . . . . . . . . . . . . . . . . . . 270
 KOELSYSTEEM . . . . . . . . . . . . . . . . . . . . . . . 272
 REMSYSTEEM . . . . . . . . . . . . . . . . . . . . . . . . 275
 AUTOMATISCHE VERSNELLINGSBAK . . . . . 277
 ACHTERAS . . . . . . . . . . . . . . . . . . . . . . . . . . 278
 VERZORGING VAN DE AUTO EN BESCHERMING TEGEN ROEST . . . . . . . . . . 278
 ZEKERINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 281  GEÏNTEGREERDE VOEDINGSMODULE . . . . 281
 STROOMVERDEELKAST ACHTER . . . . . . . . 284
 STALLEN VAN DE AUTO . . . . . . . . . . . . . . . . . . 287
 VERVANGINGSLAMPEN . . . . . . . . . . . . . . . . . . 287
 GLOEILAMPEN VERVANGEN . . . . . . . . . . . . . . 288  DIMLICHT, GROOTLICHT,PARKEERLICHT/RICHTINGAANWIJZER,
PARKEERLICHT RECHTS,
PARKEERLICHT LINKS . . . . . . . . . . . . . . . . 288
 RICHTINGAANWIJZERS VÓÓR . . . . . . . . . . . 288
 RICHTINGAANWIJZER ACHTER EN ACHTERUITRIJLAMPEN . . . . . . . . . . . . . . . . 289
 Kentekenverlichting . . . . . . . . . . . . . . . . . . . . 289
 INHOUD VLOEISTOFFEN . . . . . . . . . . . . . . . . . 290
260

 VLOEISTOFFEN, SMEERMIDDELEN ENORIGINELE ONDERDELEN . . . . . . . . . . . . . . . . 291
 MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291
 CHASSIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 292
261

MOTORCOMPARTIMENT — 3,6 L1 — Geïntegreerde voedingsmodule (zekeringen) 5 — Luchtfilter
2 — Peilstok motorolie6 — Vulopening motorolie
3 — Deksel reservoir remvloeistof 7 — Aansluiting hulpstartkabel (pluspool)
4 — Reservoir koelvloeistof 8 — Reservoir ruitensproeiervloeistof
262

MOTORCOMPARTIMENT — 3,0L DIESEL1 — Volledig geïntegreerde voedingsmodule (zekeringen) 5 — Luchtfilter motor
2 — Vulopening motorolie 6 — Peilstok motorolie
3 — Reservoir remvloeistof 7 — Reservoir ruitensproeiervloeistof
4 — Reservoir koelvloeistof263

BOORDDIAGNOSESYSTEEM
— OBD IIUw auto is uitgerust met een geavan-
ceerd diagnosesysteem dat OBD II
heet (On-Board Diagnostic). Dit sys-
teem bewaakt de regelsystemen voor
uitlaatgasemissie, de motor en de au-
tomatische versnellingsbak. Als deze
systemen correct werken, zal uw auto
uitstekende prestaties leveren, brand-
stof besparen en lage emissiewaarden
hebben die aan de strengste eisen vol-doen.
Als een van deze systemen onderhoud
nodig heeft, zorgt het boorddiagnose-
systeem (OBD) ervoor dat het "sto-
ringslampje" (MIL) gaat branden.
Daarnaast slaat het systeem diagnos-
tische codes en andere gegevens op die
de onderhoudstechnicus kunnen hel-
pen bij het uitvoeren van reparaties.
Hoewel u gewoonlijk nog kunt rijden
en niet gesleept hoeft te worden, kunt
u toch best zo spoedig mogelijk uw
erkende dealer opzoeken voor repara-tie.
LET OP!
 Als u lange tijd blijft rijden meteen brandend storingsindicatie-
lampje (MIL), kan het emissiere-
gelsysteem verder beschadigd ra-
ken. Bovendien zal de motor meer
verbruiken en niet optimaal
draaien. De auto moet naar de
garage om emissietests te kunnen
uitvoeren.
 Als het storingslampje (MIL)
knippert terwijl de motor draait,
treden schade aan de katalysator
en vermogensverlies op. Raad-
pleeg onmiddellijk uw dealer.
VERVANGINGSONDER- DELEN
Het gebruik van originele onderdelen
voor normaal/periodiek onderhoud
en voor reparaties wordt ten zeerste
aanbevolen om zeker te zijn van de
gespecificeerde prestaties. Schade en
storingen die worden veroorzaakt
door het gebruik van andere dan ori-
ginele onderdelen voor onderhoud en
reparaties worden niet gedekt door de
garantie van de fabrikant. ONDERHOUDSPROCE- DURES
De volgende pagina's bevatten de vereiste
onderhoudswerkzaamheden
zoals vastgesteld door de fabrikant
van uw auto.
Naast de onderhoudsaspecten die ge-
noemd zijn in het onderhoudsschema
zijn er nog andere componenten die
op een later tijdstip onderhouden of
vervangen moeten worden.
LET OP!
 Het niet goed onderhouden van uw voertuig of het achterwege la-
ten van benodigde beurten en re-
paraties kan leiden tot duurdere
reparaties, schade aan andere on-
derdelen of slechtere prestaties
van het voertuig. Laat mogelijke
storingen onmiddellijk onderzoe-
ken bij een erkende dealer of ga-ragebedrijf.
(Vervolgd)
264

LET OP!(Vervolgd)
 Uw auto is geproduceerd met ver-
beterde vloeistoffen, waardoor de
prestaties en duurzaamheid van
uw auto behouden blijven en er
langere onderhoudsintervallen
mogelijk zijn. Gebruik geen che-
micaliën voor het spoelen van
deze onderdelen, omdat de chemi-
caliën uw motor, versnellingsbak,
stuurbekrachtiging of airconditio-
ning kunnen beschadigen. Derge-
lijke schade wordt niet gedekt
door de beperkte garantie van een
nieuw voertuig. Als het nodig is
om te spoelen vanwege een sto-
ring, gebruik daarvoor dan alleen
de voorgeschreven vloeistof.
MOTOROLIE – BENZINEMOTOR
Motoroliepeil controleren
Om een optimale smering van de mo-
tor te waarborgen, moet de motorolie
op het juiste peil worden gehouden.
Het ideale tijdstip voor een controle
van het motoroliepeil is ca. 5 minuten
nadat u een bedrijfswarme motor hebt afgezet, of ‘s ochtends voordat u
de motor de eerste keer start.
Controleer het oliepeil als de auto op
een vlakke ondergrond staat. Zo
krijgt u een meer nauwkeurige me-
ting. Zorg dat het oliepeil zich altijd
binnen het veilige gebied bevindt. Vul
0,95 liter olie bij wanneer het oliepeil
zich onderaan het SAFE-bereik be-
vindt, zodat het olieniveau weer tot
aan de bovenkant van het SAFE-
bereik komt.
LET OP!
Door te vullen met te veel of te wei-
nig motorolie kan schuimvorming
optreden of is er te weinig oliedruk.
Dat kan leiden tot motorschade.
Motorolie verversen
Raadpleeg "Onderhoudsschema"
voor de juiste onderhoudsintervallen.
Keuze van motorolie – 3,6-liter motor
Geheel synthetische motorolie SELE-
NIA K POWER met viscositeitsgraad
SAE 5W-30 die voldoet aan kwalifi-
catie FIAT 9.55535 API SN, ILSAC
GF-5 of een gelijkwaardig product. Op de motorolievuldop wordt tevens
de aanbevolen viscositeit van de mo-
torolie voor uw auto aangegeven. Zie
"Motorruimte" in "Onderhoud van
uw auto" voor meer informatie over
de locatie van de motorolievuldop.
MOTOROLIE – DIESELMOTOR
Keuze van motorolie – 3,0-liter motor
Geheel synthetische motorolie SELE-
NIA MULTIPOWER C3 met viscosi-
teitsgraad SAE 5W-30 die voldoet aan
kwalificatie FIAT 9.55535 API SM/
CF, ACEA C3 of een gelijkwaardig
product.
Ook op de olievuldop is de aanbevolen
motorolieviscositeit voor uw motor
aangegeven. Zie "Motorruimte" in
"Onderhoud van uw auto" voor meer
informatie over de locatie van de mo-
torolievuldop. SYNTHETISCHE MOTOROLIE
U mag synthetische motorolie gebrui-
ken mits de olie voldoet aan de aan-
bevolen kwaliteitsnormen en u de
265

aanbevolen verversingsintervallen
voor olie en oliefilter in acht neemt.
ADDITIEVEN VOOR MOTOROLIE
Voeg geen andere additieven toe aan
de motorolie, behalve kleurstoffen om
lekken op te sporen. Motorolie is een
geavanceerd en hoogwaardig product
waarvan de prestaties door additieven
nadelig kunnen worden beïnvloed.
AFVOEREN VAN AFGEWERKTE
MOTOROLIE EN FILTERS
Wees zorgvuldig bij het afvoeren van
afgewerkte motorolie en een ge-
bruikte motoroliefilter. Willekeurig
afgevoerde olie en motoroliefilters
kunnen een belasting voor het milieu
vormen. Neem contact op met uw
dealer, een benzinestation of de ge-
meentelijke overheid voor advies over
de juiste en veilige manier om verou-
derde olie of een gebruikt oliefilter af
te voeren.Motoroliefilter
Het motoroliefilter moet bij elke mo-
torolieverversingsbeurt door een
nieuw filter vervangen worden.
Keuze van het oliefilter
Alle motoren van de fabrikant hebben
een full-flow oliefilter voor eenmalig
gebruik. Kies ter vervanging een filter
van dit type. De kwaliteit van vervan-
gingsfilters is nogal wisselend. Alleen
hoogwaardige filters mogen gebruikt
worden. LANCIA-motoroliefilters
zijn van uitstekende kwaliteit en wor-
den daarom aanbevolen.
LUCHTREINIGINGSFILTER BENZINEMOTOR
Raadpleeg "Onderhoudsschema"
voor de juiste onderhoudsintervallen.
WAARSCHUWING!
Het luchtinlaatsysteem (luchtfilter-
huis, slangen, enz.) biedt bescher-
ming tegen terugslaan van de motor.
Verwijder het luchtinlaatsysteem
(luchtfilterhuis, slangen, enz.) al-
leen als dat nodig is in verband met
onderhoud of reparatie. Zorg dat er
niemand in de nabijheid van de mo-
torruimte staat voordat u de motor
start terwijl het luchtinlaatsysteem
(luchtfilterhuis, slangen, enz.) is
verwijderd. Er bestaat anders kans
op ernstig letsel.
Motorluchtfilter kiezen
De kwaliteit van vervangende motor-
luchtfilters is sterk wisselend. Alleen
hoogwaardige filters mogen gebruikt
worden. De motorluchtfilters van
Lancia zijn van uitstekende kwaliteit
en worden door de fabrikant aanbe-volen.
ONDERHOUDSVRIJE ACCU
De bovenzijde van de onderhoudsvrije
accu is permanent afgesloten. U hoeft
nooit water bij te vullen of onder-
houdswerkzaamheden uit te voeren.
266
