2012 Lancia Thema Instructieboek (in Dutch)

Locatie Patroonzekering Minizekering Omschrijving
18 50 A rood — Radiatorventilator 2
19 50 A rood — Stuurbekrachtiging 2
20 30 A roze — Ruitenwissermotor
21 30 A roze — Koplampsproeiers
22 — — Zekering – Reserve
23 — — Zekering – Reserve
24 — — Zekering – Reserve
28 — 25 amp Blanco Brandstofpomp
29 — 15 A blauw Transmissie/versnellingspook
30 — — Zekering – Reserve
31 — 25 amp Blanco Motormodule
32 — — Zekering – Reserve
33 — — Zekering – Reserve
34 — 25 amp Blanco Aandrijflijn 1
35 — 25 amp Blanco Aandrijflijn 2
36 — 10 A rood ABS-module
37 — 10 A rood Motormanagement/relais Rad-ventilator
38 — 10 A rood Airbagmodule
39 — 10 A rood Stuurbekrachtigingsmodule/koppelingsrelais airconditio-ning
48 — — Zekering – Reserve
49 — — Zekering – Reserve
50 — — Zekering – Reserve
(51) — 20 A geel Vacuümpomp
52 — — Zekering – Reserve
53 — — Zekering – Reserve
283

STROOMVERDEELKAST ACHTER
In de kofferruimte, onder het toe-
gangsdeksel van het reservewiel, be-
vindt zich een tweede stroomverdeel-
kast. Deze kast bevat zekeringen en
relais.
LET OP!
 Bij het aanbrengen van het dekselop de stroomverdeelkast moet het
deksel overal goed aansluiten en
stevig worden vergrendeld. Als dit
wordt nagelaten, kan er water in
de stroomverdeelkast komen en
kan het elektrisch systeem moge-
lijk uitvallen.
(Vervolgd)
LET OP!(Vervolgd)
 Vervang zekeringen uitsluitend
door exemplaren met dezelfde
ampèrewaarde. Wanneer u een ze-
kering vervangt door een met een
hogere ampèrewaarde, kan het
elektrische systeem zo gevaarlijk
overbelast raken. Als nieuwe ze-
keringen met de juiste ampère-
waarde meteen doorbranden, is er
een defect in het circuit dat gere-
pareerd dient te worden.
Locatie Patroonzekering Minizekering Omschrijving
2 60 A geel — PDC-voeding vóór 1
3 — — Zekering – Reserve
4 60 A geel — PDC-voeding vóór 2
5 30 A roze — Zonnedak
6 40 A groen — Exterieurverlichting 1
7 40 A groen — Exterieurverlichting 2
8 30 A roze — Interieurverlichting/pomp ruitensproeiers
9 30 A roze — Centrale portiervergrendeling
Het toegangspaneel openen
Stroomverdeelkast achter
284

Locatie Patroonzekering Minizekering Omschrijving
10 30 A roze — Bestuurdersportier
11 30 A roze — Passagiersportier
12 — 20 A geel Sigarettenaanstekers, instrumentenpaneel en aansluitcon-tact achterconsole
15 40 A groen — Verwarmings-/aircoventilator
16 — — Zekering — Reserve
17 — — Zekering — Reserve
18 — — Zekering — Reserve
19 — — Zekering — Reserve
20 — — Zekering — Reserve
21 — — Zekering — Reserve
22 — — Zekering — Reserve
23 — 10 A rood Brandstofklep/diagnosepoort
24 — 15 A blauw Radioscherm
25 — 10 A rood Bewaking bandenspanning
26 — — Zekering — Reserve
27 — 25 amp Blanco Versterker
31 — 25 amp Blanco Elektrisch verstelbare stoelen
32 — 15 A blauw HVAC-module/groep
33 — 15 A blauw Contactschakelaar/draadloze module
34 — 10 A rood Module stuurkolom/klok
35 — 10 A rood Sensor accu
36 — — Zekering — Reserve
37 — 15 A blauw Radio
38 — 20 A geel Aansluitcontact in armsteun
40 — — Zekering — Reserve
41 — — Zekering — Reserve
42 30 A roze — Ontwaseming achter
43 — 25 amp Blanco Verwarmde stoelen achter/stuurwiel
44 — 10 A rood Parkeerhulp/dode hoek/camera
45 — 15 A blauw Groep/achteruitkijkspiegel/kompas
285

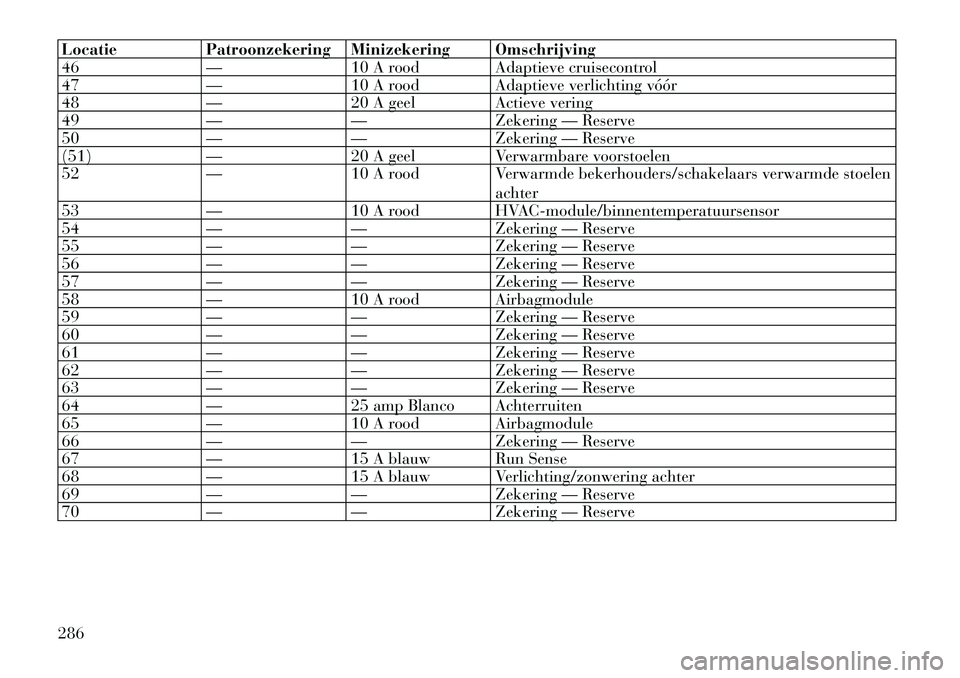

Locatie Patroonzekering Minizekering Omschrijving
46 — 10 A rood Adaptieve cruisecontrol
47 — 10 A rood Adaptieve verlichting vóór
48 — 20 A geel Actieve vering
49 — — Zekering — Reserve
50 — — Zekering — Reserve
(51) — 20 A geel Verwarmbare voorstoelen
52 — 10 A rood Verwarmde bekerhouders/schakelaars verwarmde stoelenachter
53 — 10 A rood HVAC-module/binnentemperatuursensor
54 — — Zekering — Reserve
55 — — Zekering — Reserve
56 — — Zekering — Reserve
57 — — Zekering — Reserve
58 — 10 A rood Airbagmodule
59 — — Zekering — Reserve
60 — — Zekering — Reserve
61 — — Zekering — Reserve
62 — — Zekering — Reserve
63 — — Zekering — Reserve
64 — 25 amp Blanco Achterruiten
65 — 10 A rood Airbagmodule
66 — — Zekering — Reserve
67 — 15 A blauw Run Sense
68 — 15 A blauw Verlichting/zonwering achter
69 — — Zekering — Reserve
70 — — Zekering — Reserve
286

STALLEN VAN DE AUTO
Als u meer dan 3 weken geen gebruik
maakt van uw auto, dient u voor-
zorgsmaatregelen te nemen ter be-
scherming van de accu.
 De minkabel (-) van de accu losne-men.
 Wanneer u de auto stalt, of twee weken of langer niet gebruikt (bijv.
bij vakantie), laat het aircosysteem
dan bij stationair toerental vijf mi-
nuten lang draaien in de buiten-
lucht met een hoge aanjagersnel-
heid. Zo krijgt het systeem
voldoende smering en is de kans op
schade aan de aircocompressor mi-
niem wanneer u het systeem weerstart. VERVANGINGSLAMPEN
Interieur Gloeilampnummer
Verlichting make-upspiegel/
kaartleeslampen . . . . . . . . . . W5W
Kofferruimteverlichting . . . . . . 562
Leeslampjes in
plafondconsole . . . . . . . . . . . . 578
Lampjes zonneklep . . . . . . . A6220
Verlichting handschoenenkastje
(voor bepaalde uitvoeringen/
markten) . . . . . . . . . . . . . . . . 194
Instapverlichting . . . . . . . . . . . 562Schakelstandindicatie-
lamp . . . . . . . . . . . . . JKLE14140
Optioneel portierbak /
bekerhouder . . . . . . . . . . . . . LED
(onderhoud bij erkende dealer)
OPMERKING:
Informeer bij uw dealer voor in-
structies over het vervangen van
verlichte schakelaars.
Alle interieurgloeilampen hebben een
glazen voet van het wig- of patroon-
type. Gloeilampjes met aluminium
fitting zijn niet goedgekeurd en moe-
ten bij vervanging niet worden ge-bruikt. Exterieur Gloeilampnummer
Dimlicht/grootlicht (bi-xenon
koplamp) . . . . . . . . . . . . . . . . D3S
(onderhoud bij erkende dealer)
Richtingaanwijzer
vóór . . . . . . . . . . . . . . PSY24WSV Parkeerlicht
vóór . . . . . . . . . . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Dagverlichting . . . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Mistlamp vóór (voor bepaalde
uitvoeringen/markten) . . . . . . H11
Parkeerlicht vóór . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Markeerverlichting vóór . . . . . LED
(onderhoud bij erkende dealer)
Zijknipperlichten . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Achterlicht/remlicht/
markeerverlichting . . . . . . . . . LED
(onderhoud bij erkende dealer)
Richtingaanwijzer achter . . WY21W
Mistlichten achter. . . . . . . . . . LED
(onderhoud bij erkende dealer)
Achteruitrijlamp . . . . . . . . . W16W
Derde remlicht (CHMSL) . . . . LED
(onderhoud bij erkende dealer)
Kentekenverlichting . . . . . . . W5W
287

GLOEILAMPEN
VERVANGEN
DIMLICHT, GROOTLICHT,
PARKEERLICHT/RICHTINGAANWIJZER,
PARKEERLICHT RECHTS,
PARKEERLICHT LINKS
Hogedrukontladingslamp (HID)
(voor bepaalde uitvoeringen/markten)
De koplampen zijn een soort hoog-
spanningsontladingsbuis. Zelfs wan-
neer de koplampschakelaar is uitge-
schakeld en de sleutel uit het
contactslot is gehaald, kan er hoog-
spanning zijn in het circuit.Daarom
mag u niet proberen om zelf een
koplamp te vervangen. Als een
koplamp defect raakt, moet u deze
door een erkende dealer laten ver-vangen.
WAARSCHUWING!
De fitting van de HID-koplamp
komt kort onder hoogspanning als
de koplampschakelaar naar de
stand ON wordt gedraaid. Als het
onderhoud niet correct wordt uitge-
voerd, kan deze hoogspanning een
ernstige elektrische schok of zelfs
elektrocutie veroorzaken. Neem
contact op met een erkende dealer.
OPMERKING:
De ingeschakelde koplampen van
voertuigen met HID-koplampen
hebben een blauwe tint. Na onge-
veer 10 seconden, wanneer het sys-
teem is opgeladen, vermindert de
intensiteit van de tint en wordt de
kleur witter.
Standaard dimlicht, grootlicht,
parkeerlicht/richtingaanwijzer,
parkeerlicht rechts, parkeerlichtlinks
1. Open de motorkap.OPMERKING:
Voor het vervangen van gloeilam-
pen van de koplamp aan de be- stuurderszijde kan het nodig zijn
het luchtfilterhuis te verwijderen.
2. Draai de eenheid van lamp en fit-
ting linksom en neem het geheel uit
het koplamphuis.
3. Verwijder de lamp uit de fitting en
breng de nieuwe lamp aan.
4. Plaats de eenheid van lamp en fit-
ting terug in het koplamphuis en
draai de eenheid rechtsom.
LET OP!
Raak de nieuwe gloeilamp niet met
de vingers aan. Oliecontaminatie
verkort de levensduur van de lamp.
Wanneer de lamp in contact komt
met vettigheid, reinig dan eerst met
reinigingsalcohol.
RICHTINGAANWIJZERS VÓÓR
1. Open de motorkap. OPMERKING:
Voor het vervangen van gloeilam-
pen van de koplamp aan de be-
stuurderszijde kan het nodig zijn
het luchtfilterhuis te verwijderen.
288

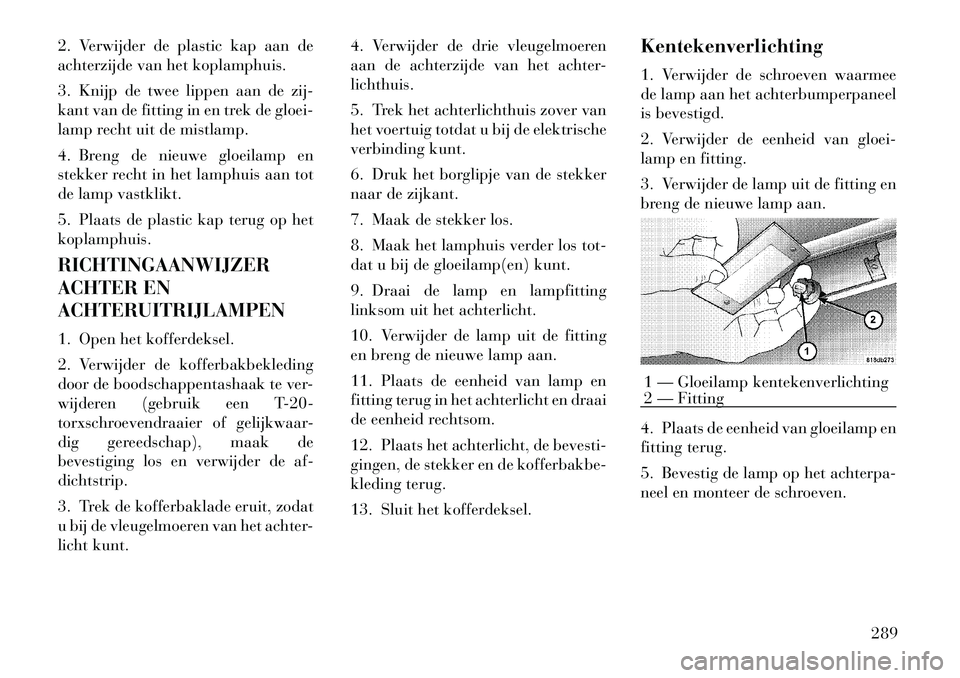

2. Verwijder de plastic kap aan de
achterzijde van het koplamphuis.
3. Knijp de twee lippen aan de zij-
kant van de fitting in en trek de gloei-
lamp recht uit de mistlamp.
4. Breng de nieuwe gloeilamp en
stekker recht in het lamphuis aan tot
de lamp vastklikt.
5. Plaats de plastic kap terug op het koplamphuis. RICHTINGAANWIJZER
ACHTER ENACHTERUITRIJLAMPEN
1. Open het kofferdeksel.
2. Verwijder de kofferbakbekleding
door de boodschappentashaak te ver-
wijderen (gebruik een T-20-
torxschroevendraaier of gelijkwaar-
dig gereedschap), maak de
bevestiging los en verwijder de af-dichtstrip.
3. Trek de kofferbaklade eruit, zodat
u bij de vleugelmoeren van het achter-
licht kunt.4. Verwijder de drie vleugelmoeren
aan de achterzijde van het achter-lichthuis.
5. Trek het achterlichthuis zover van
het voertuig totdat u bij de elektrische
verbinding kunt.
6. Druk het borglipje van de stekker
naar de zijkant.
7. Maak de stekker los.
8. Maak het lamphuis verder los tot-
dat u bij de gloeilamp(en) kunt.
9. Draai de lamp en lampfitting
linksom uit het achterlicht.
10. Verwijder de lamp uit de fitting
en breng de nieuwe lamp aan.
11. Plaats de eenheid van lamp en
fitting terug in het achterlicht en draai
de eenheid rechtsom.
12. Plaats het achterlicht, de bevesti-
gingen, de stekker en de kofferbakbe-
kleding terug.
13. Sluit het kofferdeksel.
Kentekenverlichting
1. Verwijder de schroeven waarmee
de lamp aan het achterbumperpaneel
is bevestigd.
2. Verwijder de eenheid van gloei-
lamp en fitting.
3. Verwijder de lamp uit de fitting en
breng de nieuwe lamp aan.
4. Plaats de eenheid van gloeilamp en
fitting terug.
5. Bevestig de lamp op het achterpa-
neel en monteer de schroeven.
1 — Gloeilamp kentekenverlichting
2 — Fitting
289

INHOUD VLOEISTOFFEN
Metrisch
Brandstof (ongeveer)
Alle motoren 72 liter
Motorolie met filter
3,6 liter motor 5,6 liter
3,0-liter dieselmotor 9,2 liter
Motorkoelsysteem*
3,6 liter motor 9,5 liter
3,0-liter dieselmotor 12 liter
* Inclusief verwarming en koelvloeistofreservoir gevuld tot aan MAX-peil.
290
