2012 Lancia Flavia Instrukcja obsługi (in Polish)

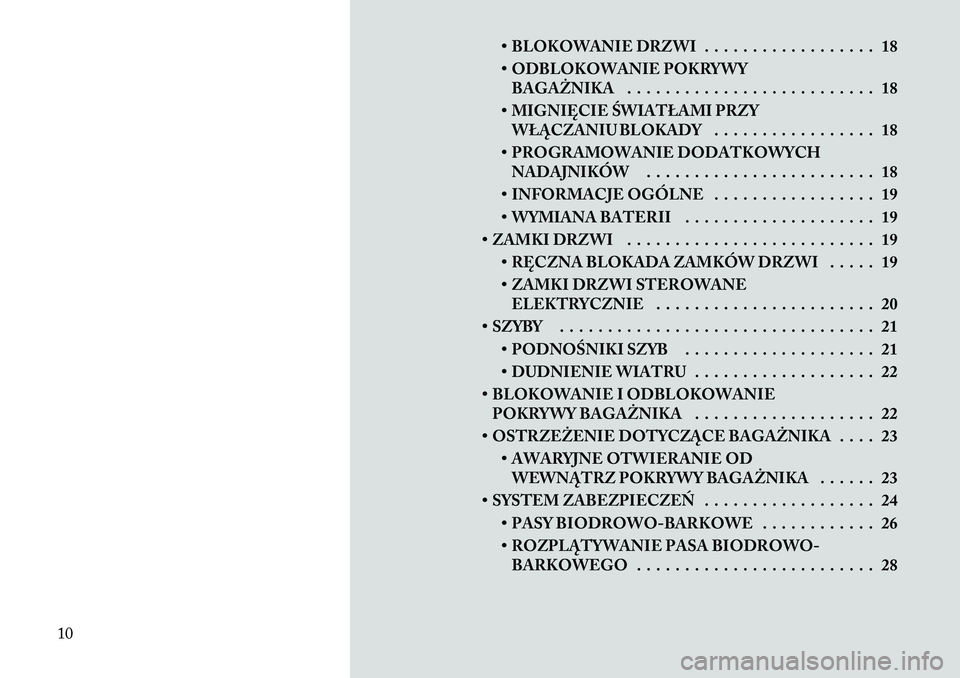

• BLOKOWANIE DRZWI . . . . . . . . . . . . . . . . . . 18
• ODBLOKOWANIE POKRYWYBAGAŻNIKA . . . . . . . . . . . . . . . . . . . . . . . . . . 18
• MIGNIĘCIE ŚWIATŁAMI PRZY WŁĄCZANIU BLOKADY . . . . . . . . . . . . . . . . . 18
• PROGRAMOWANIE DODATKOWYCH NADAJNIKÓW . . . . . . . . . . . . . . . . . . . . . . . . 18
• INFORMACJE OGÓLNE . . . . . . . . . . . . . . . . . 19
• WYMIANA BATERII . . . . . . . . . . . . . . . . . . . . 19
• ZAMKI DRZWI . . . . . . . . . . . . . . . . . . . . . . . . . . 19 • \fĘCZNA BLOKADA ZAMKÓW DRZWI . . . . . 19
• ZAMKI DRZWI STEROWANEELEKTRYCZNIE . . . . . . . . . . . . . . . . . . . . . . . 20
• SZYBY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 • PODNOŚNIKI SZYB . . . . . . . . . . . . . . . . . . . . 21
• DUDNIENIE WIATRU . . . . . . . . . . . . . . . . . . . 22
• BLOKOWANIE I ODBLOKOWANIE POKRYWY BAGAŻNIKA . . . . . . . . . . . . . . . . . . . 22
• OSTRZEŻENIE DOTYCZĄCE BAGAŻNIKA . . . . 23 • AWARYJNE OTWIERANIE ODWEWNĄT\fZ POKRYWY BAGAŻNIKA . . . . . . 23
• SYSTEM ZABEZPIECZEŃ . . . . . . . . . . . . . . . . . . 24 • PASY BIODROWO-BARKOWE . . . . . . . . . . . . 26
• ROZPLĄTYWANIE PASA BIODROWO-BARKOWEGO . . . . . . . . . . . . . . . . . . . . . . . . . 28
10

• PASY BEZPIECZEŃSTWA SIEDZEŃPASAŻERÓW . . . . . . . . . . . . . . . . . . . . . . . . . 28
• TRYB AUTOMATYCZNEJ BLOKADY ZWIJACZA (ALR) . . . . . . . . . . . . . . . . . . . . . . . 29
• FUNKCJA ROZPRASZANIA ENERGII . . . . . . . 29
• NAPINACZE PASÓW BEZPIECZEŃSTWA . . . 30
• DODATKOWE AKTYWNE ZAGŁÓWKI (AHR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
• UDOSKONALONY UKŁAD PRZYPOMINANIA O ZAPIĘCIU PASÓW
BEZPIECZEŃSTWA (BeltAlert®) . . . . . . . . . . . 32
• PASY BEZPIECZEŃSTWA A PRZEWÓZ KOBIET CIĘŻA\fNYCH . . . . . . . . . . . . . . . . . . 32
• DODATKOWY UKŁAD ZABEZPIECZAJĄCY (SRS) — PODUSZKI
POWIETRZNE . . . . . . . . . . . . . . . . . . . . . . . . 33
• CZUJNIKI I ELEMENTY STERUJĄCE DETONACJĄ PODUSZEK
POWIETRZNYCH . . . . . . . . . . . . . . . . . . . . . . 35
• REJESTRATOR ZDARZEŃ (EDR) . . . . . . . . . . 40
• FOTELIKI DZIECIĘCE . . . . . . . . . . . . . . . . . . 41
• ZALECENIA DOTYCZĄCE DOCIERANIA SILNIKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
11

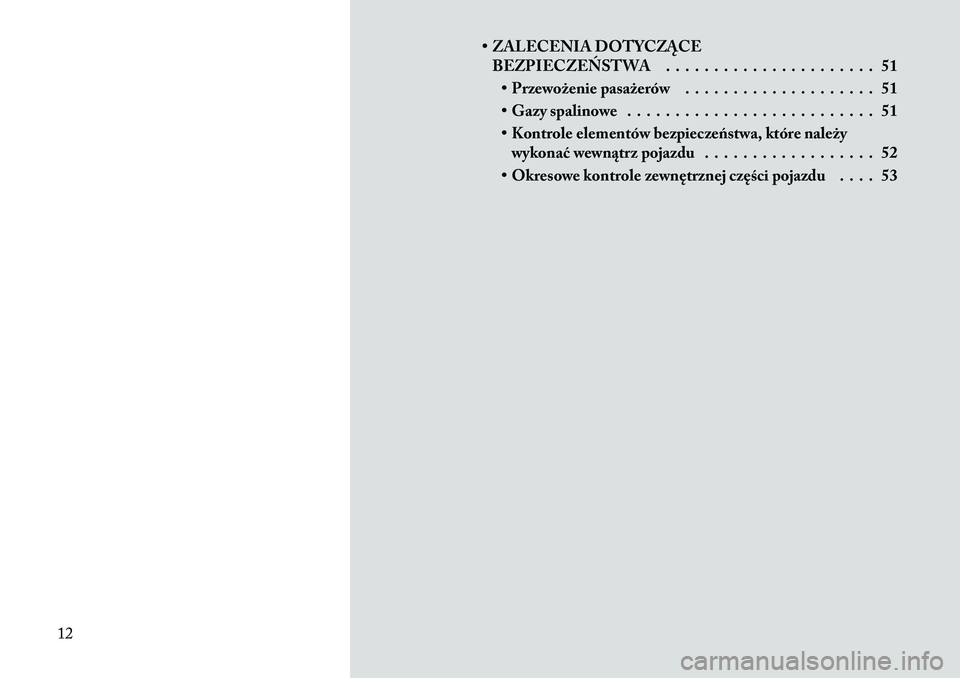

• ZALECENIA DOTYCZĄCEBEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . 51
• Przewożenie pasażerów . . . . . . . . . . . . . . . . . . . . 51
• Gazy spalinowe . . . . . . . . . . . . . . . . . . . . . . . . . . 51
• Kontrole elementów bezpieczeństwa\b które należy wykonać wewnątrz pojazdu . . . . . . . . . . . . . . . . . . 52
• Okresowe kontrole zewnętrznej części pojazdu . . . . 53
12

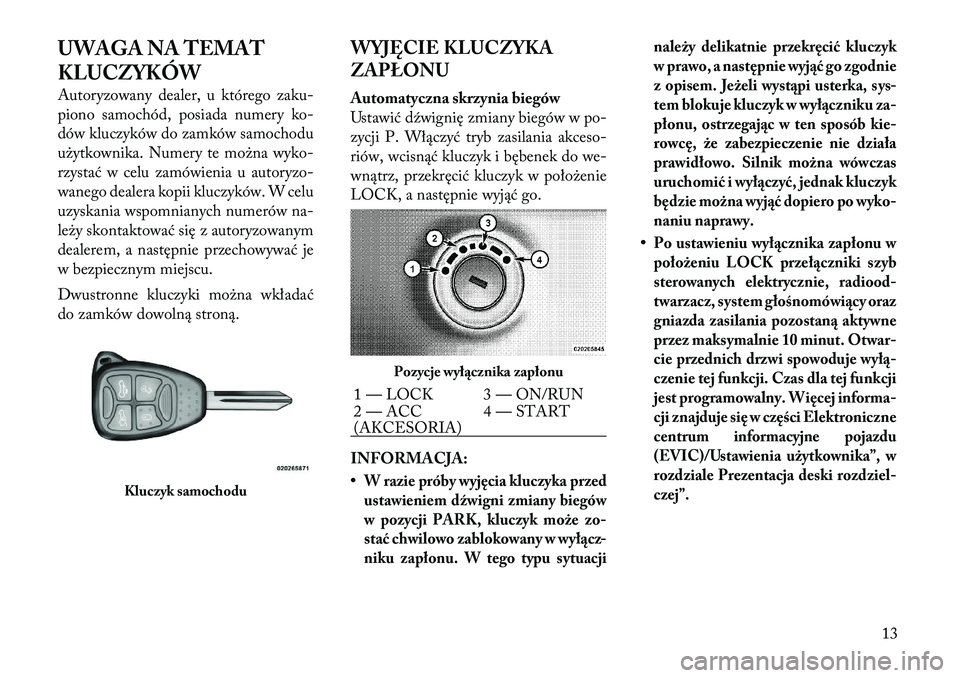

UWAGA NA TEMAT
KLUCZYKÓW
Autoryzowany dealer, u którego zaku-
piono samochód, posiada numery ko-
dów kluczyków do zamków samochodu
użytkownika. Numery te można wyko-
rzystać w celu zamówienia u autoryzo-
wanego dealera kopii kluczyków. W celu
uzyskania wspomnianych numerów na-
\beży skontaktować się z autoryzowanym
dealerem, a następnie przechowywać je
w bezpiecznym miejscu.
Dwustronne kluczyki można wkładać
do zamków dowo\bną stroną.WYJĘCIE KLUCZYKA
ZAPŁONU
Automatyczna skrzynia biegów
Ustawić dźwignię zmiany biegów w po-
zycji P. Włączyć tryb zasilania akceso-
riów, wcisnąć kluczyk i bębenek do we-
wnątrz, przekręcić kluczyk w położenie
LOCK, a następnie wyjąć go.
INFORMACJA:
•
W razie próby wyjęcia kluczyka przed
ustawieniem dźwigni zmiany biegów
w pozycji PARK, kluczyk może zo-
stać chwilowo zablokowany w wyłącz-
niku zapłonu. W tego typu sytuacji należy delikatnie przekręcić kluczyk
w prawo, a następnie wyjąć go zgodnie
z opisem. Jeżeli wystąpi usterka, sys-
tem blokuje kluczyk w wyłączniku za-
płonu, ostrzegając w ten sposób kie-
rowcę\b że zabezpieczenie nie działa
prawidłowo. Silnik można wówczas
uruchomić i wyłączyć\b jednak kluczyk
będzie można wyjąć dopiero po wyko-
naniu naprawy.
•Po ustawieniu wyłącznika zapłonu w
położeniu LOCK przełączniki szyb
sterowanych elektrycznie, radiood-
twarzacz, system głośnomówiący oraz
gniazda zasilania pozostaną aktywne
przez maksymalnie 10 minut. Otwar-
cie przednich drzwi spowoduje wyłą-
czenie tej funkcji. Czas dla tej funkcji
jest programowalny. Więcej informa-
cji znajduje się w części Elektroniczne
centrum informacyjne pojazdu
(EVIC)/Ustawienia użytkownika”, w
rozdziale Prezentacja deski rozdziel-
czej”.
Kluczyk samochodu
Pozycje wyłącznika zapłonu
1 — LOCK 3 — ON/RUN
2 — ACC
(AKCESORIA)
4 — START
13

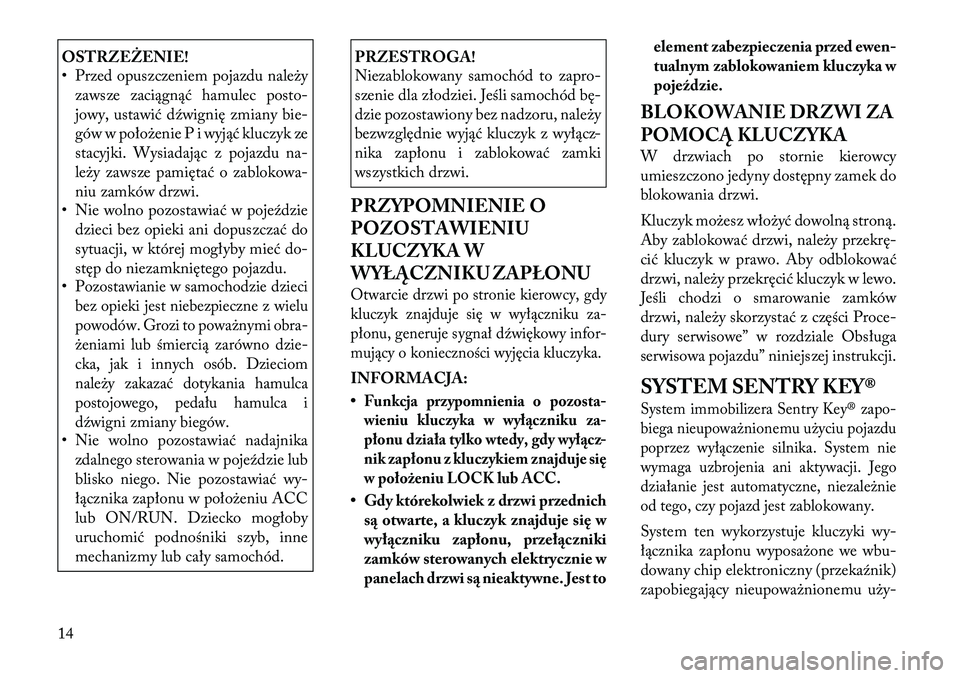

OSTRZEŻENIE!
• Przed opuszczeniem pojazdu na\beżyzawsze zaciągnąć hamulec posto-
jowy, ustawić dźwignię zmiany bie-
gów w położenie P i wyjąć kluczyk ze
stacyjki. Wysiadając z pojazdu na-
\beży zawsze pamiętać o zablokowa-
niu zamków drzwi.
• Nie wolno pozostawiać w pojeździe
dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć do-
stęp do niezamkniętego pojazdu.
•Pozostawianie w samochodzie dzieci
bez opieki jest niebezpieczne z wielu
powodów. Grozi to poważnymi obra-
żeniami lub śmiercią zarówno dzie-
cka, jak i innych osób. Dzieciom
na\beży zakazać dotykania hamulca
postojowego, pedału hamulca i
dźwigni zmiany biegów.• Nie wolno pozostawiać nadajnika
zdalnego sterowania w pojeździe lub
blisko niego. Nie pozostawiać wy-
łącznika zapłonu w położeniu ACC
lub ON/RUN. Dziecko mogłoby
uruchomić podnośniki szyb, inne
mechanizmy lub cały samochód.
PRZESTROGA!
Niezablokowany samochód to zapro-
szenie dla złodziei. Jeś\bi samochód bę-
dzie pozostawiony bez nadzoru, na\beży
bezwzg\będnie wyjąć kluczyk z wyłącz-
nika zapłonu i zablokować zamki
wszystkich drzwi.
PRZYPOMNIENIE O
POZOSTAWIENIU
KLUCZYKA W
WYŁĄCZNIKU ZAPŁONUOtwarcie drzwi po stronie kierowcy, gdy
kluczyk znajduje się w wyłączniku za-
płonu, generuje sygnał dźwiękowy infor-
mujący o konieczności wyjęcia kluczyka.INFORMACJA:
•Funkcja przypomnienia o pozosta-
wieniu kluczyka w wyłączniku za-
płonu działa tylko wtedy, gdy wyłącz-
nik zapłonu z kluczykiem znajduje się
w położeniu LOCK lub ACC.• Gdy którekolwiek z drzwi przednich są otwarte, a kluczyk znajduje się w
wyłączniku zapłonu, przełączniki
zamków sterowanych elektrycznie w
panelach drzwi są nieaktywne. Jest to element zabezpieczenia przed ewen-
tualnym zablokowaniem kluczyka w
pojeździe.
BLOKOWANIE DRZWI ZA
POMOCĄ KLUCZYKA
W drzwiach po stornie kierowcy
umieszczono jedyny dostępny zamek do
blokowania drzwi.
Kluczyk możesz włożyć dowo\bną stroną.
Aby zablokować drzwi, na\beży przekrę-
cić kluczyk w prawo. Aby odblokować
drzwi, na\beży przekręcić kluczyk w lewo.
Jeś\bi chodzi o smarowanie zamków
drzwi, na\beży skorzystać z części Proce-
dury serwisowe” w rozdziale Obsługa
serwisowa pojazdu” niniejszej instrukcji.
SYSTEM SENTRY KEY®
System immobilizera Sentry Key® zapo-
biega nieupoważnionemu użyciu pojazdu
poprzez wyłączenie silnika. System nie
wymaga uzbrojenia ani aktywacji. Jego
działanie jest automatyczne, nieza\beżnie
od tego, czy pojazd jest zablokowany.System ten wykorzystuje kluczyki wy-
łącznika zapłonu wyposażone we wbu-
dowany chip elektroniczny (przekaźnik)
zapobiegający nieupoważnionemu uży-
14

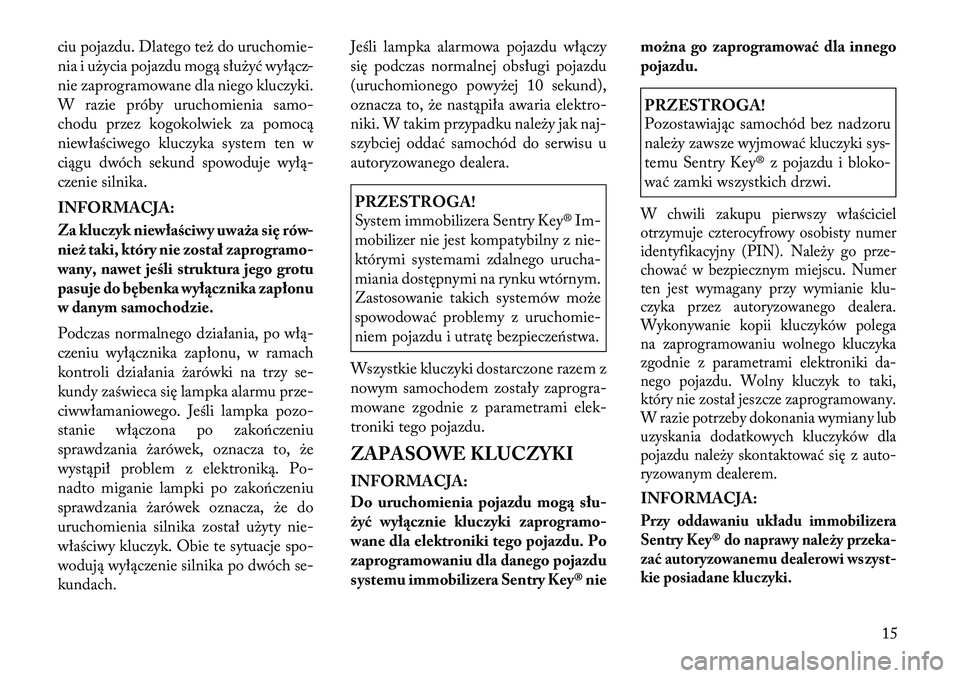

ciu pojazdu. Dlatego też do uruchomie-
nia i użycia pojazdu mogą służyć wyłącz-
nie zaprogramowane dla niego kluczyki.
W razie próby uruchomienia samo-
chodu przez kogokolwiek za pomocą
niewłaściwego kluczyka system ten w
ciągu dwóch sekund spowoduje wyłą-
czenie silnika.
INFORMACJA:
Za kluczyk niewłaściwy uważa się rów-
nież taki, który nie został zaprogramo-
wany, nawet jeśli struktura jego grotu
pasuje do bębenka wyłącznika zapłonu
w danym samochodzie.
Podczas normalnego działania, po włą-
czeniu wyłącznika zapłonu, w ramach
kontroli działania żarówki na trzy se-
kundy zaświeca się lampka alarmu prze-
ciwwłamaniowego. Jeś\bi lampka pozo-
stanie włączona po zako\fczeniu
sprawdzania żarówek, oznacza to, że
wystąpił problem z e\bektroniką. Po-
nadto miganie lampki po zako\fczeniu
sprawdzania żarówek oznacza, że do
uruchomienia silnika został użyty nie-
właściwy kluczyk. Obie te sytuacje spo-
wodują wyłączenie silnika po dwóch se-
kundach.Jeś\bi lampka alarmowa pojazdu włączy
się podczas normalnej obsługi pojazdu
(uruchomionego powyżej 10 sekund),
oznacza to, że nastąpiła awaria elektro-
niki. W takim przypadku na\beży jak naj-
szybciej oddać samochód do serwisu u
autoryzowanego dealera.
PRZESTROGA!
System immobilizera Sentry Key® Im-
mobilizer nie jest kompatybilny z nie-
którymi systemami zdalnego urucha-
miania dostępnymi na rynku wtórnym.
Zastosowanie takich systemów może
spowodować problemy z uruchomie-
niem pojazdu i utratę bezpiecze\fstwa.
Wszystkie kluczyki dostarczone razem z
nowym samochodem zostały zaprogra-
mowane zgodnie z parametrami elek-
troniki tego pojazdu.
ZAPASOWE KLUCZYKI
INFORMACJA:
Do uruchomienia pojazdu mogą słu-
żyć wyłącznie kluczyki zaprogramo-
wane dla elektroniki tego pojazdu. Po
zaprogramowaniu dla danego pojazdu
systemu immobilizera Sentry Key® nie można go zaprogramować dla innego
pojazdu.
PRZESTROGA!
Pozostawiając samochód bez nadzoru
na\beży zawsze wyjmować kluczyki sys-
temu Sentry Key® z pojazdu i bloko-
wać zamki wszystkich drzwi.W chwili zakupu pierwszy właściciel
otrzymuje czterocyfrowy osobisty numer
identyfikacyjny (PIN). Na\beży go prze-
chować w bezpiecznym miejscu. Numer
ten jest wymagany przy wymianie klu-
czyka przez autoryzowanego dealera.
Wykonywanie kopii kluczyków polega
na zaprogramowaniu wolnego kluczyka
zgodnie z parametrami elektroniki da-
nego pojazdu. Wolny kluczyk to taki,
który nie został jeszcze zaprogramowany.
W razie potrzeby dokonania wymiany lub
uzyskania dodatkowych kluczyków dla
pojazdu na\beży skontaktować się z auto-
ryzowanym dealerem.INFORMACJA:Przy oddawaniu układu immobilizera
Sentry Key® do naprawy należy przeka-
zać autoryzowanemu dealerowi wszyst-
kie posiadane kluczyki.
15

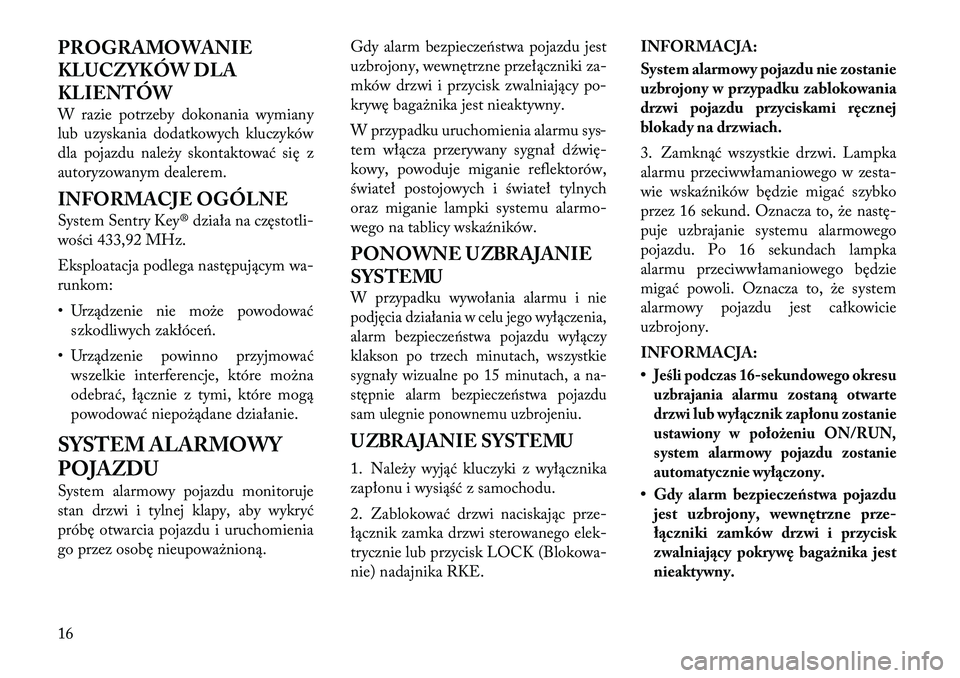

PROGRAMOWANIE
KLUCZYKÓW DLA
KLIENTÓW
W razie potrzeby dokonania wymiany
lub uzyskania dodatkowych kluczyków
dla pojazdu na\beży skontaktować się z
autoryzowanym dealerem.
INFORMACJE OGÓLNE
System Sentry Key® działa na częstot\bi-
wości 433,92 MHz.
Eksploatacja podlega następującym wa-
runkom:
• Urządzenie nie może powodowaćszkodliwych zakłóce\f.
• Urządzenie powinno przyjmować wszelkie interferencje, które można
odebrać, łącznie z tymi, które mogą
powodować niepożądane działanie.
SYSTEM ALARMOWY
POJAZDU
System alarmowy pojazdu monitoruje
stan drzwi i tylnej klapy, aby wykryć
próbę otwarcia pojazdu i uruchomienia
go przez osobę nieupoważnioną. Gdy alarm bezpiecze\fstwa pojazdu jest
uzbrojony, wewnętrzne przełączniki za-
mków drzwi i przycisk zwalniający po-
krywę bagażnika jest nieaktywny.
W przypadku uruchomienia alarmu sys-
tem włącza przerywany sygnał dźwię-
kowy, powoduje miganie reflektorów,
świateł postojowych i świateł tylnych
oraz miganie lampki systemu alarmo-
wego na tablicy wskaźników.
PONOWNE UZBRAJANIE
SYSTEMU
W przypadku wywołania alarmu i nie
podjęcia działania w celu jego wyłączenia,
alarm bezpiecze\fstwa pojazdu wyłączy
klakson po trzech minutach, wszystkie
sygnały wizualne po 15 minutach, a na-
stępnie alarm bezpiecze\fstwa pojazdu
sam ulegnie ponownemu uzbrojeniu.UZBRAJANIE SYSTEMU
1. Na\beży wyjąć kluczyki z wyłącznika
zapłonu i wysiąść z samochodu.
2. Zablokować drzwi naciskając prze-
łącznik zamka drzwi sterowanego elek-
trycznie lub przycisk LOCK (Blokowa-
nie) nadajnika RKE.INFORMACJA:
System alarmowy pojazdu nie zostanie
uzbrojony w przypadku zablokowania
drzwi pojazdu przyciskami ręcznej
blokady na drzwiach.
3. Zamknąć wszystkie drzwi. Lampka
alarmu przeciwwłamaniowego w zesta-
wie wskaźników będzie migać szybko
przez 16 sekund. Oznacza to, że nastę-
puje uzbrajanie systemu alarmowego
pojazdu. Po 16 sekundach lampka
alarmu przeciwwłamaniowego będzie
migać powoli. Oznacza to, że system
alarmowy pojazdu jest całkowicie
uzbrojony.
INFORMACJA:
•
Jeśli podczas 16-sekundowego okresu
uzbrajania alarmu zostaną otwarte
drzwi lub wyłącznik zapłonu zostanie
ustawiony w położeniu ON/RUN,
system alarmowy pojazdu zostanie
automatycznie wyłączony.• Gdy alarm bezpieczeństwa pojazdu
jest uzbrojony, wewnętrzne prze-
łączniki zamków drzwi i przycisk
zwalniający pokrywę bagażnika jest
nieaktywny.
16

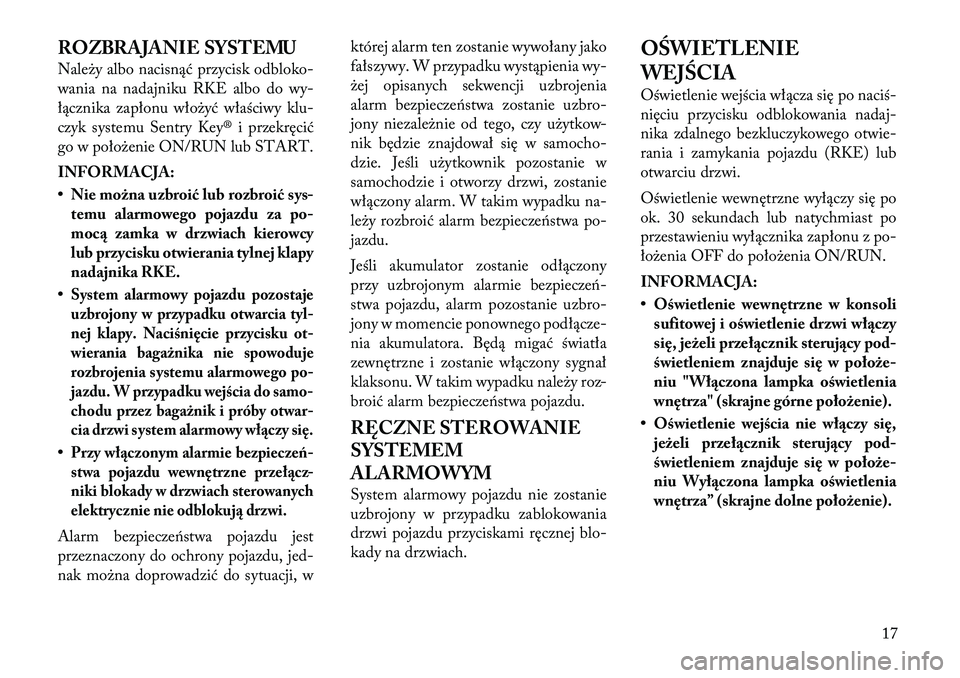

ROZBRAJANIE SYSTEMU
Na\beży albo nacisnąć przycisk odbloko-
wania na nadajniku RKE albo do wy-
łącznika zapłonu włożyć właściwy klu-
czyk systemu Sentry Key® i przekręcić
go w położenie ON/RUN lub START.
INFORMACJA:
• Nie można uzbroić lub rozbroić sys-temu alarmowego pojazdu za po-
mocą zamka w drzwiach kierowcy
lub przycisku otwierania tylnej klapy
nadajnika RKE.
•System alarmowy pojazdu pozostaje
uzbrojony w przypadku otwarcia tyl-
nej klapy. Naciśnięcie przycisku ot-
wierania bagażnika nie spowoduje
rozbrojenia systemu alarmowego po-
jazdu. W przypadku wejścia do samo-
chodu przez bagażnik i próby otwar-
cia drzwi system alarmowy włączy się.•Przy włączonym alarmie bezpieczeń-
stwa pojazdu wewnętrzne przełącz-
niki blokady w drzwiach sterowanych
elektrycznie nie odblokują drzwi.Alarm bezpiecze\fstwa pojazdu jest
przeznaczony do ochrony pojazdu, jed-
nak można doprowadzić do sytuacji, w której alarm ten zostanie wywołany jako
fałszywy. W przypadku wystąpienia wy-
żej opisanych sekwencji uzbrojenia
alarm bezpiecze\fstwa zostanie uzbro-
jony nieza\beżnie od tego, czy użytkow-
nik będzie znajdował się w samocho-
dzie. Jeś\bi użytkownik pozostanie w
samochodzie i otworzy drzwi, zostanie
włączony alarm. W takim wypadku na-
\beży rozbroić alarm bezpiecze\fstwa po-
jazdu.
Jeś\bi akumulator zostanie odłączony
przy uzbrojonym alarmie bezpiecze\f-
stwa pojazdu, alarm pozostanie uzbro-
jony w momencie ponownego podłącze-
nia akumulatora. Będą migać światła
zewnętrzne i zostanie włączony sygnał
klaksonu. W takim wypadku na\beży roz-
broić alarm bezpiecze\fstwa pojazdu.
\fĘCZNE STEROWANIE
SYSTEMEM
ALARMOWYM
System alarmowy pojazdu nie zostanie
uzbrojony w przypadku zablokowania
drzwi pojazdu przyciskami ręcznej blo-
kady na drzwiach.
OŚWIETLENIE
WEJŚCIA
Oświet\benie wejścia włącza się po naciś-
nięciu przycisku odblokowania nadaj-
nika zdalnego bezkluczykowego otwie-
rania i zamykania pojazdu (RKE) lub
otwarciu drzwi.
Oświet\benie wewnętrzne wyłączy się po
ok. 30 sekundach lub natychmiast po
przestawieniu wyłącznika zapłonu z po-
łożenia OFF do położenia ON/RUN.
INFORMACJA:
• Oświetlenie wewnętrzne w konsoli
sufitowej i oświetlenie drzwi włączy
się\b jeżeli przełącznik sterujący pod-
świetleniem znajduje się w położe-
niu "Włączona lampka oświetlenia
wnętrza" (skrajne górne położenie).
• Oświetlenie wejścia nie włączy się\b jeżeli przełącznik sterujący pod-
świetleniem znajduje się w położe-
niu Wyłączona lampka oświetlenia
wnętrza” (skrajne dolne położenie).
17
