2012 Hyundai Santa Fe Manual del propietario (in Spanish)

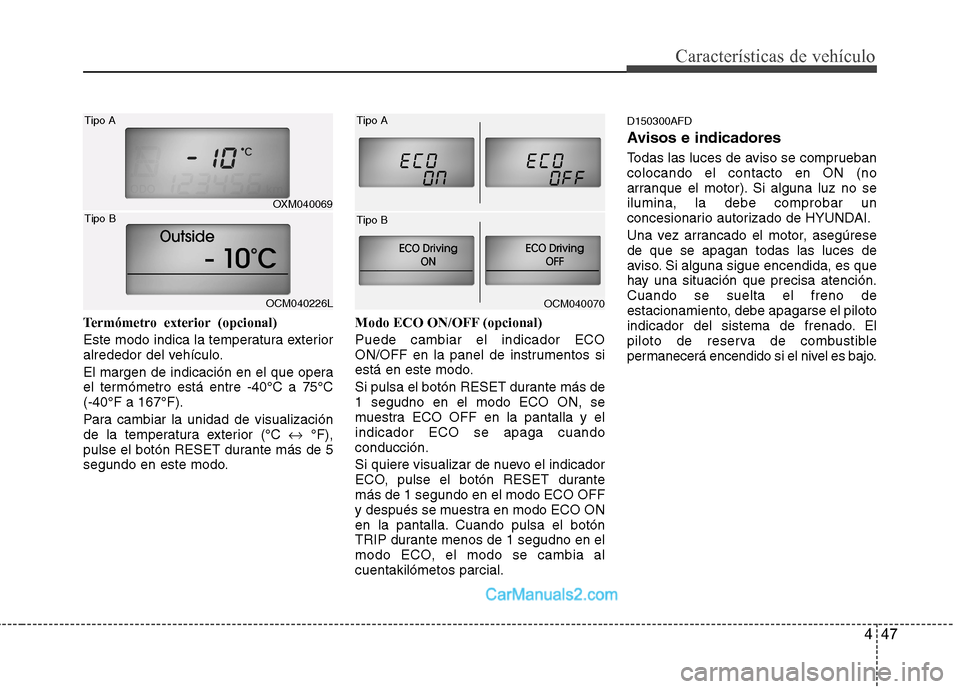

447
Características de vehículo
Termómetro exterior (opcional)
Este modo indica la temperatura exterior
alrededor del vehículo.
El margen de indicación en el que opera
el termómetro está entre -40°C a 75°C
(-40°F a 167°F).
Para cambiar la unidad de visualización
de la temperatura exterior (°C ↔°F),
pulse el botón RESET durante más de 5
segundo en este modo.Modo ECO ON/OFF (opcional)
Puede cambiar el indicador ECO
ON/OFF en la panel de instrumentos si
está en este modo.
Si pulsa el botón RESET durante más de
1 segudno en el modo ECO ON, se
muestra ECO OFF en la pantalla y el
indicador ECO se apaga cuando
conducción.
Si quiere visualizar de nuevo el indicador
ECO, pulse el botón RESET durante
más de 1 segundo en el modo ECO OFF
y después se muestra en modo ECO ON
en la pantalla. Cuando pulsa el botón
TRIP durante menos de 1 segudno en el
modo ECO, el modo se cambia al
cuentakilómetos parcial.
D150300AFD
Avisos e indicadores
Todas las luces de aviso se comprueban
colocando el contacto en ON (no
arranque el motor). Si alguna luz no se
ilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese
de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo.
OXM040069 Tipo A
OCM040226L Tipo BOCM040070 Tipo A
Tipo B

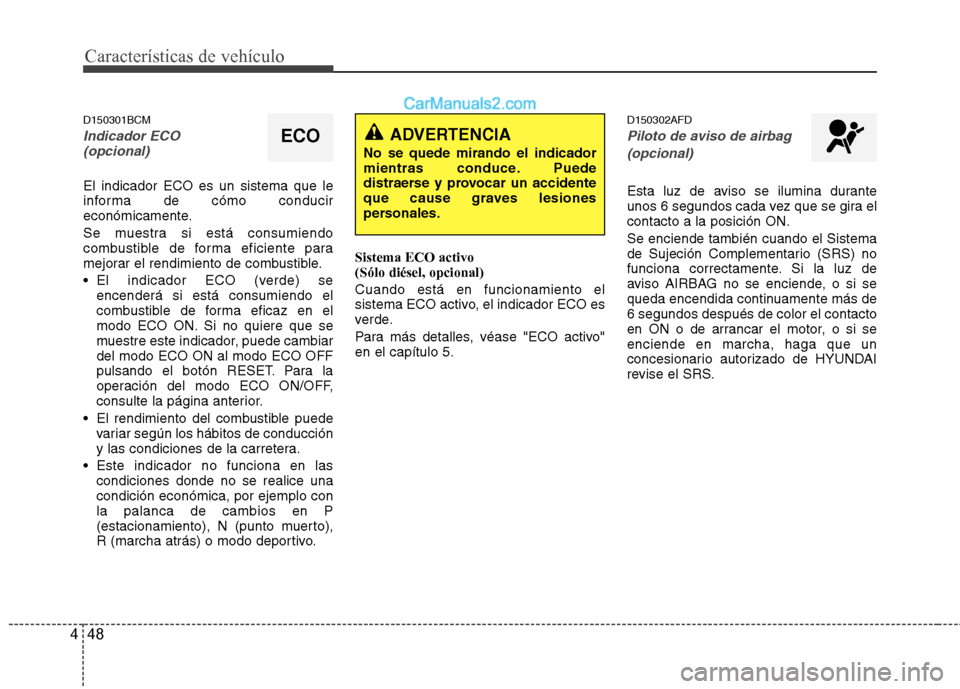

Características de vehículo
48 4
D150301BCM
Indicador ECO
(opcional)
El indicador ECO es un sistema que le
informa de cómo conducir
económicamente.
Se muestra si está consumiendo
combustible de forma eficiente para
mejorar el rendimiento de combustible.
El indicador ECO (verde) se
encenderá si está consumiendo el
combustible de forma eficaz en el
modo ECO ON. Si no quiere que se
muestre este indicador, puede cambiar
del modo ECO ON al modo ECO OFF
pulsando el botón RESET. Para la
operación del modo ECO ON/OFF,
consulte la página anterior.
El rendimiento del combustible puede
variar según los hábitos de conducción
y las condiciones de la carretera.
Este indicador no funciona en las
condiciones donde no se realice una
condición económica, por ejemplo con
la palanca de cambios en P
(estacionamiento), N (punto muerto),
R (marcha atrás) o modo deportivo.Sistema ECO activo
(Sólo diésel, opcional)
Cuando está en funcionamiento el
sistema ECO activo, el indicador ECO es
verde.
Para más detalles, véase "ECO activo"
en el capítulo 5.
D150302AFD
Piloto de aviso de airbag
(opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira el
contacto a la posición ON.
Se enciende también cuando el Sistema
de Sujeción Complementario (SRS) no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de
6 segundos después de color el contacto
en ON o de arrancar el motor, o si se
enciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS.
ECOADVERTENCIA
No se quede mirando el indicador
mientras conduce. Puede
distraerse y provocar un accidente
que cause graves lesiones
personales.

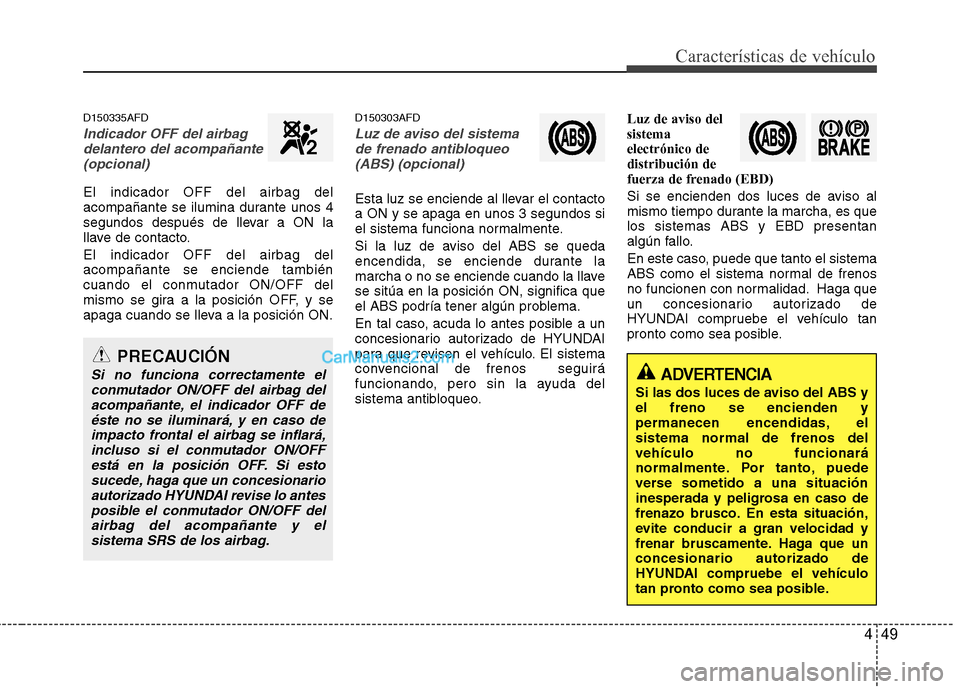

449
Características de vehículo
D150335AFD
Indicador OFF del airbag
delantero del acompañante
(opcional)
El indicador OFF del airbag del
acompañante se ilumina durante unos 4
segundos después de llevar a ON la
llave de contacto.
El indicador OFF del airbag del
acompañante se enciende también
cuando el conmutador ON/OFF del
mismo se gira a la posición OFF, y se
apaga cuando se lleva a la posición ON.
D150303AFD
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto
a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llave
se sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.Luz de aviso del
sistema
electrónico de
distribución de
fuerza de frenado (EBD)
Si se encienden dos luces de aviso al
mismo tiempo durante la marcha, es que
los sistemas ABS y EBD presentan
algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.
PRECAUCIÓN
Si no funciona correctamente el
conmutador ON/OFF del airbag del
acompañante, el indicador OFF de
éste no se iluminará, y en caso de
impacto frontal el airbag se inflará,
incluso si el conmutador ON/OFF
está en la posición OFF. Si esto
sucede, haga que un concesionario
autorizado HYUNDAI revise lo antes
posible el conmutador ON/OFF del
airbag del acompañante y el
sistema SRS de los airbag.ADVERTENCIA
Si las dos luces de aviso del ABS y
el freno se encienden y
permanecen encendidas, el
sistema normal de frenos del
vehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que un
concesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.

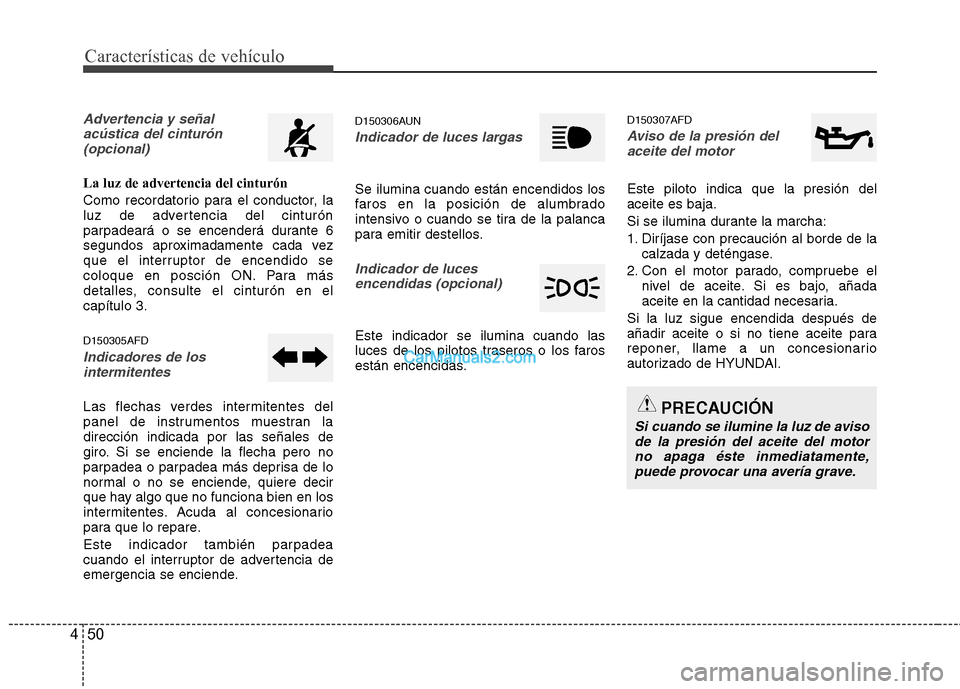

Características de vehículo
50 4
Advertencia y señal
acústica del cinturón
(opcional)
La luz de advertencia del cinturón
Como recordatorio para el conductor, la
luz de advertencia del cinturón
parpadeará o se encenderá durante 6
segundos aproximadamente cada vez
que el interruptor de encendido se
coloque en posción ON. Para más
detalles, consulte el cinturón en el
capítulo 3.
D150305AFD
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran la
dirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
Indicador de luces
encendidas (opcional)
Este indicador se ilumina cuando las
luces de los pilotos traseros o los faros
están encencidas.
D150307AFD
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del
aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la
calzada y deténgase.
2. Con el motor parado, compruebe el
nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso
de la presión del aceite del motor
no apaga éste inmediatamente,
puede provocar una avería grave.

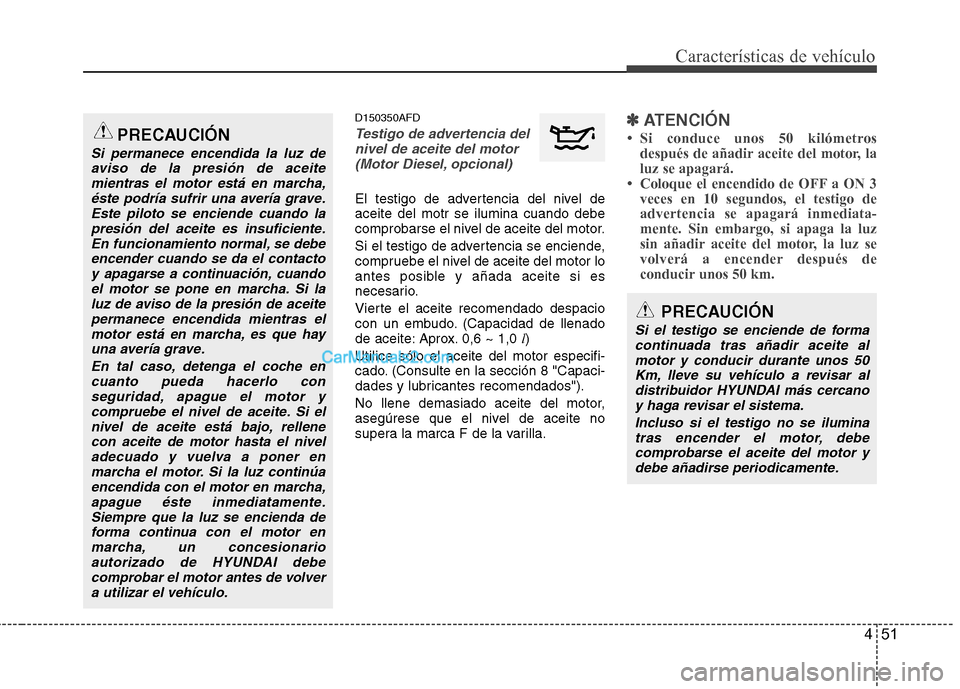

451
Características de vehículo
D150350AFD
Testigo de advertencia del
nivel de aceite del motor
(Motor Diesel, opcional)
El testigo de advertencia del nivel de
aceite del motr se ilumina cuando debe
comprobarse el nivel de aceite del motor.
Si el testigo de advertencia se enciende,
compruebe el nivel de aceite del motor lo
antes posible y añada aceite si es
necesario.
Vierte el aceite recomendado despacio
con un embudo. (Capacidad de llenado
de aceite: Aprox. 0,6 ~ 1,0 l)
Utilice sólo el aceite del motor especifi-
cado. (Consulte en la sección 8 "Capaci-
dades y lubricantes recomendados").
No llene demasiado aceite del motor,
asegúrese que el nivel de aceite no
supera la marca F de la varilla.
✽ ✽
ATENCIÓN
• Si conduce unos 50 kilómetros
después de añadir aceite del motor, la
luz se apagará.
• Coloque el encendido de OFF a ON 3
veces en 10 segundos, el testigo de
advertencia se apagará inmediata-
mente. Sin embargo, si apaga la luz
sin añadir aceite del motor, la luz se
volverá a encender después de
conducir unos 50 km.PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceite
mientras el motor está en marcha,
éste podría sufrir una avería grave.
Este piloto se enciende cuando la
presión del aceite es insuficiente.
En funcionamiento normal, se debe
encender cuando se da el contacto
y apagarse a continuación, cuando
el motor se pone en marcha. Si la
luz de aviso de la presión de aceite
permanece encendida mientras el
motor está en marcha, es que hay
una avería grave.
En tal caso, detenga el coche en
cuanto pueda hacerlo con
seguridad, apague el motor y
compruebe el nivel de aceite. Si el
nivel de aceite está bajo, rellene
con aceite de motor hasta el nivel
adecuado y vuelva a poner en
marcha el motor. Si la luz continúa
encendida con el motor en marcha,
apague éste inmediatamente.
Siempre que la luz se encienda de
forma continua con el motor en
marcha, un concesionario
autorizado de HYUNDAI debe
comprobar el motor antes de volver
a utilizar el vehículo.
PRECAUCIÓN
Si el testigo se enciende de forma
continuada tras añadir aceite al
motor y conducir durante unos 50
Km, lleve su vehículo a revisar al
distribuidor HYUNDAI más cercano
y haga revisar el sistema.
Incluso si el testigo no se ilumina
tras encender el motor, debe
comprobarse el aceite del motor y
debe añadirse periodicamente.

Características de vehículo
52 4

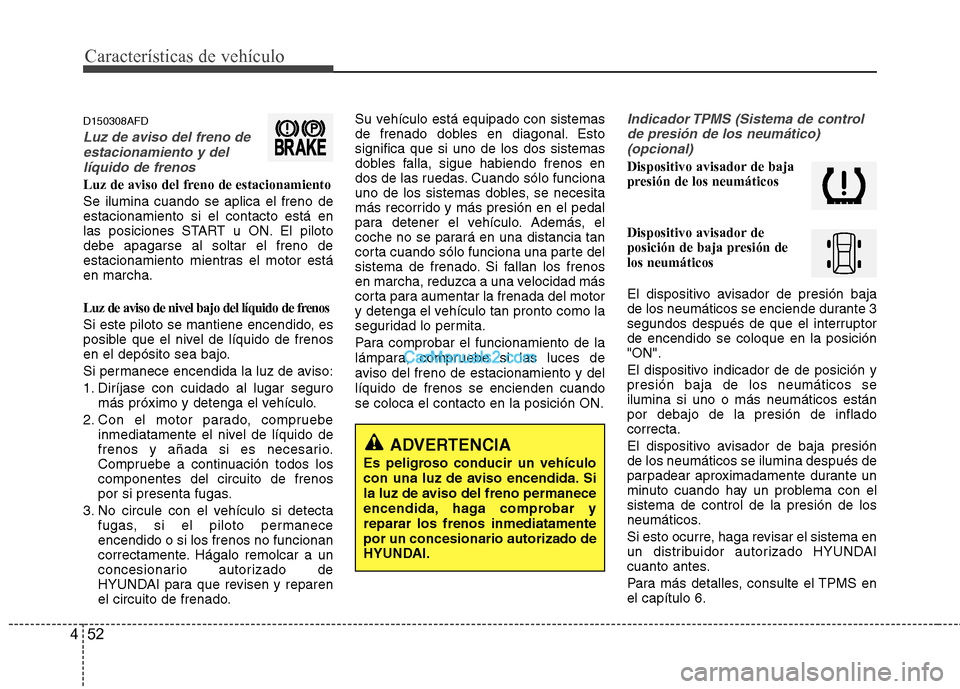

D150308AFD
Luz de aviso del freno de
estacionamiento y del
líquido de frenos
Luz de aviso del freno de estacionamiento
Se ilumina cuando se aplica el freno de
estacionamiento si el contacto está en
las posiciones START u ON. El piloto
debe apagarse al soltar el freno de
estacionamiento mientras el motor está
en marcha.
Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro
más próximo y detenga el vehículo.
2. Con el motor parado, compruebe
inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos los
componentes del circuito de frenos
por si presenta fugas.
3. No circule con el vehículo si detecta
fugas, si el piloto permanece
encendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado.Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Esto
significa que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y del
líquido de frenos se encienden cuando
se coloca el contacto en la posición ON.
Indicador TPMS (Sistema de control
de presión de los neumático)
(opcional)
Dispositivo avisador de baja
presión de los neumáticos
Dispositivo avisador de
posición de baja presión de
los neumáticos
El dispositivo avisador de presión baja
de los neumáticos se enciende durante 3
segundos después de que el interruptor
de encendido se coloque en la posición
"ON".
El dispositivo indicador de de posición y
presión baja de los neumáticos se
ilumina si uno o más neumáticos están
por debajo de la presión de inflado
correcta.
El dispositivo avisador de baja presión
de los neumáticos se ilumina después de
parpadear aproximadamente durante un
minuto cuando hay un problema con el
sistema de control de la presión de los
neumáticos.
Si esto ocurre, haga revisar el sistema en
un distribuidor autorizado HYUNDAI
cuanto antes.
Para más detalles, consulte el TPMS en
el capítulo 6.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar y
reparar los frenos inmediatamente
por un concesionario autorizado de
HYUNDAI.

453
Características de vehículo

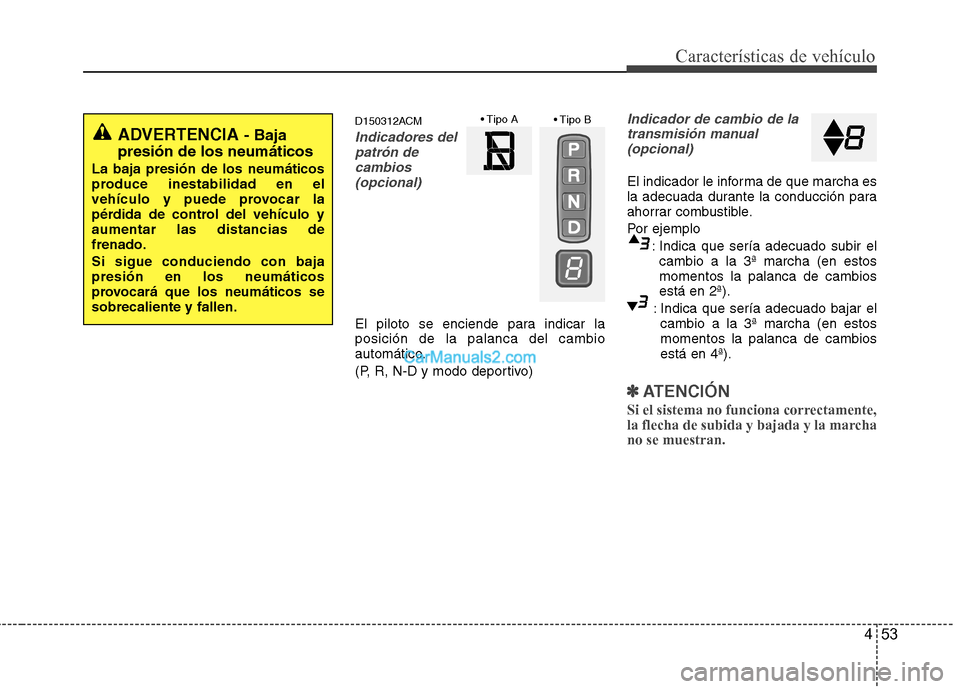

D150312ACM
Indicadores del
patrón de
cambios
(opcional)
El piloto se enciende para indicar la
posición de la palanca del cambio
automático.
(P, R, N-D y modo deportivo)
Indicador de cambio de la
transmisión manual
(opcional)
El indicador le informa de que marcha es
la adecuada durante la conducción para
ahorrar combustible.
Por ejemplo
: Indica que sería adecuado subir el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 2ª).
: Indica que sería adecuado bajar el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 4ª).
✽ ✽
ATENCIÓN
Si el sistema no funciona correctamente,
la flecha de subida y bajada y la marcha
no se muestran.
ADVERTENCIA - Baja
presión de los neumáticos
La baja presión de los neumáticos
produce inestabilidad en el
vehículo y puede provocar la
pérdida de control del vehículo y
aumentar las distancias de
frenado.
Si sigue conduciendo con baja
presión en los neumáticos
provocará que los neumáticos se
sobrecaliente y fallen.

Características de vehículo
54 4

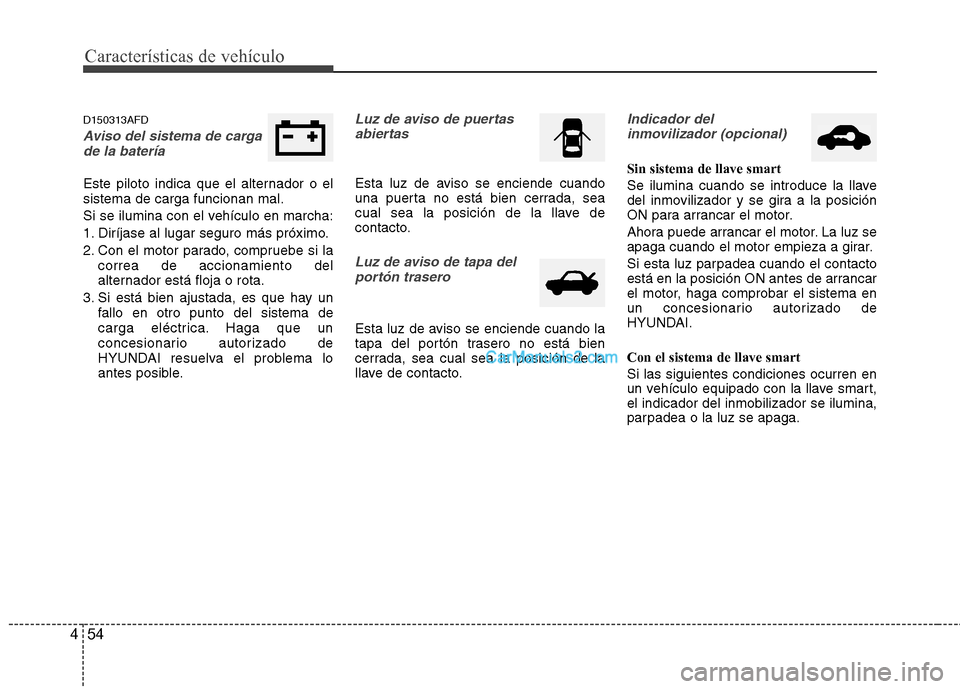

D150313AFD
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el
sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la
correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un
fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.
Luz de aviso de puertas
abiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
Luz de aviso de tapa del
portón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
Indicador del
inmovilizador (opcional)
Sin sistema de llave smart
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI.
Con el sistema de llave smart
Si las siguientes condiciones ocurren en
un vehículo equipado con la llave smart,
el indicador del inmobilizador se ilumina,
parpadea o la luz se apaga.
