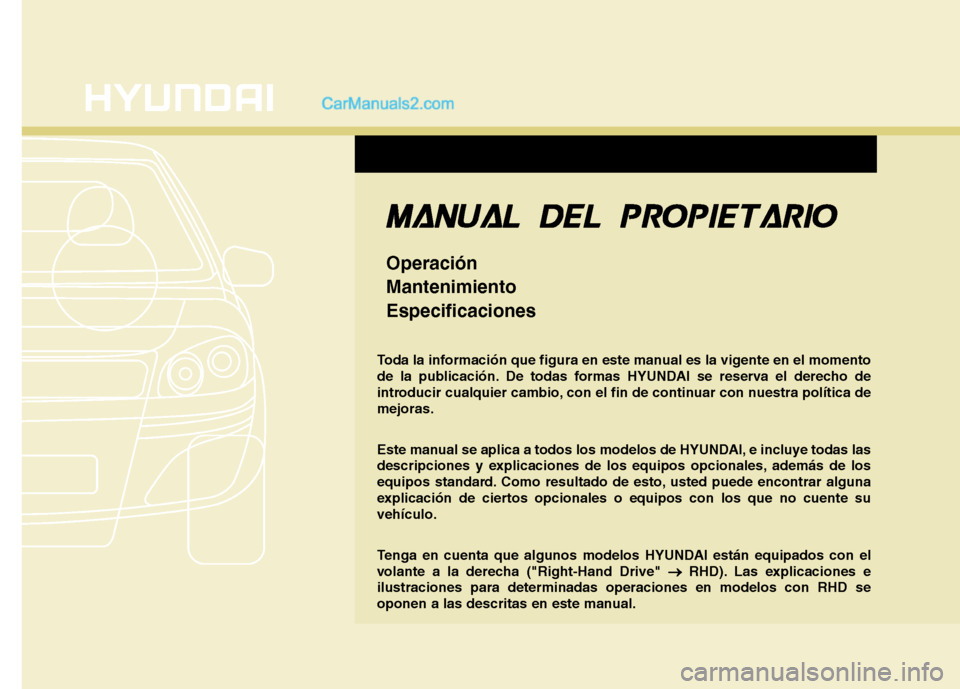

2012 Hyundai Santa Fe mantenimiento

F1
Toda la información que figura en este manual es la vigente en el momento
de la publicación. De todas formas HYUNDAI se reserva el derecho de
introducir cualquier cambio, con el fin de continuar con nuestra política de
mejoras.
Este manual se aplica a todos los modelos de HYUNDAI, e incluye todas las
descripciones y explicaciones de los equipos opcionales, además de los
equipos standard. Como resultado de esto, usted puede encontrar alguna
explicación de ciertos opcionales o equipos con los que no cuente su
vehículo.
Tenga en cuenta que algunos modelos HYUNDAI están equipados con el
volante a la derecha ("Right-Hand Drive" → →
RHD). Las explicaciones e
ilustraciones para determinadas operaciones en modelos con RHD se
oponen a las descritas en este manual.
M MA
AN
NU
UA
AL
L D
DE
EL
L P
PR
RO
OP
PI
IE
ET
TA
AR
RI
IO
O
Operación
Mantenimiento
Especificaciones

F4ADVERTENCIA

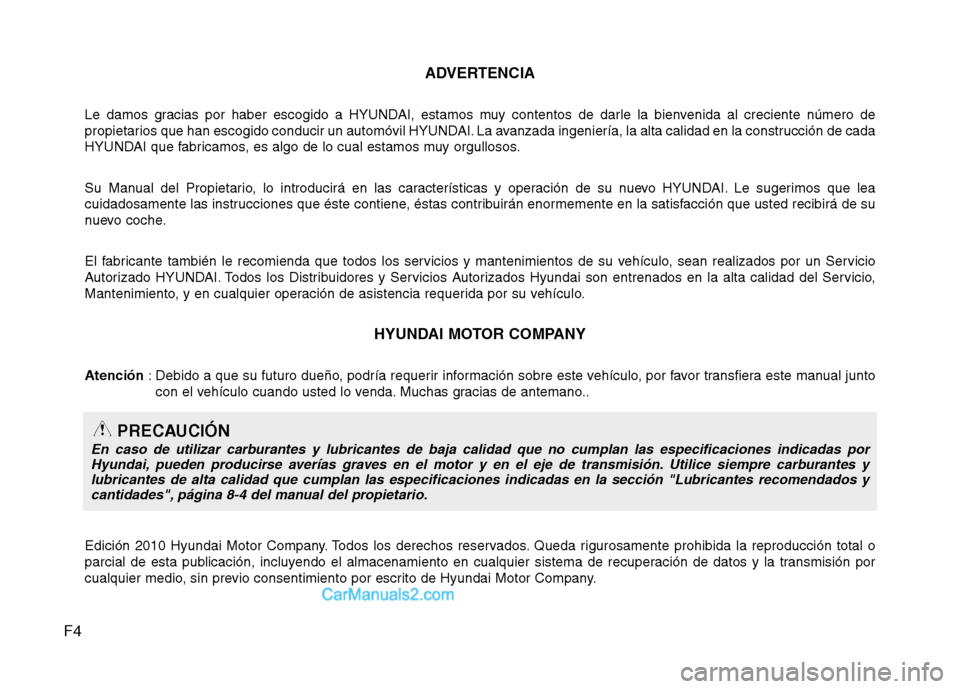

Le damos gracias por haber escogido a HYUNDAI, estamos muy contentos de darle la bienvenida al creciente número de
propietarios que han escogido conducir un automóvil HYUNDAI. La avanzada ingeniería, la alta calidad en la construcción de cada
HYUNDAI que fabricamos, es algo de lo cual estamos muy orgullosos.
Su Manual del Propietario, lo introducirá en las características y operación de su nuevo HYUNDAI. Le sugerimos que lea
cuidadosamente las instrucciones que éste contiene, éstas contribuirán enormemente en la satisfacción que usted recibirá de su
nuevo coche.
El fabricante también le recomienda que todos los servicios y mantenimientos de su vehículo, sean realizados por un Servicio
Autorizado HYUNDAI. Todos los Distribuidores y Servicios Autorizados Hyundai son entrenados en la alta calidad del Servicio,
Mantenimiento, y en cualquier operación de asistencia requerida por su vehículo.
HYUNDAI MOTOR COMPANY
Atención: Debido a que su futuro dueño, podría requerir información sobre este vehículo, por favor transfiera este manual junto
con el vehículo cuando usted lo venda. Muchas gracias de antemano..
Edición 2010 Hyundai Motor Company. Todos los derechos reservados. Queda rigurosamente prohibida la reproducción total o
parcial de esta publicación, incluyendo el almacenamiento en cualquier sistema de recuperación de datos y la transmisión por
cualquier medio, sin previo consentimiento por escrito de Hyundai Motor Company.
PRECAUCIÓN
En caso de utilizar carburantes y lubricantes de baja calidad que no cumplan las especificaciones indicadas por
Hyundai, pueden producirse averías graves en el motor y en el eje de transmisión. Utilice siempre carburantes y
lubricantes de alta calidad que cumplan las especificaciones indicadas en la sección "Lubricantes recomendados y
cantidades", página 8-4 del manual del propietario.

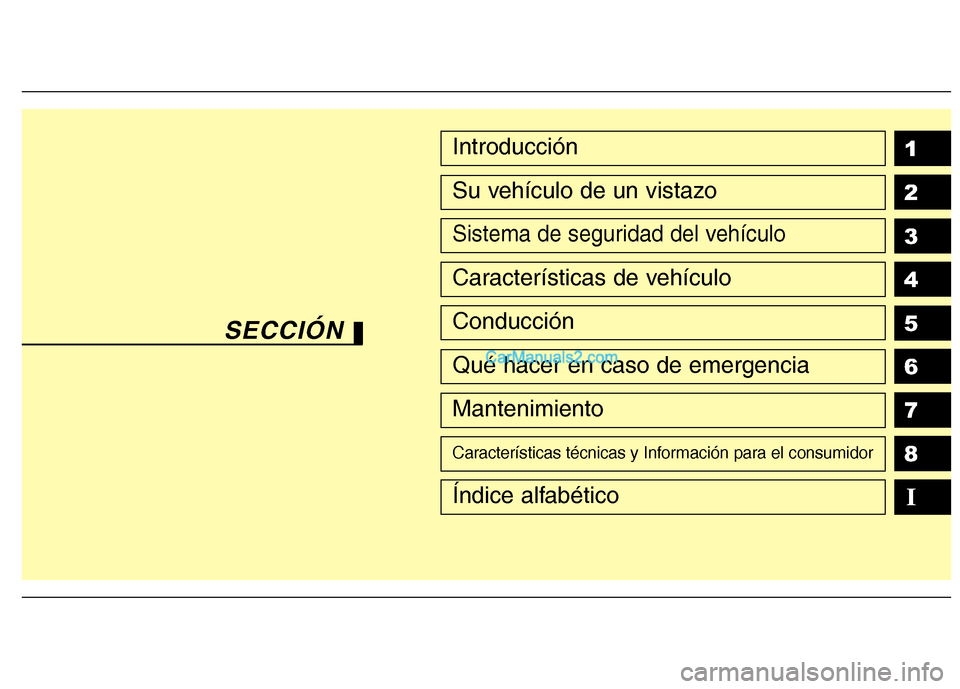

1
2
3
4
5
6
7
8
I
Introducción
Su vehículo de un vistazo
Sistema de seguridad del vehículo
Características de vehículo
Conducción
Qué hacer en caso de emergencia
Mantenimiento
Características técnicas y Información para el consumidor
Índice alfabético
SECCIÓN

Sistema de seguridad del vehículo
52 3

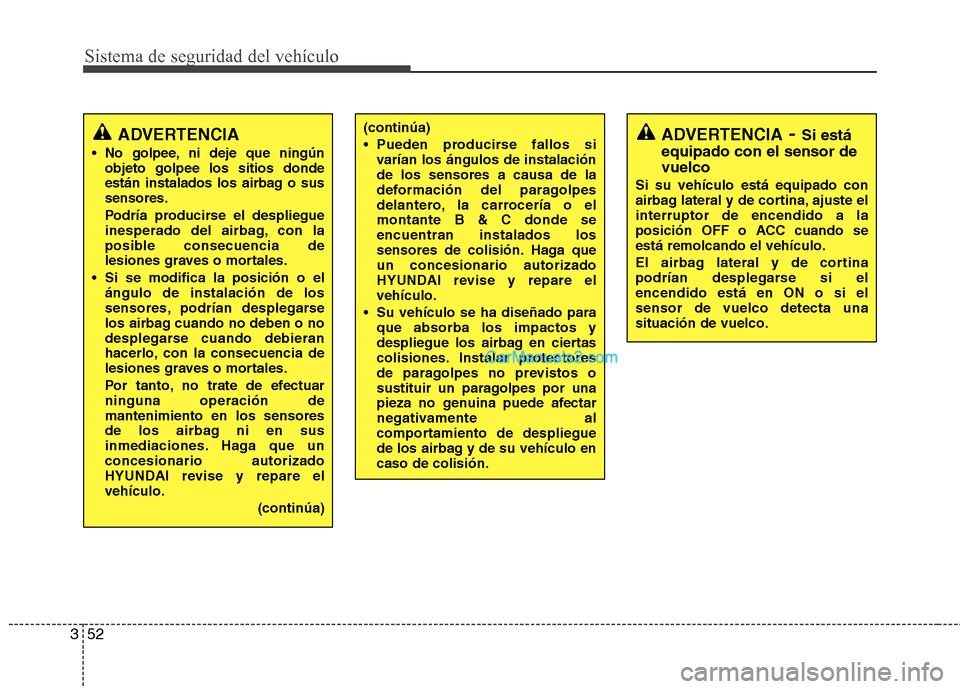

ADVERTENCIA
No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o sus
sensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el
ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar
ninguna operación de
mantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que un
concesionario autorizado
HYUNDAI revise y repare el
vehículo.
(continúa)
(continúa)
Pueden producirse fallos si
varían los ángulos de instalación
de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o el
montante B & C donde se
encuentran instalados los
sensores de colisión. Haga que
un concesionario autorizado
HYUNDAI revise y repare el
vehículo.
Su vehículo se ha diseñado para
que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo en
caso de colisión.ADVERTENCIA- Si está
equipado con el sensor de
vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste el
interruptor de encendido a la
posición OFF o ACC cuando se
está remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON o si el
sensor de vuelco detecta una
situación de vuelco.

Sistema de seguridad del vehículo
60 3
C041100AFD

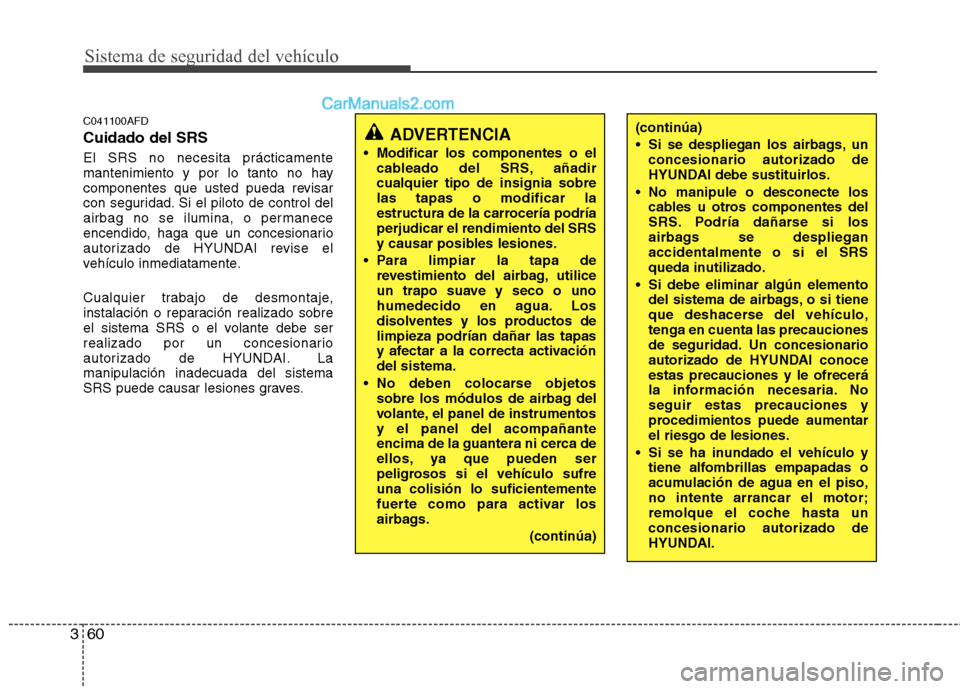

Cuidado del SRS
El SRS no necesita prácticamente
mantenimiento y por lo tanto no hay
componentes que usted pueda revisar
con seguridad. Si el piloto de control del
airbag no se ilumina, o permanece
encendido, haga que un concesionario
autorizado de HYUNDAI revise el
vehículo inmediatamente.
Cualquier trabajo de desmontaje,
instalación o reparación realizado sobre
el sistema SRS o el volante debe ser
realizado por un concesionario
autorizado de HYUNDAI. La
manipulación inadecuada del sistema
SRS puede causar lesiones graves.
ADVERTENCIA
Modificar los componentes o el
cableado del SRS, añadir
cualquier tipo de insignia sobre
las tapas o modificar la
estructura de la carrocería podría
perjudicar el rendimiento del SRS
y causar posibles lesiones.
Para limpiar la tapa de
revestimiento del airbag, utilice
un trapo suave y seco o uno
humedecido en agua. Los
disolventes y los productos de
limpieza podrían dañar las tapas
y afectar a la correcta activación
del sistema.
No deben colocarse objetos
sobre los módulos de airbag del
volante, el panel de instrumentos
y el panel del acompañante
encima de la guantera ni cerca de
ellos, ya que pueden ser
peligrosos si el vehículo sufre
una colisión lo suficientemente
fuerte como para activar los
airbags.
(continúa)
(continúa)
Si se despliegan los airbags, un
concesionario autorizado de
HYUNDAI debe sustituirlos.
No manipule o desconecte los
cables u otros componentes del
SRS. Podría dañarse si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
Si debe eliminar algún elemento
del sistema de airbags, o si tiene
que deshacerse del vehículo,
tenga en cuenta las precauciones
de seguridad. Un concesionario
autorizado de HYUNDAI conoce
estas precauciones y le ofrecerá
la información necesaria. No
seguir estas precauciones y
procedimientos puede aumentar
el riesgo de lesiones.
Si se ha inundado el vehículo y
tiene alfombrillas empapadas o
acumulación de agua en el piso,
no intente arrancar el motor;
remolque el coche hasta un
concesionario autorizado de
HYUNDAI.

Características de vehículo
42 4

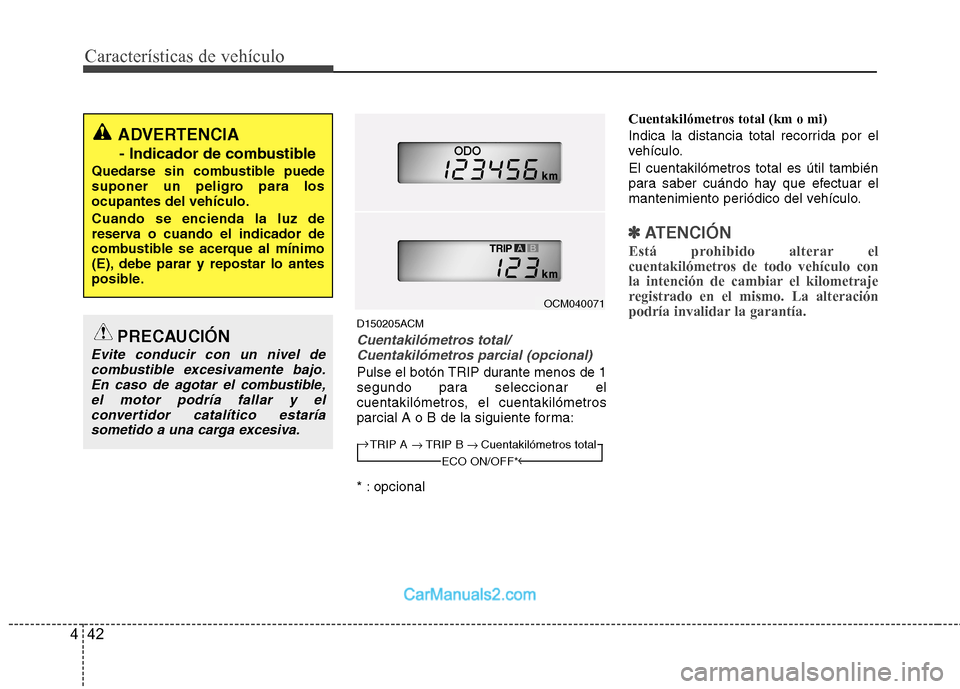

D150205ACM
Cuentakilómetros total/
Cuentakilómetros parcial (opcional)
Pulse el botón TRIP durante menos de 1
segundo para seleccionar el
cuentakilómetros, el cuentakilómetros
parcial A o B de la siguiente forma:
* : opcionalCuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
✽ ✽
ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
ADVERTENCIA
- Indicador de combustible
Quedarse sin combustible puede
suponer un peligro para los
ocupantes del vehículo.
Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
(E), debe parar y repostar lo antes
posible.
PRECAUCIÓN
Evite conducir con un nivel de
combustible excesivamente bajo.
En caso de agotar el combustible,
el motor podría fallar y el
convertidor catalítico estaría
sometido a una carga excesiva.
OCM040071
←
TRIP A → TRIP B → Cuentakilómetros total
ECO ON/OFF*→

Características de vehículo
44 4

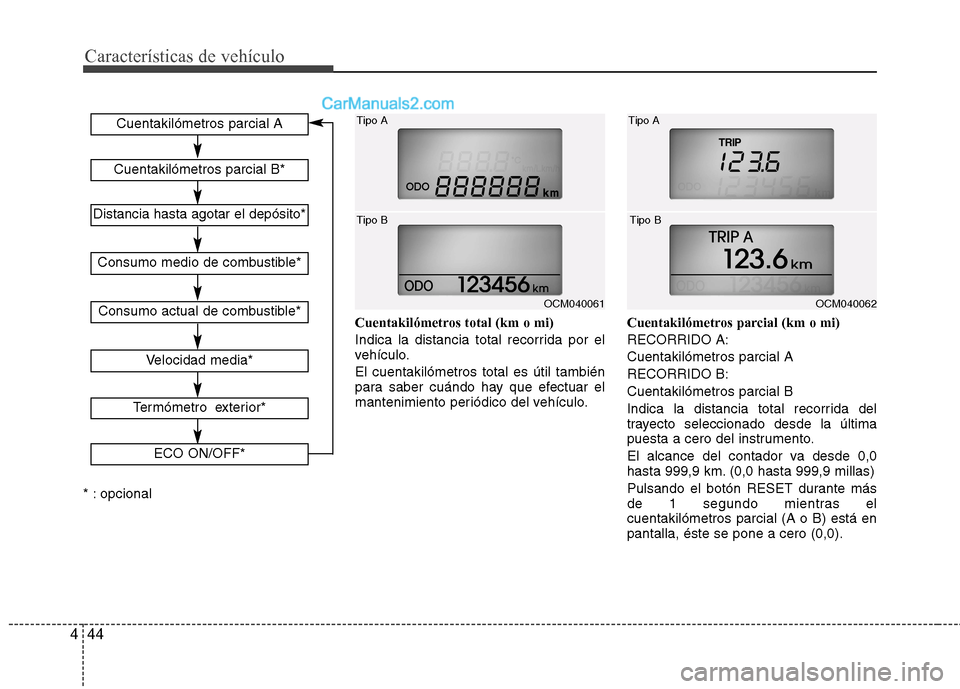

* : opcionalCuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.Cuentakilómetros parcial (km o mi)
RECORRIDO A:
Cuentakilómetros parcial A
RECORRIDO B:
Cuentakilómetros parcial B
Indica la distancia total recorrida del
trayecto seleccionado desde la última
puesta a cero del instrumento.
El alcance del contador va desde 0,0
hasta 999,9 km. (0,0 hasta 999,9 millas)
Pulsando el botón RESET durante más
de 1 segundo mientras el
cuentakilómetros parcial (A o B) está en
pantalla, éste se pone a cero (0,0).
OCM040061 Tipo A
Tipo BOCM040062 Tipo A
Tipo B
Cuentakilómetros parcial B*
Consumo medio de combustible*
Velocidad media*
Termómetro exterior*
ECO ON/OFF*
Distancia hasta agotar el depósito*
Cuentakilómetros parcial A
Consumo actual de combustible*

Características de vehículo
88 4

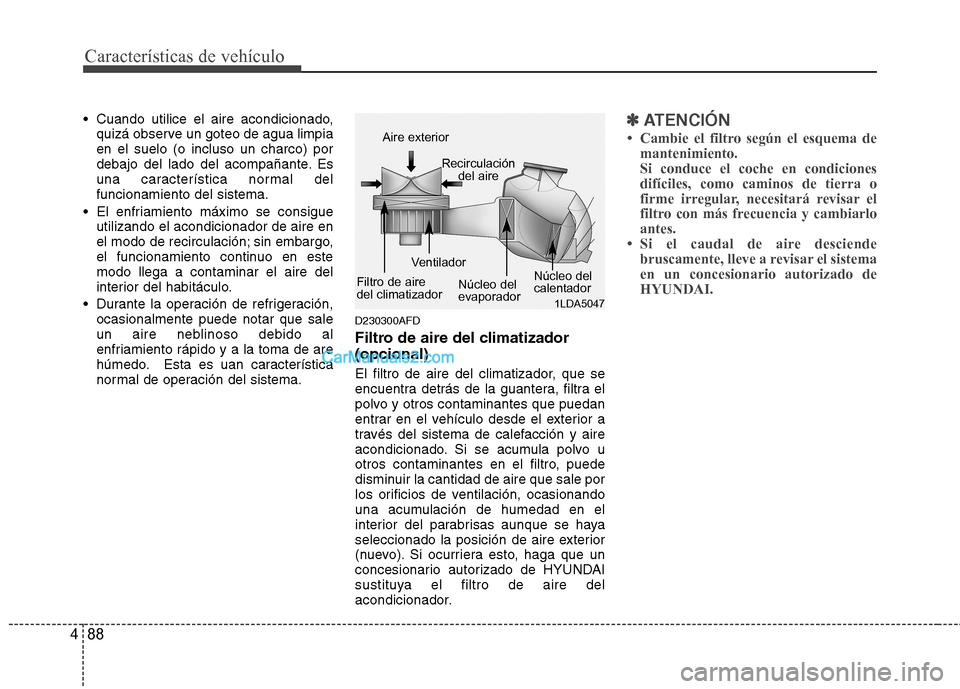

Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es uan característica
normal de operación del sistema.
D230300AFD
Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
✽ ✽
ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el caudal de aire desciende
bruscamente, lleve a revisar el sistema
en un concesionario autorizado de
HYUNDAI.
1LDA5047
Aire exterior
Recirculación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador
