Mantenimiento

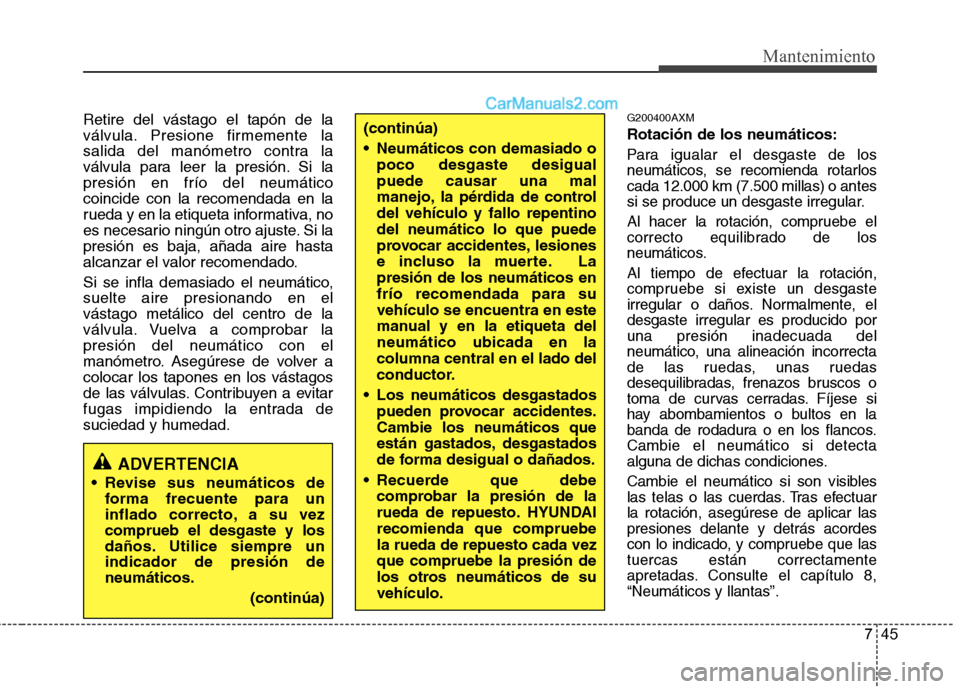

Retire del vástago el tapón de la
válvula. Presione firmemente la
salida del manómetro contra la
válvula para leer la presión. Si la
presión en frío del neumático
coincide con la recomendada en la
rueda y en la etiqueta informativa, no
es necesario ningún otro ajuste. Si la
presión es baja, añada aire hasta
alcanzar el valor recomendado.
Si se infla demasiado el neumático,
suelte aire presionando en el
vástago metálico del centro de la
válvula. Vuelva a comprobar la
presión del neumático con el
manómetro. Asegúrese de volver a
colocar los tapones en los vástagos
de las válvulas. Contribuyen a evitar
fugas impidiendo la entrada de
suciedad y humedad.G200400AXM
Rotación de los neumáticos:
Para igualar el desgaste de los
neumáticos, se recomienda rotarlos
cada 12.000 km (7.500 millas) o antes
si se produce un desgaste irregular.
Al hacer la rotación, compruebe el
correcto equilibrado de los
neumáticos.
Al tiempo de efectuar la rotación,
compruebe si existe un desgaste
irregular o daños. Normalmente, el
desgaste irregular es producido por
una presión inadecuada del
neumático, una alineación incorrecta
de las ruedas, unas ruedas
desequilibradas, frenazos bruscos o
toma de curvas cerradas. Fíjese si
hay abombamientos o bultos en la
banda de rodadura o en los flancos.
Cambie el neumático si detecta
alguna de dichas condiciones.
Cambie el neumático si son visibles
las telas o las cuerdas. Tras efectuar
la rotación, asegúrese de aplicar las
presiones delante y detrás acordes
con lo indicado, y compruebe que las
tuercas están correctamente
apretadas. Consulte el capítulo 8,
“Neumáticos y llantas”.
ADVERTENCIA
Revise sus neumáticos de
forma frecuente para un
inflado correcto, a su vez
comprueb el desgaste y los
daños. Utilice siempre un
indicador de presión de
neumáticos.
(continúa)
(continúa)
Neumáticos con demasiado o
poco desgaste desigual
puede causar una mal
manejo, la pérdida de control
del vehículo y fallo repentino
del neumático lo que puede
provocar accidentes, lesiones
e incluso la muerte. La
presión de los neumáticos en
frío recomendada para su
vehículo se encuentra en este
manual y en la etiqueta del
neumático ubicada en la
columna central en el lado del
conductor.
Los neumáticos desgastados
pueden provocar accidentes.
Cambie los neumáticos que
están gastados, desgastados
de forma desigual o dañados.
Recuerde que debe
comprobar la presión de la
rueda de repuesto. HYUNDAI
recomienda que compruebe
la rueda de repuesto cada vez
que compruebe la presión de
los otros neumáticos de su
vehículo.

Mantenimiento
46 7

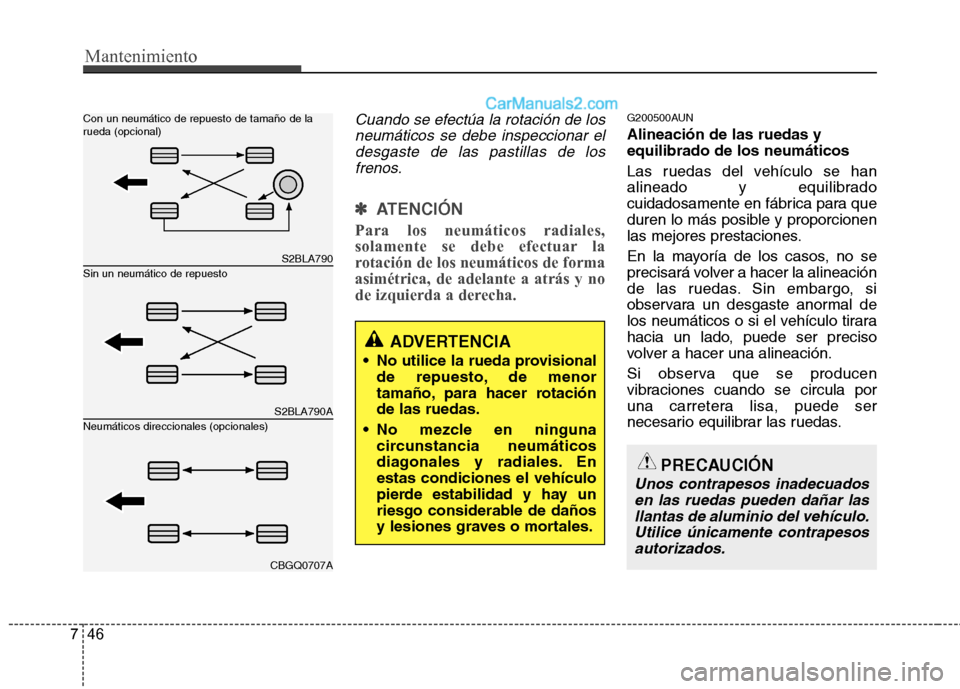

Cuando se efectúa la rotación de los
neumáticos se debe inspeccionar el
desgaste de las pastillas de los
frenos.
✽ ✽

ATENCIÓN
Para los neumáticos radiales,
solamente se debe efectuar la
rotación de los neumáticos de forma
asimétrica, de adelante a atrás y no
de izquierda a derecha.
G200500AUN
Alineación de las ruedas y
equilibrado de los neumáticos
Las ruedas del vehículo se han
alineado y equilibrado
cuidadosamente en fábrica para que
duren lo más posible y proporcionen
las mejores prestaciones.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
los neumáticos o si el vehículo tirara
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario equilibrar las ruedas.
ADVERTENCIA
No utilice la rueda provisional
de repuesto, de menor
tamaño, para hacer rotación
de las ruedas.
No mezcle en ninguna
circunstancia neumáticos
diagonales y radiales. En
estas condiciones el vehículo
pierde estabilidad y hay un
riesgo considerable de daños
y lesiones graves o mortales.
PRECAUCIÓN
Unos contrapesos inadecuados
en las ruedas pueden dañar las
llantas de aluminio del vehículo.
Utilice únicamente contrapesos
autorizados.
S2BLA790
S2BLA790A
CBGQ0707A
Sin un neumático de repuesto Con un neumático de repuesto de tamaño de la
rueda (opcional)
Neumáticos direccionales (opcionales)

747
Mantenimiento

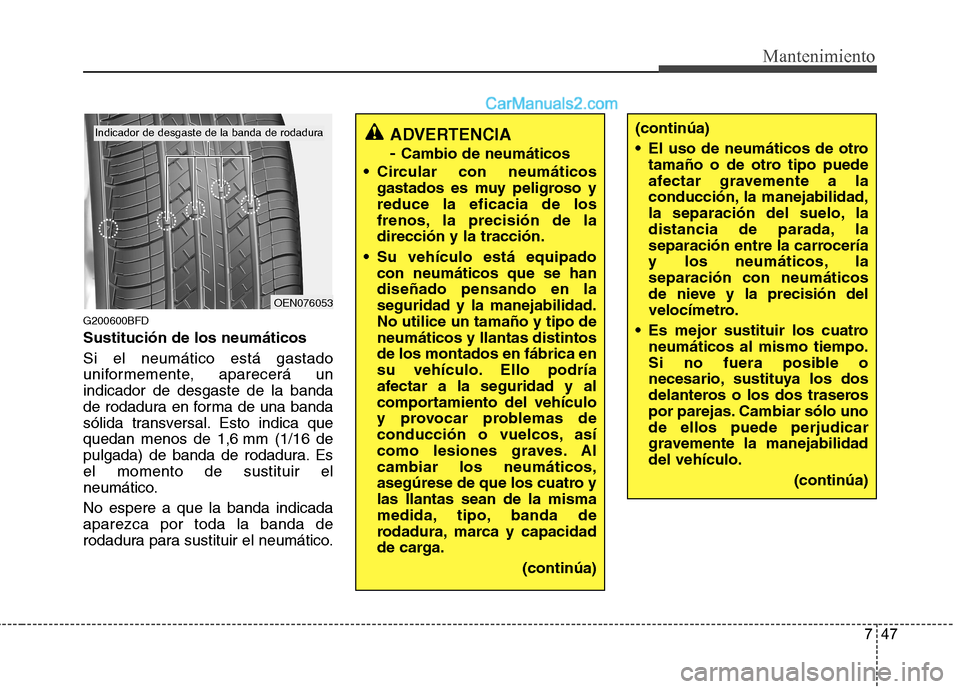

G200600BFD
Sustitución de los neumáticos
Si el neumático está gastado
uniformemente, aparecerá un
indicador de desgaste de la banda
de rodadura en forma de una banda
sólida transversal. Esto indica que
quedan menos de 1,6 mm (1/16 de
pulgada) de banda de rodadura. Es
el momento de sustituir el
neumático.
No espere a que la banda indicada
aparezca por toda la banda de
rodadura para sustituir el neumático.
OEN076053
Indicador de desgaste de la banda de rodaduraADVERTENCIA
-
Cambio de neumáticos
Circular con neumáticos
gastados es muy peligroso y
reduce la eficacia de los
frenos, la precisión de la
dirección y la tracción.
Su vehículo está equipado
con neumáticos que se han
diseñado pensando en la
seguridad y la manejabilidad.
No utilice un tamaño y tipo de
neumáticos y llantas distintos
de los montados en fábrica en
su vehículo. Ello podría
afectar a la seguridad y al
comportamiento del vehículo
y provocar problemas de
conducción o vuelcos, así
como lesiones graves. Al
cambiar los neumáticos,
asegúrese de que los cuatro y
las llantas sean de la misma
medida, tipo, banda de
rodadura, marca y capacidad
de carga.
(continúa)
(continúa)
El uso de neumáticos de otro
tamaño o de otro tipo puede
afectar gravemente a la
conducción, la manejabilidad,
la separación del suelo, la
distancia de parada, la
separación entre la carrocería
y los neumáticos, la
separación con neumáticos
de nieve y la precisión del
velocímetro.
Es mejor sustituir los cuatro
neumáticos al mismo tiempo.
Si no fuera posible o
necesario, sustituya los dos
delanteros o los dos traseros
por parejas. Cambiar sólo uno
de ellos puede perjudicar
gravemente la manejabilidad
del vehículo.
(continúa)

Mantenimiento
48 7

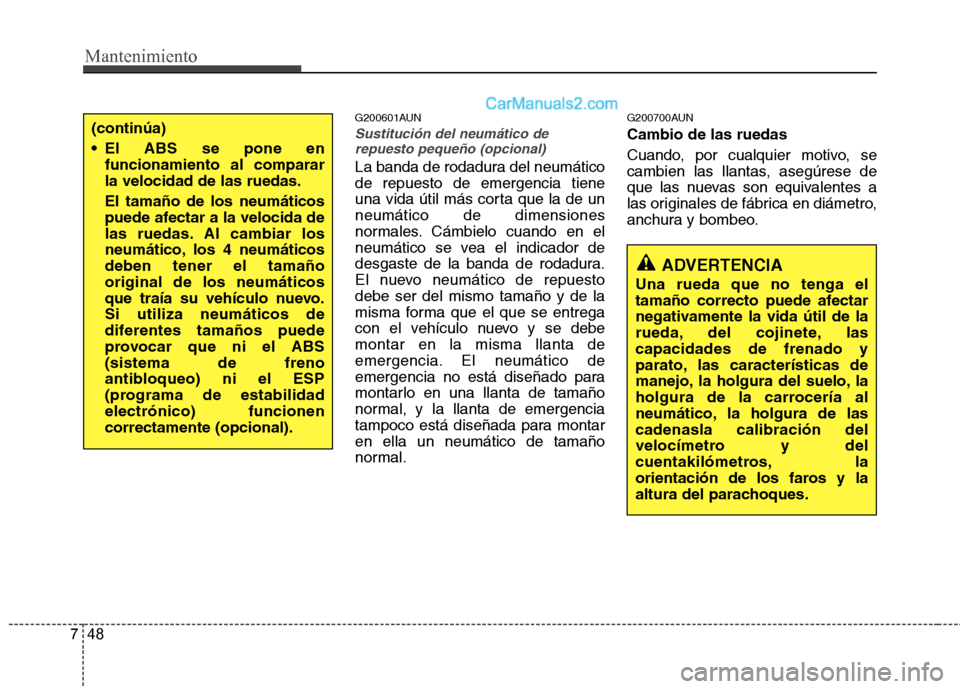

G200601AUN
Sustitución del neumático de
repuesto pequeño (opcional)
La banda de rodadura del neumático
de repuesto de emergencia tiene
una vida útil más corta que la de un
neumático de dimensiones
normales. Cámbielo cuando en el
neumático se vea el indicador de
desgaste de la banda de rodadura.
El nuevo neumático de repuesto
debe ser del mismo tamaño y de la
misma forma que el que se entrega
con el vehículo nuevo y se debe
montar en la misma llanta de
emergencia. El neumático de
emergencia no está diseñado para
montarlo en una llanta de tamaño
normal, y la llanta de emergencia
tampoco está diseñada para montar
en ella un neumático de tamaño
normal.
G200700AUN
Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.(continúa)
El ABS se pone en
funcionamiento al comparar
la velocidad de las ruedas.
El tamaño de los neumáticos
puede afectar a la velocida de
las ruedas. Al cambiar los
neumático, los 4 neumáticos
deben tener el tamaño
original de los neumáticos
que traía su vehículo nuevo.
Si utiliza neumáticos de
diferentes tamaños puede
provocar que ni el ABS
(sistema de freno
antibloqueo) ni el ESP
(programa de estabilidad
electrónico) funcionen
correctamente (opcional).
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
rueda, del cojinete, las
capacidades de frenado y
parato, las características de
manejo, la holgura del suelo, la
holgura de la carrocería al
neumático, la holgura de las
cadenasla calibración del
velocímetro y del
cuentakilómetros, la
orientación de los faros y la
altura del parachoques.

749
Mantenimiento

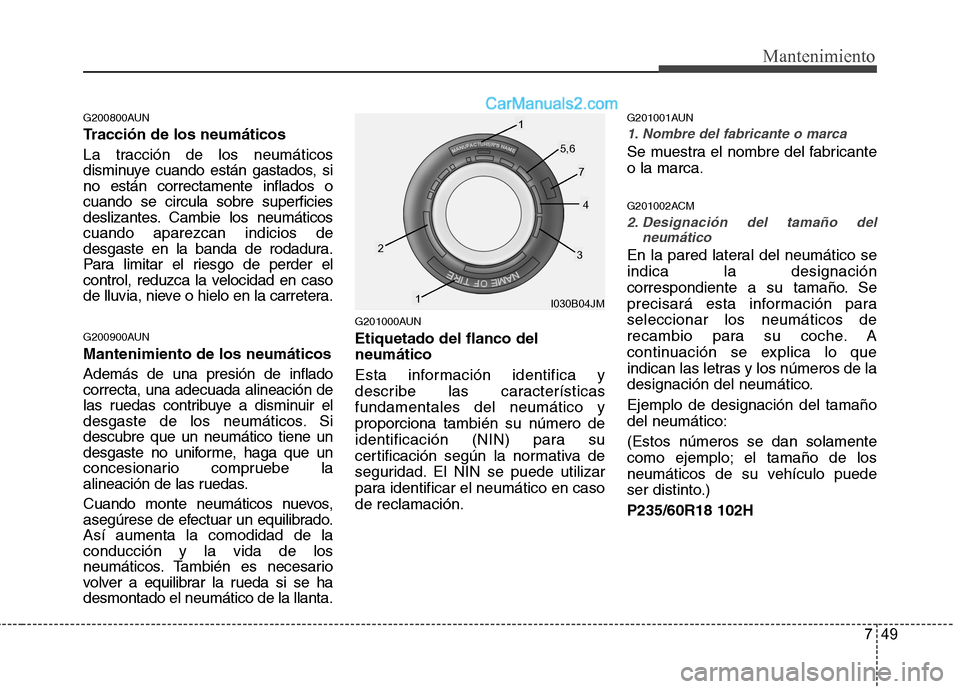

G200800AUN
Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, si
no están correctamente inflados o
cuando se circula sobre superficies
deslizantes. Cambie los neumáticos
cuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la carretera.
G200900AUN
Mantenimiento de los neumáticos
Además de una presión de inflado
correcta, una adecuada alineación de
las ruedas contribuye a disminuir el
desgaste de los neumáticos. Si
descubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un equilibrado.
Así aumenta la comodidad de la
conducción y la vida de los
neumáticos. También es necesario
volver a equilibrar la rueda si se ha
desmontado el neumático de la llanta.
G201000AUN
Etiquetado del flanco del
neumático
Esta información identifica y
describe las características
fundamentales del neumático y
proporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en caso
de reclamación.
G201001AUN
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante
o la marca.
G201002ACM
2. Designación del tamaño del
neumático
En la pared lateral del neumático se
indica la designación
correspondiente a su tamaño. Se
precisará esta información para
seleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático.
Ejemplo de designación del tamaño
del neumático:
(Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.)
P235/60R18 102H
I030B04JM
1
1
23
4
5,6
7

Mantenimiento
50 7

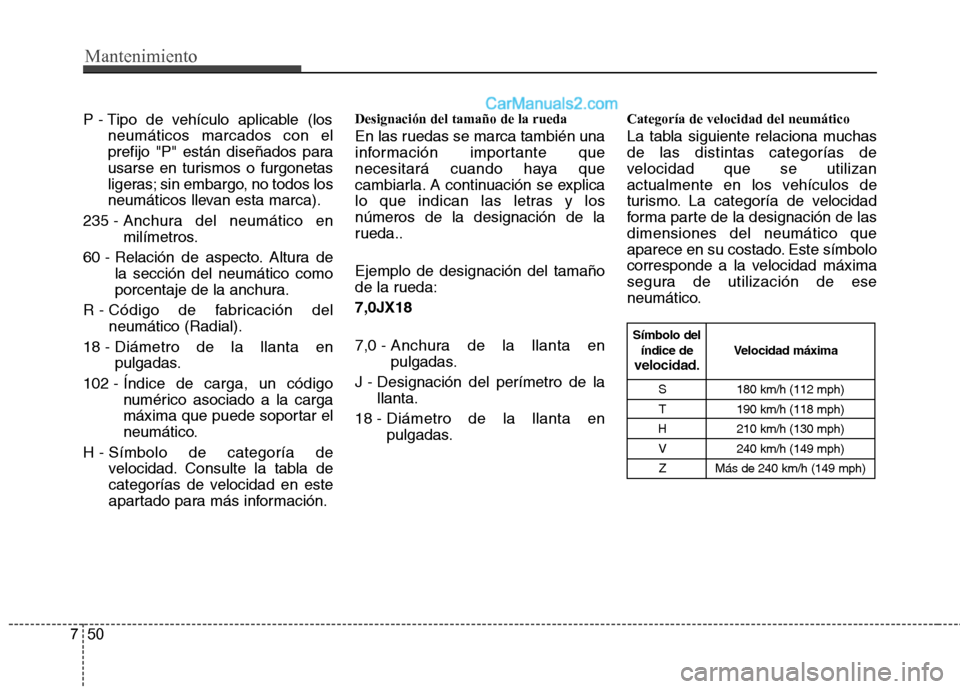

S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph)
V 240 km/h (149 mph)
Z Más de 240 km/h (149 mph)
Velocidad máxima Símbolo del
índice develocidad.
P - Tipo de vehículo aplicable (los
neumáticos marcados con el
prefijo "P" están diseñados para
usarse en turismos o furgonetas
ligeras; sin embargo, no todos los
neumáticos llevan esta marca).
235 - Anchura del neumático en
milímetros.
60 - Relación de aspecto. Altura de
la sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del
neumático (Radial).
18 - Diámetro de la llanta en
pulgadas.
102 - Índice de carga, un código
numérico asociado a la carga
máxima que puede soportar el
neumático.
H - Símbolo de categoría de
velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información.Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y los
números de la designación de la
rueda..
Ejemplo de designación del tamaño
de la rueda:
7,0JX18
7,0 - Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la
llanta.
18 - Diámetro de la llanta en
pulgadas.
Categoría de velocidad del neumático
La tabla siguiente relaciona muchas
de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de las
dimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.

751
Mantenimiento
G200103AEN

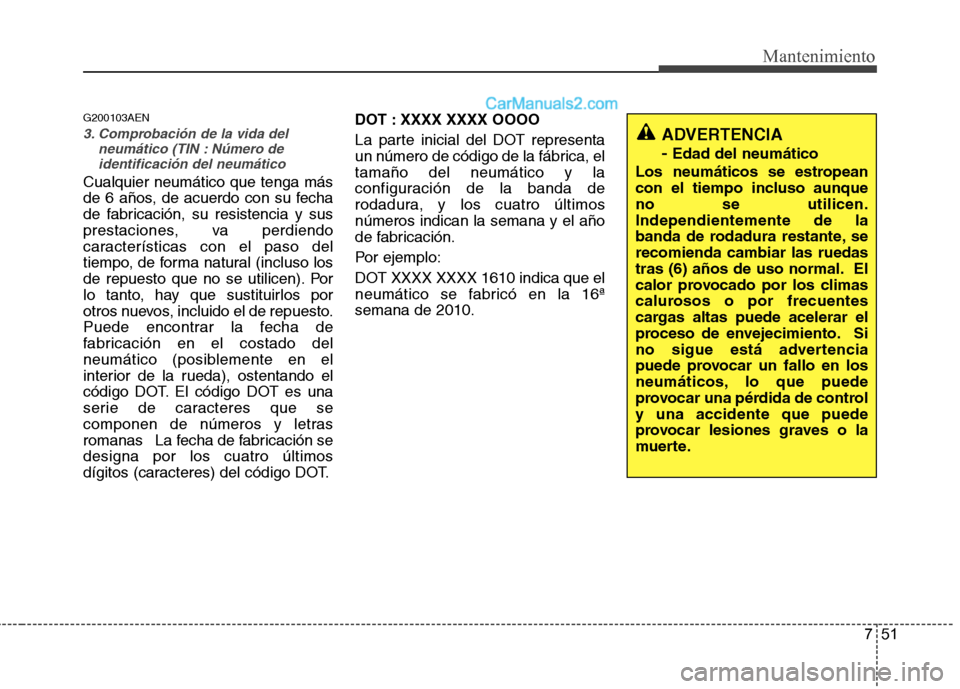

3. Comprobación de la vida del
neumático (TIN : Número de
identificación del neumático
Cualquier neumático que tenga más
de 6 años, de acuerdo con su fecha
de fabricación, su resistencia y sus
prestaciones, va perdiendo
características con el paso del
tiempo, de forma natural (incluso los
de repuesto que no se utilicen). Por
lo tanto, hay que sustituirlos por
otros nuevos, incluido el de repuesto.
Puede encontrar la fecha de
fabricación en el costado del
neumático (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación se
designa por los cuatro últimos
dígitos (caracteres) del código DOT.DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, el
tamaño del neumático y la
configuración de la banda de
rodadura, y los cuatro últimos
números indican la semana y el año
de fabricación.
Por ejemplo:
DOT XXXX XXXX 1610 indica que el
neumático se fabricó en la 16ª
semana de 2010.
ADVERTENCIA
-
Edad del neumático
Los neumáticos se estropean
con el tiempo incluso aunque
no se utilicen.
Independientemente de la
banda de rodadura restante, se
recomienda cambiar las ruedas
tras (6) años de uso normal. El
calor provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar un fallo en los
neumáticos, lo que puede
provocar una pérdida de control
y una accidente que puede
provocar lesiones graves o la
muerte.

Mantenimiento
52 7
G201004AUN

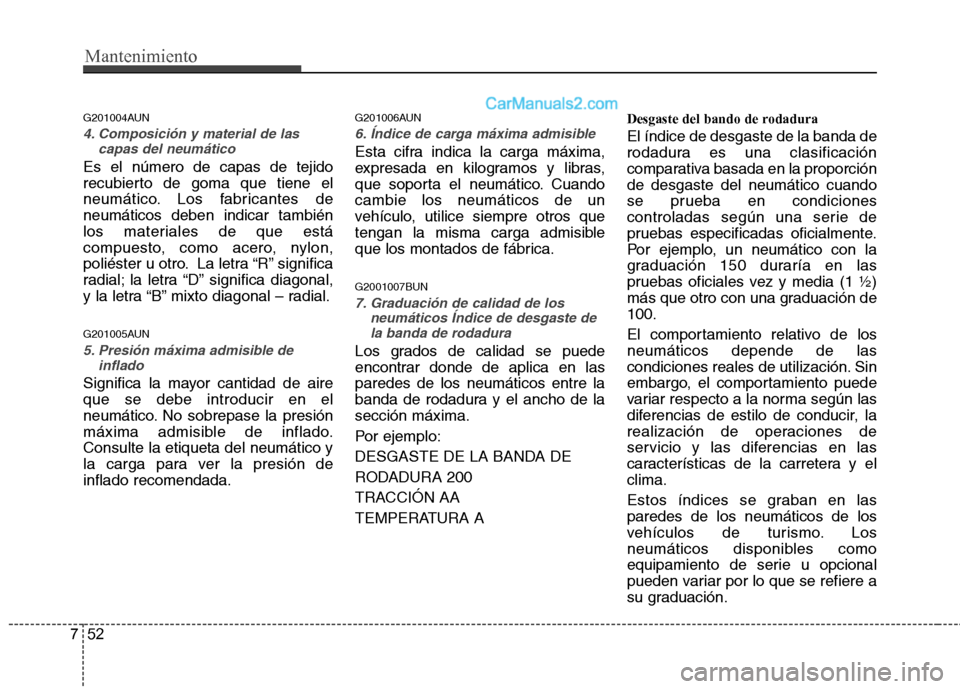

4. Composición y material de las
capas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes de
neumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
G201005AUN
5. Presión máxima admisible de
inflado
Significa la mayor cantidad de aire
que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.
Consulte la etiqueta del neumático y
la carga para ver la presión de
inflado recomendada.
G201006AUN
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuando
cambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica.
G2001007BUN
7. Graduación de calidad de los
neumáticos Índice de desgaste de
la banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en las
paredes de los neumáticos entre la
banda de rodadura y el ancho de la
sección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A
Desgaste del bando de rodadura
El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporción
de desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media (1 ½)
más que otro con una graduación de
100.
El comportamiento relativo de los
neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y el
clima.
Estos índices se graban en las
paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.
