2012 Hyundai Santa Fe Manual del propietario (in Spanish)

753
Mantenimiento

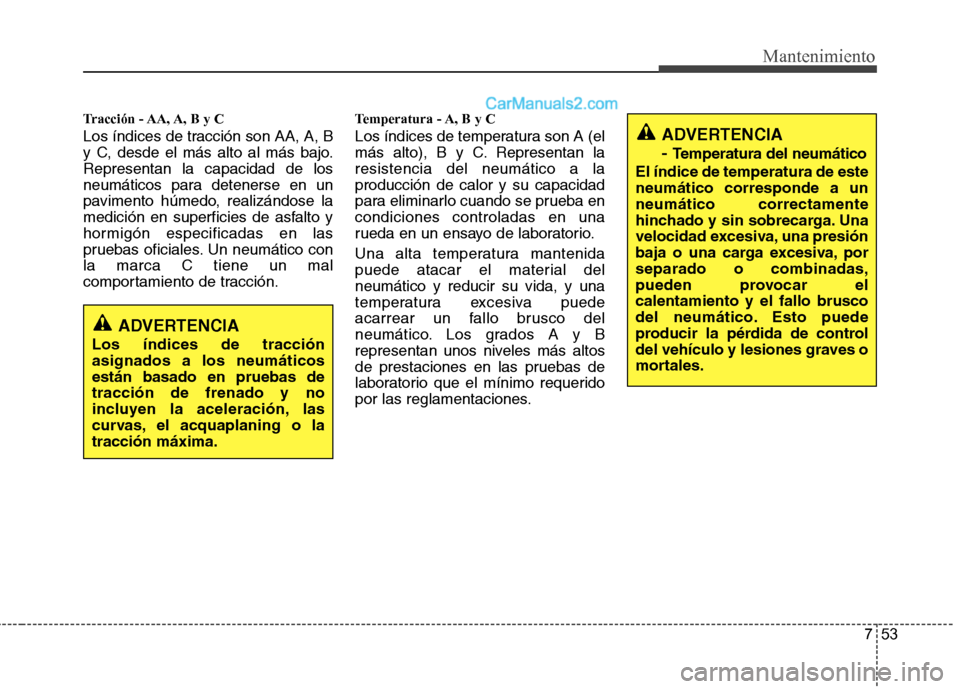

Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.
Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático con
la marca C tiene un mal
comportamiento de tracción.
Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan la
resistencia del neumático a la
producción de calor y su capacidad
para eliminarlo cuando se prueba en
condiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material del
neumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.ADVERTENCIA
-
Temperatura del neumático
El índice de temperatura de este
neumático corresponde a un
neumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, por
separado o combinadas,
pueden provocar el
calentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción
asignados a los neumáticos
están basado en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o la
tracción máxima.

Mantenimiento
54 7

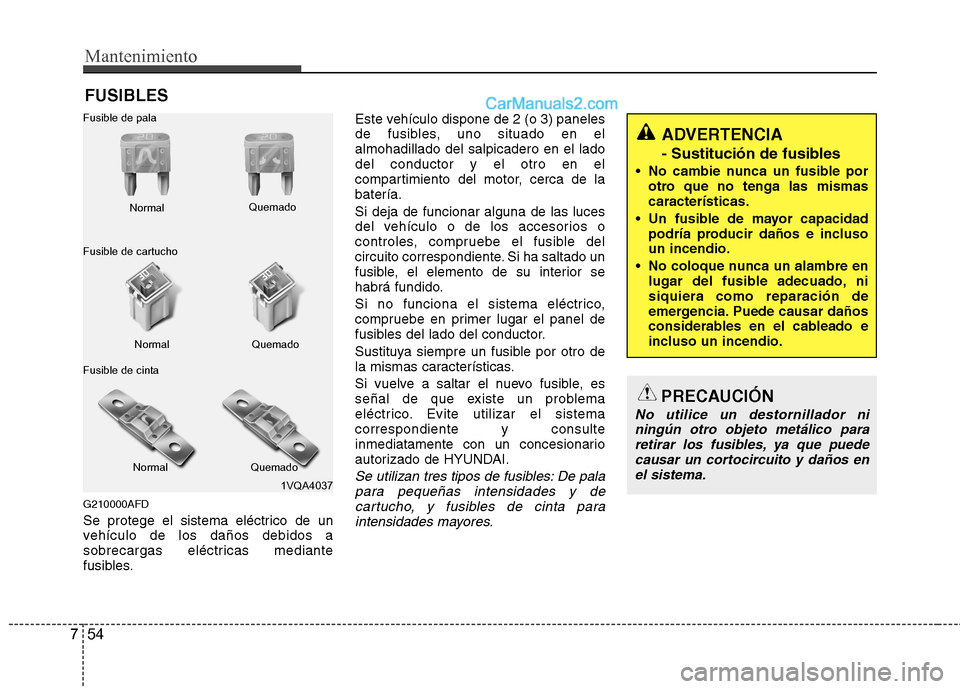

FUSIBLES
G210000AFD
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles.Este vehículo dispone de 2 (o 3) paneles
de fusibles, uno situado en el
almohadillado del salpicadero en el lado
del conductor y el otro en el
compartimiento del motor, cerca de la
batería.
Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistema
correspondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y fusibles de cinta para
intensidades mayores.1VQA4037 Normal Normal Fusible de pala
Fusible de cartucho
Fusible de cintaQuemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
No cambie nunca un fusible por
otro que no tenga las mismas
características.
Un fusible de mayor capacidad
podría producir daños e incluso
un incendio.
No coloque nunca un alambre en
lugar del fusible adecuado, ni
siquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para
retirar los fusibles, ya que puede
causar un cortocircuito y daños en
el sistema.

755
Mantenimiento
G210100AUN

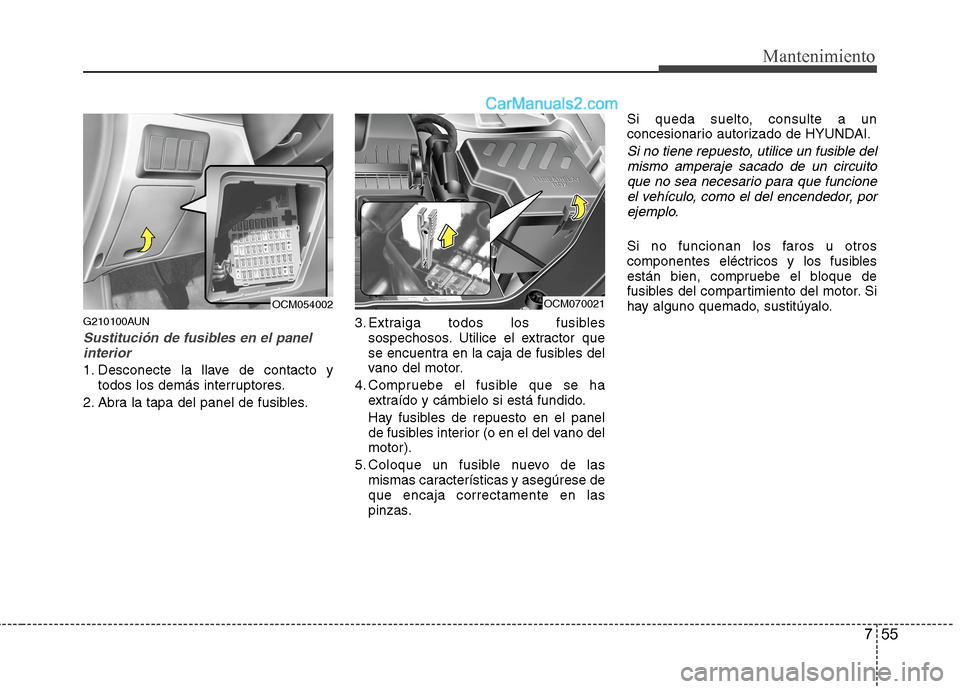

Sustitución de fusibles en el panel
interior
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Abra la tapa del panel de fusibles.3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano del
motor).
5. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja correctamente en las
pinzas.Si queda suelto, consulte a un
concesionario autorizado de HYUNDAI.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito
que no sea necesario para que funcione
el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
OCM054002OCM070021

Mantenimiento
56 7
G210101AXM

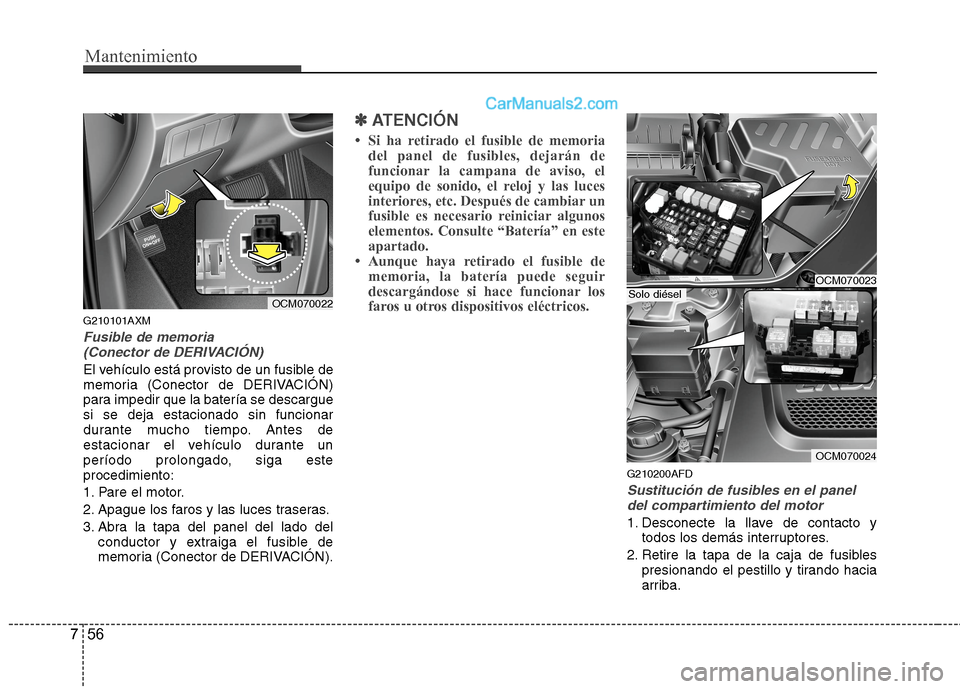

Fusible de memoria
(Conector de DERIVACIÓN)
El vehículo está provisto de un fusible de
memoria (Conector de DERIVACIÓN)
para impedir que la batería se descargue
si se deja estacionado sin funcionar
durante mucho tiempo. Antes de
estacionar el vehículo durante un
período prolongado, siga este
procedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del
conductor y extraiga el fusible de
memoria (Conector de DERIVACIÓN).
✽ ✽

ATENCIÓN
• Si ha retirado el fusible de memoria
del panel de fusibles, dejarán de
funcionar la campana de aviso, el
equipo de sonido, el reloj y las luces
interiores, etc. Después de cambiar un
fusible es necesario reiniciar algunos
elementos. Consulte “Batería” en este
apartado.
• Aunque haya retirado el fusible de
memoria, la batería puede seguir
descargándose si hace funcionar los
faros u otros dispositivos eléctricos.
G210200AFD
Sustitución de fusibles en el panel
del compartimiento del motor
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.
OCM070022
OCM070023
OCM070024
Solo diésel

757
Mantenimiento

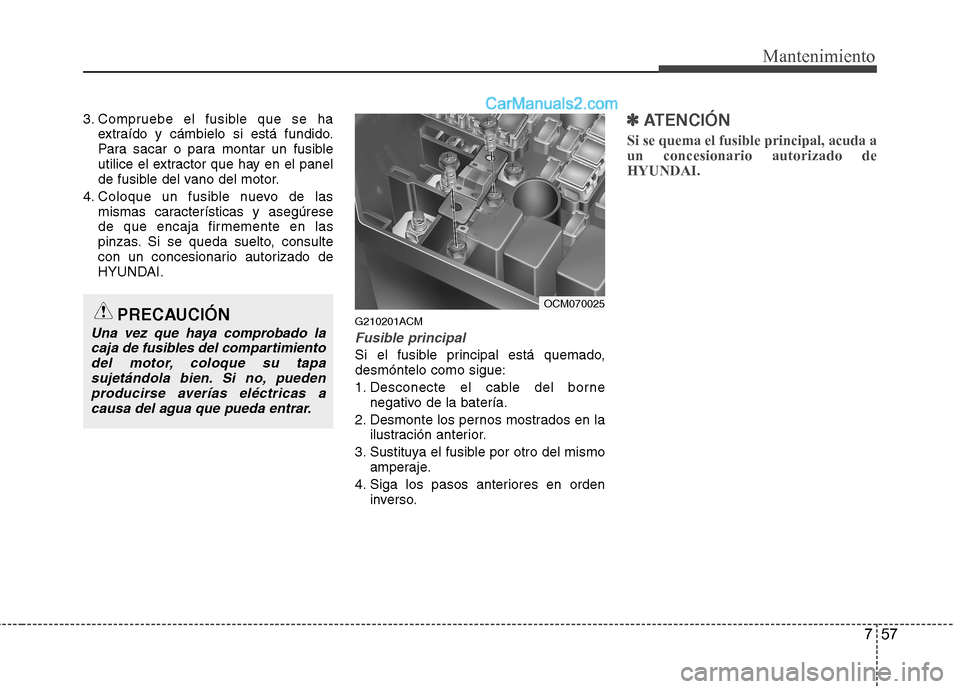

3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las
mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI.
G210201ACM
Fusible principal
Si el fusible principal está quemado,
desmóntelo como sigue:
1. Desconecte el cable del borne
negativo de la batería.
2. Desmonte los pernos mostrados en la
ilustración anterior.
3. Sustituya el fusible por otro del mismo
amperaje.
4. Siga los pasos anteriores en orden
inverso.
✽ ✽

ATENCIÓN
Si se quema el fusible principal, acuda a
un concesionario autorizado de
HYUNDAI.
PRECAUCIÓN
Una vez que haya comprobado la
caja de fusibles del compartimiento
del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.
OCM070025

Mantenimiento
58 7
✽
✽

ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
G210300AFD

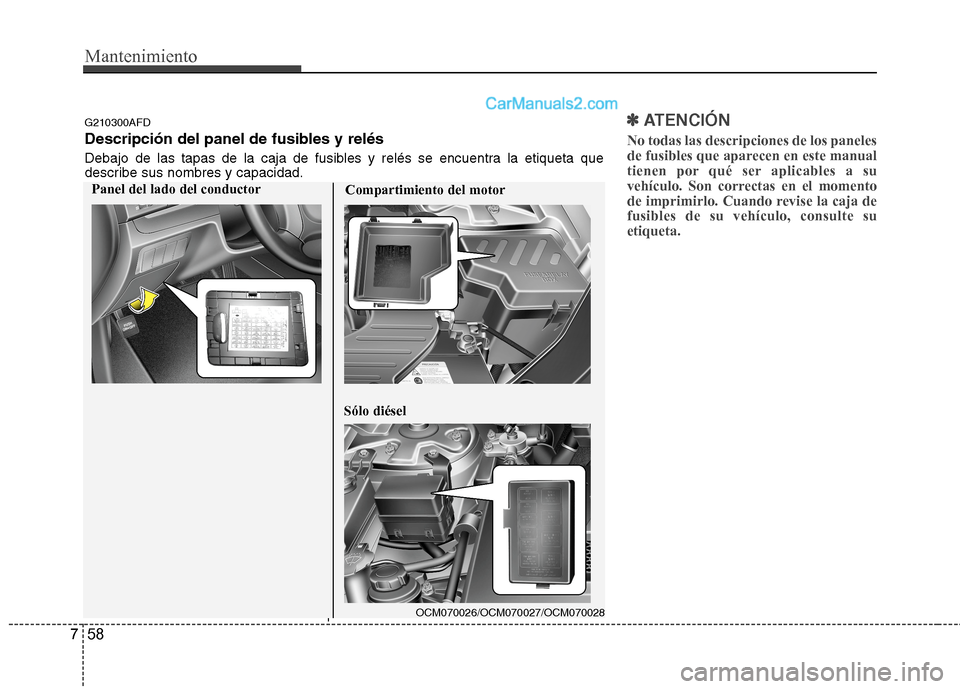

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que
describe sus nombres y capacidad.
Compartimiento del motor
OCM070026/OCM070027/OCM070028
Sólo diésel Panel del lado del conductor

759
Mantenimiento

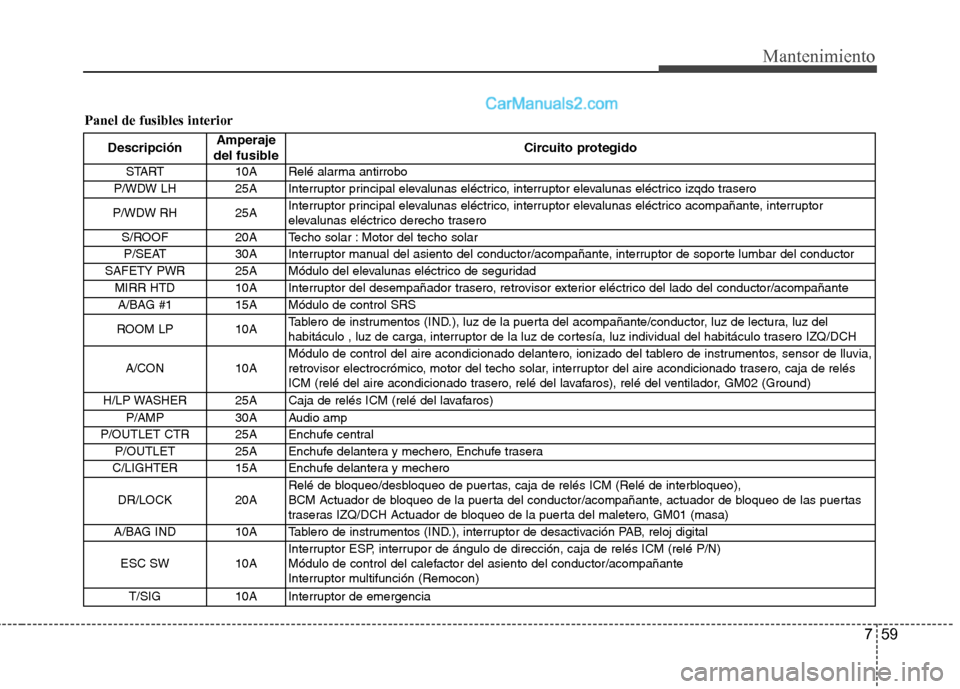

Panel de fusibles interior
DescripciónAmperaje
del fusibleCircuito protegido
START 10A Relé alarma antirrobo
P/WDW LH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izqdo trasero
P/WDW RH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico acompañante, interruptor
elevalunas eléctrico derecho trasero
S/ROOF 20A Techo solar : Motor del techo solar
P/SEAT 30A Interruptor manual del asiento del conductor/acompañante, interruptor de soporte lumbar del conductor
SAFETY PWR 25A Módulo del elevalunas eléctrico de seguridad
MIRR HTD 10A Interruptor del desempañador trasero, retrovisor exterior eléctrico del lado del conductor/acompañante
A/BAG #1 15A Módulo de control SRS
ROOM LP 10A Tablero de instrumentos (IND.), luz de la puerta del acompañante/conductor, luz de lectura, luz del
habitáculo , luz de carga, interruptor de la luz de cortesía, luz individual del habitáculo trasero IZQ/DCH
A/CON 10A Módulo de control del aire acondicionado delantero, ionizado del tablero de instrumentos, sensor de lluvia,
retrovisor electrocrómico, motor del techo solar, interruptor del aire acondicionado trasero, caja de relés
ICM (relé del aire acondicionado trasero, relé del lavafaros), relé del ventilador, GM02 (Ground)
H/LP WASHER 25A Caja de relés ICM (relé del lavafaros)
P/AMP 30A Audio amp
P/OUTLET CTR 25A Enchufe central
P/OUTLET 25A Enchufe delantera y mechero, Enchufe trasera
C/LIGHTER 15A Enchufe delantera y mechero
DR/LOCK 20A Relé de bloqueo/desbloqueo de puertas, caja de relés ICM (Relé de interbloqueo),
BCM Actuador de bloqueo de la puerta del conductor/acompañante, actuador de bloqueo de las puertas
traseras IZQ/DCH Actuador de bloqueo de la puerta del maletero, GM01 (masa)
A/BAG IND 10A Tablero de instrumentos (IND.), interruptor de desactivación PAB, reloj digital
ESC SW 10A Interruptor ESP, interrupor de ángulo de dirección, caja de relés ICM (relé P/N)
Módulo de control del calefactor del asiento del conductor/acompañante
Interruptor multifunción (Remocon)
T/SIG 10A Interruptor de emergencia

Mantenimiento
60 7
DescripciónAmperaje
del fusibleCircuito protegido
RR FOG 15A Caja de relés ICM (relé de la luz antiniebla trasero)
PDM #2 15A PDM, módulo de control llave smart, interruptor de botón de parada/inico Soporte FOB, solenoide de la llave
HAZARD 15A Relé de emergencia, interruptor de emergencia, BCM, Tablero de instrumentos (IND.) Interruptor
multifunción (luz), luz de combinación trasero (FUERA) IZQ/DCH Retrovisor exterior eléctrico
conductor/acompañante, Faro IZQ/DCH
RR WIPER 15A Relé del motor del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
A/CON SW 10A Módulo de control A/A delantero (auto)
CLUSTER 10A Alternador, zumbador de ayuda al estacionamiento trasero, tablero de instrumentos (IND.) BCM, módulo
de control de presión neumáticos, módulo de control de la llave smart A/V y unidad principal de
navegación, Unidad PIO
BCM #1 10A Módulo de control de llave smart, PDM, BCM
FUEL LID 15A Interruptor de llenado de combustible
B/ALARM HORN 10A Relé alarma antirrobo
RR A/CON 15A Caja de relés ICM (relé del aire acondicionado trasero)
TPMS 10A Módulo de control de la presión de los neumático, iniciador delantero IZQ/DCH Iniciador trasero IZQ
AUDIO #2 10A Audio, A/V y unidad principal de navegación, unidad PIO, BCM, PDM Módulo de control de la llave smart,
reloj digital, interruptor del retrovisor exterior eléctrico
BLOWER 10A Relé del ventilador, motor del ventilador, interruptor del aire acondicionado 10A
STOP LP 15A Interruptor de luz de freno
PDM #1 20A PDM
BCM #3 10A BCM, receptor RF, llave de encendido Ill. y interruptor de advertencia de la puerta Interruptor del retrovisor
exterior eléctrico, indicador de seguridad
CLOCK 15A Módulo de control del aire acondicionado, conector de enlace de datos, reloj digital
AUDIO #1 15A Audio, A/V y unidad principal de navegación , Unidad PIO
ATM 10A Interruptor modo deportivo, solenoide de la llave
S/WARMER 15A Módulo de control del calefactor del asiento del conductor/acompañante
BCM #2 10A Reostato, BCM, PDM, Tablero de instrumentos (MICOM)
POWER CONNECTOR FUSIBLE : LUZ DEL HABITÁCULO 15A, RELOJ 15A, AUDIO 1 15A, BCM 3 10A
