2012 Hyundai Santa Fe Manual del propietario (in Spanish)

23
Su vehículo de un vistazo

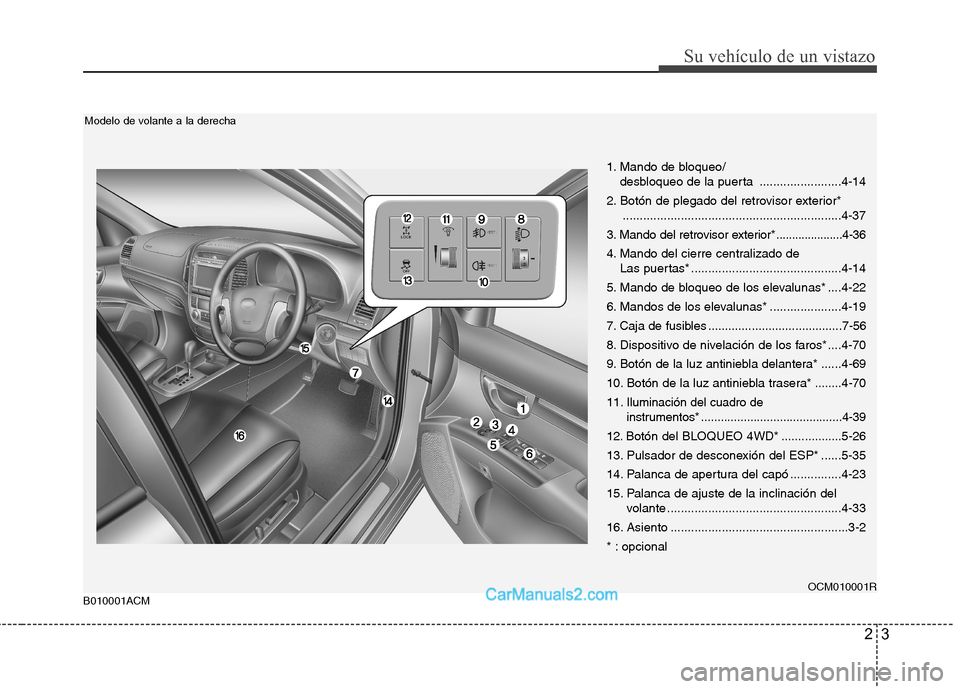

B010001ACMOCM010001R
Modelo de volante a la derecha
1. Mando de bloqueo/
desbloqueo de la puerta ........................4-14
2. Botón de plegado del retrovisor exterior*
................................................................4-37
3. Mando del retrovisor exterior*.....................4-36
4. Mando del cierre centralizado de
Las puertas* ............................................4-14
5. Mando de bloqueo de los elevalunas* ....4-22
6. Mandos de los elevalunas* .....................4-19
7. Caja de fusibles ........................................7-56
8. Dispositivo de nivelación de los faros* ....4-70
9. Botón de la luz antiniebla delantera* ......4-69
10. Botón de la luz antiniebla trasera* ........4-70
11.
Iluminación del cuadro de
instrumentos* ...........................................4-39
12.
Botón del BLOQUEO 4WD*..................5-26
13. Pulsador de desconexión del ESP* ......5-35
14. Palanca de apertura del capó ...............4-23
15. Palanca de ajuste de la inclinación del
volante ...................................................4-33
16. Asiento ....................................................3-2
* : opcional

Su vehículo de un vistazo
4 2

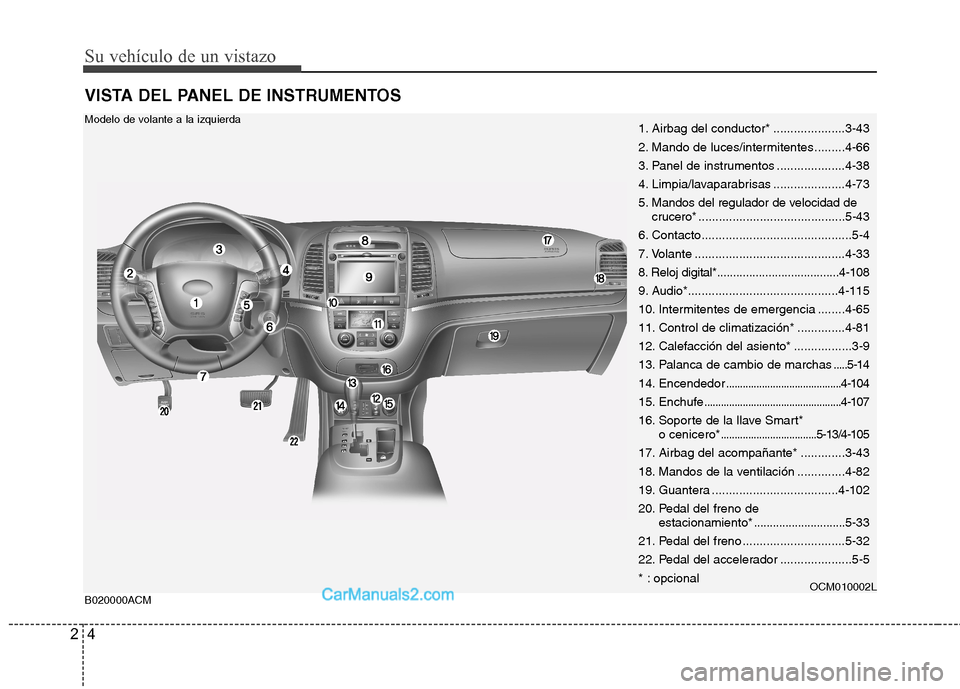

VISTA DEL PANEL DE INSTRUMENTOS
B020000ACMOCM010002L
Modelo de volante a la izquierda1. Airbag del conductor* .....................3-43
2. Mando de luces/intermitentes .........4-66
3. Panel de instrumentos ....................4-38
4. Limpia/lavaparabrisas .....................4-73
5. Mandos del regulador de velocidad de
crucero*...........................................5-43
6. Contacto............................................5-4
7. Volante ............................................4-33
8. Reloj digital*......................................4-108
9. Audio*............................................4-115
10. Intermitentes de emergencia ........4-65
11. Control de climatización* ..............4-81
12. Calefacción del asiento* .................3-9
13. Palanca de cambio de marchas.....5-14
14. Encendedor..........................................4-104
15. Enchufe..................................................4-107
16. Soporte de la llave Smart*
o cenicero*...................................5-13/4-105
17. Airbag del acompañante* .............3-43
18. Mandos de la ventilación ..............4-82
19. Guantera .....................................4-102
20. Pedal del freno de
estacionamiento*.............................5-33
21. Pedal del freno ..............................5-32
22. Pedal del accelerador .....................5-5
* : opcional

25
Su vehículo de un vistazo

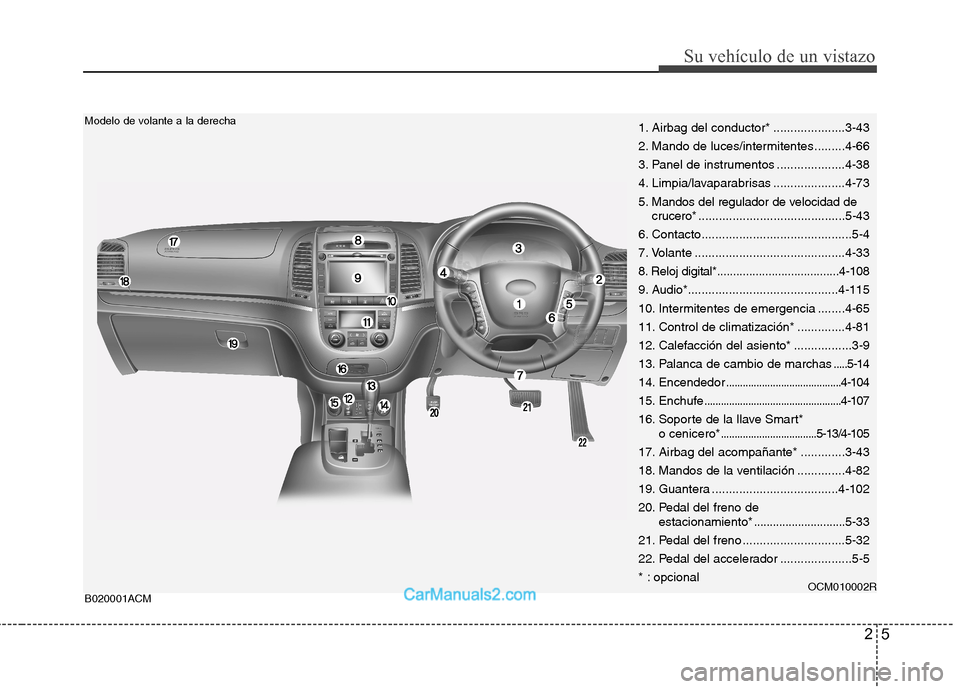

B020001ACMOCM010002R
Modelo de volante a la derecha1. Airbag del conductor* .....................3-43
2. Mando de luces/intermitentes .........4-66
3. Panel de instrumentos ....................4-38
4. Limpia/lavaparabrisas .....................4-73
5. Mandos del regulador de velocidad de
crucero*...........................................5-43
6. Contacto............................................5-4
7. Volante ............................................4-33
8. Reloj digital*......................................4-108
9. Audio*............................................4-115
10. Intermitentes de emergencia ........4-65
11. Control de climatización* ..............4-81
12. Calefacción del asiento* .................3-9
13. Palanca de cambio de marchas.....5-14
14. Encendedor..........................................4-104
15. Enchufe..................................................4-107
16. Soporte de la llave Smart*
o cenicero*...................................5-13/4-105
17. Airbag del acompañante* .............3-43
18. Mandos de la ventilación ..............4-82
19. Guantera .....................................4-102
20. Pedal del freno de
estacionamiento*.............................5-33
21. Pedal del freno ..............................5-32
22. Pedal del accelerador .....................5-5
* : opcional

Su vehículo de un vistazo
6 2

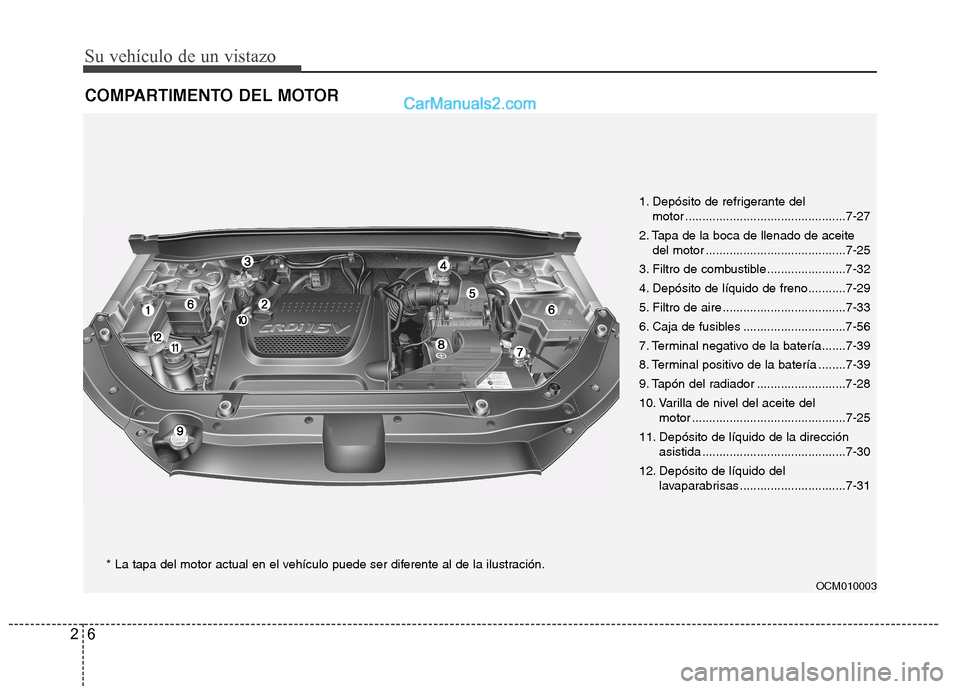

COMPARTIMENTO DEL MOTOR
OCM010003
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.1. Depósito de refrigerante del
motor ...............................................7-27
2. Tapa de la boca de llenado de aceite
del motor .........................................7-25
3. Filtro de combustible .......................7-32
4. Depósito de líquido de freno...........7-29
5. Filtro de aire ....................................7-33
6. Caja de fusibles ..............................7-56
7. Terminal negativo de la batería.......7-39
8. Terminal positivo de la batería ........7-39
9. Tapón del radiador ..........................7-28
10. Varilla de nivel del aceite del
motor .............................................7-25
11. Depósito de líquido de la dirección
asistida ..........................................7-30
12. Depósito de líquido del
lavaparabrisas ...............................7-31

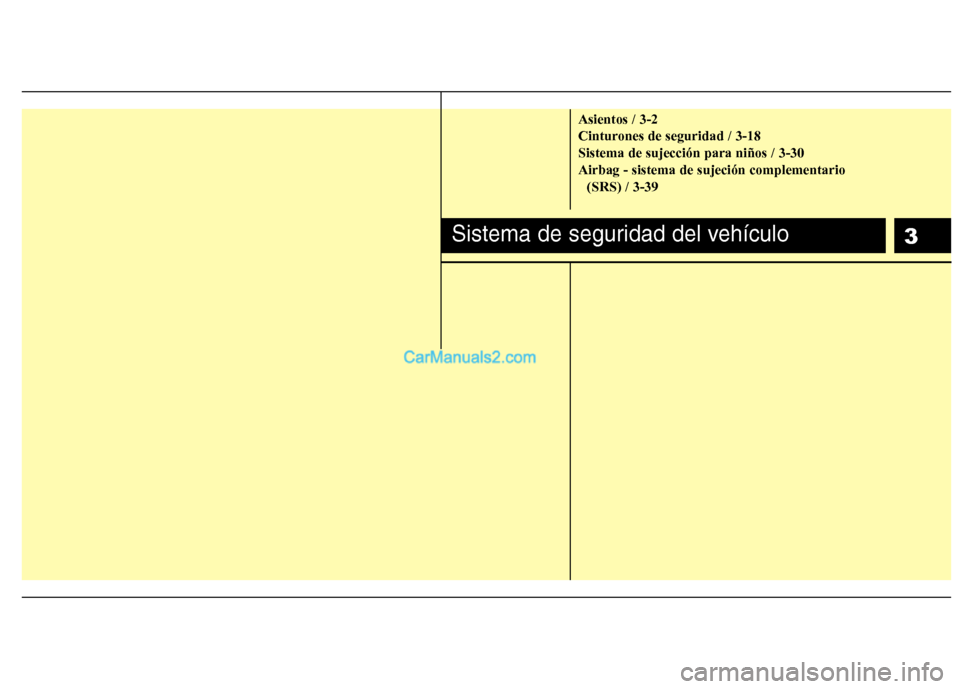

3
Asientos / 3-2
Cinturones de seguridad / 3-18
Sistema de sujección para niños / 3-30
Airbag - sistema de sujeción complementario
(SRS) / 3-39
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2 3

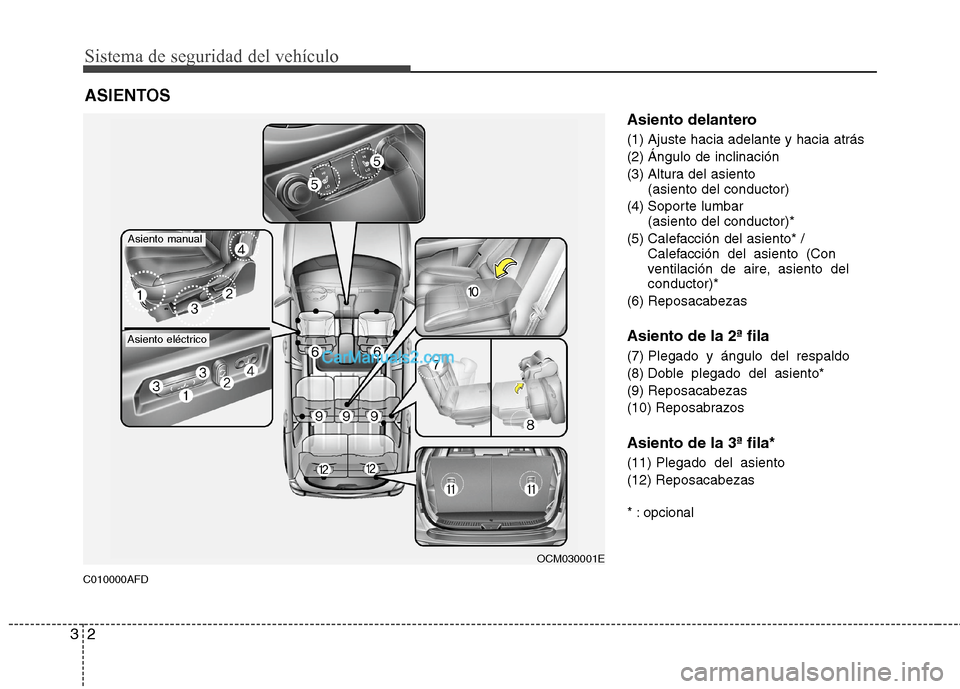

C010000AFD
Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)
(4) Soporte lumbar
(asiento del conductor)*
(5) Calefacción del asiento* /
Calefacción del asiento (Con
ventilación de aire, asiento del
conductor)*
(6) Reposacabezas
Asiento de la 2ª fila
(7) Plegado y ángulo del respaldo
(8) Doble plegado del asiento*
(9) Reposacabezas
(10) Reposabrazos
Asiento de la 3ª fila*
(11) Plegado del asiento
(12) Reposacabezas
* : opcional
ASIENTOS
OCM030001E
Asiento manual
Asiento eléctrico

33
Sistema de seguridad del vehículo

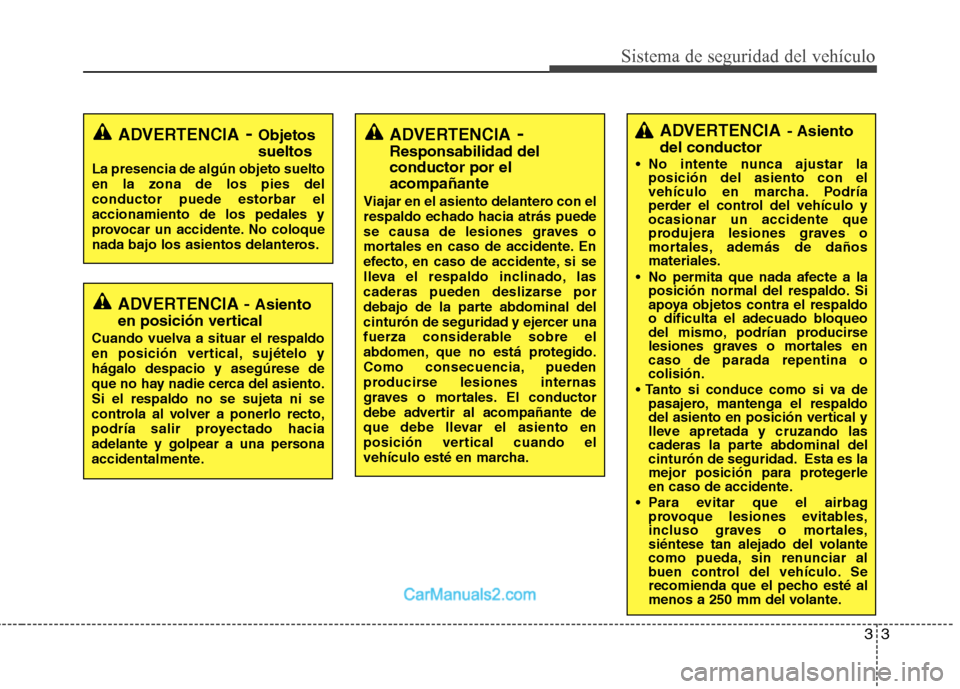

ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.

pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA-
Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

Sistema de seguridad del vehículo
4 3
Ajuste del asiento delantero -
manual (opcional)
C010101AUN
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3.
Suelte la palanca y asegúrese de que el
asiento queda inmovilizado en su sitio.
Ajuste el asiento antes de iniciar la
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.
C010102AUN
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con
cuidado y lleve el respaldo a la
posición deseada.
3. Suelte la palanca y asegúrese de que
el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asiento
quede fijo).
ADVERTENCIA
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.
OCM030003OCM030002
