2012 Hyundai Santa Fe Manual del propietario (in Spanish)

729
Mantenimiento
G070200AFD

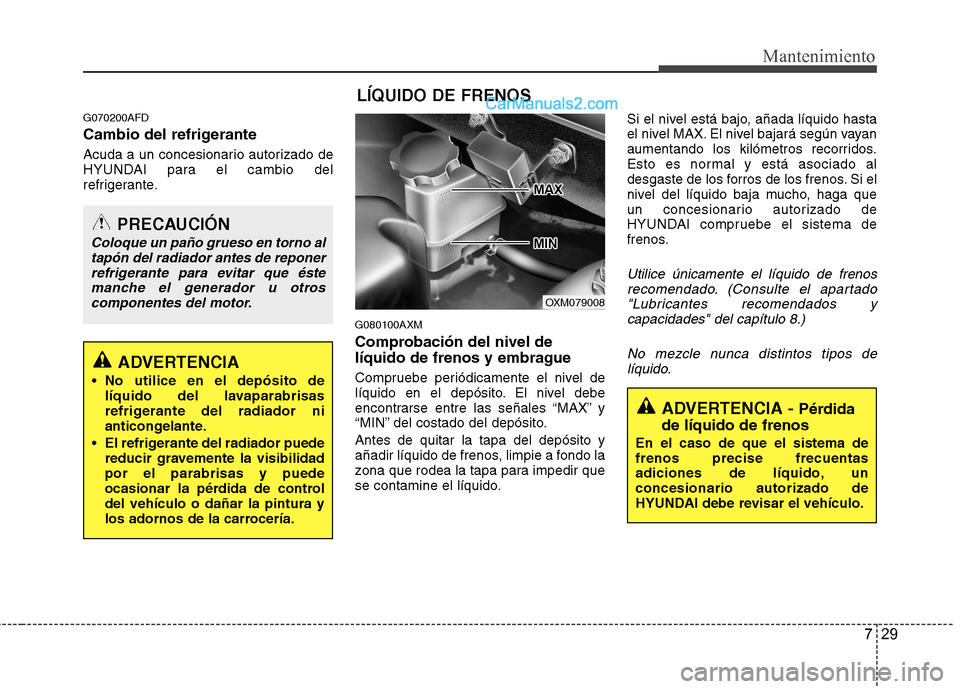

Cambio del refrigerante
Acuda a un concesionario autorizado de
HYUNDAI para el cambio del
refrigerante.
G080100AXM
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos, limpie a fondo la
zona que rodea la tapa para impedir que
se contamine el líquido.Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel del líquido baja mucho, haga que
un concesionario autorizado de
HYUNDAI compruebe el sistema de
frenos.
Utilice únicamente el líquido de frenos
recomendado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 8.)
No mezcle nunca distintos tipos de
líquido.
ADVERTENCIA
No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
PRECAUCIÓN
Coloque un paño grueso en torno al
tapón del radiador antes de reponer
refrigerante para evitar que éste
manche el generador u otros
componentes del motor.
LÍQUIDO DE FRENOS
OXM079008
ADVERTENCIA - Pérdida
de líquido de frenos
En el caso de que el sistema de
frenos precise frecuentas
adiciones de líquido, un
concesionario autorizado de
HYUNDAI debe revisar el vehículo.

Mantenimiento
30 7
Comprobación del nivel de
líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente el
líquido del depósito de la dirección
asistida. El líquido debe estar entre las
marcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽ ✽
ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si el
líquido está frío, compruebe si está en el
margen de "COLD".
Si tiene que añadir líquido con
frecuencia a la dirección asistida, lleve el
vehículo a un servicio oficial HYUNDAI
para que lo revisen.
ADVERTENCIA -
Líquido de frenos
Cuando cambie o añada líquido de
frenos, manipúlelo con cuidado. No
deje que le alcance los ojos Si el
líquido le salpica los ojos, lávelos
inmediatamente con gran cantidad
de agua dulce corriente. Haga que
un médico se los examine tan
pronto como sea posible.
PRECAUCIÓN
No deje que el líquido de frenos o
del embrague caiga sobre la pintura
de la carrocería, ya que se puede
dañar la pintura. No se debe utilizar
el líquido de frenos o del embrague
que haya estado expuesto al aire
durante periodos prolongados, ya
que no se puede garantizar su
calidad. Debe deshacerse de él. No
utilice un tipo de líquido
inadecuado. Unas pocas gotas de
aceite mineral, tal como aceite de
motor, en el sistema de frenos o
embrague puede producir daños en
sus componentes.
LÍQUIDO DE LA DIRECCIÓN ASISTIDA
OCM070009
PRECAUCIÓN
Para no dañar la bomba de la
dirección asistida, no utilice el
vehículo durante mucho tiempo
mientras el nivel de líquido está
bajo.
No arranque el motor con el
depósito vacío.
Cuando añada líquido, tenga
cuidado para que no entre
suciedad en el depósito.
La falta de líquido puede
aumentar el esfuerzo del volante
o el ruido.
El uso de líquidos no
recomendados puede reducir la
eficacia del sistema de dirección
asistida o dañarlo.

731
Mantenimiento

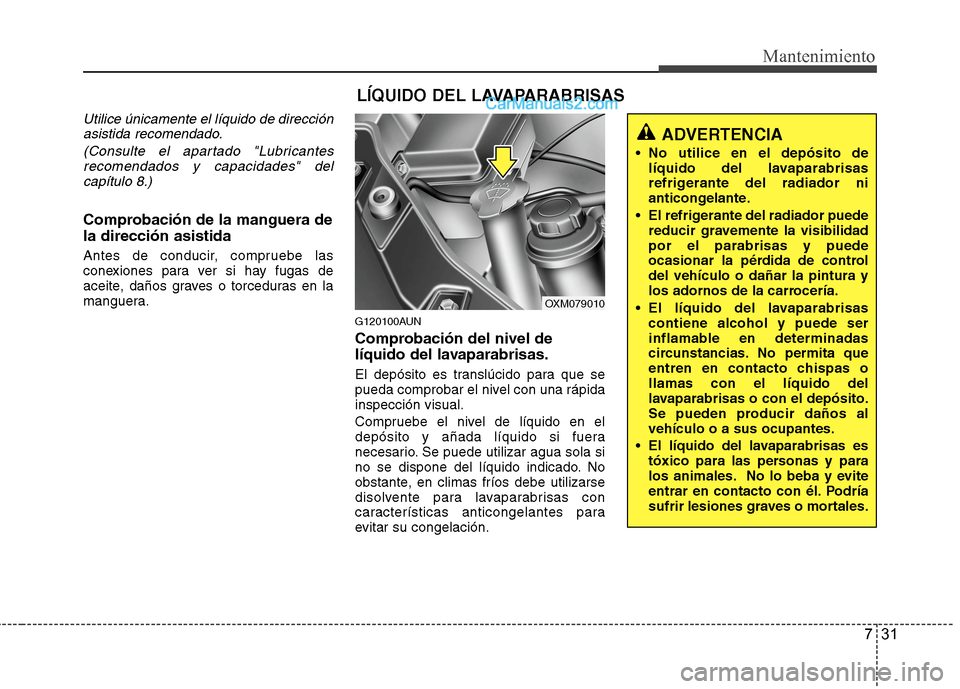

Utilice únicamente el líquido de dirección
asistida recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 8.)
Comprobación de la manguera de
la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños graves o torceduras en la
manguera.
G120100AUN
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.
Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
LÍQUIDO DEL LAVAPARABRISAS
ADVERTENCIA
No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
OXM079010

FILTRO DE COMBUSTIBLE
(PARA DIESEL)
Mantenimiento
32 7

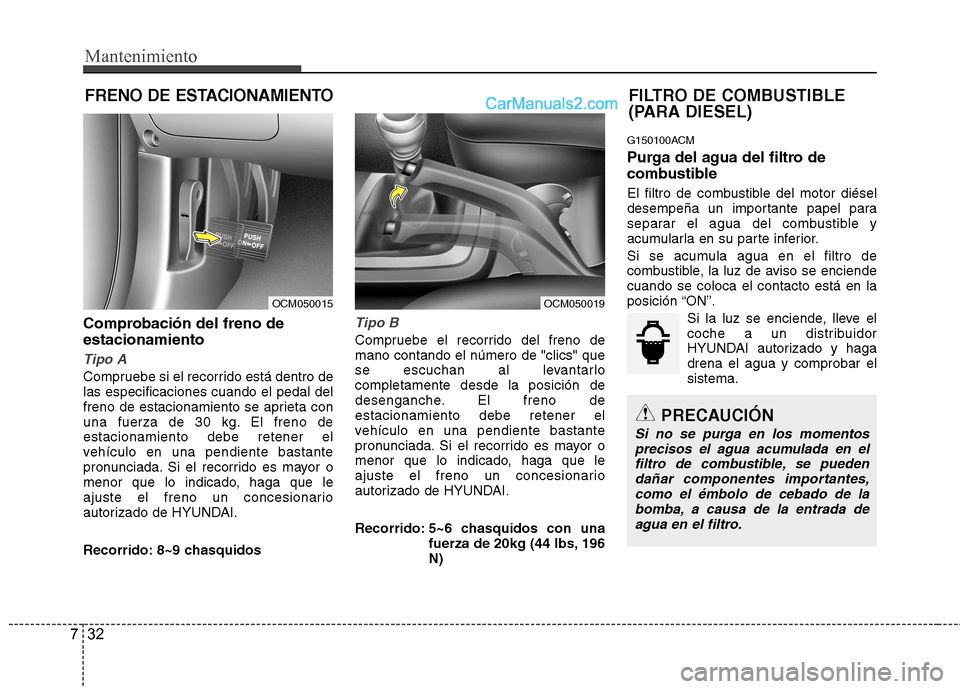

FRENO DE ESTACIONAMIENTO
Comprobación del freno de
estacionamiento
Tipo A
Compruebe si el recorrido está dentro de
las especificaciones cuando el pedal del
freno de estacionamiento se aprieta con
una fuerza de 30 kg. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si el recorrido es mayor o
menor que lo indicado, haga que le
ajuste el freno un concesionario
autorizado de HYUNDAI.
Recorrido: 8~9 chasquidos
Tipo B
Compruebe el recorrido del freno de
mano contando el número de "clics" que
se escuchan al levantarlo
completamente desde la posición de
desenganche. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si el recorrido es mayor o
menor que lo indicado, haga que le
ajuste el freno un concesionario
autorizado de HYUNDAI.
Recorrido: 5~6 chasquidos con una
fuerza de 20kg (44 lbs, 196
N)
G150100ACM
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el filtro de
combustible, la luz de aviso se enciende
cuando se coloca el contacto está en la
posición “ON”.
Si la luz se enciende, lleve el
coche a un distribuidor
HYUNDAI autorizado y haga
drena el agua y comprobar el
sistema.
OCM050015
PRECAUCIÓN
Si no se purga en los momentos
precisos el agua acumulada en el
filtro de combustible, se pueden
dañar componentes importantes,
como el émbolo de cebado de la
bomba, a causa de la entrada de
agua en el filtro.
OCM050019

733
Mantenimiento

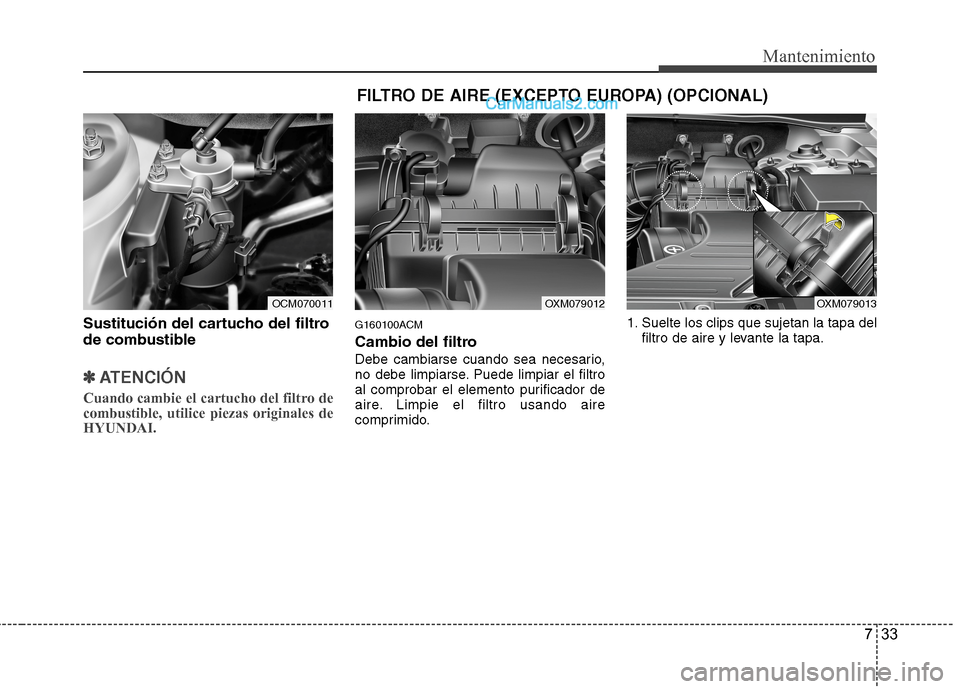

Sustitución del cartucho del filtro
de combustible
✽ ✽
ATENCIÓN
Cuando cambie el cartucho del filtro de
combustible, utilice piezas originales de
HYUNDAI.
G160100ACM
Cambio del filtro
Debe cambiarse cuando sea necesario,
no debe limpiarse. Puede limpiar el filtro
al comprobar el elemento purificador de
aire. Limpie el filtro usando aire
comprimido.1. Suelte los clips que sujetan la tapa del
filtro de aire y levante la tapa.
OCM070011
FILTRO DE AIRE (EXCEPTO EUROPA) (OPCIONAL)
OXM079012OXM079013

Mantenimiento
34 7

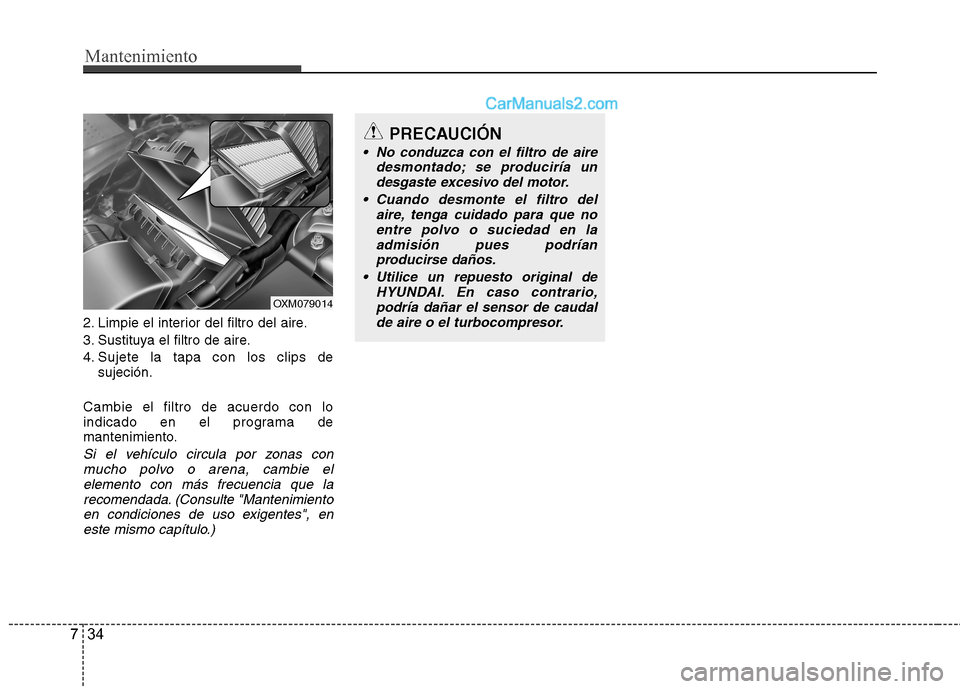

2. Limpie el interior del filtro del aire.
3. Sustituya el filtro de aire.
4. Sujete la tapa con los clips de
sujeción.
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con
mucho polvo o arena, cambie el
elemento con más frecuencia que la
recomendada. (Consulte "Mantenimiento
en condiciones de uso exigentes", en
este mismo capítulo.)
OXM079014
PRECAUCIÓN
No conduzca con el filtro de aire
desmontado; se produciría un
desgaste excesivo del motor.
Cuando desmonte el filtro del
aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
Utilice un repuesto original de
HYUNDAI. En caso contrario,
podría dañar el sensor de caudal
de aire o el turbocompresor.

735
Mantenimiento

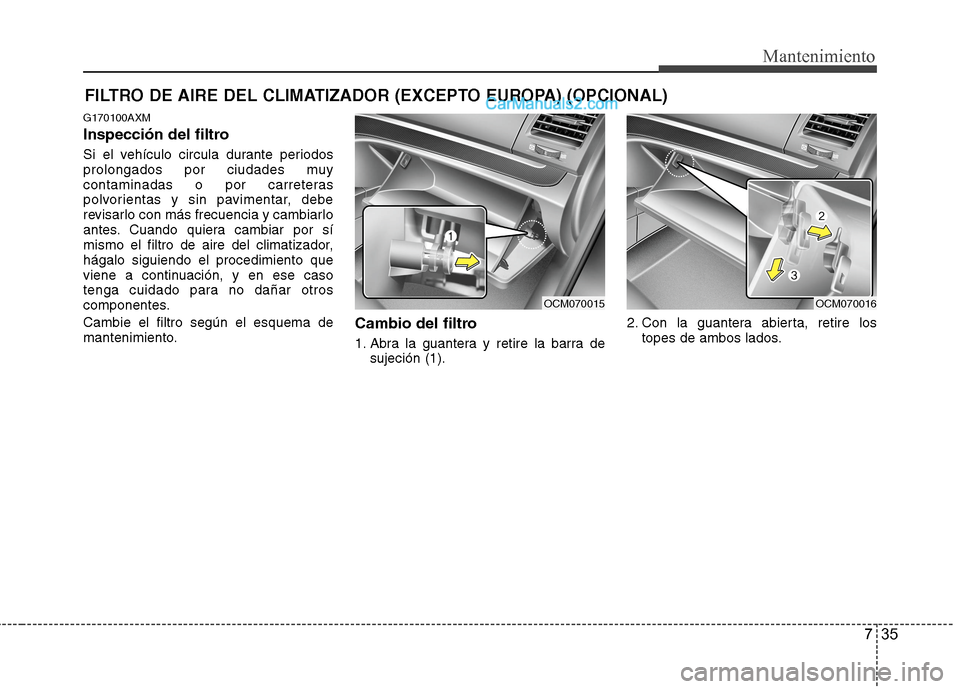

FILTRO DE AIRE DEL CLIMATIZADOR (EXCEPTO EUROPA) (OPCIONAL)
G170100AXM
Inspección del filtro
Si el vehículo circula durante periodos
prolongados por ciudades muy
contaminadas o por carreteras
polvorientas y sin pavimentar, debe
revisarlo con más frecuencia y cambiarlo
antes. Cuando quiera cambiar por sí
mismo el filtro de aire del climatizador,
hágalo siguiendo el procedimiento que
viene a continuación, y en ese caso
tenga cuidado para no dañar otros
componentes.
Cambie el filtro según el esquema de
mantenimiento.
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).2. Con la guantera abierta, retire los
topes de ambos lados.
OCM070015OCM070016

Mantenimiento
36 7
ESCOBILLAS DEL
LIMPIAPARABRISAS

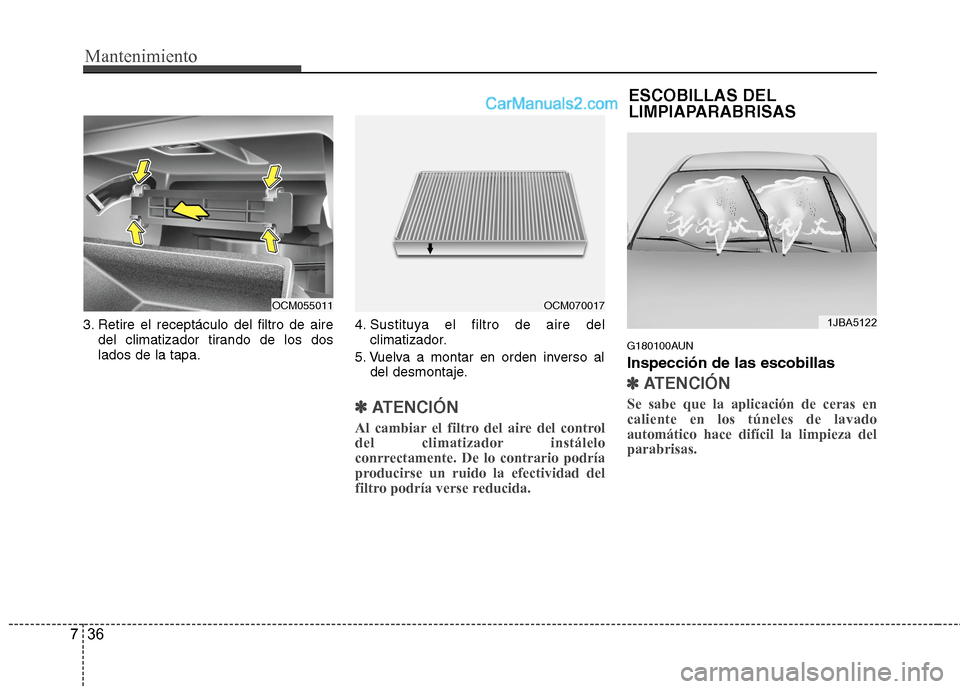

3. Retire el receptáculo del filtro de aire
del climatizador tirando de los dos
lados de la tapa.4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al
del desmontaje.
✽ ✽

ATENCIÓN
Al cambiar el filtro del aire del control
del climatizador instálelo
conrrectamente. De lo contrario podría
producirse un ruido la efectividad del
filtro podría verse reducida.
G180100AUN
Inspección de las escobillas
✽ ✽

ATENCIÓN
Se sabe que la aplicación de ceras en
caliente en los túneles de lavado
automático hace difícil la limpieza del
parabrisas.
1JBA5122
OCM070017OCM055011
