Mantenimiento
60 7

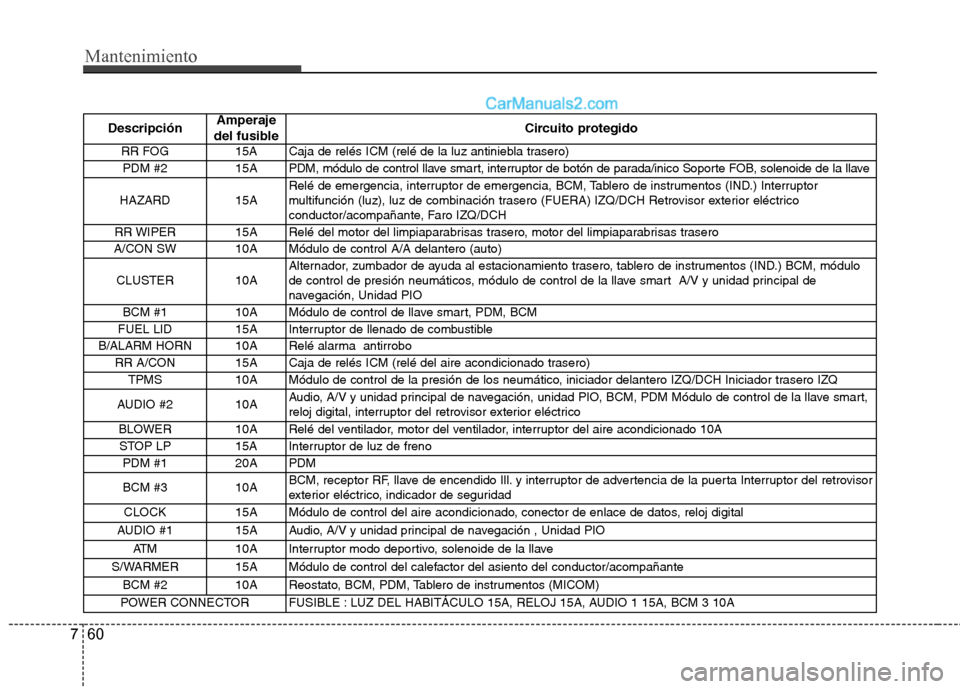

DescripciónAmperaje
del fusibleCircuito protegido
RR FOG 15A Caja de relés ICM (relé de la luz antiniebla trasero)
PDM #2 15A PDM, módulo de control llave smart, interruptor de botón de parada/inico Soporte FOB, solenoide de la llave
HAZARD 15A Relé de emergencia, interruptor de emergencia, BCM, Tablero de instrumentos (IND.) Interruptor
multifunción (luz), luz de combinación trasero (FUERA) IZQ/DCH Retrovisor exterior eléctrico
conductor/acompañante, Faro IZQ/DCH
RR WIPER 15A Relé del motor del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
A/CON SW 10A Módulo de control A/A delantero (auto)
CLUSTER 10A Alternador, zumbador de ayuda al estacionamiento trasero, tablero de instrumentos (IND.) BCM, módulo
de control de presión neumáticos, módulo de control de la llave smart A/V y unidad principal de
navegación, Unidad PIO
BCM #1 10A Módulo de control de llave smart, PDM, BCM
FUEL LID 15A Interruptor de llenado de combustible
B/ALARM HORN 10A Relé alarma antirrobo
RR A/CON 15A Caja de relés ICM (relé del aire acondicionado trasero)
TPMS 10A Módulo de control de la presión de los neumático, iniciador delantero IZQ/DCH Iniciador trasero IZQ
AUDIO #2 10A Audio, A/V y unidad principal de navegación, unidad PIO, BCM, PDM Módulo de control de la llave smart,
reloj digital, interruptor del retrovisor exterior eléctrico
BLOWER 10A Relé del ventilador, motor del ventilador, interruptor del aire acondicionado 10A
STOP LP 15A Interruptor de luz de freno
PDM #1 20A PDM
BCM #3 10A BCM, receptor RF, llave de encendido Ill. y interruptor de advertencia de la puerta Interruptor del retrovisor
exterior eléctrico, indicador de seguridad
CLOCK 15A Módulo de control del aire acondicionado, conector de enlace de datos, reloj digital
AUDIO #1 15A Audio, A/V y unidad principal de navegación , Unidad PIO
ATM 10A Interruptor modo deportivo, solenoide de la llave
S/WARMER 15A Módulo de control del calefactor del asiento del conductor/acompañante
BCM #2 10A Reostato, BCM, PDM, Tablero de instrumentos (MICOM)
POWER CONNECTOR FUSIBLE : LUZ DEL HABITÁCULO 15A, RELOJ 15A, AUDIO 1 15A, BCM 3 10A
