2012 Hyundai Santa Fe Manual del propietario (in Spanish)

75
Mantenimiento
G020200AFD

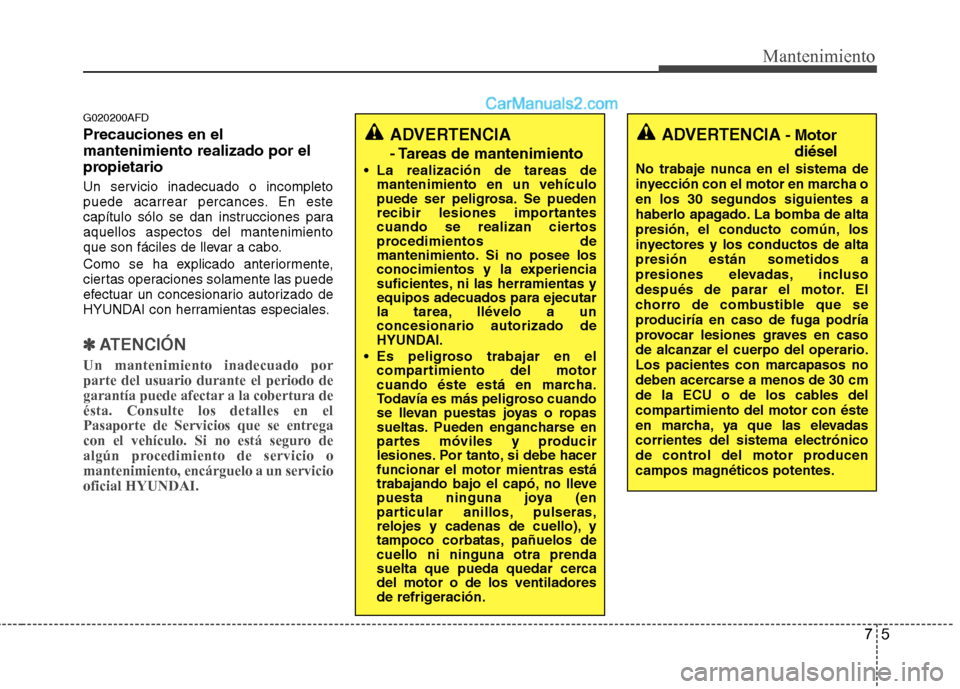

Precauciones en el
mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones para
aquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
Como se ha explicado anteriormente,
ciertas operaciones solamente las puede
efectuar un concesionario autorizado de
HYUNDAI con herramientas especiales.
✽ ✽
ATENCIÓN
Un mantenimiento inadecuado por
parte del usuario durante el periodo de
garantía puede afectar a la cobertura de
ésta. Consulte los detalles en el
Pasaporte de Servicios que se entrega
con el vehículo. Si no está seguro de
algún procedimiento de servicio o
mantenimiento, encárguelo a un servicio
oficial HYUNDAI.
ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de
mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas y
equipos adecuados para ejecutar
la tarea, llévelo a un
concesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el
compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producir
lesiones. Por tanto, si debe hacer
funcionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos de
cuello ni ninguna otra prenda
suelta que pueda quedar cerca
del motor o de los ventiladores
de refrigeración.
ADVERTENCIA- Motor
diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha o
en los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de alta
presión están sometidos a
presiones elevadas, incluso
después de parar el motor. El
chorro de combustible que se
produciría en caso de fuga podría
provocar lesiones graves en caso
de alcanzar el cuerpo del operario.
Los pacientes con marcapasos no
deben acercarse a menos de 30 cm
de la ECU o de los cables del
compartimiento del motor con éste
en marcha, ya que las elevadas
corrientes del sistema electrónico
de control del motor producen
campos magnéticos potentes.

Mantenimiento
6 7

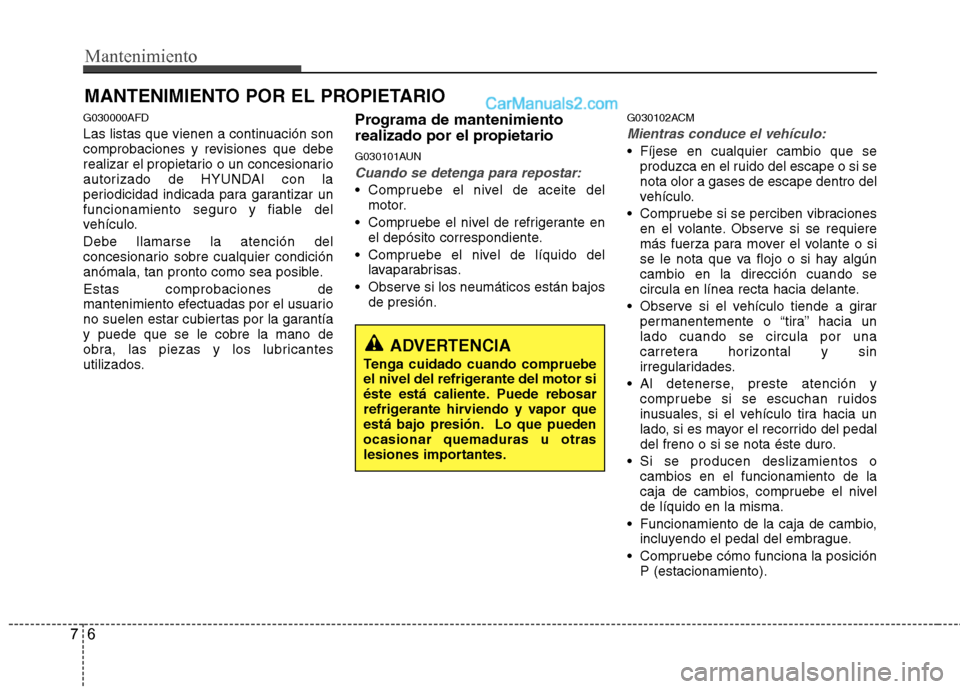

MANTENIMIENTO POR EL PROPIETARIO
G030000AFD
Las listas que vienen a continuación son
comprobaciones y revisiones que debe
realizar el propietario o un concesionario
autorizado de HYUNDAI con la
periodicidad indicada para garantizar un
funcionamiento seguro y fiable del
vehículo.
Debe llamarse la atención del
concesionario sobre cualquier condición
anómala, tan pronto como sea posible.
Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantía
y puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados.Programa de mantenimiento
realizado por el propietario
G030101AUN
Cuando se detenga para repostar:
Compruebe el nivel de aceite del
motor.
Compruebe el nivel de refrigerante en
el depósito correspondiente.
Compruebe el nivel de líquido del
lavaparabrisas.
Observe si los neumáticos están bajos
de presión.
G030102ACM
Mientras conduce el vehículo:
Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se
nota olor a gases de escape dentro del
vehículo.
Compruebe si se perciben vibraciones
en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algún
cambio en la dirección cuando se
circula en línea recta hacia delante.
Observe si el vehículo tiende a girar
permanentemente o “tira” hacia un
lado cuando se circula por una
carretera horizontal y sin
irregularidades.
Al detenerse, preste atención y
compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
Si se producen deslizamientos o
cambios en el funcionamiento de la
caja de cambios, compruebe el nivel
de líquido en la misma.
Funcionamiento de la caja de cambio,
incluyendo el pedal del embrague.
Compruebe cómo funciona la posición
P (estacionamiento).
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que pueden
ocasionar quemaduras u otras
lesiones importantes.

77
Mantenimiento

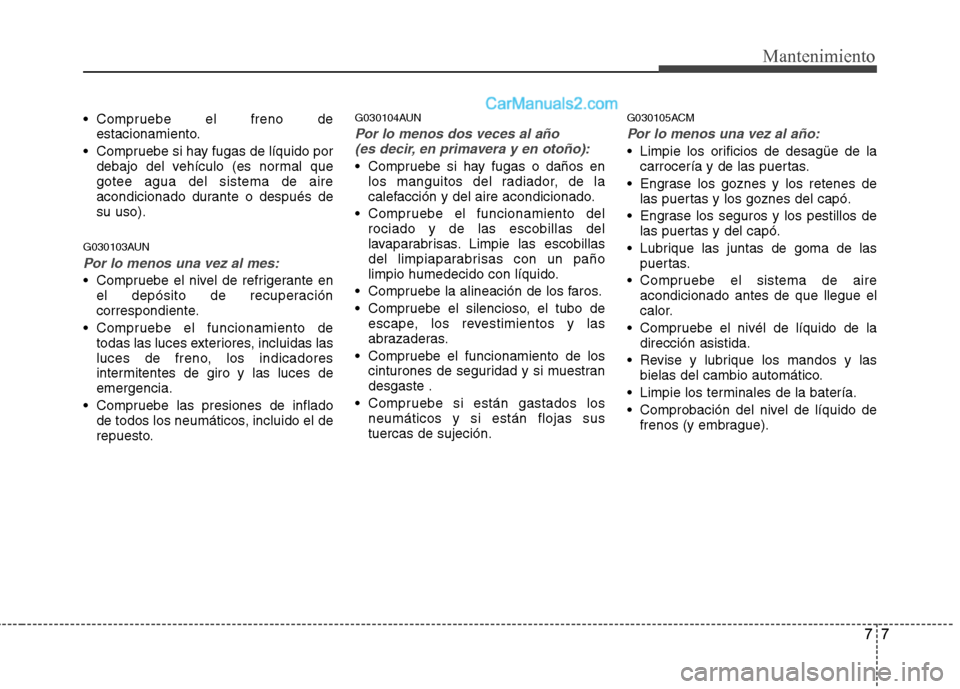

Compruebe el freno de
estacionamiento.
Compruebe si hay fugas de líquido por
debajo del vehículo (es normal que
gotee agua del sistema de aire
acondicionado durante o después de
su uso).
G030103AUN
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante en
el depósito de recuperación
correspondiente.
Compruebe el funcionamiento de
todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces de
emergencia.
Compruebe las presiones de inflado
de todos los neumáticos, incluido el de
repuesto.
G030104AUN
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
Compruebe si hay fugas o daños en
los manguitos del radiador, de la
calefacción y del aire acondicionado.
Compruebe el funcionamiento del
rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de
escape, los revestimientos y las
abrazaderas.
Compruebe el funcionamiento de los
cinturones de seguridad y si muestran
desgaste .
Compruebe si están gastados los
neumáticos y si están flojas sus
tuercas de sujeción.
G030105ACM
Por lo menos una vez al año:
Limpie los orificios de desagüe de la
carrocería y de las puertas.
Engrase los goznes y los retenes de
las puertas y los goznes del capó.
Engrase los seguros y los pestillos de
las puertas y del capó.
Lubrique las juntas de goma de las
puertas.
Compruebe el sistema de aire
acondicionado antes de que llegue el
calor.
Compruebe el nivél de líquido de la
dirección asistida.
Revise y lubrique los mandos y las
bielas del cambio automático.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de
frenos (y embrague).

Mantenimiento
8 7

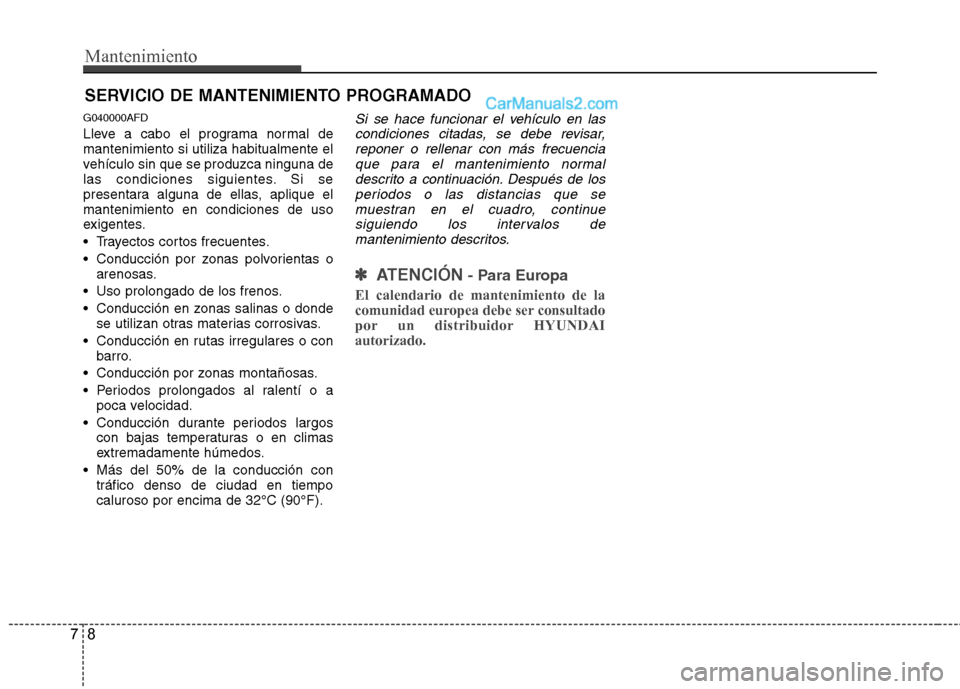

SERVICIO DE MANTENIMIENTO PROGRAMADO
G040000AFD
Lleve a cabo el programa normal de
mantenimiento si utiliza habitualmente el
vehículo sin que se produzca ninguna de
las condiciones siguientes. Si se
presentara alguna de ellas, aplique el
mantenimiento en condiciones de uso
exigentes.
Trayectos cortos frecuentes.
Conducción por zonas polvorientas o
arenosas.
Uso prolongado de los frenos.
Conducción en zonas salinas o donde
se utilizan otras materias corrosivas.
Conducción en rutas irregulares o con
barro.
Conducción por zonas montañosas.
Periodos prolongados al ralentí o a
poca velocidad.
Conducción durante periodos largos
con bajas temperaturas o en climas
extremadamente húmedos.
Más del 50% de la conducción con
tráfico denso de ciudad en tiempo
caluroso por encima de 32°C (90°F).Si se hace funcionar el vehículo en las
condiciones citadas, se debe revisar,
reponer o rellenar con más frecuencia
que para el mantenimiento normal
descrito a continuación. Después de los
periodos o las distancias que se
muestran en el cuadro, continue
siguiendo los intervalos de
mantenimiento descritos.
✽ ✽

ATENCIÓN- Para Europa
El calendario de mantenimiento de la
comunidad europea debe ser consultado
por un distribuidor HYUNDAI
autorizado.

79
Mantenimiento
G040100BCM

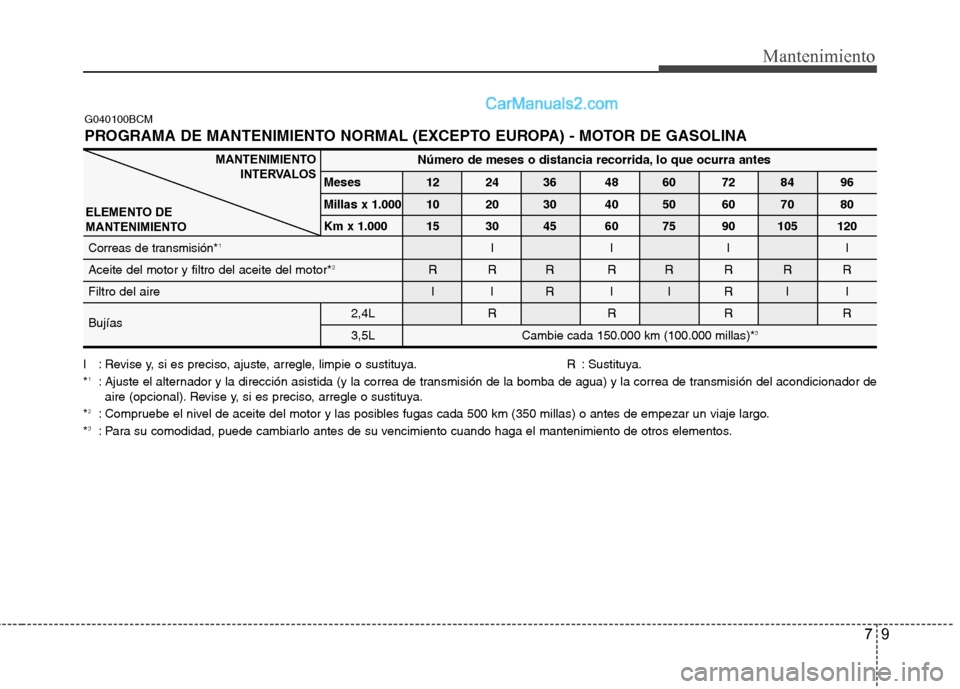

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA) - MOTOR DE GASOLINA
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.000 10 20 30 40 50 60 70 80
Km x 1.000 15 30 45 60 75 90 105 120
Correas de transmisión*
1IIII
Aceite del motor y filtro del aceite del motor*2RRR RRRRR
Filtro del aire I I R I I R I I
Bujías 2,4L R R R R
3,5L
Cambie cada 150.000 km (100.000 millas)*3
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*1: Ajuste el alternador y la dirección asistida (y la correa de transmisión de la bomba de agua) y la correa de transmisión del acondicionador de
aire (opcional). Revise y, si es preciso, arregle o sustituya.
*
2: Compruebe el nivel de aceite del motor y las posibles fugas cada 500 km (350 millas) o antes de empezar un viaje largo.
*3: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.

Mantenimiento
10 7

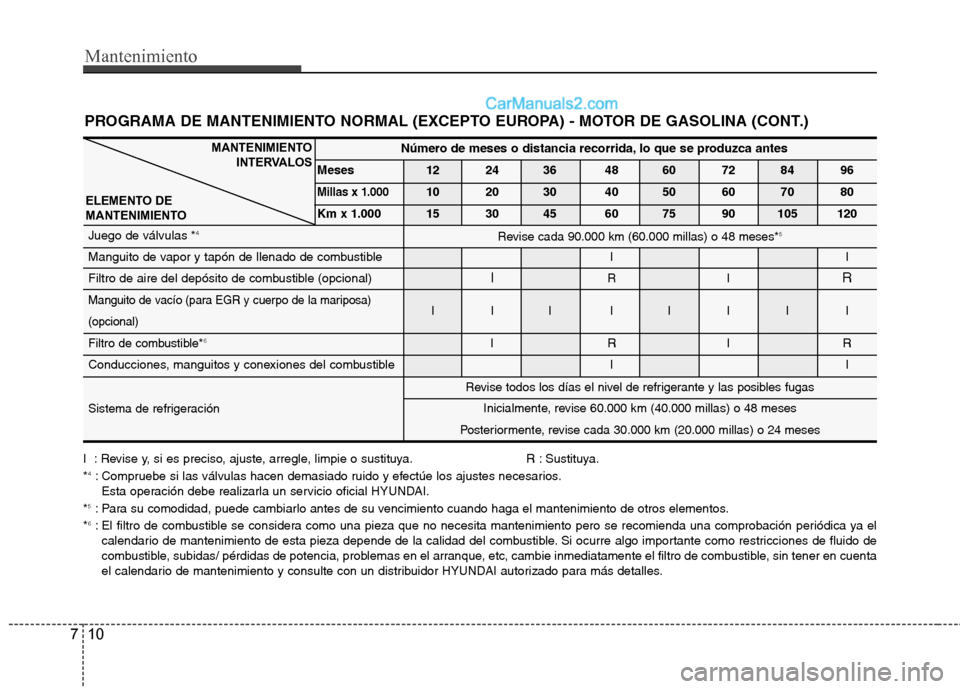

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA) - MOTOR DE GASOLINA (CONT.)
ELEMENTO DE
MANTENIMIENTO
Número de meses o distancia recorrida, lo que se produzca antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.00010 20 30 40 50 60 70 80
Km x 1.000 15 30 45 60 75 90 105 120
Juego de válvulas *4
Manguito de vapor y tapón de llenado de combustibleII
Filtro de aire del depósito de combustible (opcional)IRIR
Manguito de vacío (para EGR y cuerpo de la mariposa)III IIIII(opcional)
Filtro de combustible*6IRIR
Conducciones, manguitos y conexiones del combustible
II
Sistema de refrigeraciónRevise cada 90.000 km (60.000 millas) o 48 meses*
5
Revise todos los días el nivel de refrigerante y las posibles fugas
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*4: Compruebe si las válvulas hacen demasiado ruido y efectúe los ajustes necesarios.
Esta operación debe realizarla un servicio oficial HYUNDAI.
*
5: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
*6: El filtro de combustible se considera como una pieza que no necesita mantenimiento pero se recomienda una comprobación periódica ya el
calendario de mantenimiento de esta pieza depende de la calidad del combustible. Si ocurre algo importante como restricciones de fluido de
combustible, subidas/ pérdidas de potencia, problemas en el arranque, etc, cambie inmediatamente el filtro de combustible, sin tener en cuenta
el calendario de mantenimiento y consulte con un distribuidor HYUNDAI autorizado para más detalles.
MANTENIMIENTO
INTERVALOS
Inicialmente, revise 60.000 km (40.000 millas) o 48 meses
Posteriormente, revise cada 30.000 km (20.000 millas) o 24 meses

711
Mantenimiento

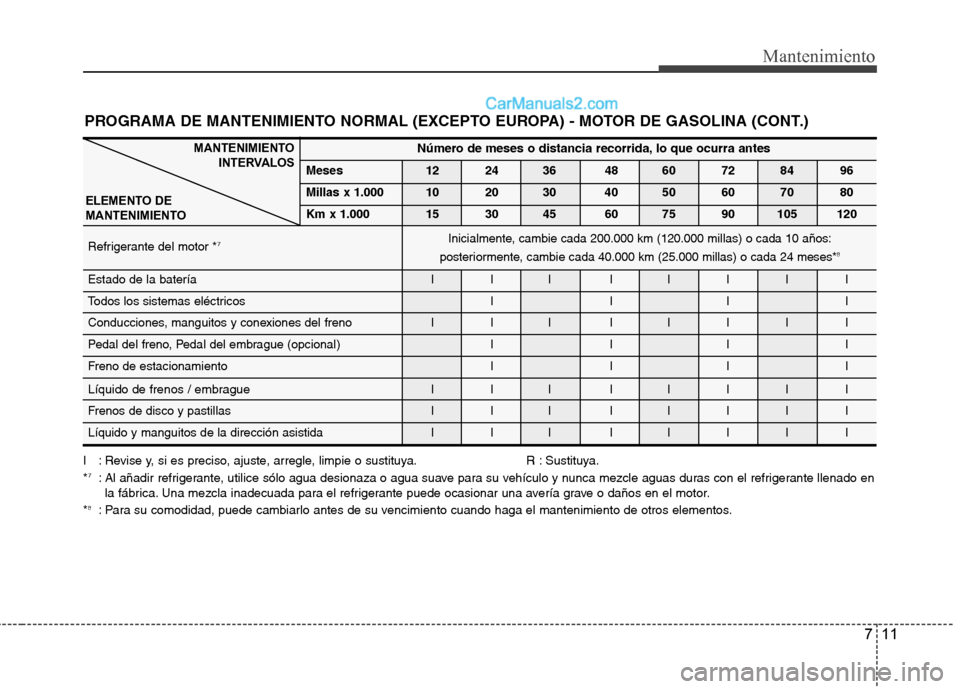

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA) - MOTOR DE GASOLINA (CONT.)
ELEMENTO DE
MANTENIMIENTO
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.000 10 20 30 40 50 60 70 80
Km x 1.000 15 30 45 60 75 90 105 120
Refrigerante del motor *
7
Estado de la batería I I I I I I I I
Todos los sistemas eléctricos I I I I
Conducciones, manguitos y conexiones del freno I I I I I I I I
Pedal del freno, Pedal del embrague (opcional) I I I I
Freno de estacionamiento I I I I
Líquido de frenos / embrague I I I I I I I I
Frenos de disco y pastillas I I I I I I I I
Líquido y manguitos de la dirección asistida I I I I I I I I
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*7: Al añadir refrigerante, utilice sólo agua desionaza o agua suave para su vehículo y nunca mezcle aguas duras con el refrigerante llenado en
la fábrica. Una mezcla inadecuada para el refrigerante puede ocasionar una avería grave o daños en el motor.
*
8: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
MANTENIMIENTO
INTERVALOS
Inicialmente, cambie cada 200.000 km (120.000 millas) o cada 10 años:
posteriormente, cambie cada 40.000 km (25.000 millas) o cada 24 meses*8

Mantenimiento
12 7

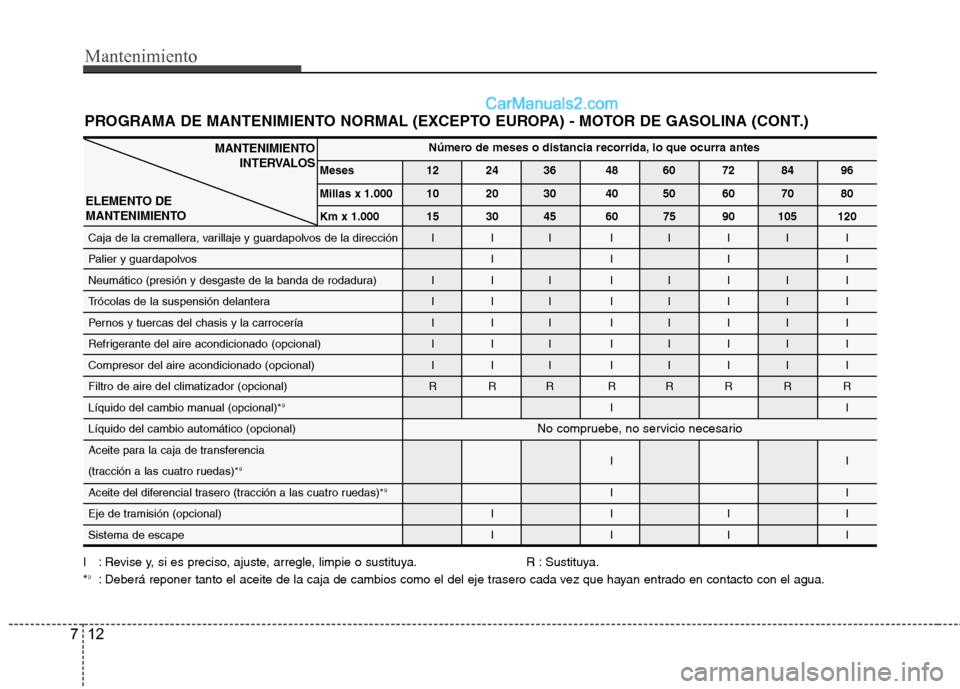

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA) - MOTOR DE GASOLINA (CONT.)
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*9: Deberá reponer tanto el aceite de la caja de cambios como el del eje trasero cada vez que hayan entrado en contacto con el agua.
ELEMENTO DE
MANTENIMIENTO
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.000 10 20 30 40 50 60 70 80
Km x 1.000 15 30 45 60 75 90 105 120
Caja de la cremallera, varillaje y guardapolvos de la dirección I I I I I I I I
Palier y guardapolvos I I I I
Neumático (presión y desgaste de la banda de rodadura) I I I I I I I I
Trócolas de la suspensión delantera I I I I I I I I
Pernos y tuercas del chasis y la carrocería I I I I I I I I
Refrigerante del aire acondicionado (opcional) I I I I I I I I
Compresor del aire acondicionado (opcional) I I I I I I I I
Filtro de aire del climatizador (opcional) R R R R R R R R
Líquido del cambio manual (opcional)*
9II
Líquido del cambio automático (opcional)
Aceite para la caja de transferencia
II
(tracción a las cuatro ruedas)*
9
Aceite del diferencial trasero (tracción a las cuatro ruedas)*9II
Eje de tramisión (opcional) I I I I
Sistema de escape I I I I
MANTENIMIENTO
INTERVALOS
No compruebe, no servicio necesario
