2012 Hyundai Santa Fe Manual del propietario (in Spanish)

769
Mantenimiento

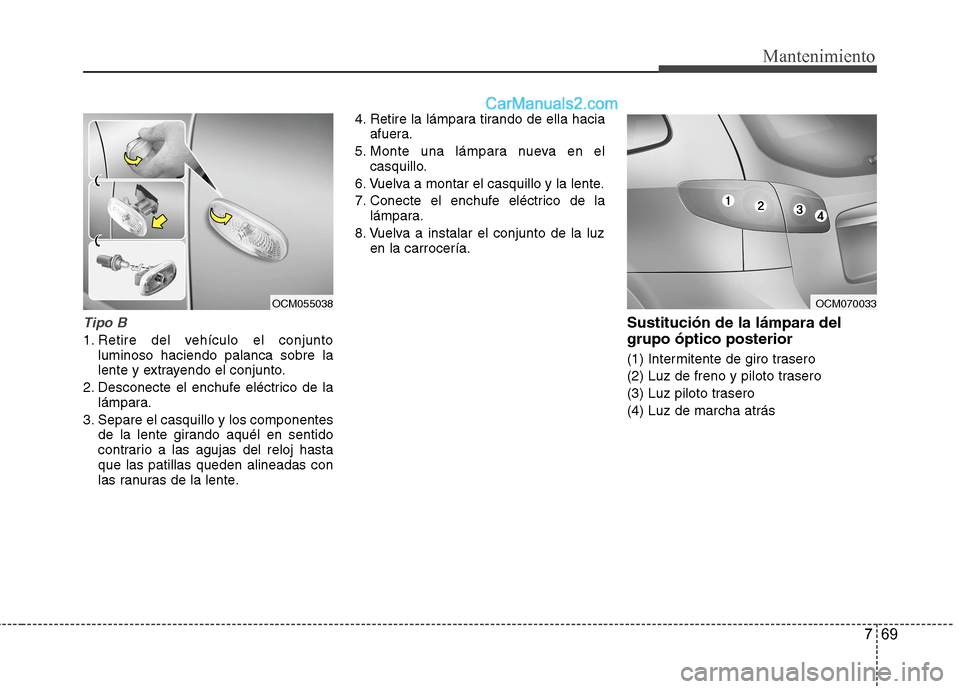

Tipo B
1. Retire del vehículo el conjunto
luminoso haciendo palanca sobre la
lente y extrayendo el conjunto.
2. Desconecte el enchufe eléctrico de la
lámpara.
3. Separe el casquillo y los componentes
de la lente girando aquél en sentido
contrario a las agujas del reloj hasta
que las patillas queden alineadas con
las ranuras de la lente.4. Retire la lámpara tirando de ella hacia
afuera.
5. Monte una lámpara nueva en el
casquillo.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el enchufe eléctrico de la
lámpara.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
Sustitución de la lámpara del
grupo óptico posterior
(1) Intermitente de giro trasero
(2) Luz de freno y piloto trasero
(3) Luz piloto trasero
(4) Luz de marcha atrás
OCM070033OCM055038

Mantenimiento
70 7

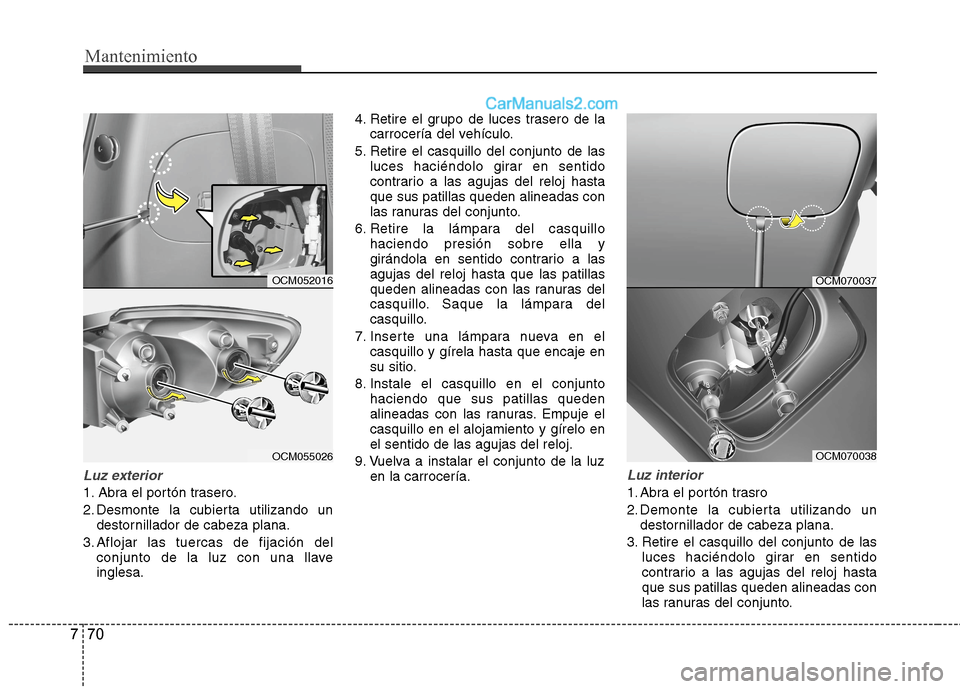

Luz exterior
1. Abra el portón trasero.
2. Desmonte la cubierta utilizando un
destornillador de cabeza plana.
3. Aflojar las tuercas de fijación del
conjunto de la luz con una llave
inglesa.4. Retire el grupo de luces trasero de la
carrocería del vehículo.
5. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
7. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
8. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
9. Vuelva a instalar el conjunto de la luz
en la carrocería.
Luz interior
1. Abra el portón trasro
2. Demonte la cubierta utilizando un
destornillador de cabeza plana.
3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
OCM070037
OCM070038
OCM052016
OCM055026

771
Mantenimiento
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
5. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
7. Vuelva poner la tapa de servicio
empujándola en el alojamiento.

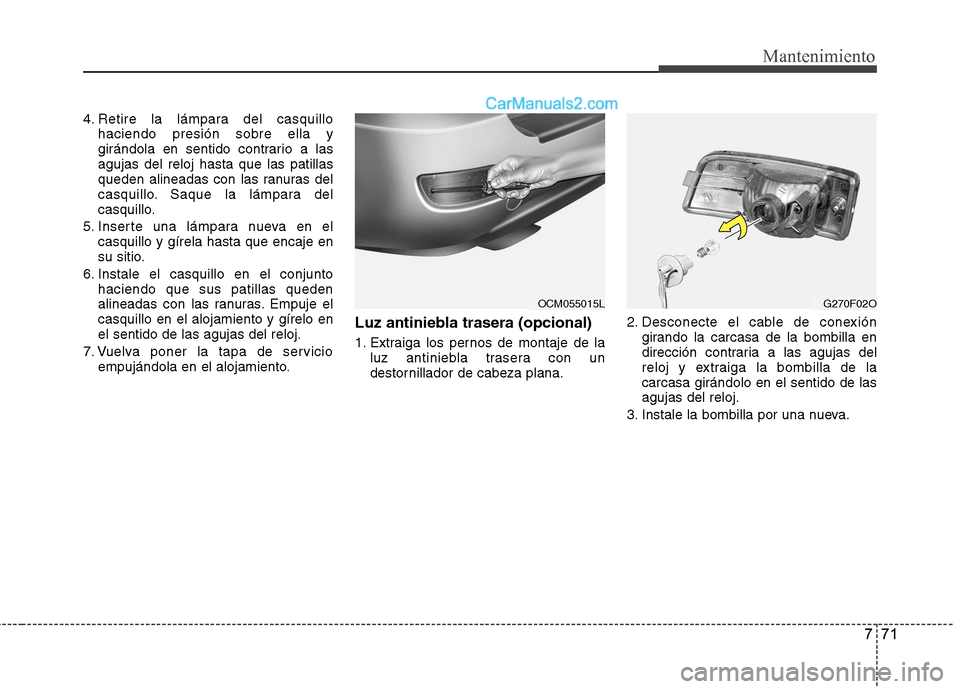

Luz antiniebla trasera (opcional)
1. Extraiga los pernos de montaje de la
luz antiniebla trasera con un
destornillador de cabeza plana.2. Desconecte el cable de conexión
girando la carcasa de la bombilla en
dirección contraria a las agujas del
reloj y extraiga la bombilla de la
carcasa girándolo en el sentido de las
agujas del reloj.
3. Instale la bombilla por una nueva.
OCM055015LG270F02O

Mantenimiento
72 7

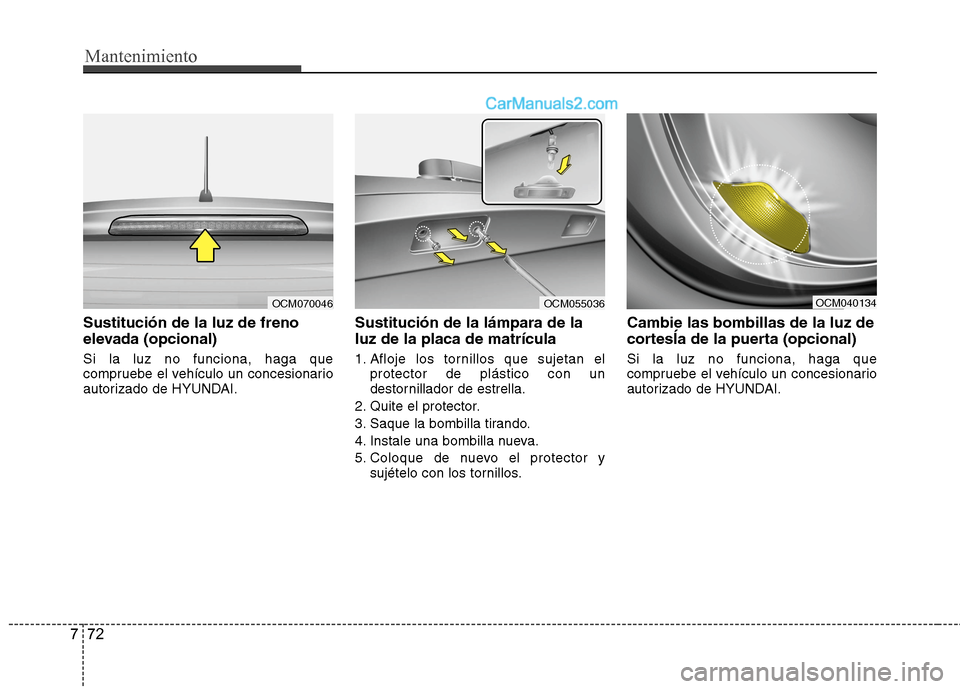

Sustitución de la luz de freno
elevada (opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la lámpara de la
luz de la placa de matrícula
1. Afloje los tornillos que sujetan el
protector de plástico con un
destornillador de estrella.
2. Quite el protector.
3. Saque la bombilla tirando.
4. Instale una bombilla nueva.
5. Coloque de nuevo el protector y
sujételo con los tornillos.
Cambie las bombillas de la luz de
cortesÍa de la puerta (opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OCM040134OCM055036OCM070046

773
Mantenimiento
G220600AUN

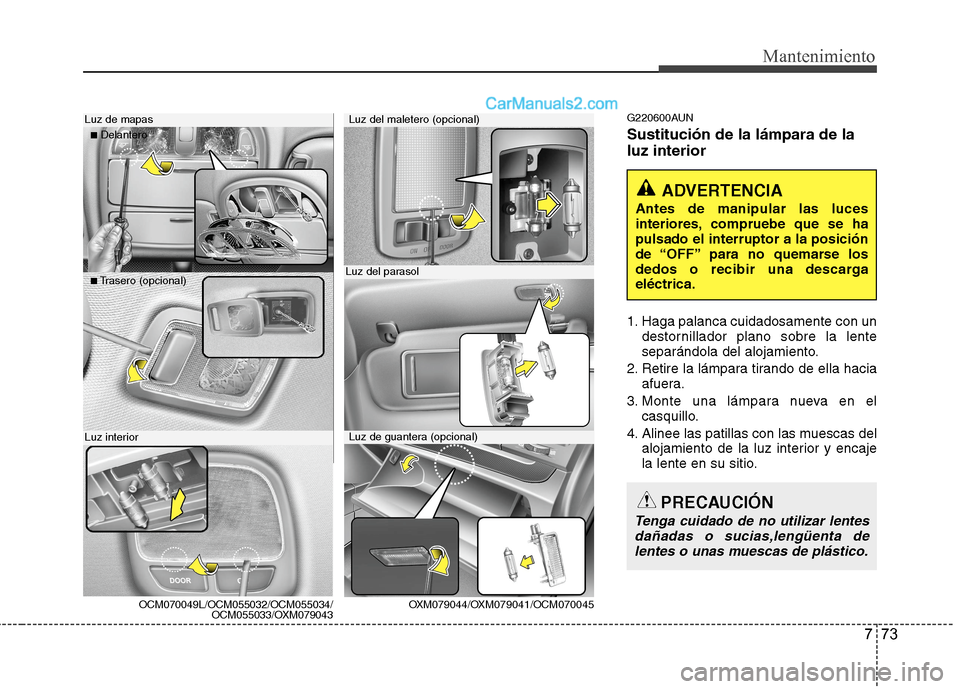

Sustitución de la lámpara de la
luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia
afuera.
3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del
alojamiento de la luz interior y encaje
la lente en su sitio.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se ha
pulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
Luz de mapas
■Delantero
■Trasero (opcional)
OXM079044/OXM079041/OCM070045
Luz de guantera (opcional)
Luz del maletero (opcional)
Luz del parasol
Luz interior
OCM070049L/OCM055032/OCM055034/
OCM055033/OXM079043

Mantenimiento
74 7

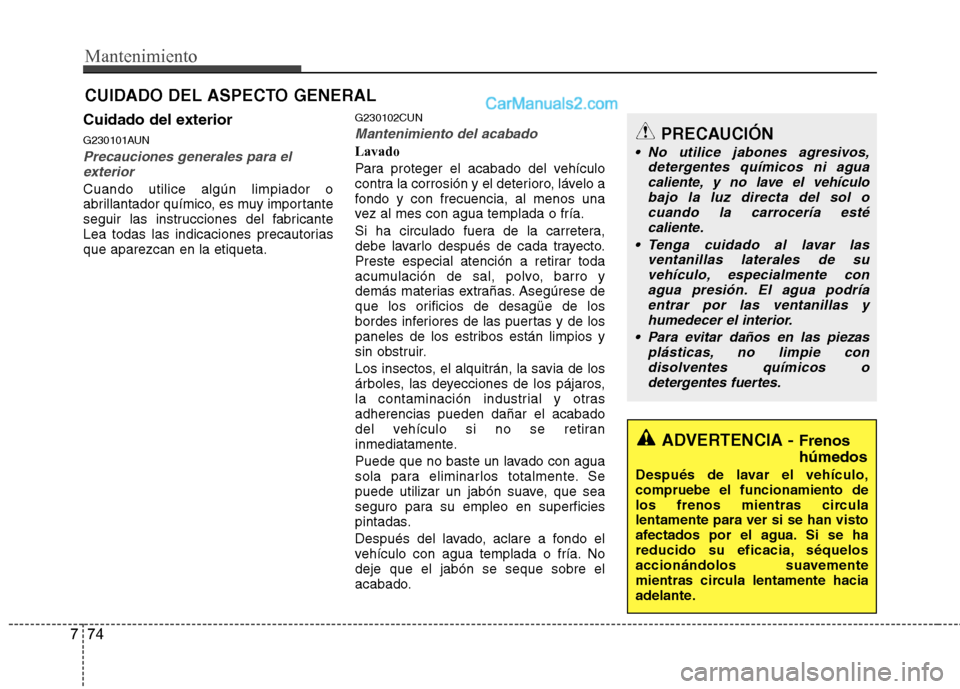

CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
G230101AUN
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautorias
que aparezcan en la etiqueta.
G230102CUN
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otras
adherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. No
deje que el jabón se seque sobre el
acabado.
ADVERTENCIA - Frenos
húmedos
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.
Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
Para evitar daños en las piezas
plásticas, no limpie con
disolventes químicos o
detergentes fuertes.

775
Mantenimiento

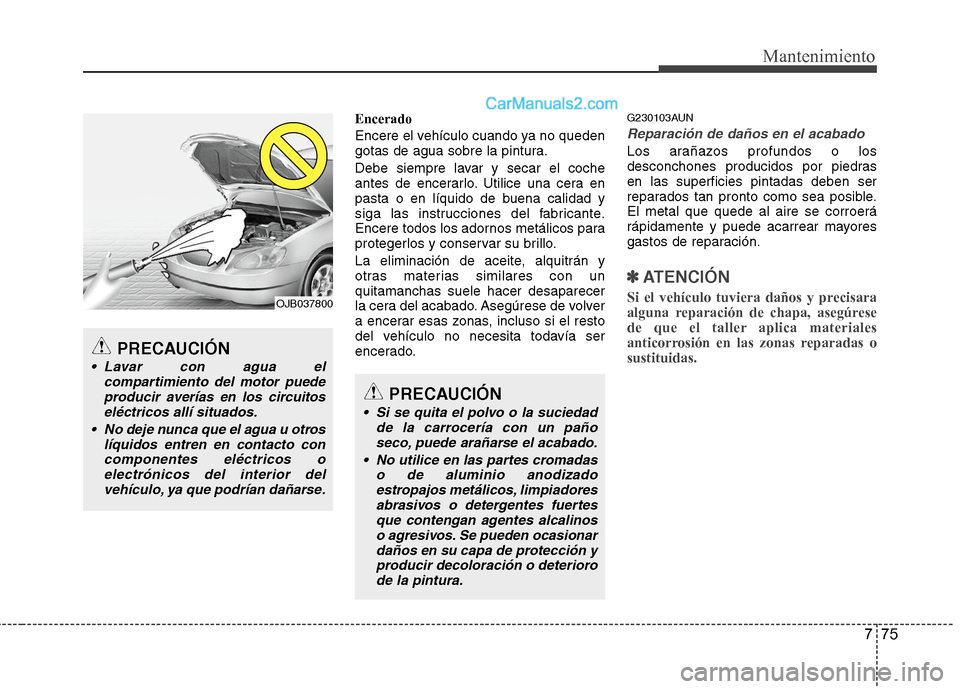

Encerado
Encere el vehículo cuando ya no queden
gotas de agua sobre la pintura.
Debe siempre lavar y secar el coche
antes de encerarlo. Utilice una cera en
pasta o en líquido de buena calidad y
siga las instrucciones del fabricante.
Encere todos los adornos metálicos para
protegerlos y conservar su brillo.
La eliminación de aceite, alquitrán y
otras materias similares con un
quitamanchas suele hacer desaparecer
la cera del acabado. Asegúrese de volver
a encerar esas zonas, incluso si el resto
del vehículo no necesita todavía ser
encerado.G230103AUN
Reparación de daños en el acabado
Los arañazos profundos o los
desconchones producidos por piedras
en las superficies pintadas deben ser
reparados tan pronto como sea posible.
El metal que quede al aire se corroerá
rápidamente y puede acarrear mayores
gastos de reparación.
✽ ✽
ATENCIÓN
Si el vehículo tuviera daños y precisara
alguna reparación de chapa, asegúrese
de que el taller aplica materiales
anticorrosión en las zonas reparadas o
sustituidas.
PRECAUCIÓN
Si se quita el polvo o la suciedad
de la carrocería con un paño
seco, puede arañarse el acabado.
No utilice en las partes cromadas
o de aluminio anodizado
estropajos metálicos, limpiadores
abrasivos o detergentes fuertes
que contengan agentes alcalinos
o agresivos. Se pueden ocasionar
daños en su capa de protección y
producir decoloración o deterioro
de la pintura.
PRECAUCIÓN
Lavar con agua el
compartimiento del motor puede
producir averías en los circuitos
eléctricos allí situados.
No deje nunca que el agua u otros
líquidos entren en contacto con
componentes eléctricos o
electrónicos del interior del
vehículo, ya que podrían dañarse.
OJB037800

Mantenimiento
76 7

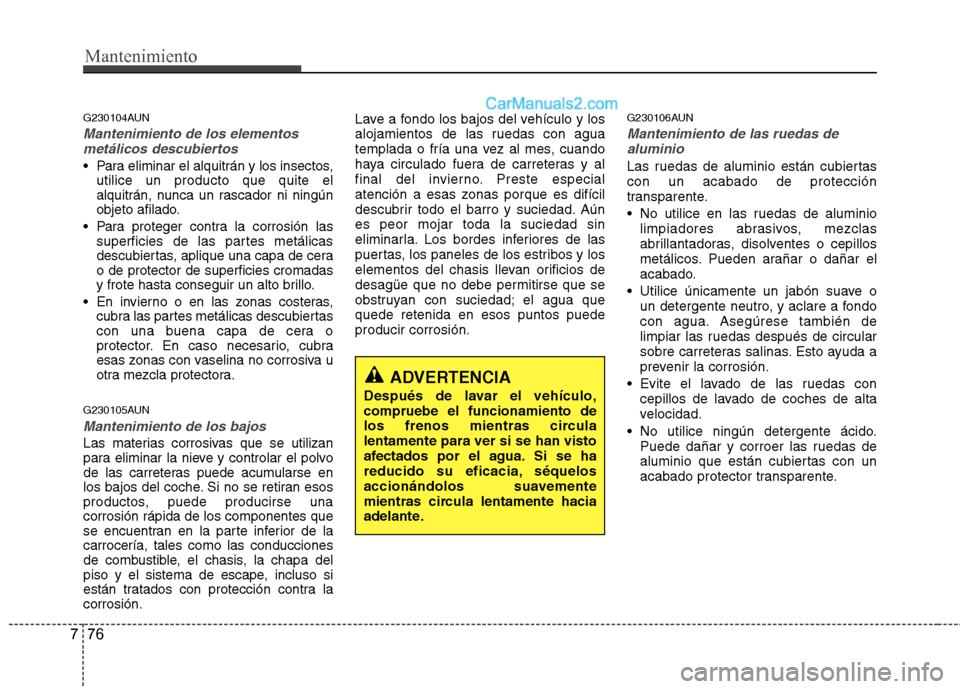

G230104AUN
Mantenimiento de los elementos
metálicos descubiertos
Para eliminar el alquitrán y los insectos,
utilice un producto que quite el
alquitrán, nunca un rascador ni ningún
objeto afilado.
Para proteger contra la corrosión las
superficies de las partes metálicas
descubiertas, aplique una capa de cera
o de protector de superficies cromadas
y frote hasta conseguir un alto brillo.
En invierno o en las zonas costeras,
cubra las partes metálicas descubiertas
con una buena capa de cera o
protector. En caso necesario, cubra
esas zonas con vaselina no corrosiva u
otra mezcla protectora.
G230105AUN
Mantenimiento de los bajos
Las materias corrosivas que se utilizan
para eliminar la nieve y controlar el polvo
de las carreteras puede acumularse en
los bajos del coche. Si no se retiran esos
productos, puede producirse una
corrosión rápida de los componentes que
se encuentran en la parte inferior de la
carrocería, tales como las conducciones
de combustible, el chasis, la chapa del
piso y el sistema de escape, incluso si
están tratados con protección contra la
corrosión.Lave a fondo los bajos del vehículo y los
alojamientos de las ruedas con agua
templada o fría una vez al mes, cuando
haya circulado fuera de carreteras y al
final del invierno. Preste especial
atención a esas zonas porque es difícil
descubrir todo el barro y suciedad. Aún
es peor mojar toda la suciedad sin
eliminarla. Los bordes inferiores de las
puertas, los paneles de los estribos y los
elementos del chasis llevan orificios de
desagüe que no debe permitirse que se
obstruyan con suciedad; el agua que
quede retenida en esos puntos puede
producir corrosión.
G230106AUN
Mantenimiento de las ruedas de
aluminio
Las ruedas de aluminio están cubiertas
con un acabado de protección
transparente.
No utilice en las ruedas de aluminio
limpiadores abrasivos, mezclas
abrillantadoras, disolventes o cepillos
metálicos. Pueden arañar o dañar el
acabado.
Utilice únicamente un jabón suave o
un detergente neutro, y aclare a fondo
con agua. Asegúrese también de
limpiar las ruedas después de circular
sobre carreteras salinas. Esto ayuda a
prevenir la corrosión.
Evite el lavado de las ruedas con
cepillos de lavado de coches de alta
velocidad.
No utilice ningún detergente ácido.
Puede dañar y corroer las ruedas de
aluminio que están cubiertas con un
acabado protector transparente.
ADVERTENCIA
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
