ESCALIER DE PROTECTION DU CONDUCTEUR
fig. 30 (pour versions/marchés, où cela est prévu)
Sur certaines versions, on trouve un petite échelle fixe qui
permet de protéger le seul conducteur en cas d’instabili-
té du charge transporté.
VERSIONS COMBI N1
Cloison fixe fig. 31
(pour les versions/marché qui la prévoient)
Elle est située derrière le dossier des sièges arrière
F0V0169mfig. 30
Cloison fixe vitrée fig. 28
Elle est constituée d’un verre central qui permet d’obser-
ver la stabilité du chargement transporté.
Cloison dédoublée tournante fig. 29
En cas de nécessité de transport de charges encombrantes,
il est possible d’ouvrir la cloison en procédant comme suit :
❒abattre le siège passager repliable et escamotable (voir
les indications dans les pages précédentes) ;
❒à partir de l’intérieur du coffre, décrocher l’axe A, si-\
tué sur la partie arrière de la cloison, et l’insérer dans
le logement situé B sur le dossier du siège renversé.
Pour remettre en place la cloison, exécuter les opérations
mentionnées précédemment dans le sens inverse.
37
CONNAISSANCE
D U VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

38
CONNAISSANCEDU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
ARRIERE fig. 33
(pour les versions/marchés qui le prévoient)
Pour les utiliser, les soulever vers le haut.
Pour ramener les appuis-tête en position de non utilisa-
tion, appuyer sur les boutons A et les baisser jusqu’à les
faire rentrer dans le siège sur le dossier.
Pour enlever l’appui-tête, il faut le soulever jusqu’à at-
teindre la position «tout extrait» (position d’utilisation) s\
i-
gnalée par un déclic.
ATTENTION Pendant l’utilisation des sièges arrière, les
appui-tête doivent toujours être « complètement sortis ».\
F0V0119mfig. 33F0V0105mfig. 32
APPUI-TETE
AVANT fig. 32
Ils sont réglables en hauteur et se bloquent automatique-
ment dans la position voulue.
Réglage
❒réglage vers le haut : soulever l’appui-tête jusqu’à per-\
cevoir le déclic de blocage.
❒diminution de la hauteur de réglage : appuyer sur la
touche A et baisser l’appui-tête.
Les réglages doivent être effectués uni-
quement le véhicule à l’arrêt et le moteur
coupé. Les appui-tête doivent être réglés de ma-
nière à ce que la tête s’y appuie, pas le cou. Seu-
le cette position permet une protection efficace.
ATTENTION
Pour augmenter l’efficacité de la protec-
tion donnée par les appuis-tête, régler le
dossier pour que le buste soit en position droite et
la tête le plus prêt possible de l’appui-tête.
ATTENTION

39
CONNAISSANCE
DU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0014mfig. 34

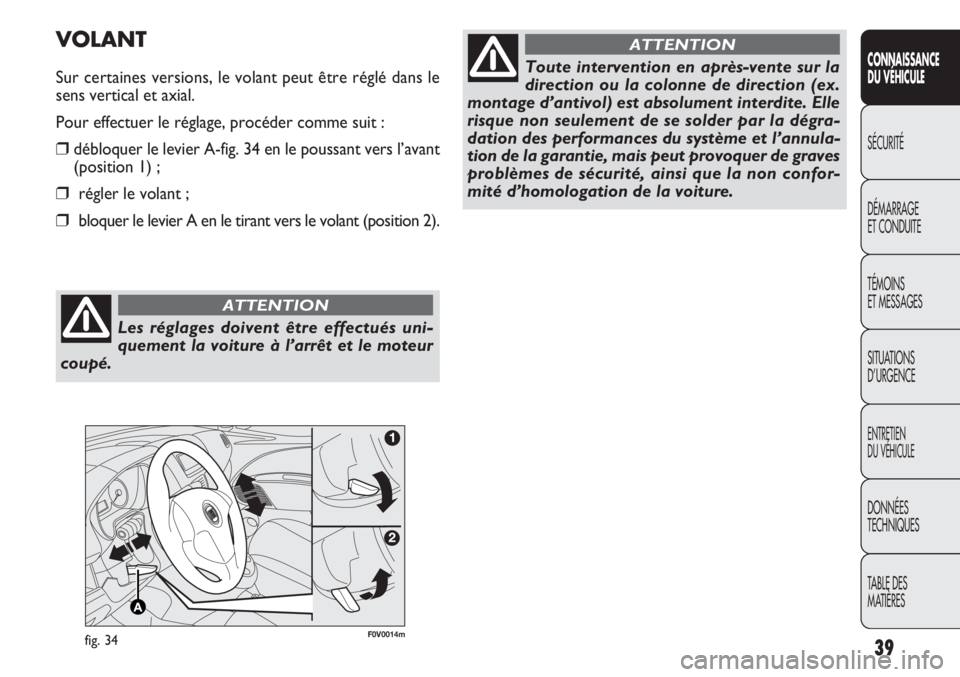

VOLANT
Sur certaines versions, le volant peut être réglé dans le
sens vertical et axial.
Pour effectuer le réglage, procéder comme suit :
❒débloquer le levier A-fig. 34 en le poussant vers l’avant
(position 1) ;
❒régler le volant ;
❒bloquer le levier A en le tirant vers le volant (position 2).
Les réglages doivent être effectués uni-
quement la voiture à l’arrêt et le moteur
coupé.
ATTENTION
Toute intervention en après-vente sur la
direction ou la colonne de direction (ex.
montage d’antivol) est absolument interdite. Elle
risque non seulement de se solder par la dégra-
dation des performances du système et l’annula-
tion de la garantie, mais peut provoquer de graves
problèmes de sécurité, ainsi que la non confor-
mité d’homologation de la voiture.
ATTENTION

40
CONNAISSANCEDU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
F0V0125mfig. 35F0V0084mfig. 36
RETROVISEURS
RÉTROVISEUR D’HABITACLE fig. 35
(pour les versions/marchés, où cela est prévu)
Il est muni d’un dispositif de sécurité qui provoque son dé-\
crochage en cas de choc violent contre le passager.
En actionnant le levier A, il est possible de régler le ré-
troviseur sur deux positions différentes : normale ou an-
ti-éblouissement.
Lorsque le véhicule roule, les rétroviseurs
doivent toujours être dans la position
A-fig. 36.
La courbure propre aux d’aile extérieurs altère lé-
gèrement la perception de la distance.
ATTENTION
RETROVISEURS D’AILE
Repli manuel du rétroviseur
Si nécessaire (par exemple lorsque l’encombrement du ré-
troviseur crée des difficultés dans un passage étroit), il
est possible de replier les rétroviseurs en les déplaçant
de la position A-fig. 36 à la position B.

41
CONNAISSANCE
DU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Réglage manuel
A partir de l’intérieur du véhicule, agir sur le dispositif A-
fig. 37.
Réglage électrique
(pour les versions/marchés qui le prévoient)
Le réglage des rétroviseurs extérieur est possible unique-
ment avec clé sur MAR.
Procéder comme suit :
❒sélectionner à l’aide du déviateur A-fig. 38 le rétrovi-
seur souhaité (droit ou gauche) ;
❒en plaçant le déviateur A en position B, et en agissant
sur celui-ci, il est possible d’orienter le rétroviseur d’ai-
le gauche ;
❒en déplaçant le déviateur A en position D, et en agis-
sant sur celui-ci, on oriente le rétroviseur d’aile droit.
Une fois le réglage terminé, remettre en place le déviateur
A dans sa position intermédiaire de blocage C.
F0V0120mfig. 37F0V0015mfig. 38

42
CONNAISSANCEDU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
fig. 39F0V0016m
INSTALLATION DE CHAUFFAGE ET DE VENTILATION
1. Diffuseur fixe supérieur - 2. Diffuseurs centraux réglables - 3\
. Diffuseurs fixes latéraux - 4. Diffuseurs latéraux ré-
glables - 5. Diffuseurs inférieurs pour les pieds.

F0V0017mfig. 40 - bouche d’aération ouverteF0V0018mfig. 41 - bouche d’aération fermée
DIFFUSEURS CENTRAUX ET LATERAUX
ORIENTABLES fig. 40-41
Agir sur la languette A pour orienter les diffuseurs dans
la direction souhaitée.
43
CONNAISSANCE
DU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Pour fermer les bouches, faire coulisser la languette A la-
téralement de la position 1-fig. 40 à la position 2-fig. 41.

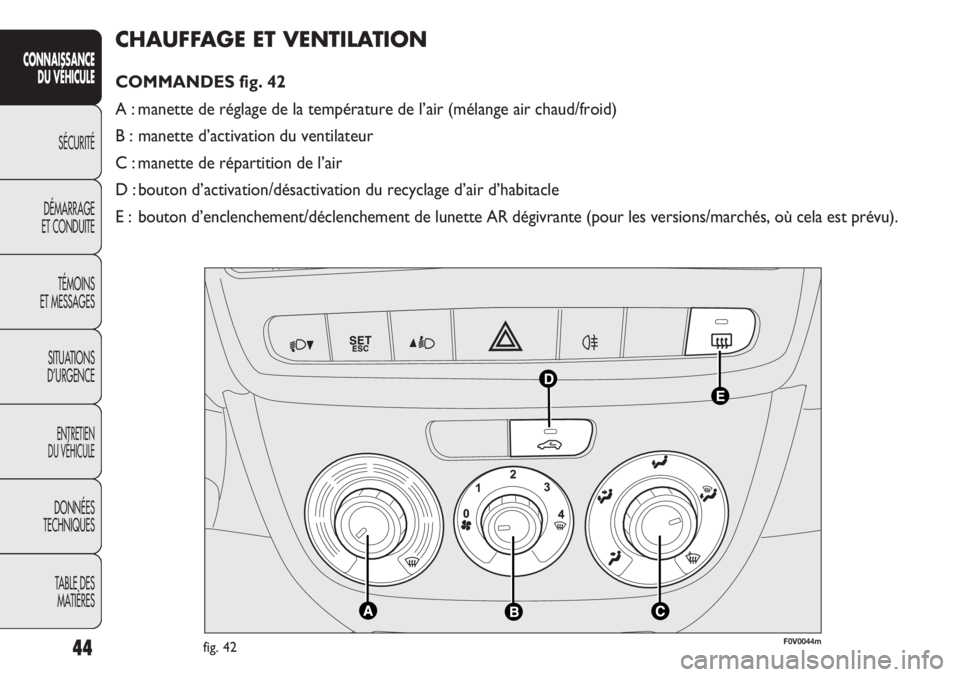

CHAUFFAGE ET VENTILATION
COMMANDES fig. 42
A : manette de réglage de la température de l’air (mélange air \
chaud/froid)
B : manette d’activation du ventilateur
C : manette de répartition de l’air
D : bouton d’activation/désactivation du recyclage d’air d’habit\
acle
E : bouton d’enclenchement/déclenchement de lunette AR dégivrante (\
pour les versions/marchés, où cela est prévu).
44
CONNAISSANCEDU VÉHIC ULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
F0V0044mfig. 42
