INDICATEURS DE DIRECTION
Avant
Pour remplacer la lampe, procéder comme suit :
❒retirer le couvercle de protection A-fig. 150 ;
❒ tourner dans le sens contraire des aiguilles d’une
montre la douille C-fig. 153 et l’extraire ;
❒ extraire l’ampoule B-fig.153 en la poussant légèrement
et en la tournant dans le sens contraire aux aiguilles
d’une montre ;
❒ remplacer l’ampoule, remonter la douille C en la tournant
dans le sens horaire en s’assurant du blocage correct ;
❒ retirer le couvercle de protection A-fig. 150.
Latéraux
AVERTISSEMENT Pour le remplacement des ampoules
des indicateurs de direction latéraux, situés à l’intérie\
ur
du rétroviseur extérieur, il faut se rendre auprès du Ré-
seau Après-Vente Fiat.
FEUX DE CROISEMENT
Pour remplacer la lampe, procéder comme suit :
❒
retirer le couvercle de protection B-fig. 150 ;
❒ débrancher le connecteur électrique ;
❒ décrocher les deux agrafes de retenue de la lampe
A-fig. 152 ;
❒ extraire l’ampoule B-fig. 152 du connecteur et la rem-
placer ;
❒ remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures présentes
sur la parabole du phare, puis reclipser l’attache de l’am-
poule et rebrancher le connecteur électrique A ;
❒ remonter correctement le couvercle de protection
B-fig. 150.

174
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES

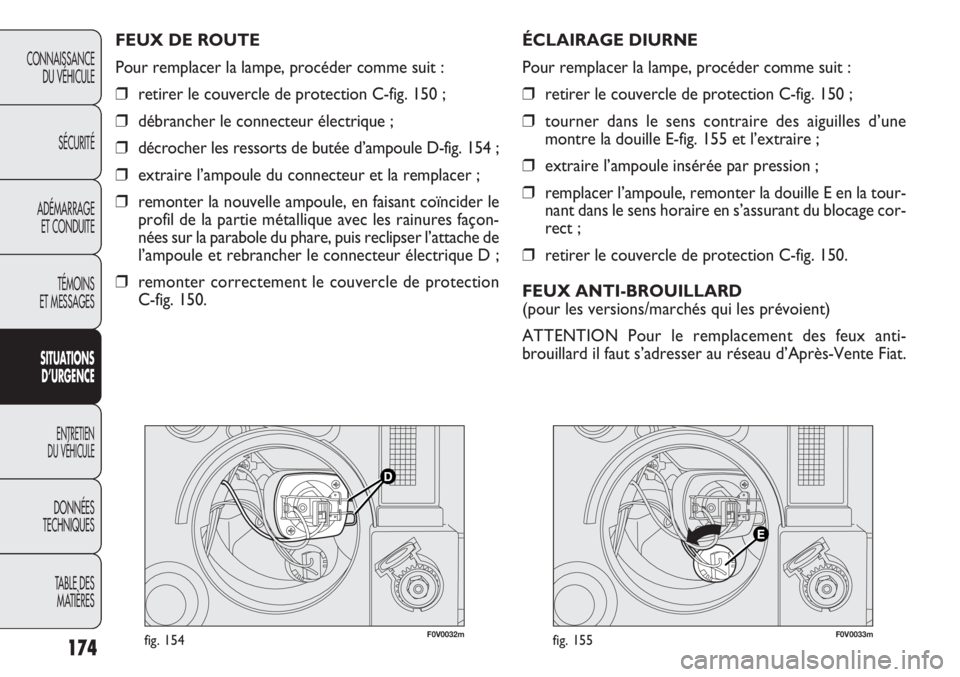

F0V0032mfig. 154F0V0033mfig. 155
ÉCLAIRAGE DIURNE
Pour remplacer la lampe, procéder comme suit :
❒ retirer le couvercle de protection C-fig. 150 ;
❒ tourner dans le sens contraire des aiguilles d’une
montre la douille E-fig. 155 et l’extraire ;
❒ extraire l’ampoule insérée par pression ;
❒ remplacer l’ampoule, remonter la douille E en la tour-
nant dans le sens horaire en s’assurant du blocage cor-
rect ;
❒ retirer le couvercle de protection C-fig. 150.
FEUX ANTI-BROUILLARD
(pour les versions/marchés qui les prévoient)
ATTENTION Pour le remplacement des feux anti-
brouillard il faut s’adresser au réseau d’Après-Vente Fiat.
FEUX DE ROUTE
Pour remplacer la lampe, procéder comme suit :
❒
retirer le couvercle de protection C-fig. 150 ;
❒ débrancher le connecteur électrique ;
❒ décrocher les ressorts de butée d’ampoule D-fig. 154 ;
❒ extraire l’ampoule du connecteur et la remplacer ;
❒ remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures façon-
nées sur la parabole du phare, puis reclipser l’attache de
l’ampoule et rebrancher le connecteur électrique D ;
❒ remonter correctement le couvercle de protection
C-fig. 150.

175
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Pour accéder aux ampoules A – B – D – F, il faut dévis-
ser les 4 vis de fixation E-fig. 157 et extraire la douille. Pour
remplacer l’ampoule, la pousser légèrement et la tourner
dans le sens horaire (blocage à “baïonnette” puis l’extr\
ai-
re et la remplacer.
GROUPE OPTIQUE AR
Les groupes optiques arrière contiennent les ampoules des
feux de position, de direction, de recul/antibrouillard ar-
rière et d’arrêt (stop). Pour accéder aux groupes optiques\
,
suivre la procédure suivante :
❒
ouvrir les portes à battants arrière ;
❒ dévisser les vis de fixation A-fig. 156 ;
❒ extraire le groupe optique après avoir débranché le
connecteur électrique.
La disposition des ampoules du groupe optique fig. 157 est
la suivante :
A Feux stop ;
B Clignotants ;
C Feux de recul ;
D Feux de position ;
F Feux de position/antibrouillard arrière ;
Pour remplacer les ampoules des feux de recul, tourner
la douille C dans le sens inverse des aiguilles d’une montre
fig. 157 et extraire l’ampoule montée par pression puis la
remplacer.
F0V0034mfig. 156

F0V0164mfig. 159a
F0V0163mfig. 158
176
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
FEUX 3ème STOP fig. 158-159a-159b
Pour remplacer une ampoule, procéder comme suit :
❒ pour les versions avec hayon, dévisser les deux vis de
fixation A-fig. 158 et extraire le groupe ;
❒ pour les versions avec portes battantes, enlever les bou-
chons en caoutchouc B-fig. 159a, agir sur les ailettes C
de retenue et extraire le groupe ; ❒
pour les versions avec toit surélevé et portes battantes,
retirer la protection en plastique A-fig. 159b et le bou-
chon en caoutchouc B-fig.159b montés par pression ;
à l'aide d'un tournevis, agir sur les ailettes de retenue
(voir schéma) et extraire le groupe ;
❒ agir sur les ailettes ad hoc et extraire la douille ;
❒ extraire l’ampoule montée à pression et la remplacer.
F0V0035mfig. 157

177
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0037mfig. 161
F0V0179mfig. 160
ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec portes battantes)
Pour remplacer les ampoules A-fig. 162, procéder comme suit :❒agir sur les languettes de retenue aux endroits illustrés
sur la figure et en faisant levier vers la gauche, extrai-
re le transparent ;
❒ remplacer les ampoules en les dégageant des contacts
latéraux et en s’assurant que les nouvelles ampoules
soient correctement bloquées entre les contacts mêmes.
ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec hayon)
Pour remplacer les ampoules A-fig. 160, procéder comme
suit :
❒
agir sur les languettes de retenue selon les points des
flèches et extraire la douille ;
❒ tourner la douille B-fig. 161 dans le sens anti-horaire,
puis désolidariser l’ampoule C.
F0V0036mfig. 162
F0V0231mfig. 159b

178
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
❒ ouvrir la couverture B-fig. 164 comme indiqué ;
❒ remplacer l’ampoule C-fig. 165 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒ refermer la couverture et fixer le plafonnier dans son
logement en s’assurant de son blocage.REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE
Pour le type d’ampoule et sa puissance, voir les indications
au paragraphe « Remplacement d’une ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent basculant
Pour le remplacement des ampoules, procéder comme
suit :
❒extraire le plafonnier A-fig. 163 en agissant aux endroits
indiqués par les flèches ;
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164

179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒remplacer les ampoules C en les dégageant des
contacts latéraux en s’assurant que les nouvelles am-
poules soient correctement bloquées entre lesdits
contacts ;
❒ refermer la trappe B-fig. 167 et fixer le plafonnier A-
fig. 166 dans son logement, puis vérifier qu’il soit bien
bloqué.
PLAFONNIER ARRIÈRE
Pour remplacer l’ampoule, suivre la procédure suivante :
❒ enlever le plafonnier A-fig. 168 en agissant selon les
points indiqués par la flèche ;
❒ ouvrir la couverture B-fig. 169 comme indiqué ;
❒ remplacer l’ampoule C-fig. 170 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒ refermer la couverture B-fig.169 et fixer le plafonnier
dans son logement en s’assurant de son blocage.
Plafonnier avec feux spot (lorsqu’il est prévu)
Pour le remplacement des ampoules, procéder comme
suit :
❒
agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 166 ;
❒ ouvrir le volet de protection B-fig. 167 ;
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168

180
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
F0V0072mfig. 170
\002 \003 \004\005
F0V0176mfig. 171
❒
extraire le plafonnier en agissant aux endroits indiqués
par les flèches ;
❒ remplacer l’ampoule C-fig. 172 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle am-
poule soit correctement bloquée entre les contacts
mêmes.
Plafonnier amovible
Pour remplacer l’ampoule, suivre la procédure suivante :
❒
appuyer sur le bouton A-fig. 171 et extraire le plafon-
nier amovible B ;
F0V0071mfig. 169
F0V0177mfig. 172
