2011 Peugeot 508 Manuale del proprietario (in Italian)

.
15
In breve


Per ottenere...



Riscaldamento o Aria condizionata manuale




Distribuzione
dell'aria



Flusso d'aria



Ricircolo dell'aria/
Entrata d'aria esterna



Te m p e r a t u r a



A/C manuale




CALDO







FREDDO






DISAPPANNAMENTO


SBRINAMENTO




Ventilazione interna


Climatizzazione automatica:
utilizzare preferibilmente il funzionamento automatico premendo il tasto "AU TO "
.


Consigli per le regolazioni interne

16
In breve

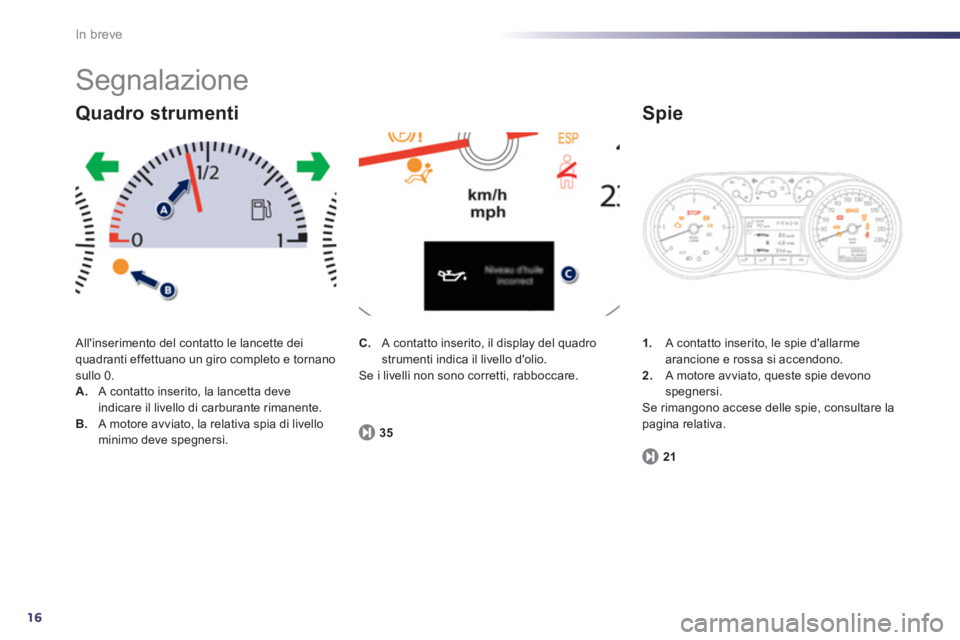

Segnalazione

All'inserimento del contatto le lancette dei
quadranti effettuano un giro completo e tornano
sullo 0.


A.
A contatto inserito, la lancetta deve
indicare il livello di carburante rimanente.

B.
A motore avviato, la relativa spia di livello
minimo deve spegnersi.

Quadro strumenti



1.
A contatto inserito, le spie d'allarme
arancione e rossa si accendono.

2.
A motore avviato, queste spie devono
spegnersi.
Se rimangono accese delle spie, consultare la
pagina relativa.

Spie


21


C.
A contatto inserito, il display del quadro
strumenti indica il livello d'olio.
Se i livelli non sono corretti, rabboccare.

35

.
17
In breve

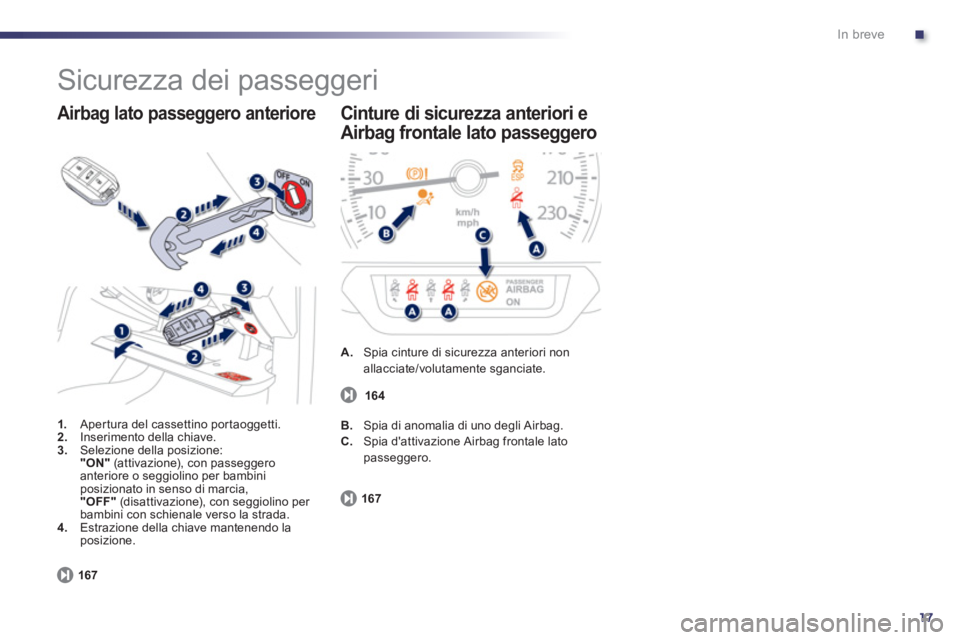

Sicurezza dei passeggeri



1.
Apertura del cassettino portaoggetti.

2.
Inserimento della chiave.

3.
Selezione della posizione:
"ON"
(attivazione), con passeggero
anteriore o seggiolino per bambini
posizionato in senso di marcia,
"OFF"
(disattivazione), con seggiolino per
bambini con schienale verso la strada.

4.
Estrazione della chiave mantenendo la
posizione.


Airbag lato passeggero anteriore


167



A.
Spia cinture di sicurezza anteriori non
allacciate/volutamente sganciate.


Cinture di sicurezza anteriori e
Airbag frontale lato passeggero

167


B.
Spia di anomalia di uno degli Airbag.

C.
Spia d'attivazione Airbag frontale lato
passeggero. 164

18
i
!
In breve

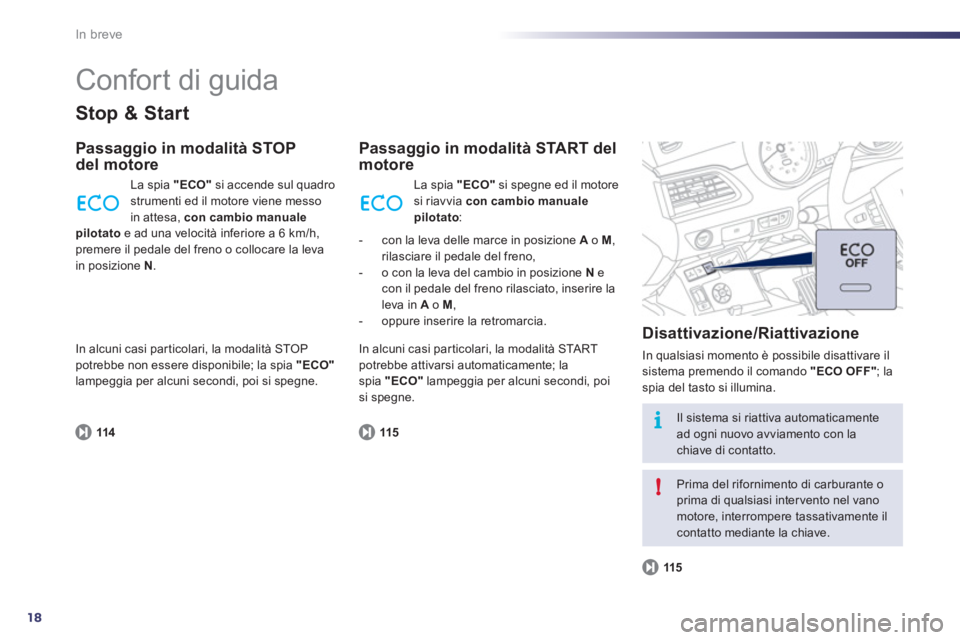

Confort di guida


Stop & Start


Passaggio in modalità STOP
del motore

114

La spia "ECO"
si accende sul quadro
strumenti ed il motore viene messo
in attesa, con cambio manuale

pilotato
e ad una velocità inferiore a 6 km/h,
premere il pedale del freno o collocare la leva
in posizione N
.


Passaggio in modalità START del
motore

Disattivazione/Riattivazione

In qualsiasi momento è possibile disattivare il
sistema premendo il comando "ECO OFF"
; la
spia del tasto si illumina.

115



115


Il sistema si riattiva automaticamente
ad ogni nuovo avviamento con la
chiave di contatto.
Prima del rifornimento di carburante o
prima di qualsiasi inter vento nel vano
motore, interrompere tassativamente il
contatto mediante la chiave. La spia "ECO"
si spegne ed il motore
si riavvia con cambio manuale
pilotato
:


- con la leva delle marce in posizione A
o M
,
rilasciare il pedale del freno,

- o con la leva del cambio in posizione N
e
con il pedale del freno rilasciato, inserire la
leva in A
o M
,

- oppure inserire la retromarcia.
In alcuni casi particolari, la modalità STOP
potrebbe non essere disponibile; la spia "ECO"

lampeggia per alcuni secondi, poi si spegne. In alcuni casi particolari, la modalità START
potrebbe attivarsi automaticamente; la
spia "ECO"
lampeggia per alcuni secondi, poi
si spegne.

.
19
In breve

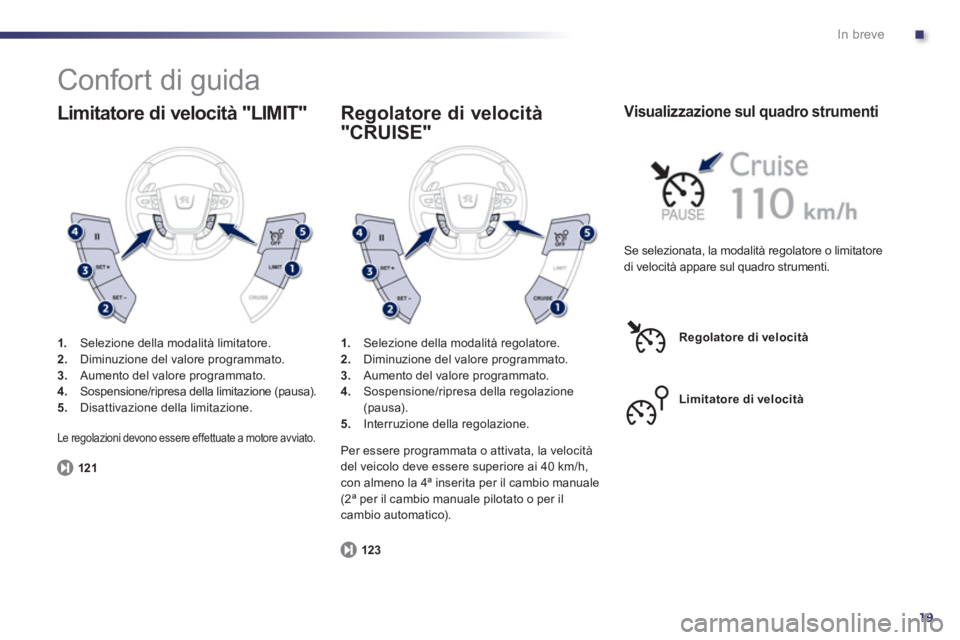

Confort di guida



1.
Selezione della modalità limitatore.

2.
Diminuzione del valore programmato.

3.
Aumento del valore programmato.

4.
Sospensione/ripresa della limitazione (pausa).

5.
Disattivazione della limitazione.


Limitatore di velocità "LIMIT"


121



1.
Selezione della modalità regolatore.

2.
Diminuzione del valore programmato.

3.
Aumento del valore programmato.

4.
Sospensione/ripresa della regolazione
(pausa).

5.
Interruzione della regolazione.


Regolatore di velocità
"CRUISE"

123
Se selezionata, la modalità regolatore o limitatore
di velocità appare sul quadro strumenti.

Visualizzazione sul quadro strumenti


Regolatore di velocità


Limitatore di velocità




Le regolazioni devono essere effettuate a motore avviato.
Per essere programmata o attivata, la velocità
del veicolo deve essere superiore ai 40 km/h,
con almeno la 4ª inserita per il cambio manuale
(2ª per il cambio manuale pilotato o per il
cambio automatico).

20
Spie di funzionamento

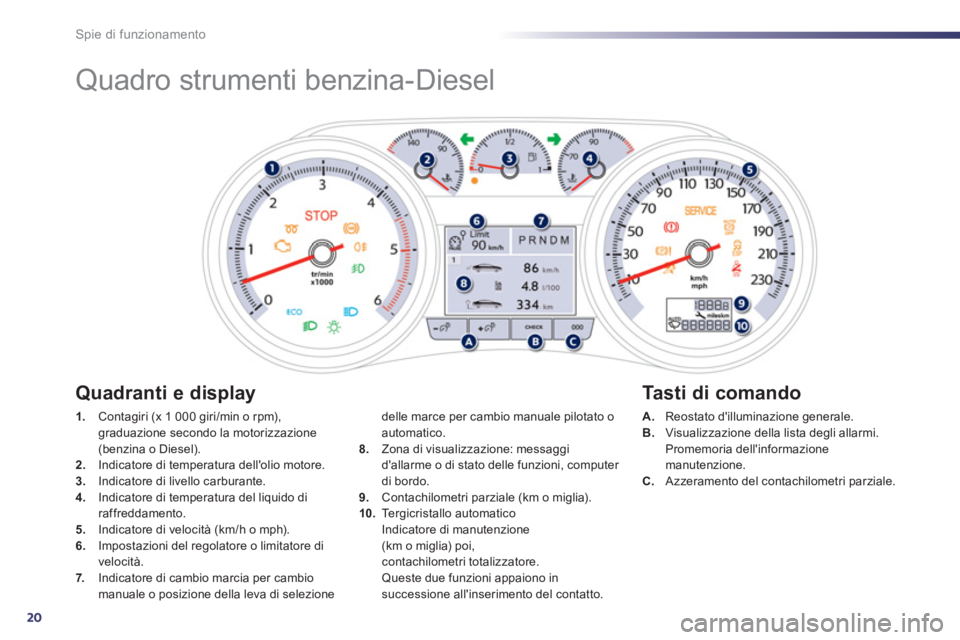

Quadro strumenti benzina-Diesel



1.
Contagiri (x 1 000 giri/min o rpm),
graduazione secondo la motorizzazione
(benzina o Diesel).

2.
Indicatore di temperatura dell'olio motore.

3.
Indicatore di livello carburante.

4.
Indicatore di temperatura del liquido di
raffreddamento.

5.
Indicatore di velocità (km/h o mph).

6.
Impostazioni del regolatore o limitatore di
velocità.

7.
Indicatore di cambio marcia per cambio
manuale o posizione della leva di selezione

A.
Reostato d'illuminazione generale.

B.
Visualizzazione della lista degli allarmi.
Promemoria dell'informazione
manutenzione.

C.
Azzeramento del contachilometri parziale.
delle marce per cambio manuale pilotato o
automatico.

8.
Zona di visualizzazione: messaggi
d'allarme o di stato delle funzioni, computer
di bordo.

9.
Contachilometri parziale (km o miglia).

10.
Te r g i c r i s t a l l o a u t o m a t i c o
Indicatore di manutenzione
(km o miglia) poi,
contachilometri totalizzatore.
Queste due funzioni appaiono in
successione all'inserimento del contatto.



Quadranti e display
Tasti di comando

1
21
!
Spie di funzionamento









Spie

Riferimenti visivi che segnalano al guidatore
lo stato di un sistema (spie di funzionamento o
di disattivazione) o la presenza di un'anomalia
(spia d'allarme).

All'inserimento del contatto

All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul
quadro strumenti e/o sul display del quadro
strumenti.
All'avviamento del motore queste spie devono
spegnersi.
Se restano accese, prima di mettersi in marcia,
controllare la spia d'allarme interessata.


Allarmi associati

L'accensione di alcune spie può essere
accompagnata da un segnale sonoro e da un
messaggio sul display del quadro strumenti.
La spia è accesa in modo fisso o lampeggiante.
Alcune spie possono accendersi in due
modi. Soltanto mettendo in relazione
il tipo di accensione con lo stato di
funzionamento del veicolo è possibile
capire se la situazione è normale o se è
presente un'anomalia.
1
2
2
2
3
3
3
2
3
3

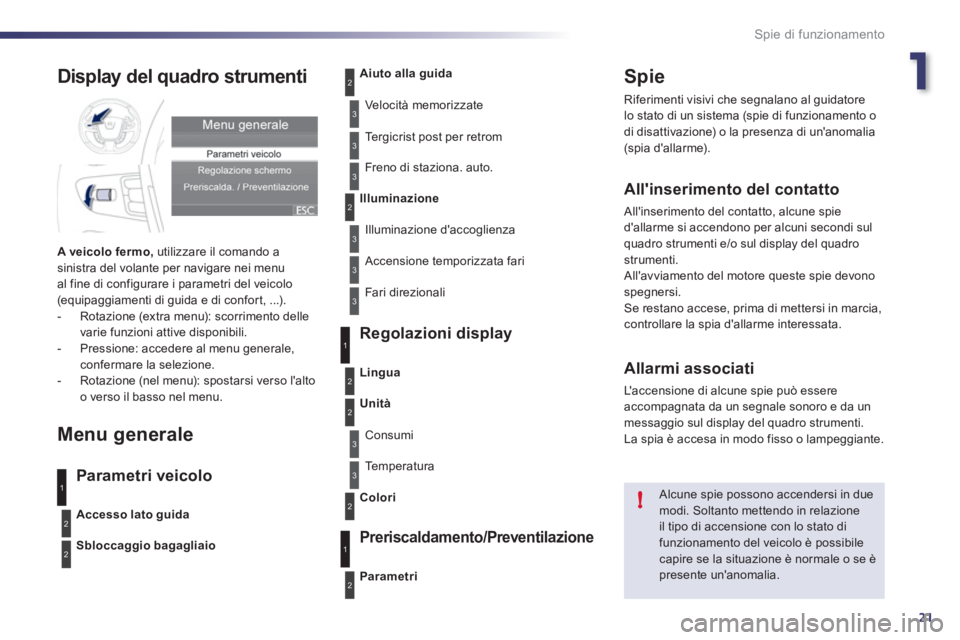

Display del quadro strumenti


A veicolo fermo, utilizzare il comando a
sinistra del volante per navigare nei menu
al fine di configurare i parametri del veicolo
(equipaggiamenti di guida e di confort, ...).


- Rotazione (extra menu): scorrimento delle
varie funzioni attive disponibili.

- Pressione: accedere al menu generale,
confermare la selezione.

- Rotazione (nel menu): spostarsi verso l'alto
o verso il basso nel menu.




Menu generale


Parametri veicolo
Regolazioni display


Preriscaldamento/Preventilazione


Accesso lato guida


Sbloccaggio bagagliaio

Aiuto alla guida

Velocit à memor iz z ate
Tergicrist post per retrom
Freno di staziona. auto.

Illuminazione

Illuminazione d'accoglienza
Accensione temporizzata fari
Fari direzionali

Parametri





Lingua


Unità

Consumi
Te m p e r a t u r a

Colori


3
1
2
2
3
2
3
1
2

22
i
Spie di funzionamento

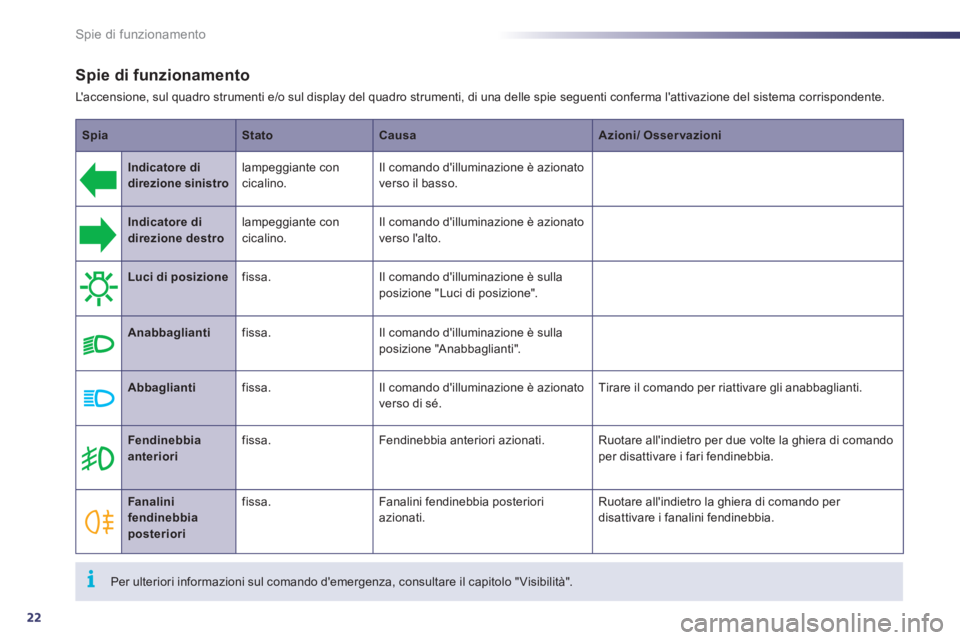

Spie di funzionamento

L'accensione, sul quadro strumenti e/o sul display del quadro strumenti, di una delle spie seguenti conferma l'attivazione del sistema corrispondente.



Spia



Stato



Causa



Azioni/ Osservazioni







Indicatore di
direzione sinistro


lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso il basso.





Indicatore di
direzione destro


lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.






Luci di posizione


fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".




Anabbaglianti


fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti".




Abbaglianti


fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.






Fendinebbia
anteriori


fissa. Fendinebbia anteriori azionati. Ruotare all'indietro per due volte la ghiera di comando
per disattivare i fari fendinebbia.





Fanalini
fendinebbia
posteriori


fissa. Fanalini fendinebbia posteriori
azionati. Ruotare all'indietro la ghiera di comando per
disattivare i fanalini fendinebbia.

Per ulteriori informazioni sul comando d'emergenza, consultare il capitolo "Visibilità".
