2011 Peugeot 508 Manuale del proprietario (in Italian)

4
119
i !
Guida


)
Con il motore avviato, premere il tasto 1

per attivare il sistema e uscire dalla
modalità display.

)
Tenere premuto il tasto 2
per disattivare il
sistema e rientrare nella modalità display.
Lo stato attivato/disattivato allo spegnimento
del motore viene riproposto al riavviamento.

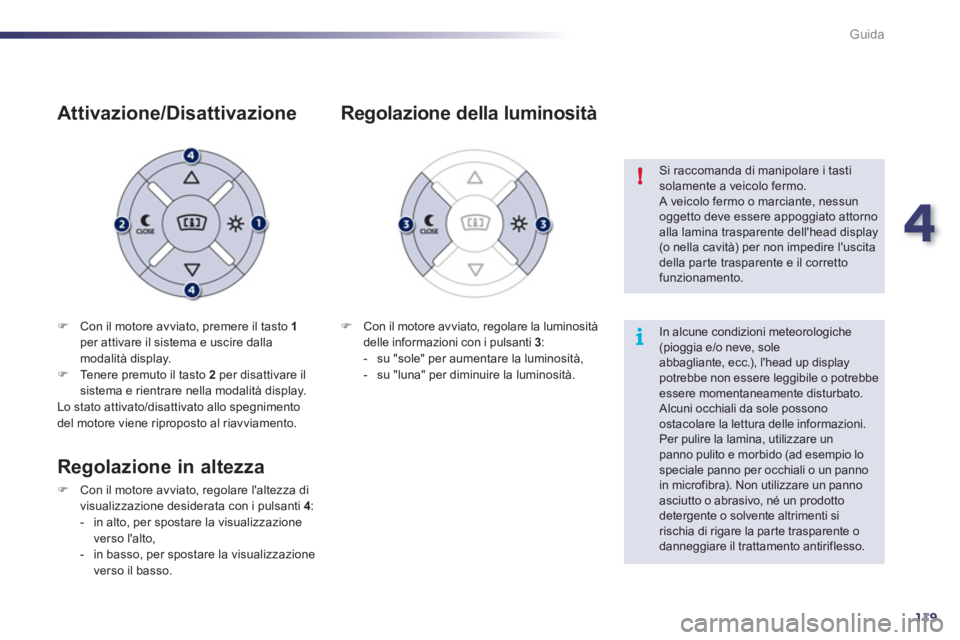

Attivazione/Disattivazione



)
Con il motore avviato, regolare la luminosità
delle informazioni con i pulsanti 3
:


- su "sole" per aumentare la luminosità,

- su "luna" per diminuire la luminosità.





Regolazione della luminosità


Si raccomanda di manipolare i tasti
solamente a veicolo fermo.
A veicolo fermo o marciante, nessun
oggetto deve essere appoggiato attorno
alla lamina trasparente dell'head display
(o nella cavità) per non impedire l'uscita
della parte trasparente e il corretto
funzionamento.

In alcune condizioni meteorologiche
(pioggia e/o neve, sole
abbagliante, ecc.), l'head up display
potrebbe non essere leggibile o potrebbe
essere momentaneamente disturbato.
Alcuni occhiali da sole possono
ostacolare la lettura delle informazioni.
Per pulire la lamina, utilizzare un
panno pulito e morbido (ad esempio lo
speciale panno per occhiali o un panno
in microfibra). Non utilizzare un panno
asciutto o abrasivo, né un prodotto
detergente o solvente altrimenti si
rischia di rigare la parte trasparente o
danneggiare il trattamento antiriflesso.



Regolazione in altezza



)
Con il motore avviato, regolare l'altezza di
visualizzazione desiderata con i pulsanti 4
:


- in alto, per spostare la visualizzazione
verso l'alto,

- in basso, per spostare la visualizzazione
verso il basso.

120
!
Guida

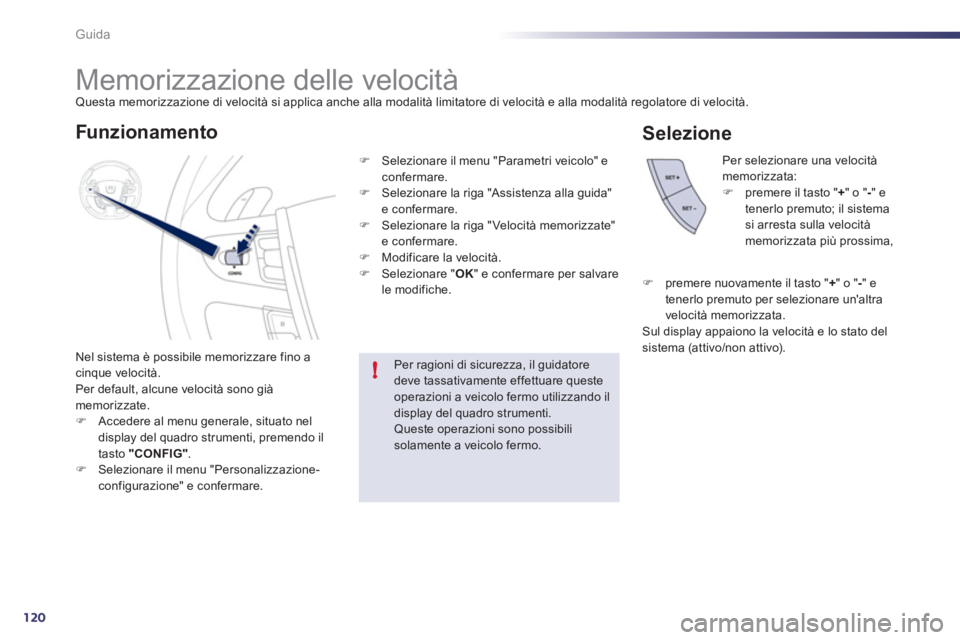

Memorizzazione delle velocità
Questa memorizzazione di velocità si applica anche alla modalità limitatore di velocità e alla modalità regolatore di velocità.
Nel sistema è possibile memorizzare fino a
cinque velocità.
Per default, alcune velocità sono già
memorizzate.


)
Accedere al menu generale, situato nel
display del quadro strumenti, premendo il
tasto "CONFIG"
.

)
Selezionare il menu "Personalizzazione-
configurazione" e confermare. Per selezionare una velocità
memorizzata:


)
premere il tasto " +
" o " -
" e
tenerlo premuto; il sistema
si arresta sulla velocità
memorizzata più prossima,
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare queste
operazioni a veicolo fermo utilizzando il
display del quadro strumenti.
Queste operazioni sono possibili
solamente a veicolo fermo.


Funzionamento


)
Selezionare il menu "Parametri veicolo" e
confermare.

)
Selezionare la riga "Assistenza alla guida"
e confermare.

)
Selezionare la riga "Velocità memorizzate"
e confermare.

)
Modificare la velocità.

)
Selezionare " OK
" e confermare per salvare
le modifiche.


Selezione


)
premere nuovamente il tasto " +
" o " -
" e
tenerlo premuto per selezionare un'altra
velocità memorizzata.
Sul display appaiono la velocità e lo stato del
sistema (attivo/non attivo).

4
121
i
i
Guida

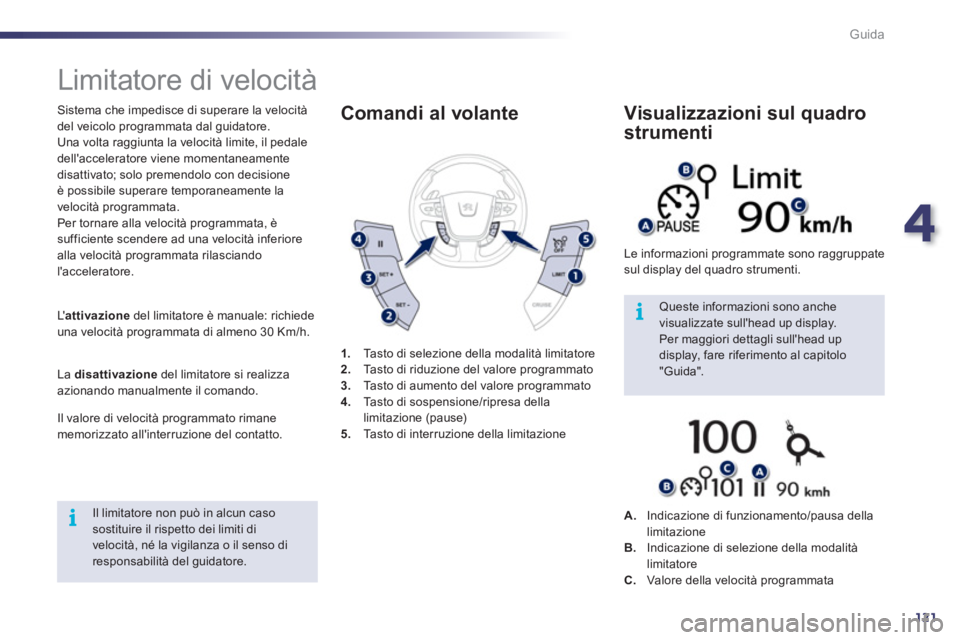

Limitatore di velocità


Sistema che impedisce di superare la velocità
del veicolo programmata dal guidatore.
Una volta raggiunta la velocità limite, il pedale
dell'acceleratore viene momentaneamente
disattivato; solo premendolo con decisione
è possibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata, è
sufficiente scendere ad una velocità inferiore
alla velocità programmata rilasciando
l'acceleratore.
L' attivazione
del limitatore è manuale: richiede
una velocità programmata di almeno 30 Km/h.
La disattivazione
del limitatore si realizza
azionando manualmente il comando.
Il valore di velocità programmato rimane
memorizzato all'interruzione del contatto.

Il limitatore non può in alcun caso
sostituire il rispetto dei limiti di
velocità, né la vigilanza o il senso di
responsabilità del guidatore.






Queste informazioni sono anche
visualizzate sull'head up display.
Per maggiori dettagli sull'head up
display, fare riferimento al capitolo
"Guida".

1.
Tasto di selezione della modalità limitatore

2.
Tasto di riduzione del valore programmato

3.
Tasto di aumento del valore programmato

4.
Tasto di sospensione/ripresa della
limitazione (pause)

5.
Tasto di interruzione della limitazione


Comandi al volante

Le informazioni programmate sono raggruppate
sul display del quadro strumenti.

Visualizzazioni sul quadro
strumenti


A.
Indicazione di funzionamento/pausa della
limitazione

B.
Indicazione di selezione della modalità
limitatore

C.
Valore della velocità programmata

122
!
Guida


)
Premere 1
, il limitatore è attivato,
e resta in pausa.
Non è necessario attivare il limitatore per
regolare la velocità.


)
Impostare il valore di velocità premendo
il tasto 2
o 3
(ad es.: 90 km/h).

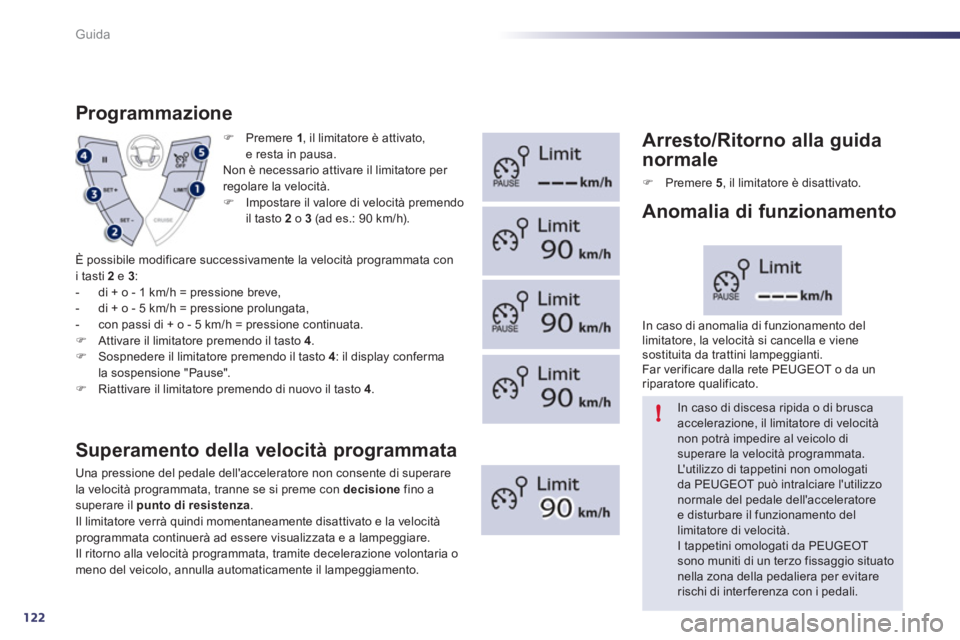

Programmazione

Superamento della velocità programmata

Una pressione del pedale dell'acceleratore non consente di superare
la velocità programmata, tranne se si preme con decisione
fino a
superare il punto di resistenza
.
Il limitatore verrà quindi momentaneamente disattivato e la velocità
programmata continuerà ad essere visualizzata e a lampeggiare.
Il ritorno alla velocità programmata, tramite decelerazione volontaria o
meno del veicolo, annulla automaticamente il lampeggiamento.


Arresto/Ritorno alla guida
normale


)
Premere 5
, il limitatore è disattivato.


In caso di discesa ripida o di brusca
accelerazione, il limitatore di velocità
non potrà impedire al veicolo di
superare la velocità programmata.
L'utilizzo di tappetini non omologati
da PEUGEOT può intralciare l'utilizzo
normale del pedale dell'acceleratore
e disturbare il funzionamento del
limitatore di velocità.
I tappetini omologati da PEUGEOT
sono muniti di un terzo fissaggio situato
nella zona della pedaliera per evitare
rischi di inter ferenza con i pedali.
In caso di anomalia di funzionamento del
limitatore, la velocità si cancella e viene
sostituita da trattini lampeggianti.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.

Anomalia di funzionamento

È possibile modificare successivamente la velocità programmata con
i tasti 2
e 3
:


- di + o - 1 km/h = pressione breve,

- di + o - 5 km/h = pressione prolungata,

- con passi di + o - 5 km/h = pressione continuata.


)
Attivare il limitatore premendo il tasto 4
.

)
Sospnedere il limitatore premendo il tasto 4
: il display conferma
la sospensione "Pause".

)
Riattivare il limitatore premendo di nuovo il tasto 4
.

4
123
i
i
Guida

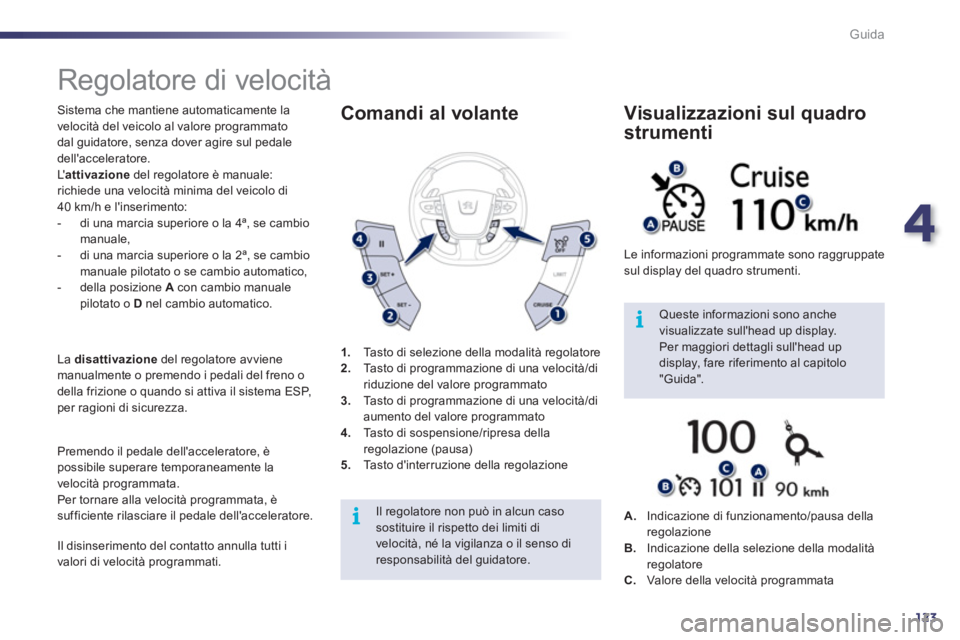

Regolatore di velocità

Sistema che mantiene automaticamente la
velocità del veicolo al valore programmato
dal guidatore, senza dover agire sul pedale
dell'acceleratore.
L' attivazione
del regolatore è manuale:
richiede una velocità minima del veicolo di
40 km/h e l'inserimento:


- di una marcia superiore o la 4ª, se cambio
manuale,

- di una marcia superiore o la 2ª, se cambio
manuale pilotato o se cambio automatico,

- della posizione A
con cambio manuale
pilotato o D
nel cambio automatico.
La disattivazione
del regolatore avviene
manualmente o premendo i pedali del freno o
della frizione o quando si attiva il sistema ESP,
per ragioni di sicurezza.
Premendo il pedale dell'acceleratore, è
possibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata, è
sufficiente rilasciare il pedale dell'acceleratore.
Il disinserimento del contatto annulla tutti i
valori di velocità programmati.

1.
Tasto di selezione della modalità regolatore

2.
Tasto di programmazione di una velocità/di
riduzione del valore programmato

3.
Tasto di programmazione di una velocità/di
aumento del valore programmato

4.
Tasto di sospensione/ripresa della
regolazione (pausa)

5.
Tasto d'interruzione della regolazione

Comandi al volante

Il regolatore non può in alcun caso
sostituire il rispetto dei limiti di
velocità, né la vigilanza o il senso di
responsabilità del guidatore.





Queste informazioni sono anche
visualizzate sull'head up display.
Per maggiori dettagli sull'head up
display, fare riferimento al capitolo
"Guida". Le informazioni programmate sono raggruppate
sul display del quadro strumenti.

Visualizzazioni sul quadro
strumenti


A.
Indicazione di funzionamento/pausa della
regolazione

B.
Indicazione della selezione della modalità
regolatore

C.
Valore della velocità programmata

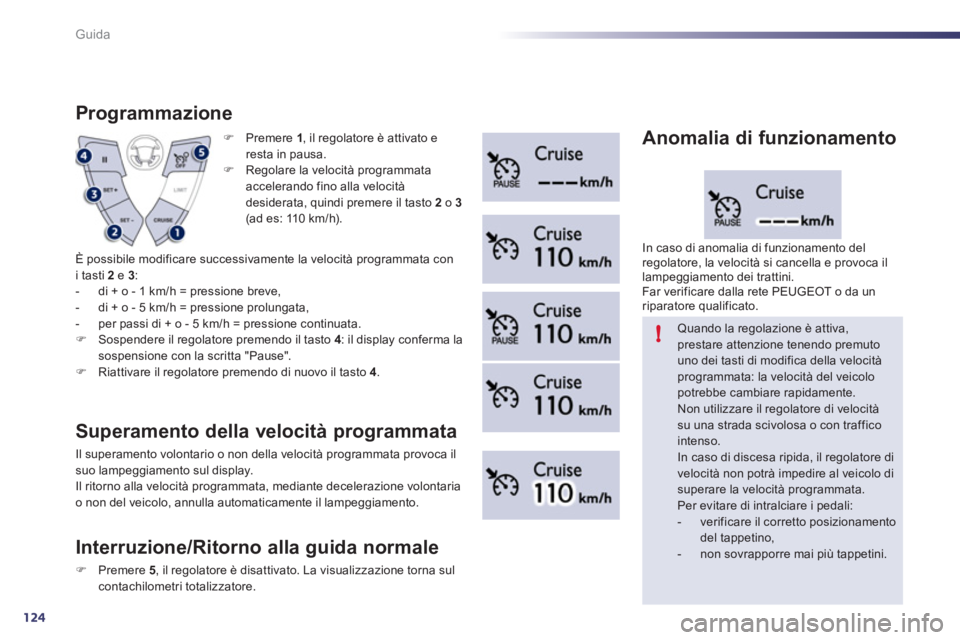

124
!
Guida


)
Premere 1
, il regolatore è attivato e
resta in pausa.

)
Regolare la velocità programmata
accelerando fino alla velocità
desiderata, quindi premere il tasto 2
o 3

(ad es: 110 km/h).


Programmazione

È possibile modificare successivamente la velocità programmata con
i tasti 2
e 3
:


- di + o - 1 km/h = pressione breve,

- di + o - 5 km/h = pressione prolungata,

- per passi di + o - 5 km/h = pressione continuata.


)
Sospendere il regolatore premendo il tasto 4
: il display conferma la
sospensione con la scritta "Pause".

)
Riattivare il regolatore premendo di nuovo il tasto 4
.




Superamento della velocità programmata

Il superamento volontario o non della velocità programmata provoca il
suo lampeggiamento sul display.
Il ritorno alla velocità programmata, mediante decelerazione volontaria
o non del veicolo, annulla automaticamente il lampeggiamento. Quando la regolazione è attiva,
prestare attenzione tenendo premuto
uno dei tasti di modifica della velocità
programmata: la velocità del veicolo
potrebbe cambiare rapidamente.
Non utilizzare il regolatore di velocità
su una strada scivolosa o con traffico
intenso.
In caso di discesa ripida, il regolatore di
velocità non potrà impedire al veicolo di
superare la velocità programmata.
Per evitare di intralciare i pedali:


- verificare il corretto posizionamento
del tappetino,

- non sovrapporre mai più tappetini.
In caso di anomalia di funzionamento del
regolatore, la velocità si cancella e provoca il
lampeggiamento dei trattini.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.

Anomalia di funzionamento

Interruzione/Ritorno alla guida normale



)
Premere 5
, il regolatore è disattivato. La visualizzazione torna sul
contachilometri totalizzatore.

4
125
!
Guida
Mediante dei captatori situati nel paraurti,
questa funzione segnala la vicinanza di
qualsiasi ostacolo (persona, veicolo, albero,
barriera...) che entra nel campo di rilevazione.
Alcuni tipi di ostacolo (paletto, cartello di
segnalazione di cantiere stradale...) rilevati
all'inizio non lo saranno più a fine manovra
a causa della presenza di zone cieche.






Assistenza al parcheggio


Questa funzione non può in nessun
caso sostituire l'attenzione e la
responsabilità del guidatore.
L'attivazione si ottiene con l'inserimento della
retromarcia. È accompagnata da un segnale
acustico.
L'interruzione si ottiene al disinserimento della
retromarcia.

Assistenza al parcheggio
posteriore

Assistenza sonora

L'informazione di prossimità è data da un
segnale acustico discontinuo, la cui frequenza
aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Il suono diffuso dall'altoparlante (destro o
sinistro) permette di individuare da quale lato è
situato l'ostacolo.
Quando la distanza "veicolo/ostacolo" diventa
inferiore ad una trentina di centimetri, il segnale
sonoro diventa continuo.




Assistenza grafi ca

Completa il segnale sonoro mediante la
visualizzazione sul display multifunzione di
trattini, sempre più vicini al veicolo. Quando il
veicolo è molto vicino all'ostacolo sul display
appare anche il simbolo di "Pericolo".

126
i
i
Guida

In presenza di brutto tempo o in
inverno, accer tarsi che i sensori non
siano ricoper ti da fango, brina o neve.
All'inserimento della retromarcia, un
segnale acustico (bip lungo) indica che i
sensori possono essere coperti.
Quando la velocità del veicolo è
inferiore a 10 km/h, alcuni rumori
(provocati da moto, camion, martello
pneumatico...) possono attivare i
segnali acustici dell'assistenza al
parcheggio.
In caso di malfunzionamento
del sistema, all'inserimento
della retromarcia, questa
spia si accende sul quadro
strumenti e/o appare un messaggio sul
display, accompagnato da un segnale acustico
(bip breve).
Consultare la rete PEUGEOT oppure un
riparatore qualificato.

Anomalia di funzionamento

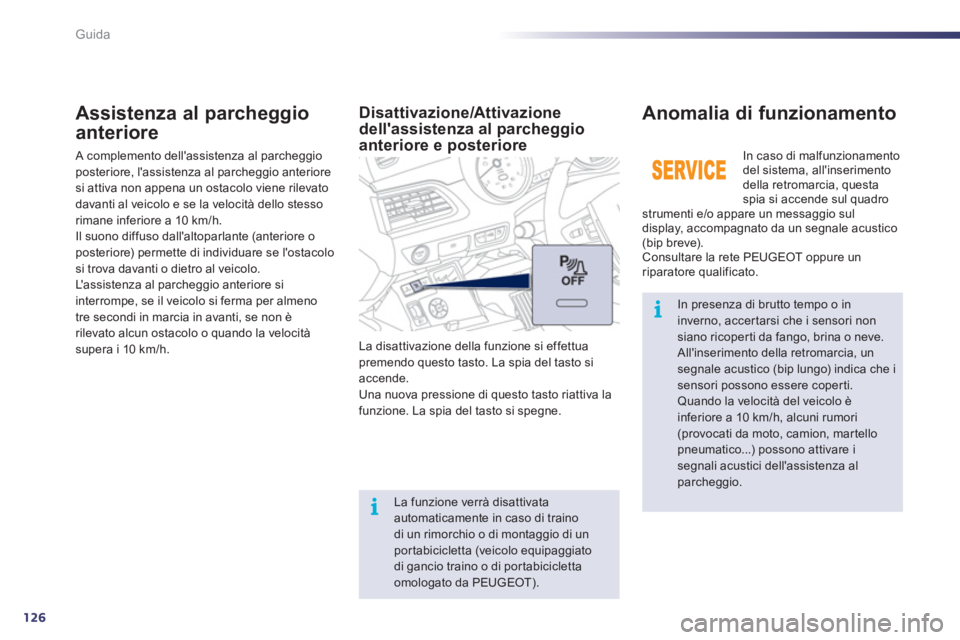

A complemento dell'assistenza al parcheggio
posteriore, l'assistenza al parcheggio anteriore
si attiva non appena un ostacolo viene rilevato
davanti al veicolo e se la velocità dello stesso
rimane inferiore a 10 km/h.
Il suono diffuso dall'altoparlante (anteriore o
posteriore) permette di individuare se l'ostacolo
si trova davanti o dietro al veicolo.
L'assistenza al parcheggio anteriore si
interrompe, se il veicolo si ferma per almeno
tre secondi in marcia in avanti, se non è
rilevato alcun ostacolo o quando la velocità
supera i 10 km/h.








Assistenza al parcheggio
anteriore


La funzione verrà disattivata
automaticamente in caso di traino
di un rimorchio o di montaggio di un
portabicicletta (veicolo equipaggiato
di gancio traino o di por tabicicletta
omologato da PEUGEOT).



Disattivazione/Attivazione
dell'assistenza al parcheggio
anteriore e posteriore
La disattivazione della funzione si effettua
premendo questo tasto. La spia del tasto si
accende.
Una nuova pressione di questo tasto riattiva la
funzione. La spia del tasto si spegne.
