2011 Peugeot 508 Manuale del proprietario (in Italian)

3
71
Confort

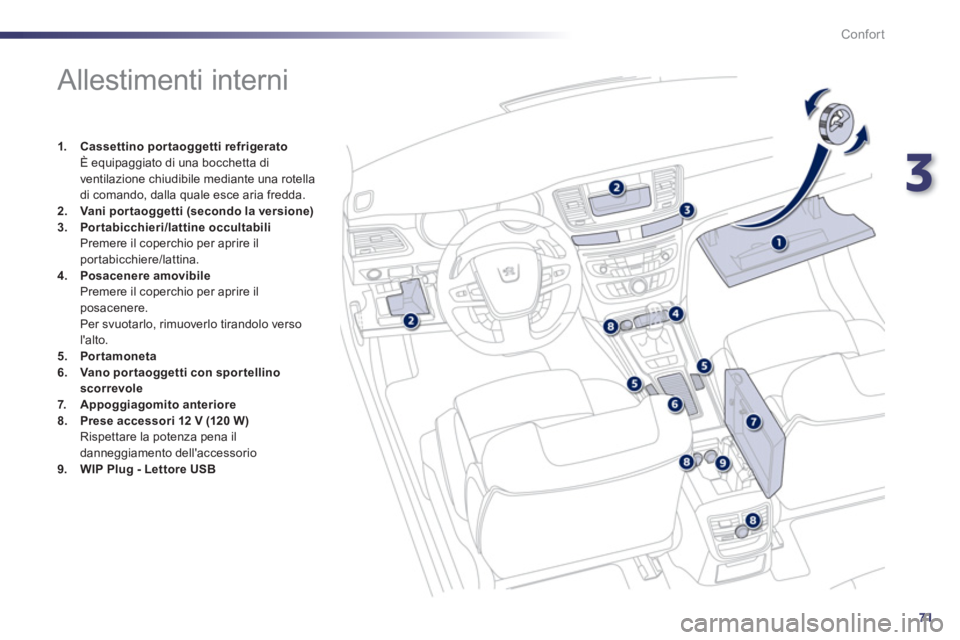

Allestimenti interni



1.
Cassettino portaoggetti refrigerato

È equipaggiato di una bocchetta di
ventilazione chiudibile mediante una rotella
di comando, dalla quale esce aria fredda.

2.
Vani por taogget ti (secondo la versione)

3.
Portabicchieri/lattine occultabili

Premere il coperchio per aprire il
portabicchiere/lattina.

4.
Posacenere amovibile

Premere il coperchio per aprire il
posacenere.
Per svuotarlo, rimuoverlo tirandolo verso
l'alto.

5.
Por tamoneta


6.
Vano por taoggetti con spor tellino
scorrevole


7.
Appoggiagomito anteriore


8.
Prese accessori 12 V (120 W)

Rispettare la potenza pena il
danneggiamento dell'accessorio

9.
WIP Plug - Lettore USB

72
!
Confort

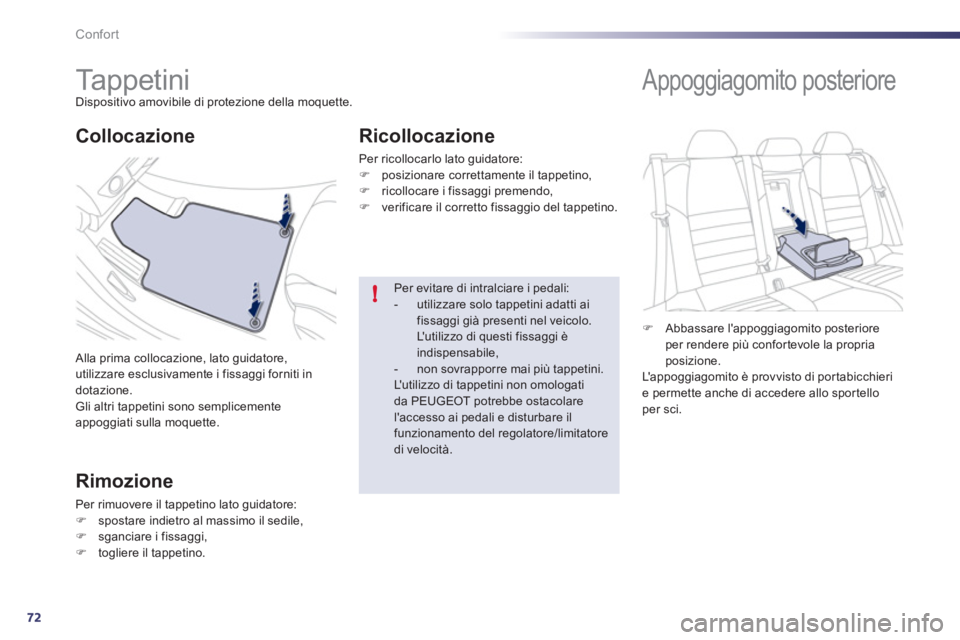

Ta p p e t i n i
Dispositivo amovibile di protezione della moquette.
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.


Collocazione

Rimozione

Per rimuovere il tappetino lato guidatore:


)
spostare indietro al massimo il sedile,

)
sganciare i fissaggi,

)
togliere il tappetino.



Ricollocazione

Per ricollocarlo lato guidatore:


)
posizionare correttamente il tappetino,

)
ricollocare i fissaggi premendo,

)
verificare il corretto fissaggio del tappetino.

Per evitare di intralciare i pedali:


- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,

- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il
funzionamento del regolatore/limitatore
di velocità.


)
Abbassare l'appoggiagomito posteriore
per rendere più confortevole la propria
posizione.
L'appoggiagomito è provvisto di por tabicchieri
e permette anche di accedere allo sportello
per sci.








Appoggiagomito posteriore

3
73
i
Confort











WIP Plug - Lettore USB


È un modulo di collegamento, composto
da una presa JACK e/o USB, situato
nell'appoggiagomito anteriore (sotto al
coperchio).
Questo dispositivo permette di collegare
un'apparecchiatura por tatile, come un lettore
digitale tipo iPod
® o una chiavetta USB.
Legge i formati di file audio (MP3, OGG, WMA,
WAV, ecc.) e li trasmette all'autoradio, per
poterli ascoltare attraverso gli altoparlanti del
veicolo.
Questi file possono essere gestiti con
i comandi al volante o con il frontalino
dell'autoradio, e possono essere visualizzati sul
display multifunzione.


Durante l'utilizzo USB, l'apparecchiatura
portatile si ricarica automaticamente.

Per maggiori dettagli sull'utilizzo di
questo equipaggiamento, consultare il
capitolo "Audio e Telematica".

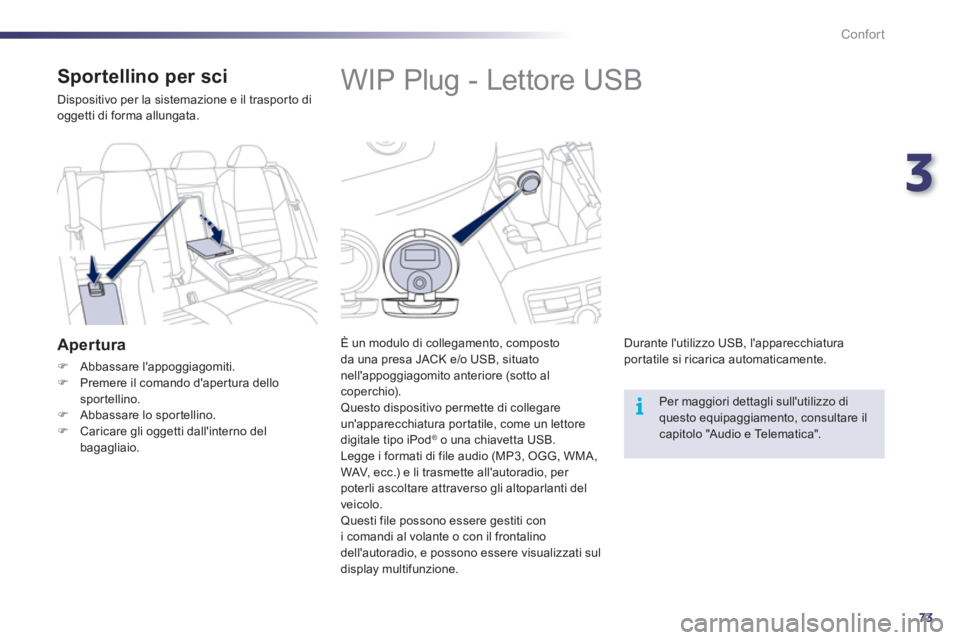

Sportellino per sci

Dispositivo per la sistemazione e il traspor to di
oggetti di forma allungata.

Apertura



)
Abbassare l'appoggiagomiti.

)
Premere il comando d'aper tura dello
sportellino.

)
Abbassare lo spor tellino.

)
Caricare gli oggetti dall'interno del
bagagliaio.

74
Confort

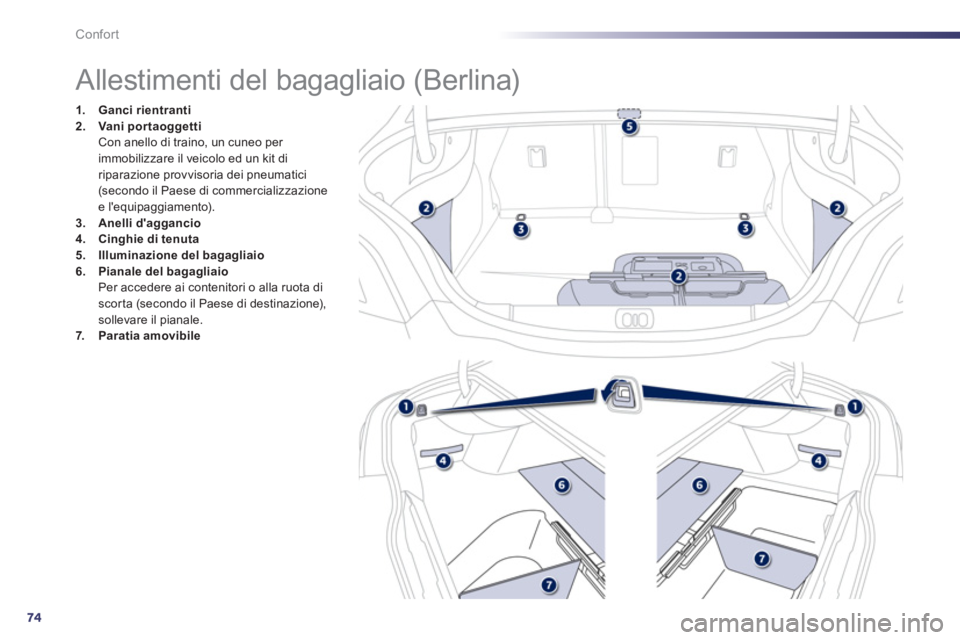

Allestimenti del bagagliaio (Berlina)




1.
Ganci



rientranti


2.
Vani por taogget ti


Con anello di traino, un cuneo per
immobilizzare il veicolo ed un kit di
riparazione provvisoria dei pneumatici
(secondo il Paese di commercializzazione
e l'equipaggiamento).

3.
Anelli d'aggancio


4.
Cinghie di tenuta


5.
Illuminazione del bagagliaio


6.
Pianale del bagagliaio


Per accedere ai contenitori o alla ruota di
scorta (secondo il Paese di destinazione),
sollevare il pianale.

7.
Paratia amovibile

3
75
Confort

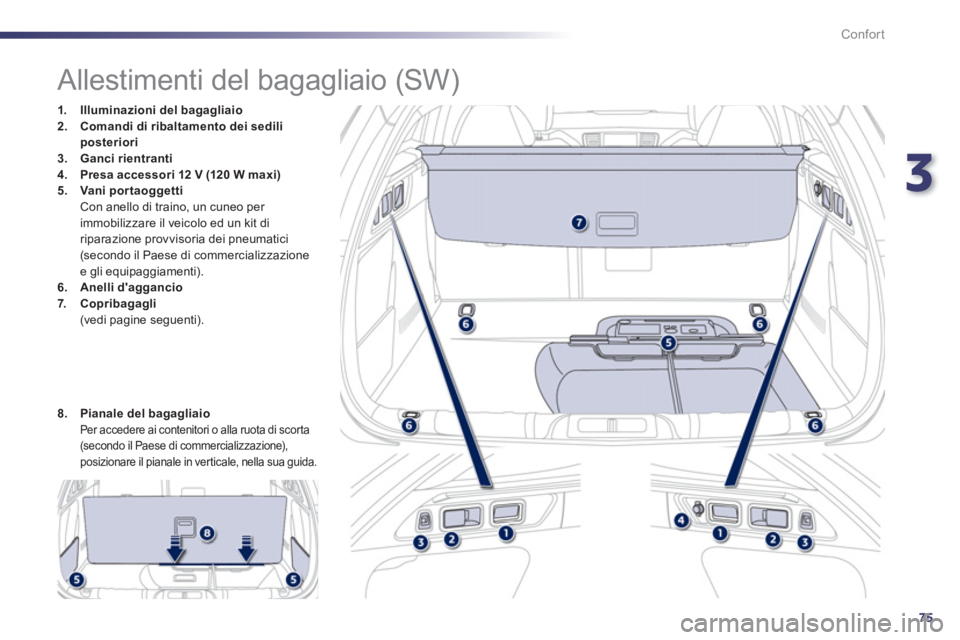

Allestimenti del bagagliaio (SW)




1.
Illuminazioni del bagagliaio


2.
Comandi di ribaltamento dei sedili
posteriori


3.
Ganci



rientranti


4.
Presa accessori 12 V



(120 W maxi)


5.
Vani por taogget ti


Con anello di traino, un cuneo per
immobilizzare il veicolo ed un kit di
riparazione provvisoria dei pneumatici
(secondo il Paese di commercializzazione
e gli equipaggiamenti).

6.
Anelli d'aggancio


7.
Copribagagli


(vedi pagine seguenti).

8.
Pianale del bagagliaio


Per accedere ai contenitori o alla ruota di scorta
(secondo il Paese di commercializzazione),
posizionare il pianale in ver ticale, nella sua guida.

76
Confort





Tendina copribagagli (SW)


Per riavvolgere la tendina
Per rimuovere la tendina
Installazione



)
Premere leggermente l'impugnatura in
corrispondenza della scritta (PRESS)
senza inserire la mano. La tendina si
avvolge automaticamente.
La par te mobile A
può essere riposta contro lo
schienale dei sedili posteriori.

)
Per rimuovere la tendina, premere il
comando 1
e sollevarla prima a destra poi
a sinistra.


)
Posizionare l'estremità sinistra
dell'avvolgitore della tendina nel suo
alloggiamento B
, dietro ai sedili posteriori.

)
Premere il comando 1
dell'avvolgitore e
collocarlo nel relativo alloggiamento C
,
a destra.

)
Rilasciare il comando per fissare la tendina
copribagagli.

)
Srotolarla fino al bloccaggio sul montante
del bagagliaio.

3
77
!
i
Confort

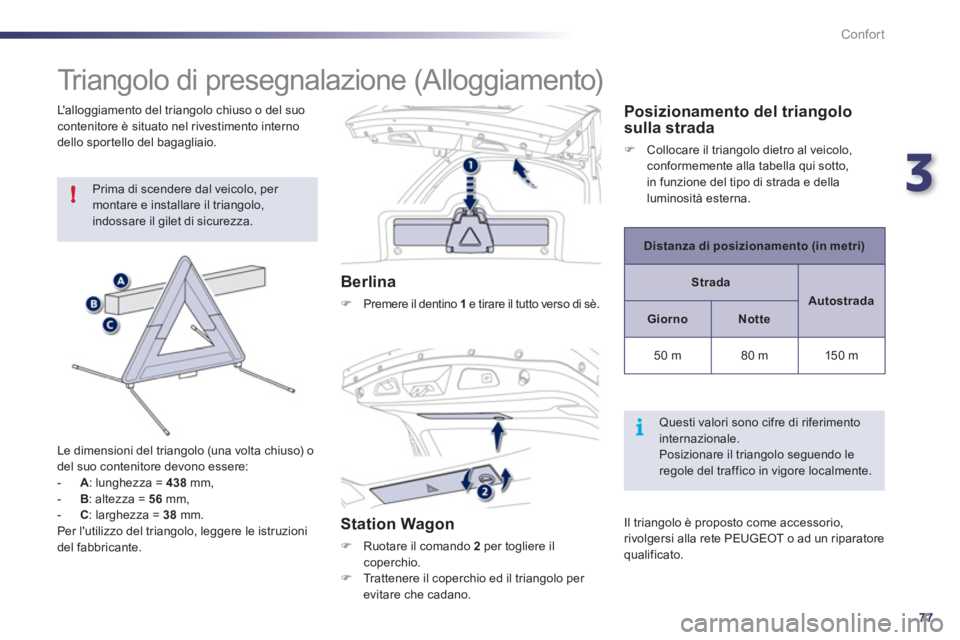

Triangolo di presegnalazione (Alloggiamento)

Prima di scendere dal veicolo, per
montare e installare il triangolo,
indossare il gilet di sicurezza.

Le dimensioni del triangolo (una volta chiuso) o
del suo contenitore devono essere:


- A
: lunghezza = 438
mm,

- B
: altezza = 56
mm,

- C
: larghezza = 38
mm.
Per l'utilizzo del triangolo, leggere le istruzioni
del fabbricante.


Berlina



)
Premere il dentino 1
e tirare il tutto verso di sè.



Station Wagon



)
Ruotare il comando 2
per togliere il
coperchio.

)
Trattenere il coperchio ed il triangolo per
evitare che cadano.

L'alloggiamento del triangolo chiuso o del suo
contenitore è situato nel rivestimento interno
dello spor tello del bagagliaio.

Posizionamento del triangolo
sulla strada


)
Collocare il triangolo dietro al veicolo,
conformemente alla tabella qui sotto,
in funzione del tipo di strada e della
luminosità esterna.


Distanza di posizionamento (in metri)




Strada




Autostrada




Giorno



Notte



50 m
80 m
150 m
Questi valori sono cifre di riferimento
internazionale.
Posizionare il triangolo seguendo le
regole del traffico in vigore localmente.

Il triangolo è proposto come accessorio,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.

78
i
Confort

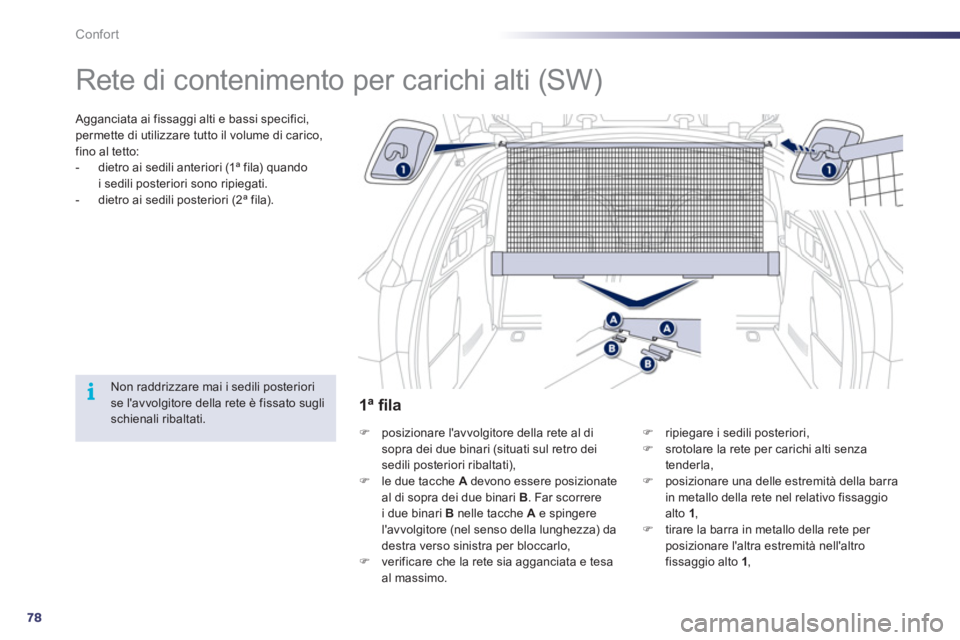

Rete di contenimento per carichi alti (SW)


Agganciata ai fissaggi alti e bassi specifici,
permette di utilizzare tutto il volume di carico,
fino al tetto:


- dietro ai sedili anteriori (1ª fila) quando
i sedili posteriori sono ripiegati.

- dietro ai sedili posteriori (2ª fila).


Non raddrizzare mai i sedili posteriori
se l'avvolgitore della rete è fissato sugli
schienali ribaltati.


)
posizionare l'avvolgitore della rete al di
sopra dei due binari (situati sul retro dei
sedili posteriori ribaltati),

)
le due tacche A
devono essere posizionate
al di sopra dei due binari B
. Far scorrere
i due binari B
nelle tacche A
e spingere
l'avvolgitore (nel senso della lunghezza) da
destra verso sinistra per bloccarlo,

)
verificare che la rete sia agganciata e tesa
al massimo.
)
ripiegare i sedili posteriori,

)
srotolare la rete per carichi alti senza
tenderla,

)
posizionare una delle estremità della barra
in metallo della rete nel relativo fissaggio
alto 1
,

)
tirare la barra in metallo della rete per
posizionare l'altra estremità nell'altro
fissaggio alto 1
,



1ª fi la
