Informazioni pratiche

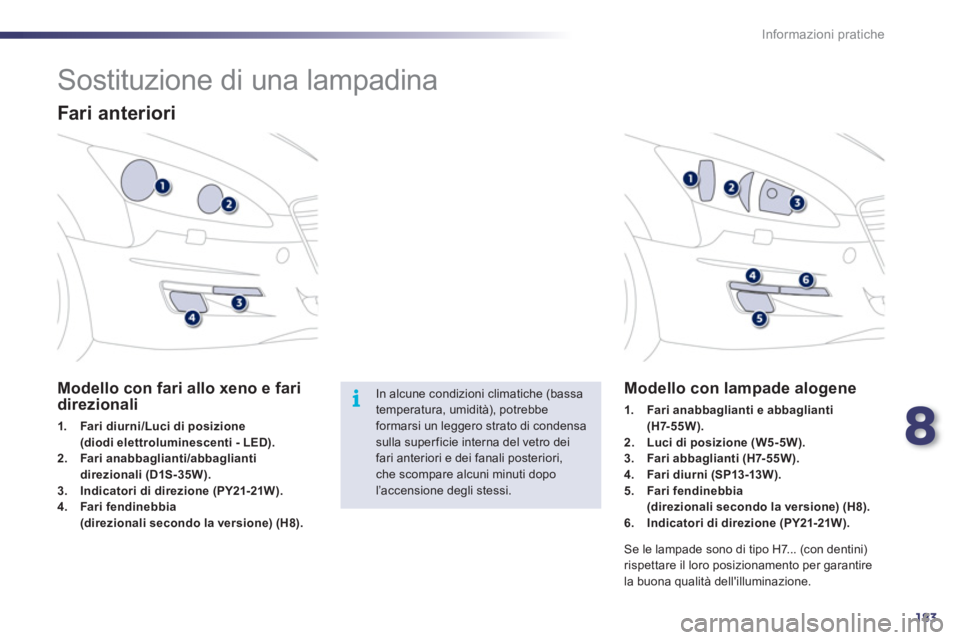

Sostituzione di una lampadina


Fari anteriori
























Modello con fari allo xeno e fari
direzionali


1.
Fari diurni/Luci di posizione
(diodi elettroluminescenti - LED).


2.
Fari anabbaglianti/abbaglianti
direzionali (D1S-35W).


3.
Indicatori di direzione (PY21-21W).


4.
Fari
fendinebbia
(direzionali secondo la versione) (H8).





























Modello con lampade alogene



1.
Fari anabbaglianti e abbaglianti
(H7-55W).


2.
Luci di posizione (W5-5W).


3.
Fari abbaglianti (H7- 55W ).


4.
Fari diurni (SP13-13W).


5.
Fari fendinebbia
(direzionali secondo la versione) (H8).


6.
Indicatori di direzione (PY21-21W).


Se le lampade sono di tipo H7... (con dentini)
rispettare il loro posizionamento per garantire
la buona qualità dell'illuminazione.
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi.

184
!!
Informazioni pratiche

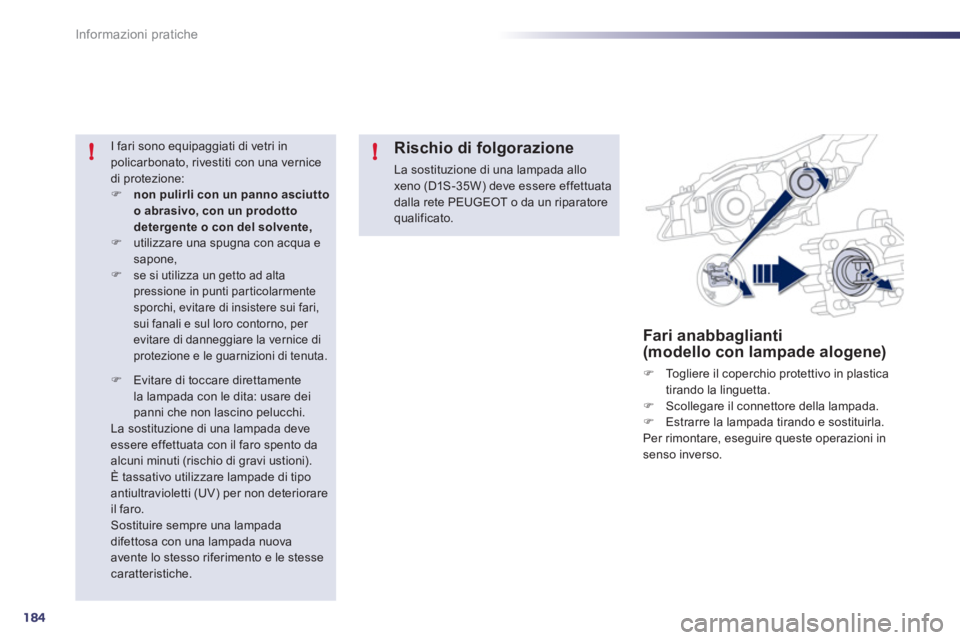

Fari anabbaglianti
(modello con lampade alogene)


)
Togliere il coperchio protettivo in plastica
tirando la linguetta.

)
Scollegare il connettore della lampada.

)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:


)
non

pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,


)
utilizzare una spugna con acqua e
sapone,

)

se si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di insistere sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice di
protezione e le guarnizioni di tenuta.


Rischio di folgorazione

La sostituzione di una lampada allo
xeno (D1S-35W) deve essere effettuata
dalla rete PEUGEOT o da un riparatore
qualificato.




)
Evitare di toccare direttamente
la lampada con le dita: usare dei
panni che non lascino pelucchi.
La sostituzione di una lampada deve
essere effettuata con il faro spento da
alcuni minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente lo stesso riferimento e le stesse
caratteristiche.

8
185
i
Informazioni pratiche

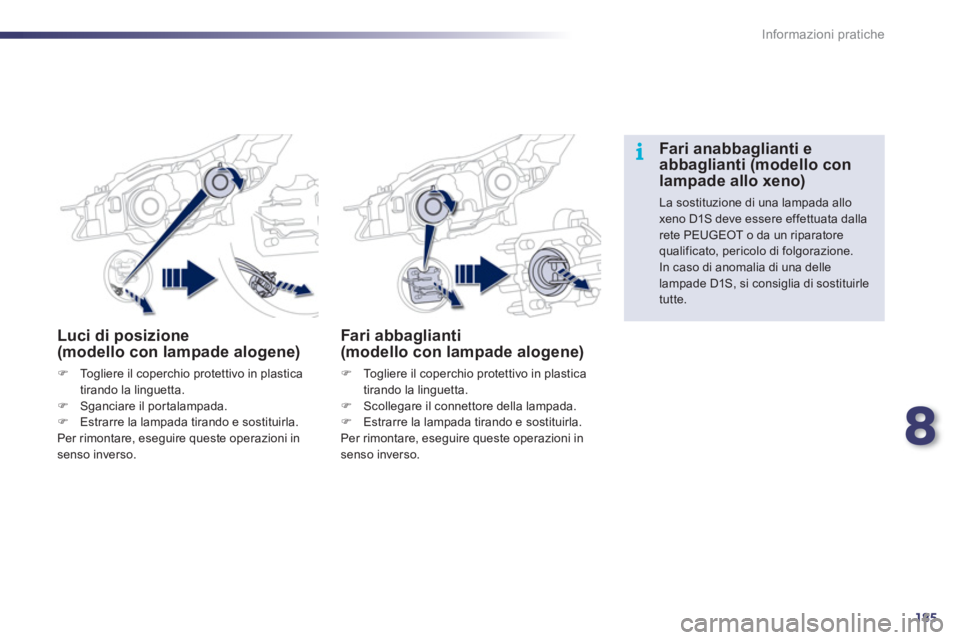

Luci di posizione
(modello con lampade alogene)


)
Togliere il coperchio protettivo in plastica
tirando la linguetta.

)
Sganciare il portalampada.

)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.








Fari abbaglianti
(modello con lampade alogene)


)
Togliere il coperchio protettivo in plastica
tirando la linguetta.

)
Scollegare il connettore della lampada.

)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.










Fari anabbaglianti e
abbaglianti (modello con
lampade allo xeno)
La sostituzione di una lampada allo
xeno D1S deve essere effettuata dalla
rete PEUGEOT o da un riparatore
qualificato, pericolo di folgorazione.
In caso di anomalia di una delle
lampade D1S, si consiglia di sostituirle
tutte.

186
Informazioni pratiche

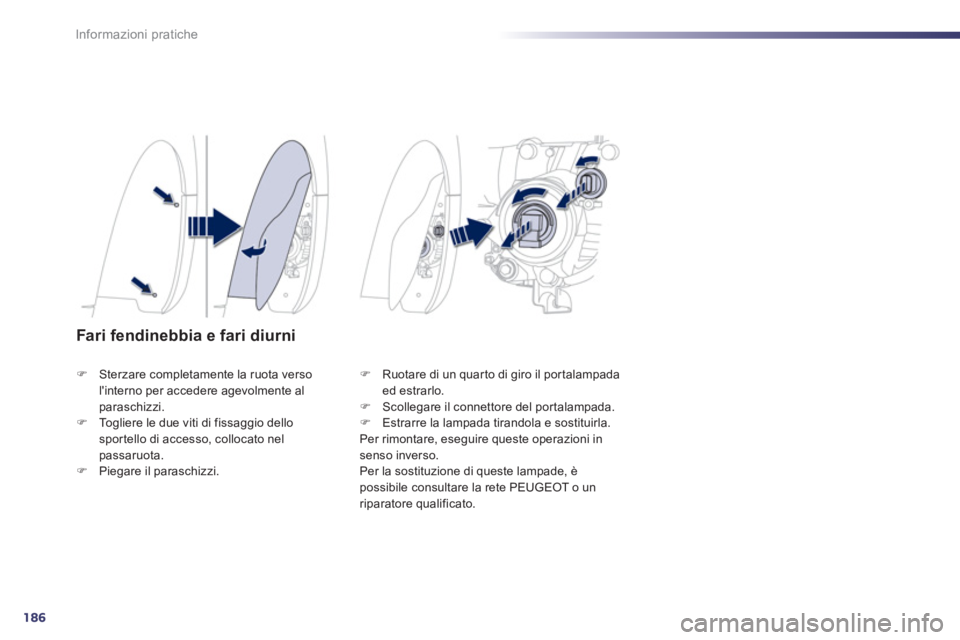

Fari fendinebbia e fari diurni



)
Sterzare completamente la ruota verso
l'interno per accedere agevolmente al
paraschizzi.

)
Togliere le due viti di fissaggio dello
spor tello di accesso, collocato nel
passaruota.

)
Piegare il paraschizzi.
)
Ruotare di un quarto di giro il portalampada
ed estrarlo.

)
Scollegare il connettore del portalampada.

)
Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Per la sostituzione di queste lampade, è
possibile consultare la rete PEUGEOT o un
riparatore qualificato.

8
187
Informazioni pratiche

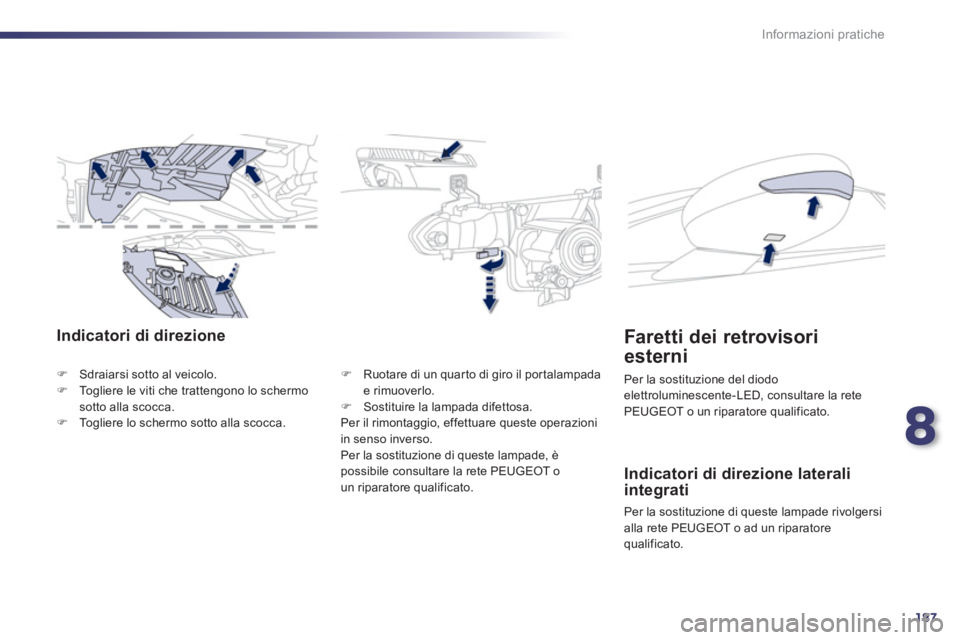

Indicatori di direzione



)
Sdraiarsi sotto al veicolo.

)
Togliere le viti che trattengono lo schermo
sotto alla scocca.

)
Togliere lo schermo sotto alla scocca.
)
Ruotare di un quarto di giro il portalampada
e rimuoverlo.

)
Sostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Per la sostituzione di queste lampade, è
possibile consultare la rete PEUGEOT o
un riparatore qualificato.


















Indicatori di direzione laterali
integrati
Per la sostituzione di queste lampade rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.








Faretti dei retrovisori
esterni
Per la sostituzione del diodo
elettroluminescente-LED, consultare la rete
PEUGEOT o un riparatore qualificato.

188
i
Informazioni pratiche


1.
Luci di stop (diodi
elettroluminescenti-LED).


2.
Luci di retromarcia (P21W).


3.
Indicatori di direzione (PY21W ambra).


4.
Luci di posizione (diodi
elettroluminescenti-LED).


5.
Fendinebbia (H21W).

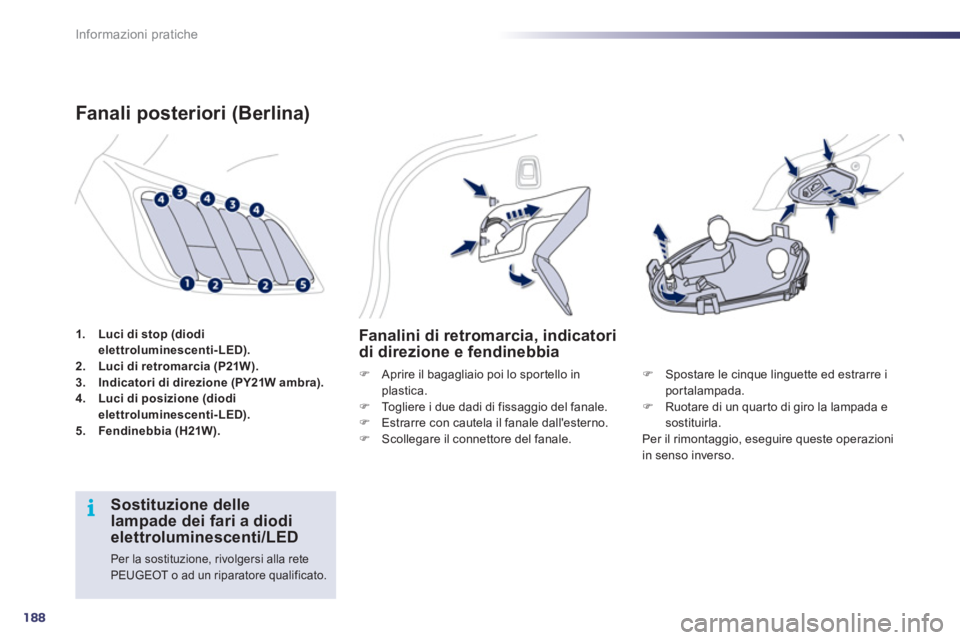

Fanali posteriori (Berlina)
























Fanalini di retromarcia, indicatori
di direzione e fendinebbia


)
Aprire il bagagliaio poi lo spor tello in
plastica.

)
Togliere i due dadi di fissaggio del fanale.

)
Estrarre con cautela il fanale dall'esterno.

)
Scollegare il connettore del fanale.
)
Spostare le cinque linguette ed estrarre i
portalampada.

)
Ruotare di un quarto di giro la lampada e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.




Sostituzione delle
lampade dei fari a diodi
elettroluminescenti/LED
Per la sostituzione, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

8
189
i
Informazioni pratiche


1.
Luci di stop (diodi
elettroluminescenti-LED).


2.
Luci di retromarcia (W19W).


3.


Indicatori di direzione (PY21W color ambra).

4.
Luci di posizione (diodi
elettroluminescenti-LED).


5.
Fari fendinebbia (diodi
elettroluminescenti-LED).

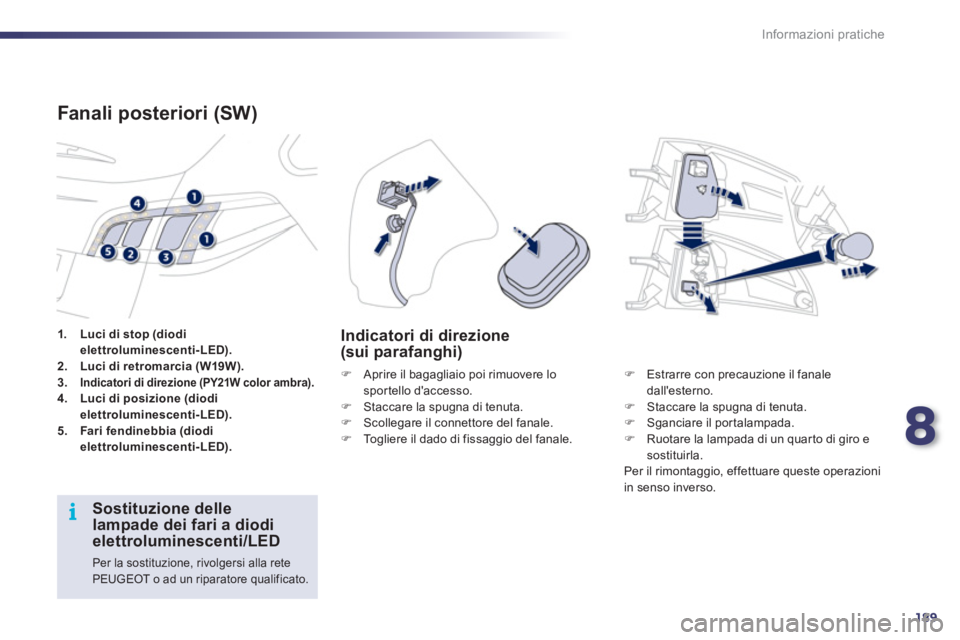

Fanali posteriori (SW )



)
Aprire il bagagliaio poi rimuovere lo
spor tello d'accesso.

)
Staccare la spugna di tenuta.

)
Scollegare il connettore del fanale.

)
Togliere il dado di fissaggio del fanale.



























Indicatori di direzione
(sui parafanghi)

)
Estrarre con precauzione il fanale
dall'esterno.

)
Staccare la spugna di tenuta.

)
Sganciare il por talampada.

)
Ruotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.



Sostituzione delle
lampade dei fari a diodi
elettroluminescenti/LED
Per la sostituzione, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

190
Informazioni pratiche

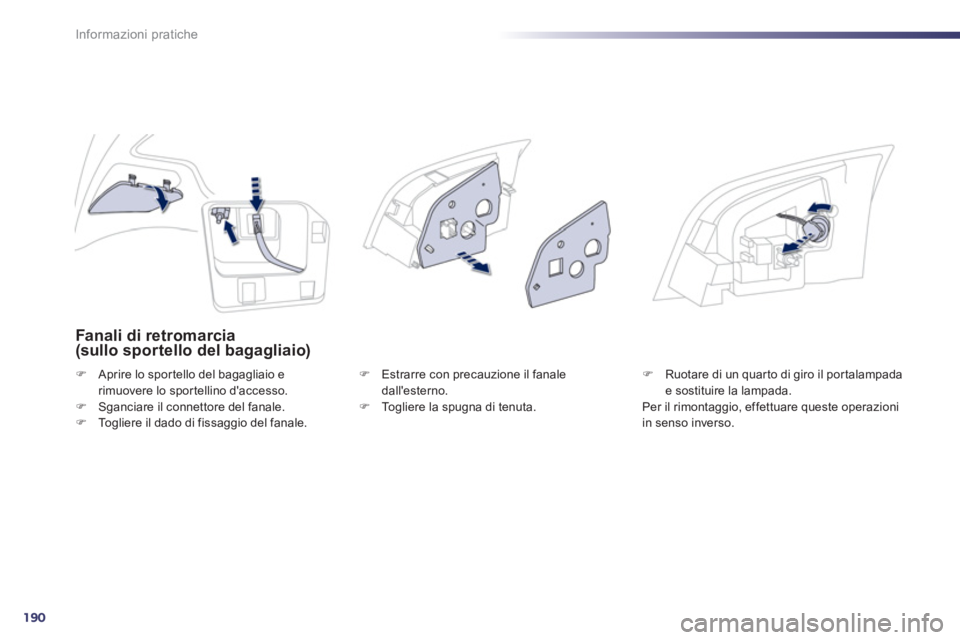

Fanali di retromarcia
(sullo sportello del bagagliaio)


)
Aprire lo spor tello del bagagliaio e
rimuovere lo spor tellino d'accesso.

)
Sganciare il connettore del fanale.

)
Togliere il dado di fissaggio del fanale.
)
Estrarre con precauzione il fanale
dall'esterno.

)
Togliere la spugna di tenuta.
)
Ruotare di un quarto di giro il portalampada
e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
