2011 Peugeot 508 Betriebsanleitung (in German)

.
15
Kurzbeschreibung


Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung/
Frischluftzufuhr



Te m p e r a t u r



A/C manuell




WARM







KALT






BESCHLAG
ENTFERNEN

ABTAUEN

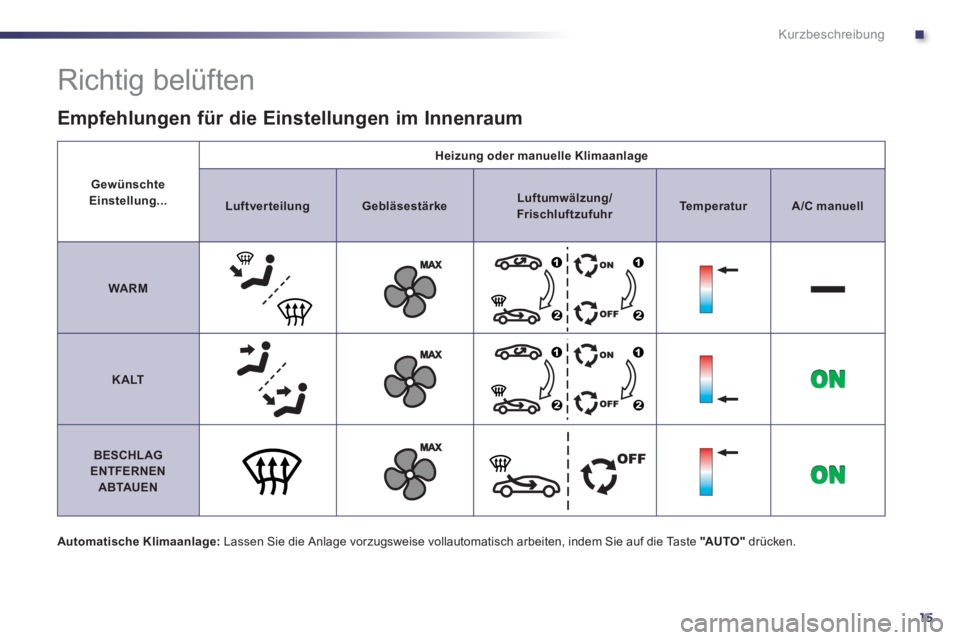

Richtig belüften


Automatische Klimaanlage:
Lassen Sie die Anlage vorzugsweise vollautomatisch arbeiten, indem Sie auf die Taste "AU TO "
drücken.


Empfehlungen für die Einstellungen im Innenraum

16
Kurzbeschreibung

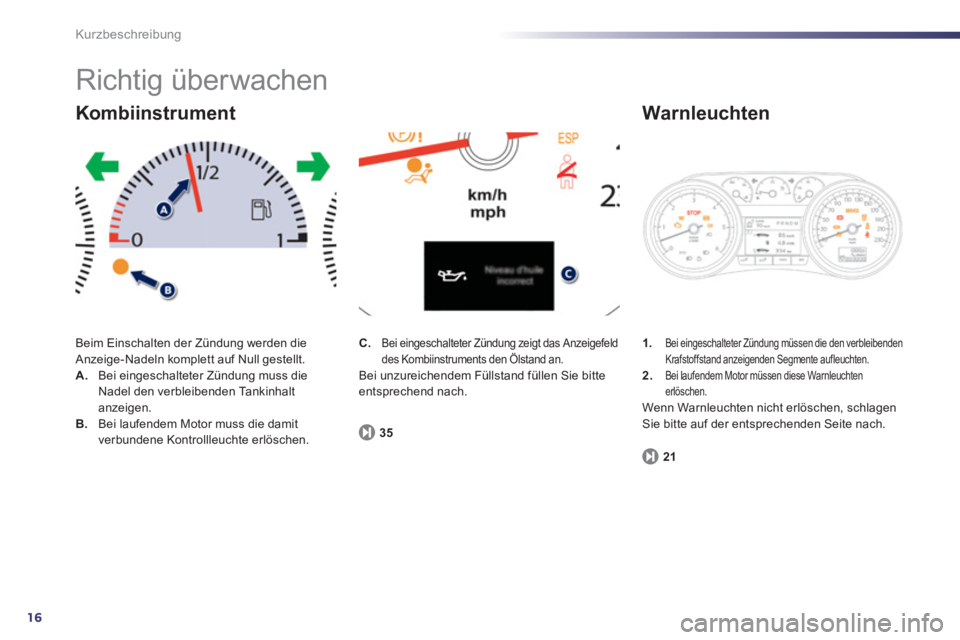

Richtig überwachen

Beim Einschalten der Zündung werden die
Anzeige-Nadeln komplett auf Null gestellt.


A.
Bei eingeschalteter Zündung muss die
Nadel den verbleibenden Tankinhalt
anzeigen.

B.
Bei laufendem Motor muss die damit
verbundene Kontrollleuchte erlöschen.

Kombiinstrument


1.
Bei eingeschalteter Zündung müssen die den verbleibenden
Krafstoffstand anzeigenden Segmente aufleuchten.

2.
Bei laufendem Motor müssen diese Warnleuchten
erlöschen.

Wenn Warnleuchten nicht erlöschen, schlagen
Sie bitte auf der entsprechenden Seite nach.

Warnleuchten


21


C.

Bei eingeschalteter Zündung zeigt das Anzeigefeld
des Kombiinstruments den Ölstand an.
Bei unzureichendem Füllstand füllen Sie bitte
entsprechend nach.

35

.
17
Kurzbeschreibung

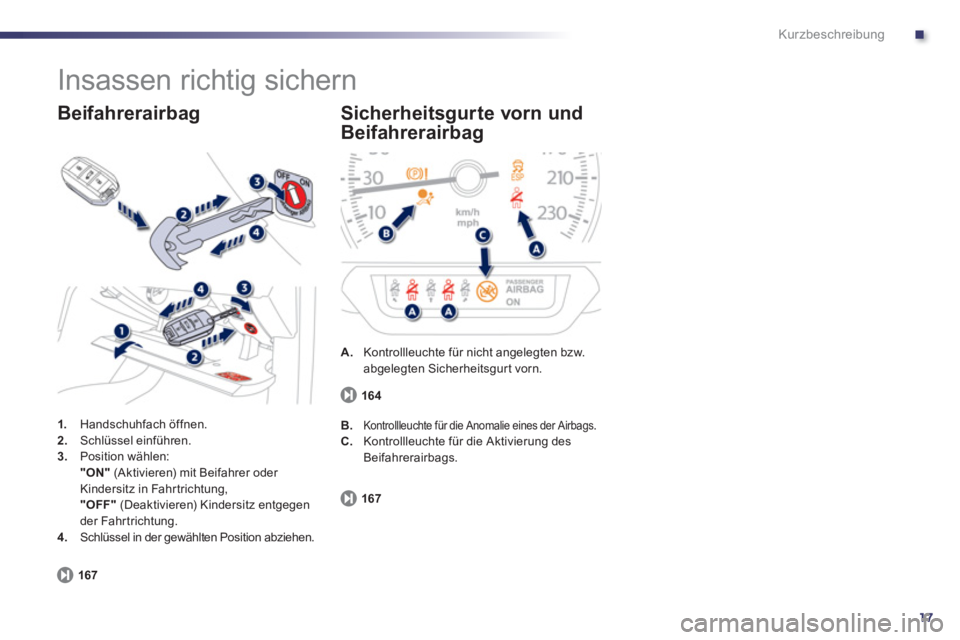

Insassen richtig sichern



1.
Handschuhfach öffnen.

2.
Schlüssel einführen.

3.
Position wählen:
"ON"
(Aktivieren) mit Beifahrer oder
Kindersitz in Fahrtrichtung,
"OFF"
(Deaktivieren) Kindersitz entgegen
der Fahrtrichtung.

4.
Schlüssel in der gewählten Position abziehen.


Beifahrerairbag


167



A.
Kontrollleuchte für nicht angelegten bzw.
abgelegten Sicherheitsgurt vorn.


Sicherheitsgurte vorn und
Beifahrerairbag

167


B.

Kontrollleuchte für die Anomalie eines der Airbags.

C.
Kontrollleuchte für die Aktivierung des
Beifahrerairbags. 164

18
i
!
Kurzbeschreibung
Richtig fahren

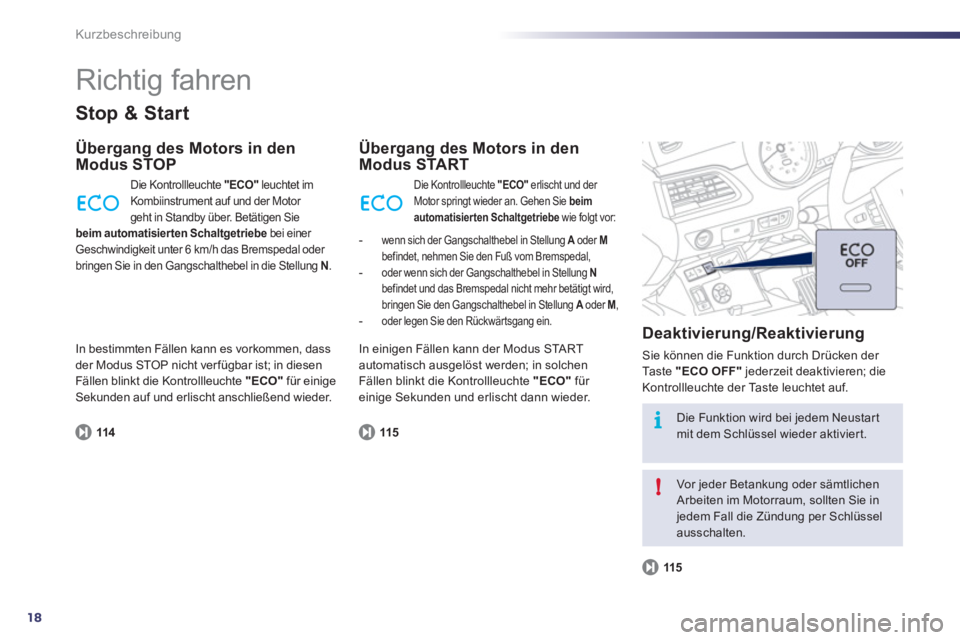

Stop & Start


Übergang des Motors in den
Modus STOP

114



Die Kontrollleuchte "ECO"
leuchtet im
Kombiinstrument auf und der Motor
geht in Standby über. Betätigen Sie
beim automatisierten Schaltgetriebe
bei einer
Geschwindigkeit unter 6 km/h das Bremspedal oder
bringen Sie in den Gangschalthebel in die Stellung N
.


Übergang des Motors in den
Modus START

Deaktivierung/Reaktivierung

Sie können die Funktion durch Drücken der
Taste "ECO OFF"
jederzeit deaktivieren; die
Kontrollleuchte der Taste leuchtet auf.

115



115


Die Funktion wird bei jedem Neustar t
mit dem Schlüssel wieder aktivier t.
Vor jeder Betankung oder sämtlichen
Arbeiten im Motorraum, sollten Sie in
jedem Fall die Zündung per Schlüssel
ausschalten.
Die Kontrollleuchte "ECO"
erlischt und der
Motor springt wieder an. Gehen Sie beim
automatisierten Schaltgetriebe
wie folgt vor:



- wenn sich der Gangschalthebel in Stellung A
oder M
befindet, nehmen Sie den Fuß vom Bremspedal,

- oder wenn sich der Gangschalthebel in Stellung N
befindet und das Bremspedal nicht mehr betätigt wird,
bringen Sie den Gangschalthebel in Stellung A
oder M
,

- oder legen Sie den Rückwärtsgang ein.

In bestimmten Fällen kann es vorkommen, dass
der Modus STOP nicht ver fügbar ist; in diesen
Fällen blinkt die Kontrollleuchte "ECO"
für einige
Sekunden auf und erlischt anschließend wieder. In einigen Fällen kann der Modus START
automatisch ausgelöst werden; in solchen
Fällen blinkt die Kontrollleuchte "ECO"
für
einige Sekunden und erlischt dann wieder.

.
19
Kurzbeschreibung
Richtig fahren



1.
Begrenzerfunktion aktivieren

2.
Programmierte Geschwindigkeit verringern

3.
Programmierte Geschwindigkeit erhöhen

4.
Unterbrechen/Wiedereinschalten der Begrenzerfunktion (Pause)

5.
Geschwindigkeitsbegrenzung deaktivieren

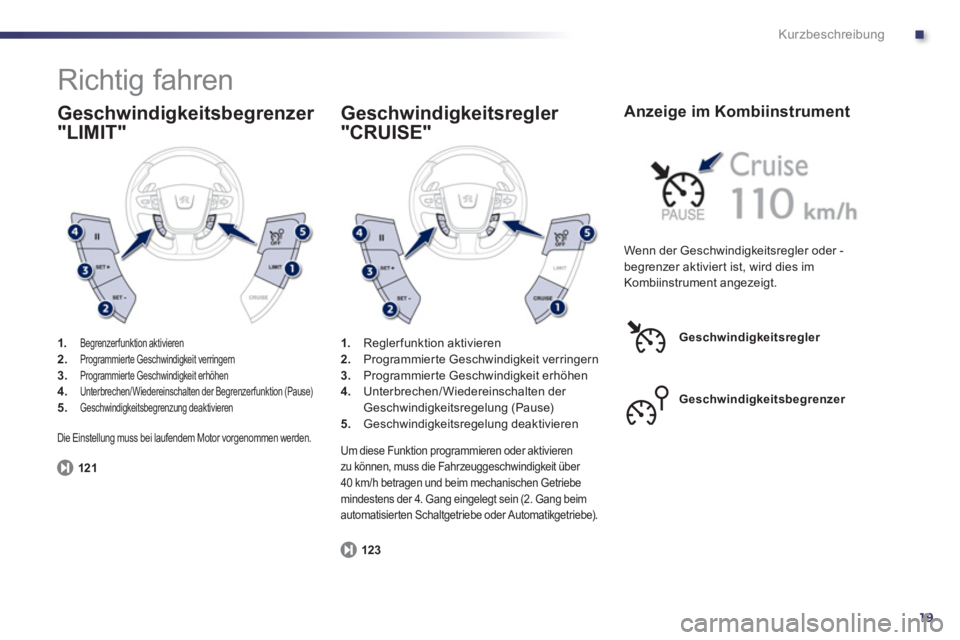

Geschwindigkeitsbegrenzer
"LIMIT"

121



1.
Reglerfunktion aktivieren

2.
Programmierte Geschwindigkeit verringern

3.
Programmierte Geschwindigkeit erhöhen

4.
Unterbrechen/Wiedereinschalten der
Geschwindigkeitsregelung (Pause)

5.
Geschwindigkeitsregelung deaktivieren


Geschwindigkeitsregler
"CRUISE"

123
Wenn der Geschwindigkeitsregler oder -
begrenzer aktiviert ist, wird dies im
Kombiinstrument angezeigt.

Anzeige im Kombiinstrument


Geschwindigkeitsregler


Geschwindigkeitsbegrenzer




Die Einstellung muss bei laufendem Motor vorgenommen werden.
Um diese Funktion programmieren oder aktivieren
zu können, muss die Fahrzeuggeschwindigkeit über
40 km/h betragen und beim mechanischen Getriebe
mindestens der 4. Gang eingelegt sein (2. Gang beim
automatisierten Schaltgetriebe oder Automatikgetriebe).

20
Betriebskontrolle

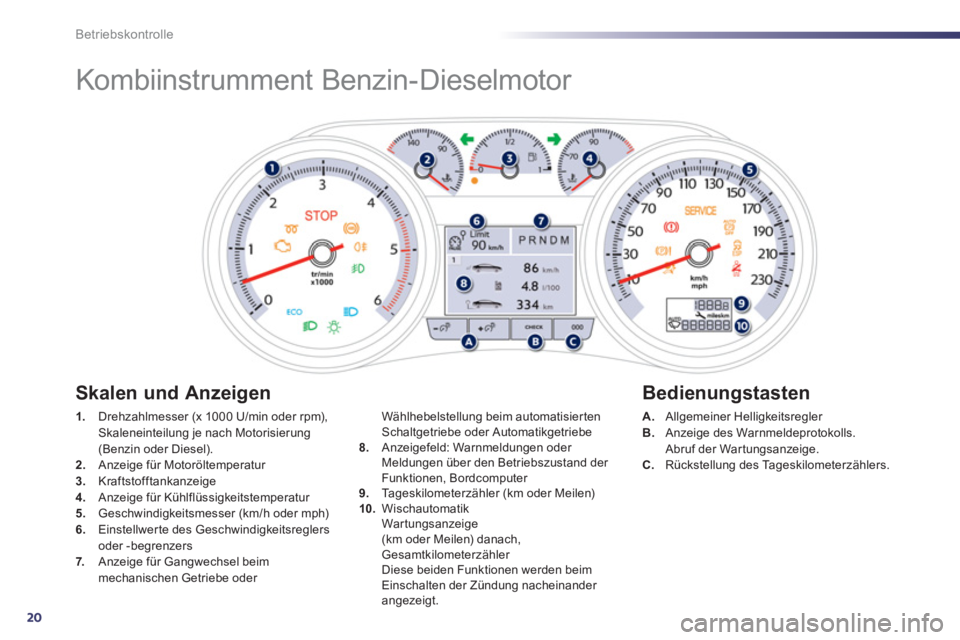

Kombiinstrumment Benzin-Dieselmotor



1.
Drehzahlmesser (x 1000 U/min oder rpm),
Skaleneinteilung je nach Motorisierung
(Benzin oder Diesel).

2.
Anzeige für Motoröltemperatur

3.
Kraftstofftankanzeige

4.
Anzeige für Kühlflüssigkeitstemperatur

5.
Geschwindigkeitsmesser (km/h oder mph)

6.
Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers

7.
Anzeige für Gangwechsel beim
mechanischen Getriebe oder

A.
Allgemeiner Helligkeitsregler

B.
Anzeige des Warnmeldeprotokolls.
Abruf der Wartungsanzeige.

C.
Rückstellung des Tageskilometerzählers.
Wählhebelstellung beim automatisierten
Schaltgetriebe oder Automatikgetriebe

8.
Anzeigefeld: Warnmeldungen oder
Meldungen über den Betriebszustand der
Funktionen, Bordcomputer

9.
Tageskilometerzähler (km oder Meilen)

10.
Wischautomatik
War tungsanzeige
(km oder Meilen) danach,
Gesamtkilometerzähler
Diese beiden Funktionen werden beim
Einschalten der Zündung nacheinander
angezeigt.



Skalen und Anzeigen
Bedienungstasten

1
21
!
Betriebskontrolle









Kontroll- und Warnleuchten

Anzeigen, die den Fahrer über die Aktivierung
eines Systems (Kontrollleuchten für Betrieb
oder Deaktivierung) oder das Auftreten einer
Anomaile (Warnleuchten) informieren.

Beim Einschalten der Zündung

Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger
Sekunden im Kombiinstrument und/oder im
Anzeigefeld des Kombiinstruments auf.
Sobald der Motor gestar tet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich,
bevor Sie losfahren, die Beschreibung der
betreffenden Warnleuchten durch.


Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung im Anzeigefeld des Kombiinstruments.
Die Leuchten blinken oder leuchten ununterbrochen.

Bestimmte Leuchten können sowohl blinken
als auch ununterbrochen leuchten. Ob es sich
um eine normale Situation handelt oder eine
Anomalie vorliegt, lässt sich nur erkennen, wenn
man die Leuchtweise im Zusammenhang mit dem
Betriebszustand des Fahrzeugs betrachtet. 1
2
2
2
3
3
3
2
3
3

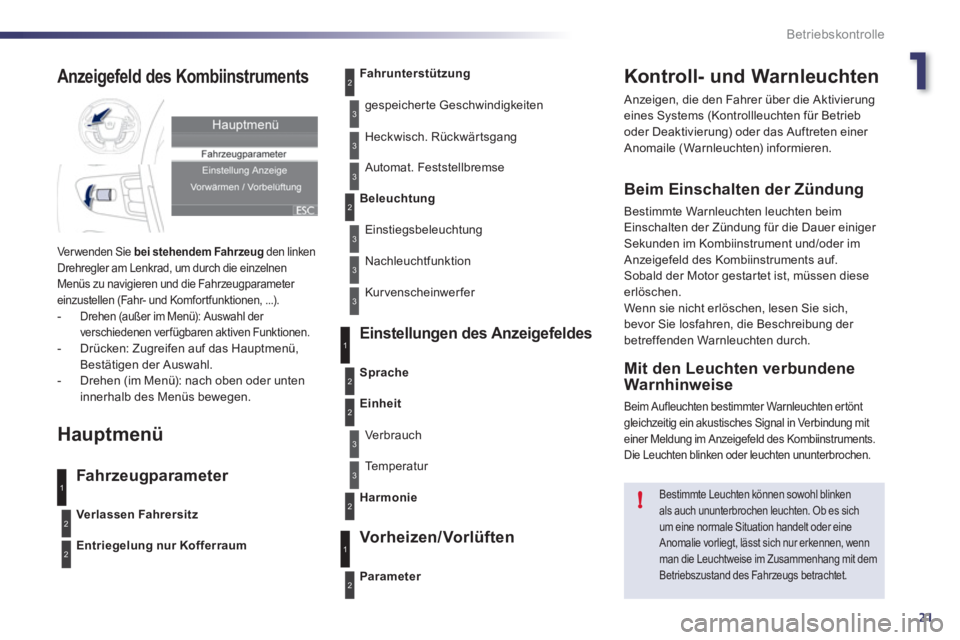

Anzeigefeld des Kombiinstruments


Ver wenden Sie bei stehendem Fahrzeug
den linken
Drehregler am Lenkrad, um durch die einzelnen
Menüs zu navigieren und die Fahrzeugparameter
einzustellen (Fahr- und Komfortfunktionen, ...).


- Drehen (außer im Menü): Auswahl der
verschiedenen ver fügbaren aktiven Funktionen.

- Drücken: Zugreifen auf das Hauptmenü,
Bestätigen der Auswahl.

- Drehen (im Menü): nach oben oder unten
innerhalb des Menüs bewegen.




Hauptmenü


Fahr zeugparameter


Einstellungen des Anzeigefeldes


Vor hei zen / Vor lüf ten

Verlassen Fahrersitz
Entriegelung nur Kofferraum
Fahrunterstützung

gespeicherte Geschwindigkeiten
Heckwisch. Rückwärtsgang
Automat. Feststellbremse

Beleuchtung

Einstiegsbeleuchtung
Nachleuchtfunktion
Kurvenscheinwer fer

Parameter





Sprache


Einheit

Ver brauch
Te m p e r a t u r

Harmonie


3
1
2
2
3
2
3
1
2

22
i
Betriebskontrolle

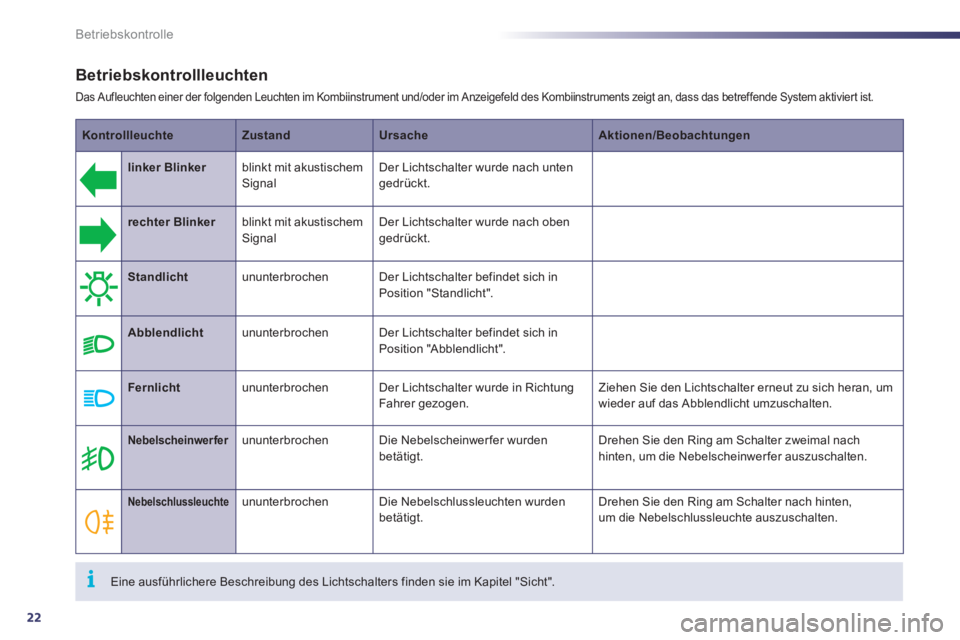

Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten im Kombiinstrument und/oder im Anzeigefeld des Kombiinstruments zeigt an, dass das betreffende System aktiviert ist.




Kontrollleuchte



Zustand



Ursache



Aktionen/Beobachtungen







linker Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.





rechter Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.






Standlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".




Abblendlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Abblendlicht".




Fernlicht


ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.





Nebelscheinwerfer



ununterbrochen Die Nebelscheinwer fer wurden
betätigt. Drehen Sie den Ring am Schalter zweimal nach
hinten, um die Nebelscheinwer fer auszuschalten.





Nebelschlussleuchte



ununterbrochen Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten,
um die Nebelschlussleuchte auszuschalten.

Eine ausführlichere Beschreibung des Lichtschalters finden sie im Kapitel "Sicht".
