2011 Peugeot 508 Betriebsanleitung (in German)

3
71
Bordkomfort

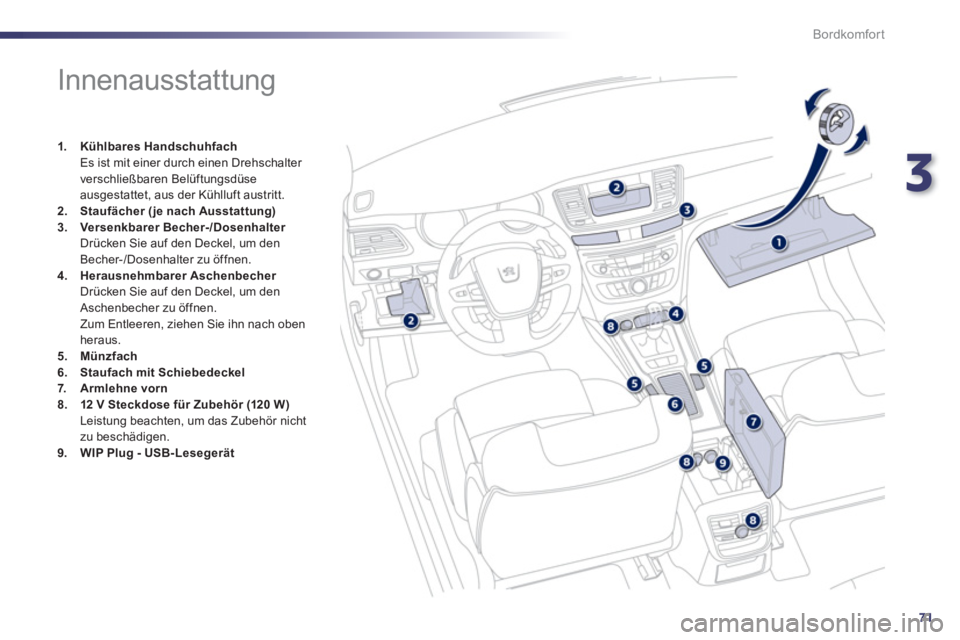

Innenausstattung



1.
Kühlbares Handschuhfach

Es ist mit einer durch einen Drehschalter
verschließbaren Belüftungsdüse
ausgestattet, aus der Kühlluft austritt.

2.
Staufächer
( je nach Ausstattung)


3.
Versenkbarer Becher-/Dosenhalter

Drücken Sie auf den Deckel, um den
Becher-/Dosenhalter zu öffnen.

4.
Herausnehmbarer Aschenbecher

Drücken Sie auf den Deckel, um den
Aschenbecher zu öffnen.
Zum Entleeren, ziehen Sie ihn nach oben
heraus.

5.
Münzfach


6.
Staufach mit Schiebedeckel


7.
Armlehne vorn


8.
12 V Steckdose für Zubehör (120 W)

Leistung beachten, um das Zubehör nicht
zu beschädigen.

9.
WIP Plug - USB-Lesegerät

72
!
Bordkomfort

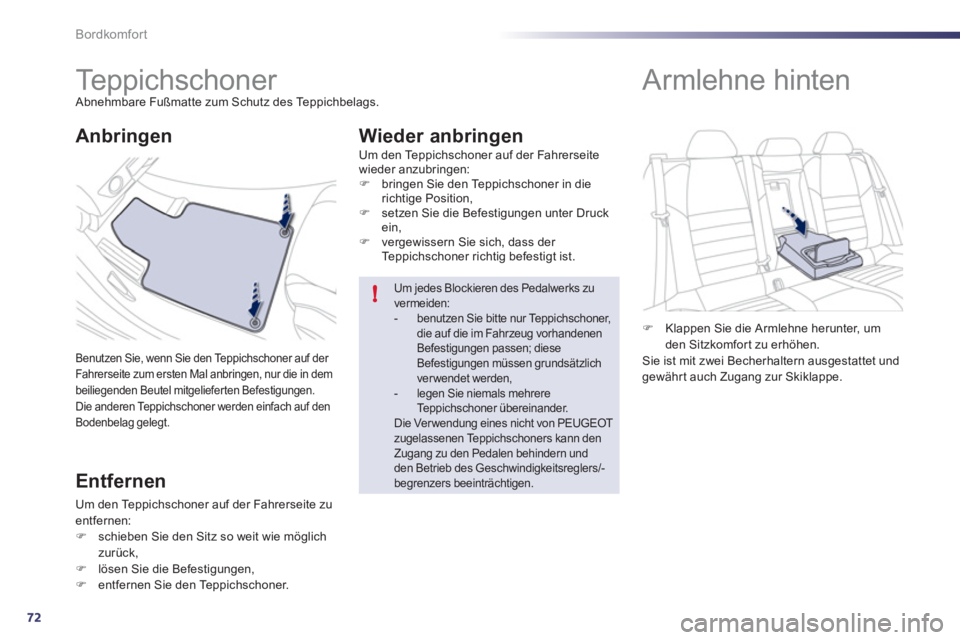

Teppichschoner
Abnehmbare Fußmatte zum Schutz des Teppichbelags.

Benutzen Sie, wenn Sie den Teppichschoner auf der
Fahrerseite zum ersten Mal anbringen, nur die in dem
beiliegenden Beutel mitgelieferten Befestigungen.
Die anderen Teppichschoner werden einfach auf den
Bodenbelag gelegt.


Anbringen

Entfernen
Um den Teppichschoner auf der Fahrerseite zu
entfernen:


)
schieben Sie den Sitz so weit wie möglich
zurück,

)
lösen Sie die Befestigungen,

)
entfernen Sie den Teppichschoner.



Wieder anbringen

Um den Teppichschoner auf der Fahrerseite
wieder anzubringen:


)
bringen Sie den Teppichschoner in die
richtige Position,

)
setzen Sie die Befestigungen unter Druck
ein,

)
vergewissern Sie sich, dass der
Teppichschoner richtig befestigt ist.

Um jedes Blockieren des Pedalwerks zu
vermeiden:


- benutzen Sie bitte nur Teppichschoner,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
ver wendet werden,

- legen Sie niemals mehrere
Teppichschoner übereinander.
Die Ver wendung eines nicht von PEUGEOT
zugelassenen Teppichschoners kann den
Zugang zu den Pedalen behindern und
den Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.




)
Klappen Sie die Armlehne herunter, um
den Sitzkomfort zu erhöhen.
Sie ist mit zwei Becherhaltern ausgestattet und
gewähr t auch Zugang zur Skiklappe.








Armlehne hinten

3
73
i
Bordkomfort

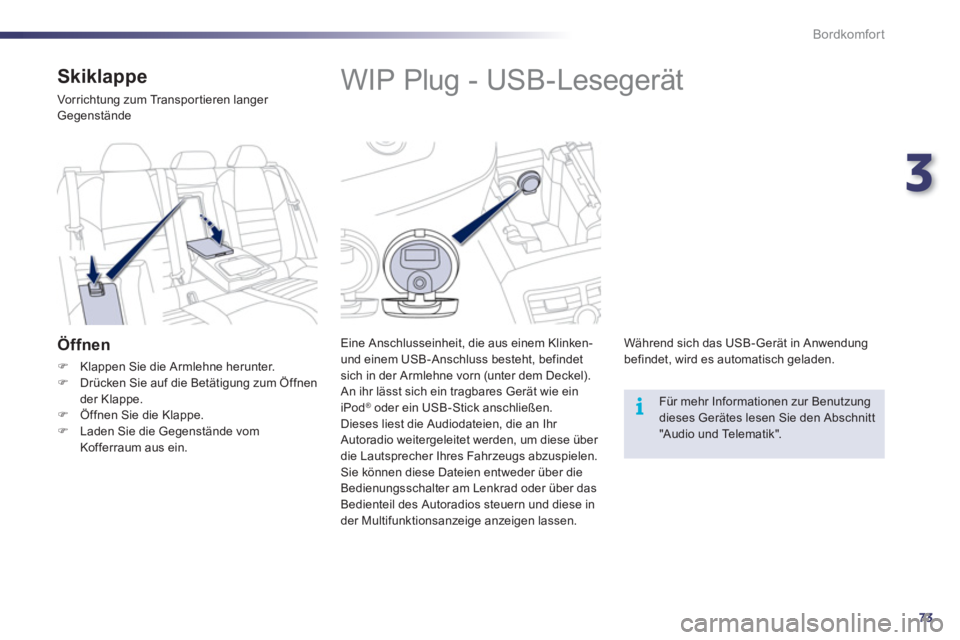

WIP Plug - USB-Lesegerät


Eine Anschlusseinheit, die aus einem Klinken-
und einem USB-Anschluss besteht, befindet
sich in der Armlehne vorn (unter dem Deckel).
An ihr lässt sich ein tragbares Gerät wie ein
iPod
® oder ein USB-Stick anschließen.
Dieses liest die Audiodateien, die an Ihr
Autoradio weitergeleitet werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über die
Bedienungsschalter am Lenkrad oder über das
Bedienteil des Autoradios steuern und diese in
der Multifunktionsanzeige anzeigen lassen.
Während sich das USB-Gerät in Anwendung
befindet, wird es automatisch geladen.

Für mehr Informationen zur Benutzung
dieses Gerätes lesen Sie den Abschnitt
"Audio und Telematik".










Skiklappe

Vorrichtung zum Transportieren langer
Gegenstände

Öffnen



)
Klappen Sie die Armlehne herunter.

)
Drücken Sie auf die Betätigung zum Öffnen
der Klappe.

)
Öffnen Sie die Klappe.

)
Laden Sie die Gegenstände vom
Kofferraum aus ein.

74
Bordkomfort

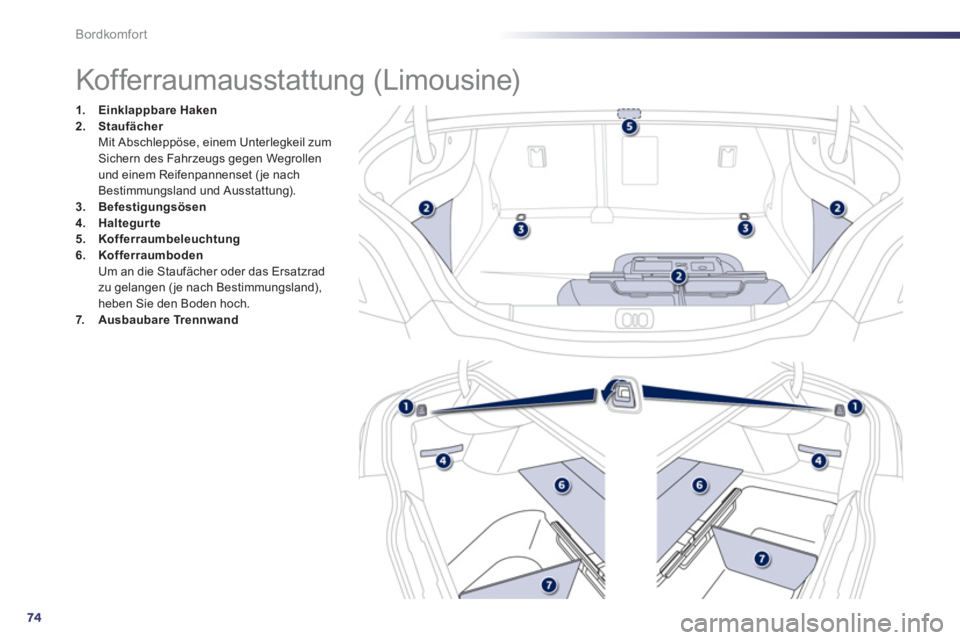

Kofferraumausstattung (Limousine)




1.
Einklappbare



Haken


2.
Staufächer


Mit Abschleppöse, einem Unterlegkeil zum
Sichern des Fahrzeugs gegen Wegrollen
und einem Reifenpannenset ( je nach
Bestimmungsland und Ausstattung).

3.
Befestigungsösen


4.
Haltegurte


5.
Kof ferraumbeleuchtung


6.
Kof ferraumboden


Um an die Staufächer oder das Ersatzrad
zu gelangen ( je nach Bestimmungsland),
heben Sie den Boden hoch.

7.
Ausbaubare Trennwand

3
75
Bordkomfort

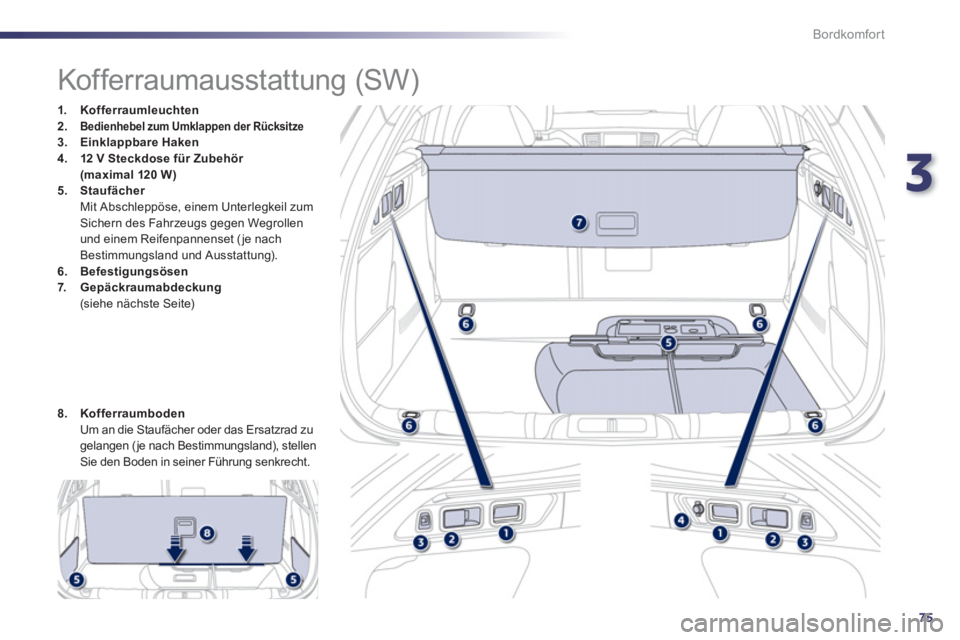

Kofferraumausstattung (SW)




1.
Kof ferraumleuchten


2.
Bedienhebel zum Umklappen der Rücksitze

3.
Einklappbare Haken


4.
12 V Steckdose für Zubehör
(maximal 120 W)


5.
Staufächer


Mit Abschleppöse, einem Unterlegkeil zum
Sichern des Fahrzeugs gegen Wegrollen
und einem Reifenpannenset ( je nach
Bestimmungsland und Ausstattung).

6.
Befestigungsösen


7.
Gepäckraumabdeckung


(siehe nächste Seite)

8.
Kof ferraumboden


Um an die Staufächer oder das Ersatzrad zu
gelangen ( je nach Bestimmungsland), stellen
Sie den Boden in seiner Führung senkrecht.

76
Bordkomfort

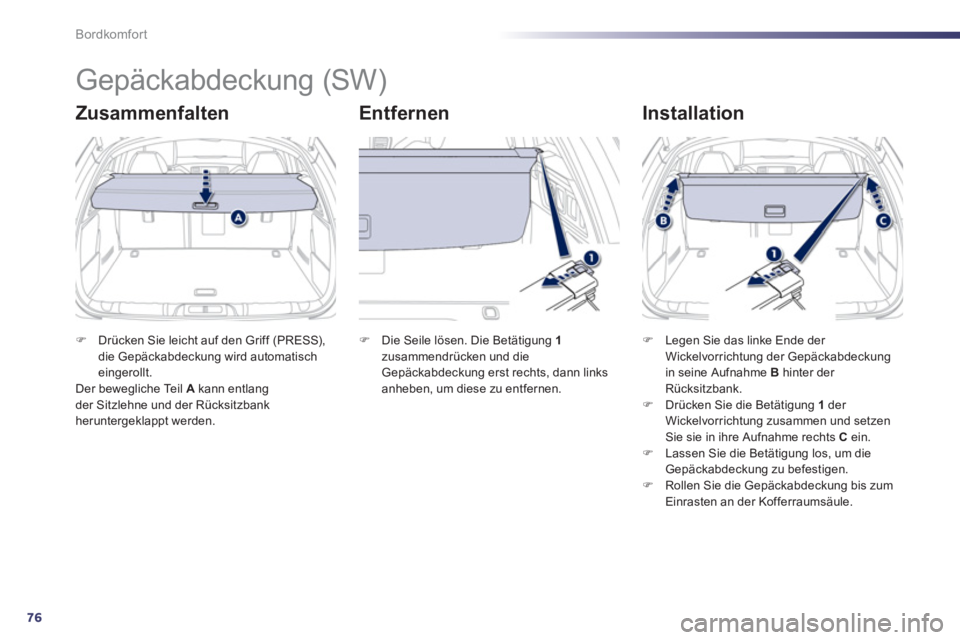

Gepäckabdeckung (SW)


Zusammenfalten
Entfernen
Installation



)
Drücken Sie leicht auf den Griff (PRESS),
die Gepäckabdeckung wird automatisch
eingerollt.
Der bewegliche Teil A
kann entlang
der Sitzlehne und der Rücksitzbank
heruntergeklappt werden.

)
Die Seile lösen. Die Betätigung 1

zusammendrücken und die
Gepäckabdeckung erst rechts, dann links
anheben, um diese zu entfernen.


)
Legen Sie das linke Ende der
Wickelvorrichtung der Gepäckabdeckung
in seine Aufnahme B
hinter der
Rücksitzbank.

)
Drücken Sie die Betätigung 1
der
Wickelvorrichtung zusammen und setzen
Sie sie in ihre Aufnahme rechts C
ein.

)
Lassen Sie die Betätigung los, um die
Gepäckabdeckung zu befestigen.

)
Rollen Sie die Gepäckabdeckung bis zum
Einrasten an der Kofferraumsäule.

3
77
!
i
Bordkomfort

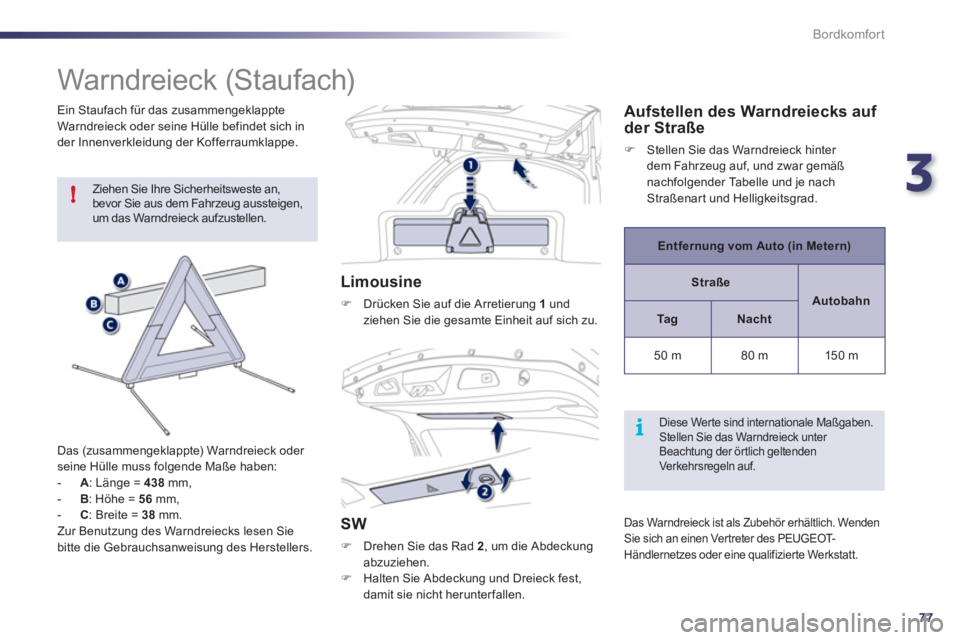

Warndreieck (Staufach)

Ziehen Sie Ihre Sicherheitsweste an,
bevor Sie aus dem Fahrzeug aussteigen,
um das Warndreieck aufzustellen.

Das (zusammengeklappte) Warndreieck oder
seine Hülle muss folgende Maße haben:


- A
: Länge = 438
mm,

- B
: Höhe = 56
mm,

- C
: Breite = 38
mm.
Zur Benutzung des Warndreiecks lesen Sie
bitte die Gebrauchsanweisung des Herstellers.


Limousine



)
Drücken Sie auf die Arretierung 1
und
ziehen Sie die gesamte Einheit auf sich zu.



SW



)
Drehen Sie das Rad 2
, um die Abdeckung
abzuziehen.

)
Halten Sie Abdeckung und Dreieck fest,
damit sie nicht herunter fallen.

Ein Staufach für das zusammengeklappte
Warndreieck oder seine Hülle befindet sich in
der Innenverkleidung der Kofferraumklappe.

Aufstellen des Warndreiecks auf
der Straße


)
Stellen Sie das Warndreieck hinter
dem Fahrzeug auf, und zwar gemäß
nachfolgender Tabelle und je nach
Straßenart und Helligkeitsgrad.


Entfernung vom Auto (in Metern)




Straße




Autobahn




Ta g



Nacht



50 m
80 m
150 m

Diese Wer te sind internationale Maßgaben.
Stellen Sie das Warndreieck unter
Beachtung der örtlich geltenden
Ver kehr sregeln auf.

Das Warndreieck ist als Zubehör erhältlich. Wenden
Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt.

78
i
Bordkomfort

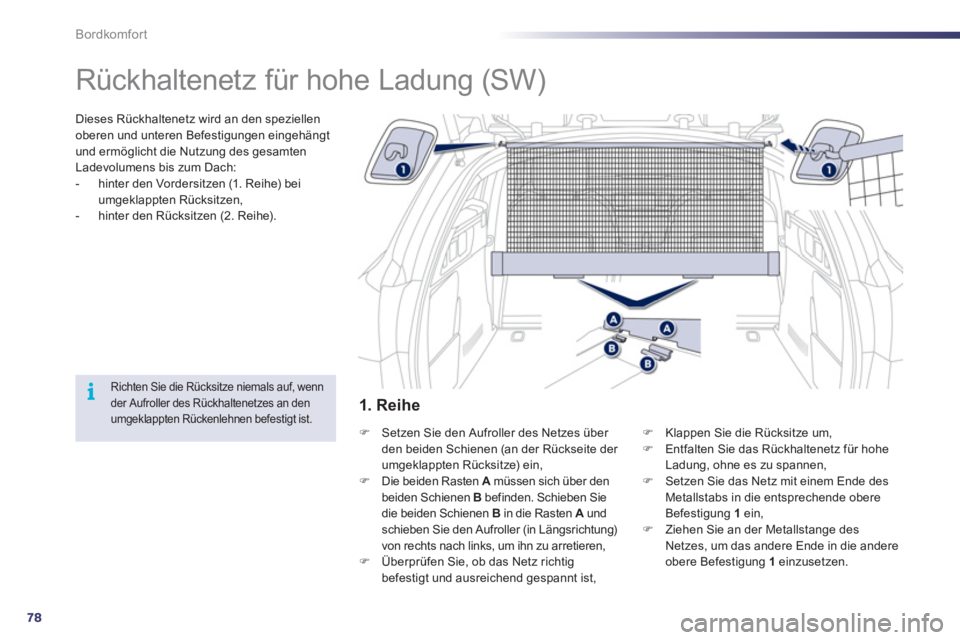

Rückhaltenetz für hohe Ladung (SW)


Dieses Rückhaltenetz wird an den speziellen
oberen und unteren Befestigungen eingehängt
und ermöglicht die Nutzung des gesamten
Ladevolumens bis zum Dach:


- hinter den Vordersitzen (1. Reihe) bei
umgeklappten Rücksitzen,

- hinter den Rücksitzen (2. Reihe).



Richten Sie die Rücksitze niemals auf, wenn
der Aufroller des Rückhaltenetzes an den
umgeklappten Rückenlehnen befestigt ist.



)
Setzen Sie den Aufroller des Netzes über
den beiden Schienen (an der Rückseite der
umgeklappten Rücksitze) ein,

)
Die beiden Rasten A
müssen sich über den
beiden Schienen B
befinden. Schieben Sie
die beiden Schienen B
in die Rasten A
und
schieben Sie den Aufroller (in Längsrichtung)
von rechts nach links, um ihn zu arretieren,

)
Überprüfen Sie, ob das Netz richtig
befestigt und ausreichend gespannt ist,
)
Klappen Sie die Rücksitze um,

)
Entfalten Sie das Rückhaltenetz für hohe
Ladung, ohne es zu spannen,

)
Setzen Sie das Netz mit einem Ende des
Metallstabs in die entsprechende obere
Befestigung 1
ein,

)
Ziehen Sie an der Metallstange des
Netzes, um das andere Ende in die andere
obere Befestigung 1
einzusetzen.



1. Reihe
