2011 Peugeot 508 Betriebsanleitung (in German)

2
55
Öffnen/Schließen

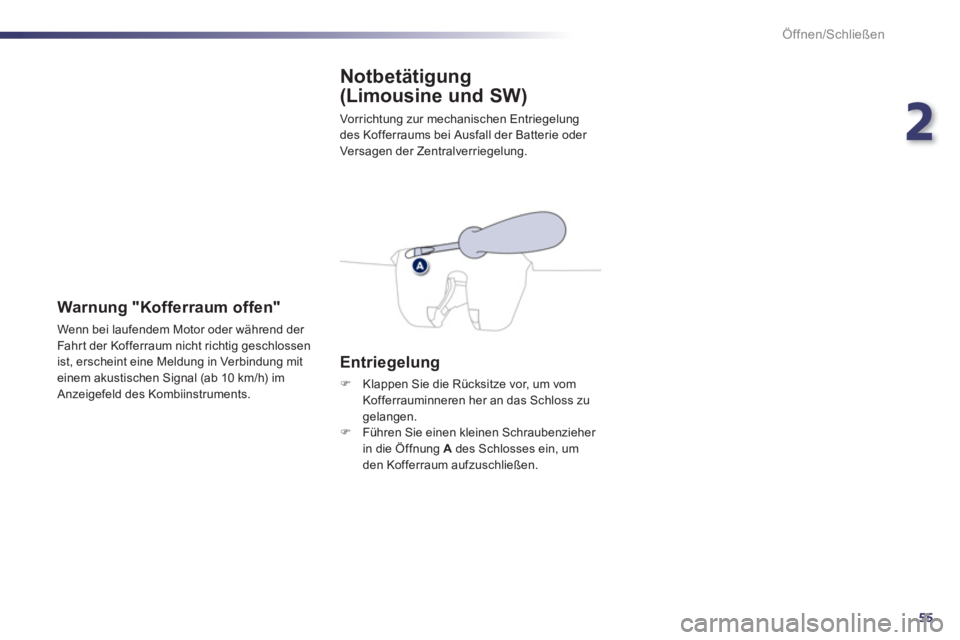

Notbetätigung
(Limousine und SW)
Vorrichtung zur mechanischen Entriegelung
des Kofferraums bei Ausfall der Batterie oder
Ver sagen der Zentralver r iegelung.

Entriegelung



)
Klappen Sie die Rücksitze vor, um vom
Kofferrauminneren her an das Schloss zu
gelangen.

)
Führen Sie einen kleinen Schraubenzieher
in die Öffnung A
des Schlosses ein, um
den Kofferraum aufzuschließen.




Warnung "Kofferraum offen"

Wenn bei laufendem Motor oder während der
Fahr t der Kofferraum nicht richtig geschlossen
ist, erscheint eine Meldung in Verbindung mit
einem akustischen Signal (ab 10 km/h) im
Anzeigefeld des Kombiinstruments.

56
Öffnen/Schließen

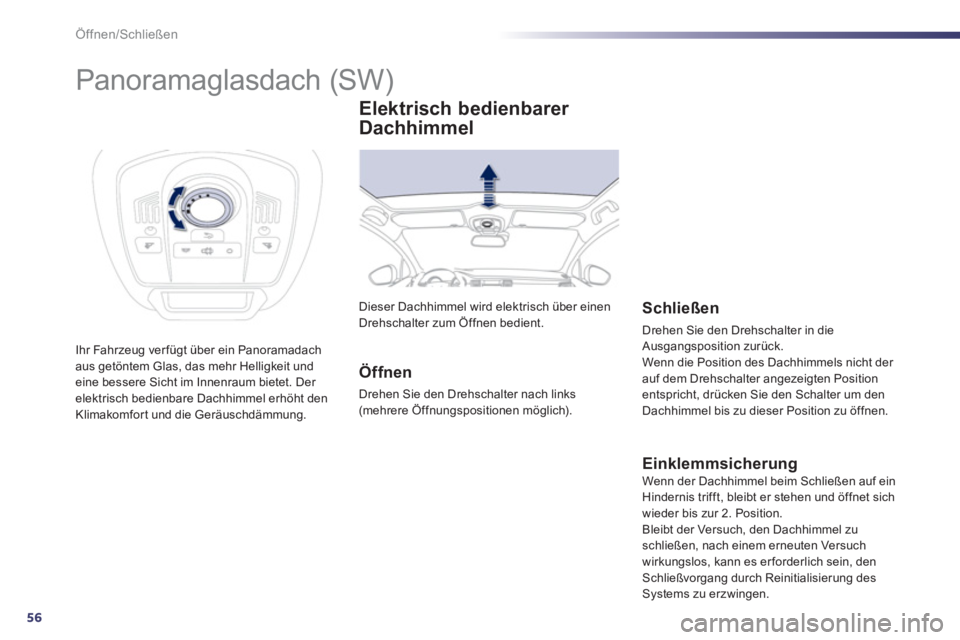

Panoramaglasdach (SW)

Ihr Fahrzeug ver fügt über ein Panoramadach
aus getöntem Glas, das mehr Helligkeit und
eine bessere Sicht im Innenraum bietet. Der
elektrisch bedienbare Dachhimmel erhöht den
Klimakomfort und die Geräuschdämmung. Dieser Dachhimmel wird elektrisch über einen
Drehschalter zum Öffnen bedient.

Öffnen

Drehen Sie den Drehschalter nach links
(mehrere Öffnungspositionen möglich).


Einklemmsicherung
Wenn der Dachhimmel beim Schließen auf ein
Hindernis trifft, bleibt er stehen und öffnet sich
wieder bis zur 2. Position.
Bleibt der Versuch, den Dachhimmel zu
schließen, nach einem erneuten Versuch
wirkungslos, kann es er forderlich sein, den
Schließvorgang durch Reinitialisierung des
Systems zu erzwingen.



Schließen

Drehen Sie den Drehschalter in die
Ausgangsposition zurück.
Wenn die Position des Dachhimmels nicht der
auf dem Drehschalter angezeigten Position
entspricht, drücken Sie den Schalter um den
Dachhimmel bis zu dieser Position zu öffnen.


Elektrisch bedienbarer
Dachhimmel

2
57
!
Öffnen/Schließen

Wenn der Dachhimmel beim
Betätigen klemmt, muss er in die
entgegengesetzte Richtung bewegt
werden. Drehen Sie dazu den
entsprechenden Drehschalter.
Wenn der Fahrer den Drehschalter des
Dachhimmels betätigt, muss er sich
vergewissern, dass das ordnungsgemäße
Schließen des Dachhimmels durch nichts
behindert wird.
Er muss sich vergewissern, dass die
Mitreisenden den Dachhimmel richtig bedienen.
Achten Sie beim Betätigen des
Dachhimmels bitte auf die mitfahrenden
Kinder.

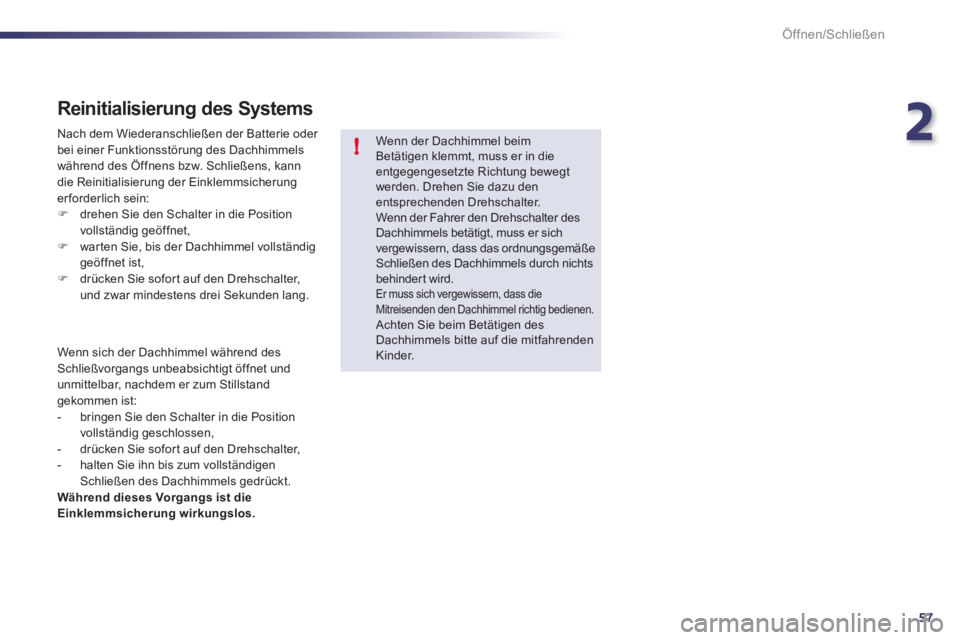

Reinitialisierung des Systems


Nach dem Wiederanschließen der Batterie oder
bei einer Funktionsstörung des Dachhimmels
während des Öffnens bzw. Schließens, kann
die Reinitialisierung der Einklemmsicherung
erforderlich sein:


)
drehen Sie den Schalter in die Position
vollständig geöffnet,

)
warten Sie, bis der Dachhimmel vollständig
geöffnet ist,

)
drücken Sie sofor t auf den Drehschalter,
und zwar mindestens drei Sekunden lang.


Wenn sich der Dachhimmel während des
Schließvorgangs unbeabsichtigt öffnet und
unmittelbar, nachdem er zum Stillstand
gekommen ist:


- bringen Sie den Schalter in die Position
vollständig geschlossen,

- drücken Sie sofor t auf den Drehschalter,

- halten Sie ihn bis zum vollständigen
Schließen des Dachhimmels gedrückt.

Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.

58
!
!
Öffnen/Schließen

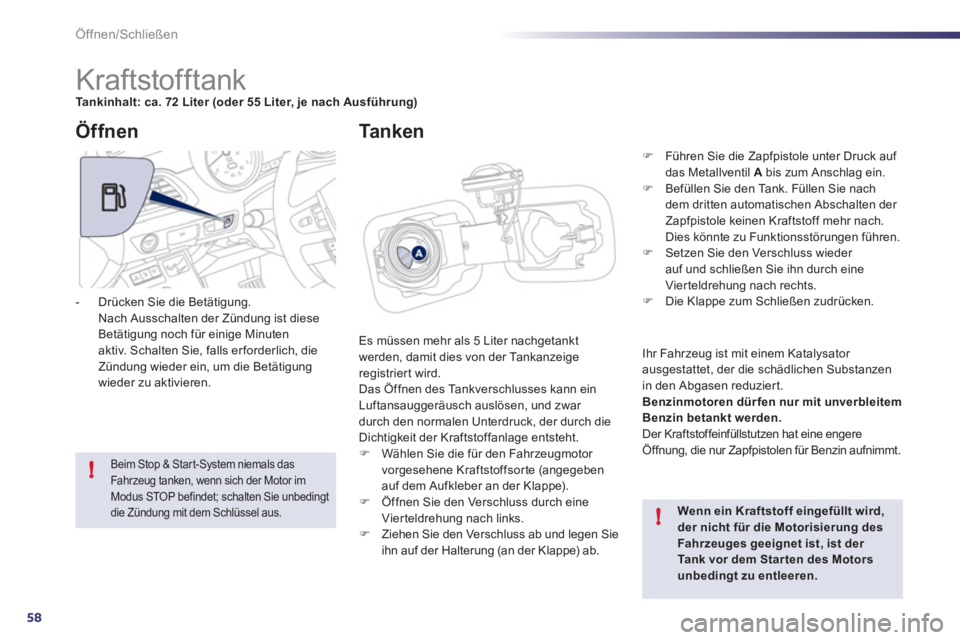

Kraftstofftank

Tankinhalt: ca. 72 Liter (oder 55 Liter, je nach Ausführung)

Es müssen mehr als 5 Liter nachgetankt
werden, damit dies von der Tankanzeige
registrier t wird.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar
durch den normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.


)
Wählen Sie die für den Fahrzeugmotor
vorgesehene Kraftstoffsorte (angegeben
auf dem Aufkleber an der Klappe).

)
Öffnen Sie den Verschluss durch eine
Vierteldrehung nach links.

)
Ziehen Sie den Verschluss ab und legen Sie
ihn auf der Halterung (an der Klappe) ab.

Öffnen


Wenn ein Kraftstoff eingefüllt wird,
der nicht für die Motorisierung des
Fahrzeuges geeignet ist, ist der
Tank vor dem Star ten des Motors
unbedingt zu entleeren.










Beim Stop & Star t-System niemals das
Fahrzeug tanken, wenn sich der Motor im
Modus STOP befindet; schalten Sie unbedingt
die Zündung mit dem Schlüssel aus.



- Drücken Sie die Betätigung.
Nach Ausschalten der Zündung ist diese
Betätigung noch für einige Minuten
aktiv. Schalten Sie, falls er forderlich, die
Zündung wieder ein, um die Betätigung
wieder zu aktivieren.



Ta n k e n


)
Führen Sie die Zapfpistole unter Druck auf
das Metallventil A
bis zum Anschlag ein.

)
Befüllen Sie den Tank. Füllen Sie nach
dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach.
Dies könnte zu Funktionsstörungen führen.

)
Setzen Sie den Verschluss wieder
auf und schließen Sie ihn durch eine
Vierteldrehung nach rechts.

)
Die Klappe zum Schließen zudrücken.

Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der die schädlichen Substanzen
in den Abgasen reduzier t.

Benzinmotoren dür fen nur mit unverbleitem
Benzin betankt werden.

Der Kraftstoffeinfüllstutzen hat eine engere
Öffnung, die nur Zapfpistolen für Benzin aufnimmt.

2
59
i
Öffnen/Schließen

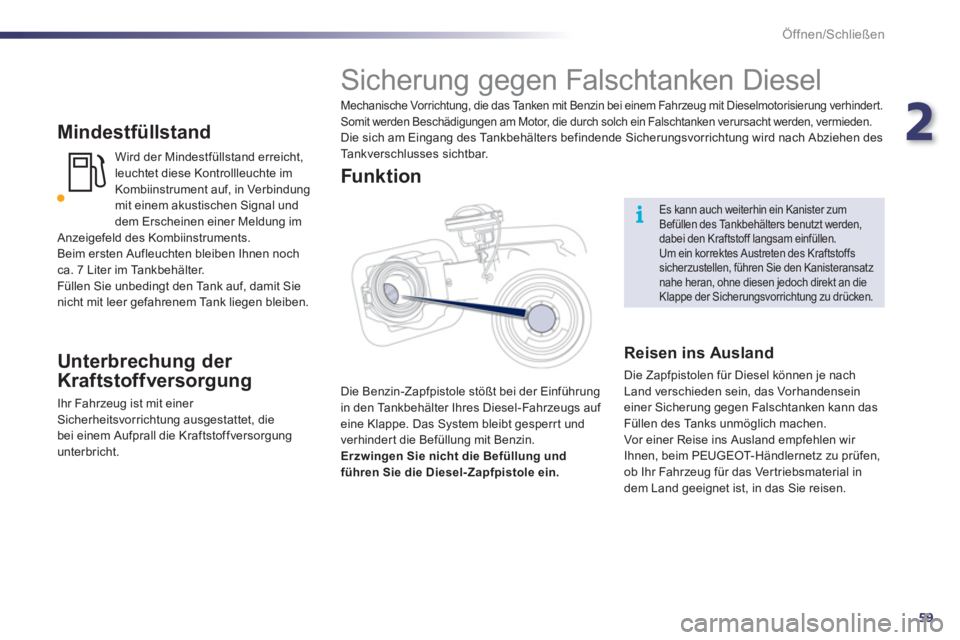

Mindestfüllstand

Wird der Mindestfüllstand erreicht,
leuchtet diese Kontrollleuchte im
Kombiinstrument auf, in Verbindung
mit einem akustischen Signal und
dem Erscheinen einer Meldung im
Anzeigefeld des Kombiinstruments.
Beim ersten Aufleuchten bleiben Ihnen noch
ca. 7 Liter im Tankbehälter.
Füllen Sie unbedingt den Tank auf, damit Sie
nicht mit leer gefahrenem Tank liegen bleiben.


Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer
Sicherheitsvorrichtung ausgestattet, die
bei einem Aufprall die Kraftstoffversorgung
unterbricht.


Es kann auch weiterhin ein Kanister zum
Befüllen des Tankbehälters benutzt werden,
dabei den Kraftstoff langsam einfüllen.
Um ein korrektes Austreten des Kraftstoffs
sicherzustellen, führen Sie den Kanisteransatz
nahe heran, ohne diesen jedoch direkt an die
Klappe der Sicherungsvorrichtung zu drücken.


Sicherung gegen Falschtanken Diesel

Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhindert.
Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Die Benzin-Zapfpistole stößt bei der Einführung
in den Tankbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhinder t die Befüllung mit Benzin.

Erzwingen Sie nicht die Befüllung



und
führen Sie die Diesel-Zapfpistole ein.



Funk tion



Reisen ins Ausland

Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Füllen des Tanks unmöglich machen.
Vor einer Reise ins Ausland empfehlen wir
Ihnen, beim PEUGEOT-Händlernetz zu prüfen,
ob Ihr Fahrzeug für das Vertriebsmaterial in
dem Land geeignet ist, in das Sie reisen.

60
DIESEL
Öffnen/Schließen

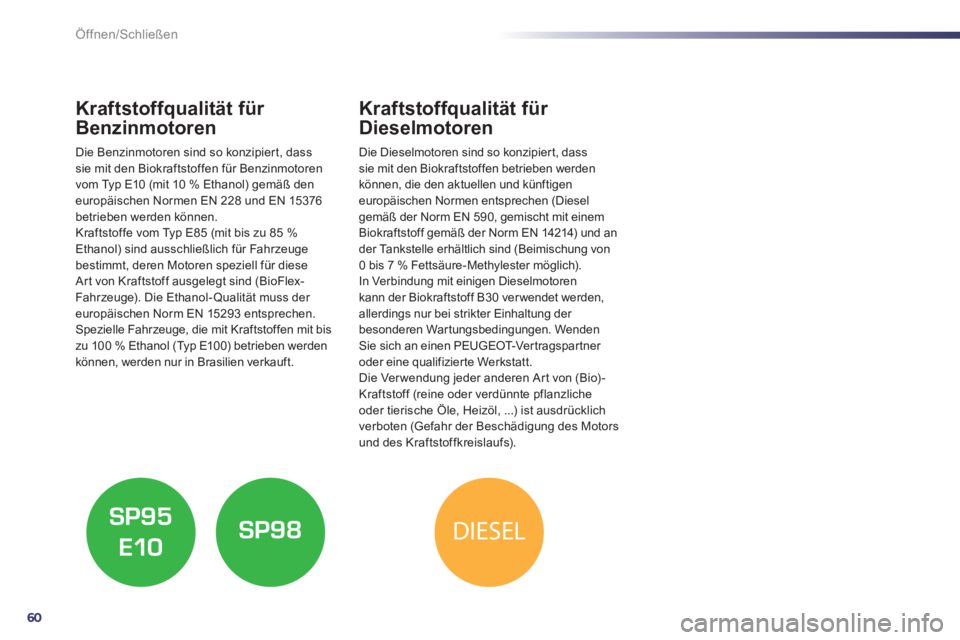

Kraftstoffqualität für
Benzinmotoren

Die Benzinmotoren sind so konzipier t, dass
sie mit den Biokraftstoffen für Benzinmotoren
vom Typ E10 (mit 10 % Ethanol) gemäß den
europäischen Normen EN 228 und EN 15376
betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 %
Ethanol) sind ausschließlich für Fahrzeuge
bestimmt, deren Motoren speziell für diese
Art von Kraftstoff ausgelegt sind (BioFlex-
Fahrzeuge). Die Ethanol- Qualität muss der
europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit bis
zu 100 % Ethanol (Typ E100) betrieben werden
können, werden nur in Brasilien verkauft.













Kraftstoffqualität für
Dieselmotoren

Die Dieselmotoren sind so konzipier t, dass
sie mit den Biokraftstoffen betrieben werden
können, die den aktuellen und künftigen
europäischen Normen entsprechen (Diesel
gemäß der Norm EN 590, gemischt mit einem
Biokraftstoff gemäß der Norm EN 14214) und an
der Tankstelle erhältlich sind (Beimischung von
0 bis 7 % Fettsäure-Methylester möglich).
In Verbindung mit einigen Dieselmotoren
kann der Biokraftstoff B30 ver wendet werden,
allerdings nur bei strikter Einhaltung der
besonderen Wartungsbedingungen. Wenden
Sie sich an einen PEUGEOT-Ver tragspar tner
oder eine qualifizierte Werkstatt.
Die Ver wendung jeder anderen Art von (Bio)-
Kraftstoff (reine oder verdünnte pflanzliche
oder tierische Öle, Heizöl, ...) ist ausdrücklich
verboten (Gefahr der Beschädigung des Motors
und des Kraftstoffkreislaufs).

3
61
Bordkomfort

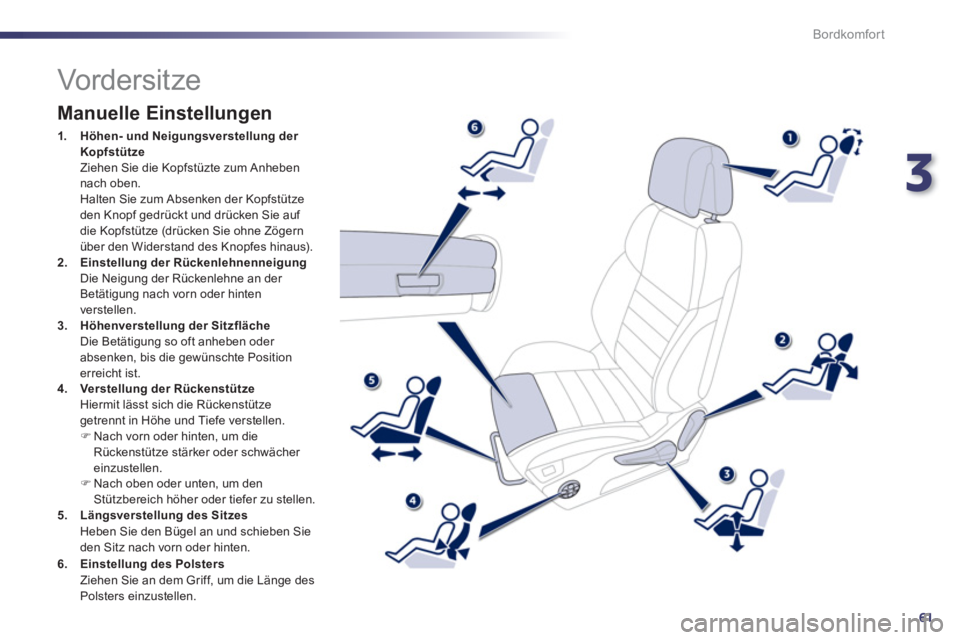

Vorder sit ze


Manuelle Einstellungen



1.
Höhen- und Neigungsverstellung der
Kopfstütze

Ziehen Sie die Kopfstüzte zum Anheben
nach oben.
Halten Sie zum Absenken der Kopfstütze
den Knopf gedrückt und drücken Sie auf
die Kopfstütze (drücken Sie ohne Zögern
über den Widerstand des Knopfes hinaus).

2.
Einstellung der Rückenlehnenneigung

Die Neigung der Rückenlehne an der
Betätigung nach vorn oder hinten
verstellen.

3.
Höhenverstellung der Sitzfläche

Die Betätigung so oft anheben oder
absenken, bis die gewünschte Position
erreicht ist.

4.
Verstellung der Rückenstütze

Hiermit lässt sich die Rückenstütze
getrennt in Höhe und Tiefe verstellen.


)
Nach vorn oder hinten, um die
Rückenstütze stärker oder schwächer
einzustellen.

)
Nach oben oder unten, um den
Stützbereich höher oder tiefer zu stellen.

5.
Längsverstellung des Sitzes

Heben Sie den Bügel an und schieben Sie
den Sitz nach vorn oder hinten.



6. Einstellung des Polsters

Ziehen Sie an dem Griff, um die Länge des
Polsters einzustellen.

62
i
Bordkomfort

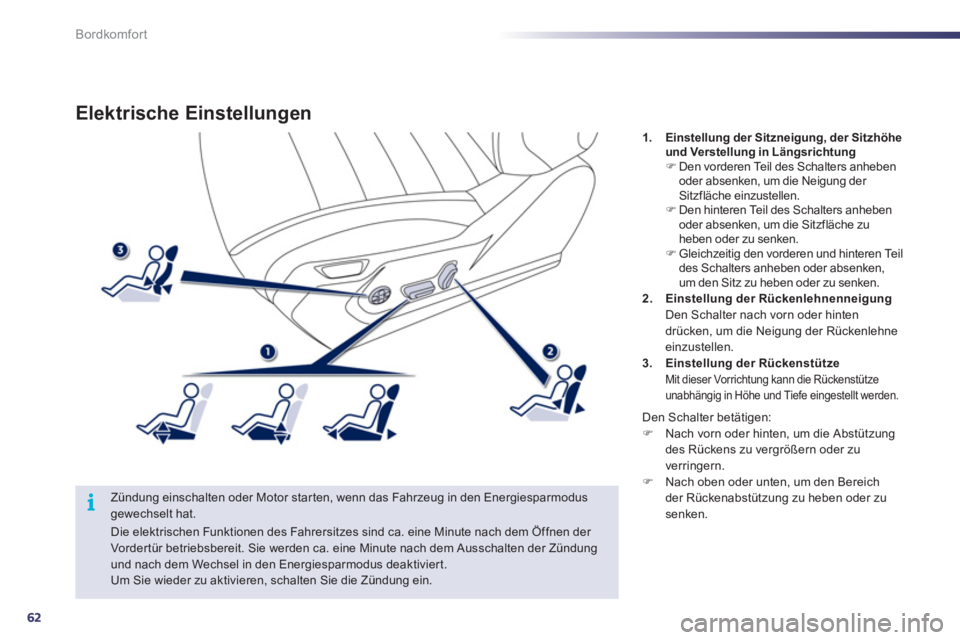

Elektrische Einstellungen


Zündung einschalten oder Motor starten, wenn das Fahrzeug in den Energiesparmodus
gewechselt hat.

1.
Einstellung der Sitzneigung, der Sitzhöhe
und Verstellung in Längsrichtung


)
Den vorderen Teil des Schalters anheben
oder absenken, um die Neigung der
Sitzfläche einzustellen.

)
Den hinteren Teil des Schalters anheben
oder absenken, um die Sitzfläche zu
heben oder zu senken.

)
Gleichzeitig den vorderen und hinteren Teil
des Schalters anheben oder absenken,
um den Sitz zu heben oder zu senken.

2.
Einstellung der Rückenlehnenneigung


Den Schalter nach vorn oder hinten
drücken, um die Neigung der Rückenlehne
einzustellen.

3.
Einstellung

der Rückenstütze



Mit dieser Vorrichtung kann die Rückenstütze
unabhängig in Höhe und Tiefe eingestellt werden.

Die elektrischen Funktionen des Fahrersitzes sind ca. eine Minute nach dem Öffnen der
Vordertür betriebsbereit. Sie werden ca. eine Minute nach dem Ausschalten der Zündung
und nach dem Wechsel in den Energiesparmodus deaktiviert.
Um Sie wieder zu aktivieren, schalten Sie die Zündung ein.
Den Schalter betätigen:


)
Nach vorn oder hinten, um die Abstützung
des Rückens zu vergrößern oder zu
verringern.

)
Nach oben oder unten, um den Bereich
der Rückenabstützung zu heben oder zu
senken.
