2011 Peugeot 508 Betriebsanleitung (in German)

7
167
!
!
Sicherheit

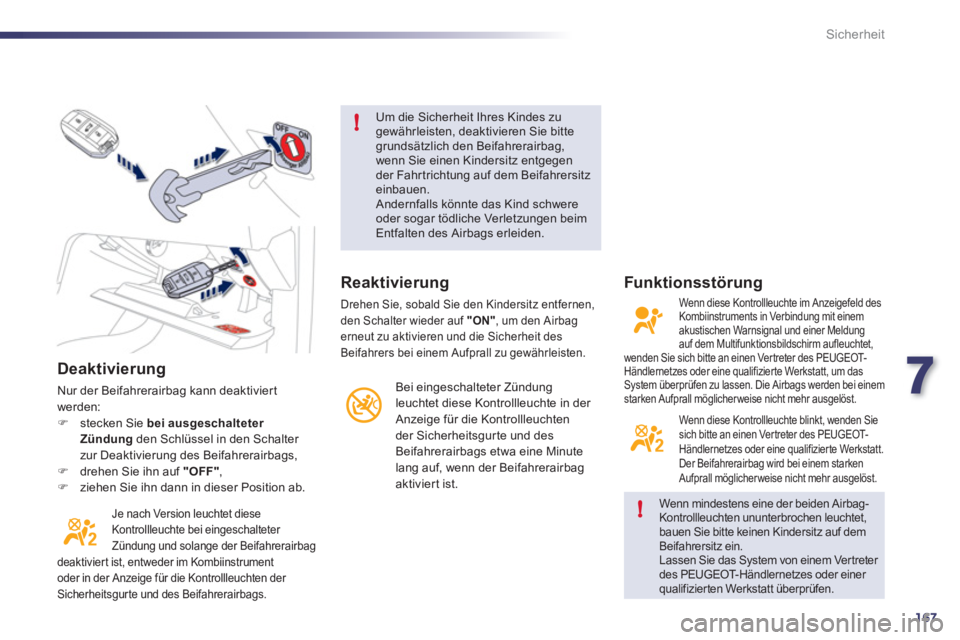

Deaktivierung

Nur der Beifahrerairbag kann deaktivier t
werden:


)
stecken Sie bei ausgeschalteter
Zündung
den Schlüssel in den Schalter
zur Deaktivierung des Beifahrerairbags,

)
drehen Sie ihn auf "OFF"
,

)
ziehen Sie ihn dann in dieser Position ab.

Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der Beifahrerairbag
deaktiviert ist, entweder im Kombiinstrument
oder in der Anzeige für die Kontrollleuchten der
Sicherheitsgur te und des Beifahrerairbags.
Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrerairbag,
wenn Sie einen Kindersitz entgegen
der Fahrtrichtung auf dem Beifahrersitz
einbauen.
Andernfalls könnte das Kind schwere
oder sogar tödliche Verletzungen beim
Entfalten des Airbags erleiden.

Wenn mindestens eine der beiden Airbag-
Kontrollleuchten ununterbrochen leuchtet,
bauen Sie bitte keinen Kindersitz auf dem
Beifahrersitz ein.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Werkstatt überprüfen.



Reaktivierung

Drehen Sie, sobald Sie den Kindersitz entfernen,
den Schalter wieder auf "ON"
, um den Airbag
erneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.

Bei eingeschalteter Zündung
leuchtet diese Kontrollleuchte in der
Anzeige für die Kontrollleuchten
der Sicherheitsgurte und des
Beifahrerairbags etwa eine Minute
lang auf, wenn der Beifahrerairbag
aktiviert ist.


Funk tionsstörung

Wenn diese Kontrollleuchte im Anzeigefeld des
Kombiinstruments in Verbindung mit einem
akustischen Warnsignal und einer Meldung
auf dem Multifunktionsbildschirm aufleuchtet,
wenden Sie sich bitte an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt, um das
System überprüfen zu lassen. Die Airbags werden bei einem
starken Aufprall möglicherweise nicht mehr ausgelöst.
Wenn diese Kontrollleuchte blinkt, wenden Sie
sich bitte an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt.
Der Beifahrerairbag wird bei einem starken
Aufprall möglicherweise nicht mehr ausgelöst.

168
!
Sicherheit






Seitenairbags


Auslösung

Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich B

oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dem
betreffenden Türinnenblech. System, das Fahrer und Beifahrer bei einem
starken Seitenaufprall Schutz bietet und die
Verletzungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seitenairbag ist in das Sitzlehnengestell
an der Türseite integrier t.

Aufprallerfassungssbereiche



A.
Frontalaufprallbereich

B.
Seitenaufprallbereich









Kopfairbags

System, das Fahrer und Insassen (außer auf
dem hinteren Mittelsitz) bei einem starken
seitlichen Aufprall Schutz bietet und die
Verletzungsgefahr auf die Seite des Kopfes
beschränken soll.
Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschlagen wird
der Airbag möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall
wird der Airbag nicht ausgelöst.



Auslösung

Bei einem starken seitlichen Aufprall, der auf den
gesamten Seitenaufprallbereich B
oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, werden die Airbags gleichzeitig
mit dem entsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den
Seitenscheiben.

Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit
einem akustischen Warnsignal und
einer Meldung im Anzeigefeld des
Kombiinstruments aufleuchtet, wenden Sie sich
bitte an einen PEUGEOT-Ver tragspar tner oder eine
qualifizier te Werkstatt, um das System überprüfen zu
lassen. Die Airbags werden bei einem starken Aufprall
möglicher weise nicht mehr ausgelöst.

Funk tionsstörung

7
169
!
Sicherheit

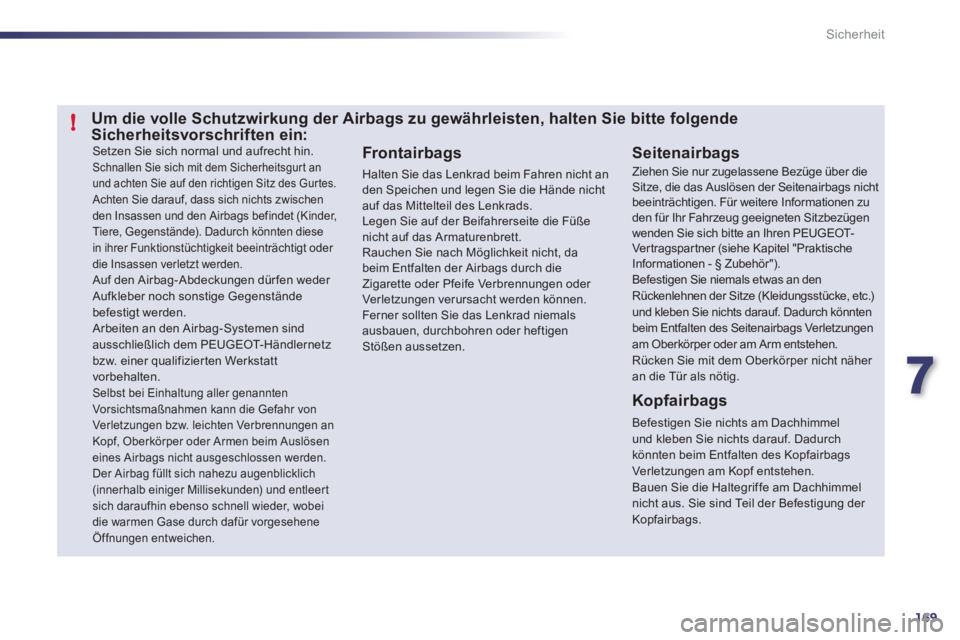

Setzen Sie sich normal und aufrecht hin.

Schnallen Sie sich mit dem Sicherheitsgur t an
und achten Sie auf den richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet (Kinder,
Tiere, Gegenstände). Dadurch könnten diese
in ihrer Funktionstüchtigkeit beeinträchtigt oder
die Insassen verletzt werden.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem PEUGEOT-Händlernetz
bzw. einer qualifizierten Werkstatt
vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen
eines Airbags nicht ausgeschlossen werden.
Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgesehene
Öffnungen entweichen.



Seitenairbags

Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seitenairbags nicht
beeinträchtigen. Für weitere Informationen zu
den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an Ihren PEUGEOT-
Vertragspartner (siehe Kapitel "Praktische
Informationen - § Zubehör").
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seitenairbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher
an die Tür als nötig.


Frontairbags

Halten Sie das Lenkrad beim Fahren nicht an
den Speichen und legen Sie die Hände nicht
auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da
beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.



Kopfairbags

Befestigen Sie nichts am Dachhimmel
und kleben Sie nichts darauf. Dadurch
könnten beim Entfalten des Kopfairbags
Verletzungen am Kopf entstehen.
Bauen Sie die Haltegriffe am Dachhimmel
nicht aus. Sie sind Teil der Befestigung der
Kopfairbags.















Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgende
Sicherheitsvorschriften ein:

170
Praktische Tipps

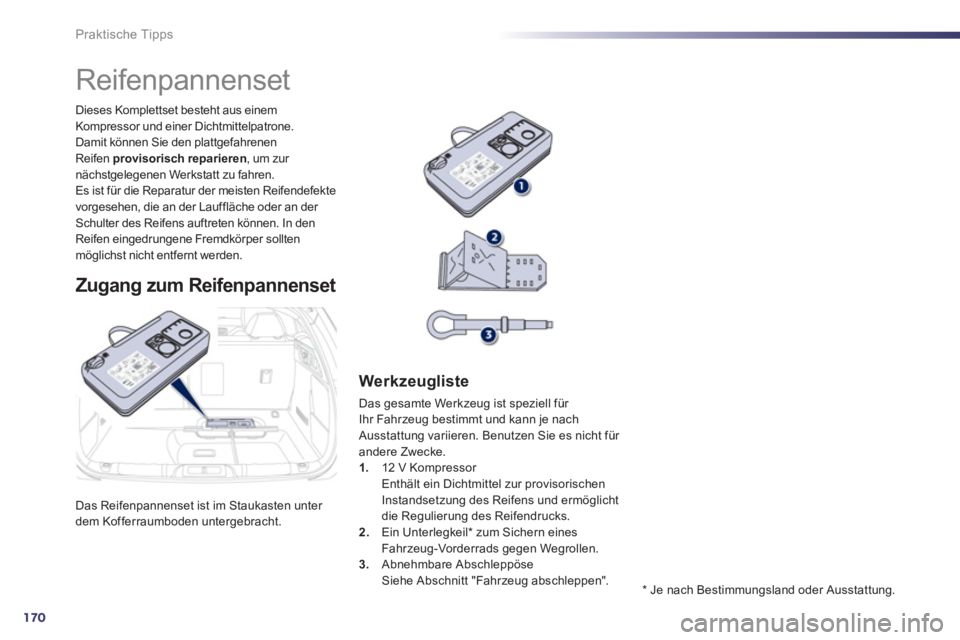

Das Reifenpannenset ist im Staukasten unter
dem Kofferraumboden untergebracht. Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone.
Damit können Sie den plattgefahrenen
Reifen provisorisch reparieren
, um zur
nächstgelegenen Werkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.














Reifenpannenset


Zugang zum Reifenpannenset



Werkzeugliste

Das gesamte Werkzeug ist speziell für
Ihr Fahrzeug bestimmt und kann je nach
Ausstattung variieren. Benutzen Sie es nicht für
andere Zwecke.


1.
12 V Kompressor
Enthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht
die Regulierung des Reifendrucks.

2.
Ein Unterlegkeil * zum Sichern eines
Fahrzeug-Vorderrads gegen Wegrollen.

3.
Abnehmbare Abschleppöse
Siehe Abschnitt "Fahrzeug abschleppen".



* Je nach Bestimmungsland oder Ausstattung.

8
171
i
Praktische Tipps

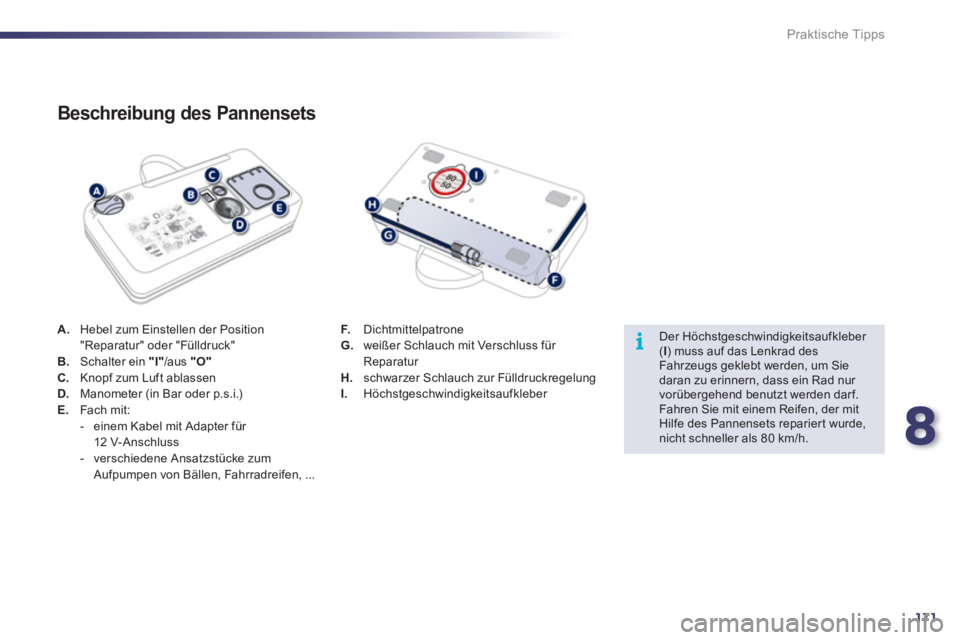

A.
Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"

B.
Schalter ein "I"
/aus "O"


C.
Knopf zum Luft ablassen

D.
Manometer (in Bar oder p.s.i.)

E.
Fach mit:


- einem Kabel mit Adapter für
12 V-Anschluss

- verschiedene Ansatzstücke zum
Aufpumpen von Bällen, Fahrradreifen, ...


Beschreibung des Pannensets


F.
Dichtmittelpatrone

G.
weißer Schlauch mit Verschluss für
Reparatur

H.
schwarzer Schlauch zur Fülldruckregelung

I.
Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber
( I
) muss auf das Lenkrad des
Fahrzeugs geklebt werden, um Sie
daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit
Hilfe des Pannensets reparier t wurde,
nicht schneller als 80 km/h.

172
!i
Praktische Tipps

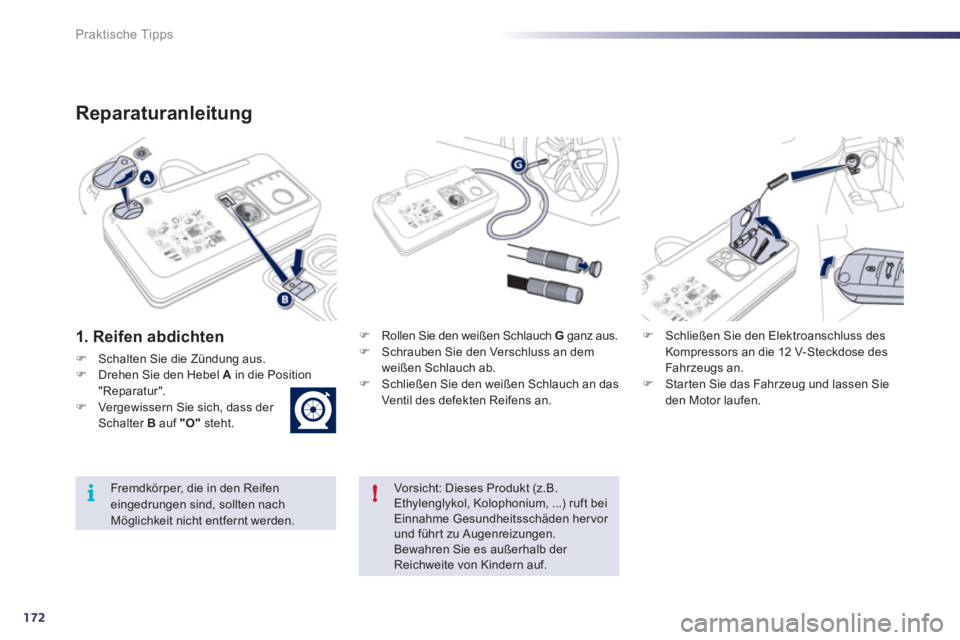

Reparaturanleitung


1. Reifen abdichten



)
Schalten Sie die Zündung aus.

)
Drehen Sie den Hebel A
in die Position
"Reparatur".

)
Vergewissern Sie sich, dass der
Schalter B
auf "O"
steht.
)
Rollen Sie den weißen Schlauch G
ganz aus.

)
Schrauben Sie den Verschluss an dem
weißen Schlauch ab.

)
Schließen Sie den weißen Schlauch an das
Ventil des defekten Reifens an.
)
Schließen Sie den Elektroanschluss des
Kompressors an die 12 V-Steckdose des
Fahrzeugs an.

)
Starten Sie das Fahrzeug und lassen Sie
den Motor laufen.

Vorsicht: Dieses Produkt (z.B.
Ethylenglykol, Kolophonium, ...) ruft bei
Einnahme Gesundheitsschäden hervor
und führ t zu Augenreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden.

8
173
i
i
Praktische Tipps

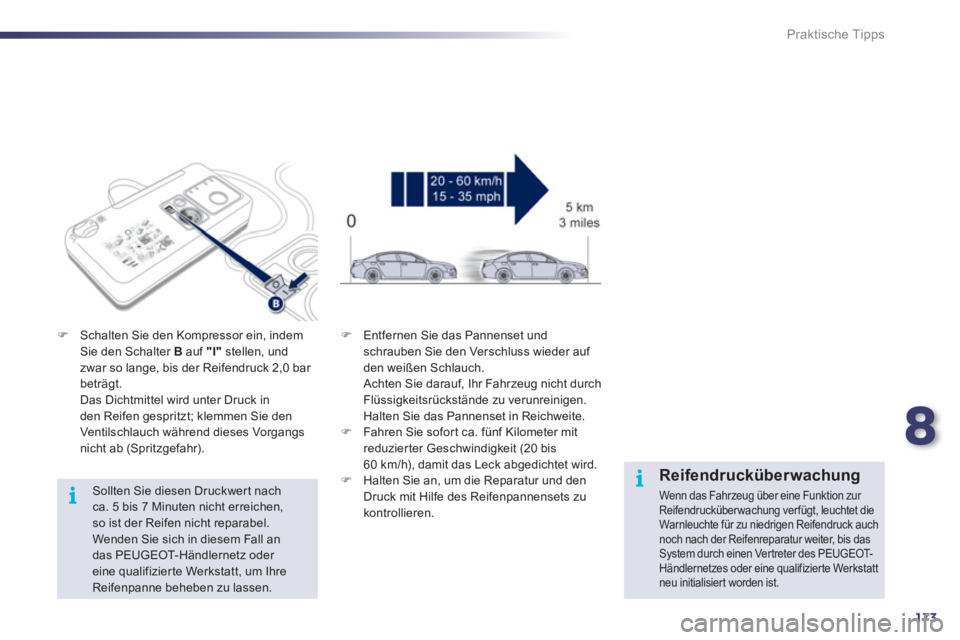

Sollten Sie diesen Druckwer t nach
ca. 5 bis 7 Minuten nicht erreichen,
so ist der Reifen nicht reparabel.
Wenden Sie sich in diesem Fall an
das PEUGEOT-Händlernetz oder
eine qualifizier te Werkstatt, um Ihre
Reifenpanne beheben zu lassen.
)
Schalten Sie den Kompressor ein, indem
Sie den Schalter B
auf "I"
stellen, und
zwar so lange, bis der Reifendruck 2,0 bar
beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs
nicht ab (Spritzgefahr).
)
Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wieder auf
den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen.
Halten Sie das Pannenset in Reichweite.

)
Fahren Sie sofor t ca. fünf Kilometer mit
reduzierter Geschwindigkeit (20 bis
60 km/h), damit das Leck abgedichtet wird.

)
Halten Sie an, um die Reparatur und den
Druck mit Hilfe des Reifenpannensets zu
kontrollieren.



Reifendrucküberwachung

Wenn das Fahrzeug über eine Funktion zur
Reifendrucküberwachung verfügt, leuchtet die
Warnleuchte für zu niedrigen Reifendruck auch
noch nach der Reifenreparatur weiter, bis das
System durch einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt
neu initialisiert worden ist.

174
!
Praktische Tipps

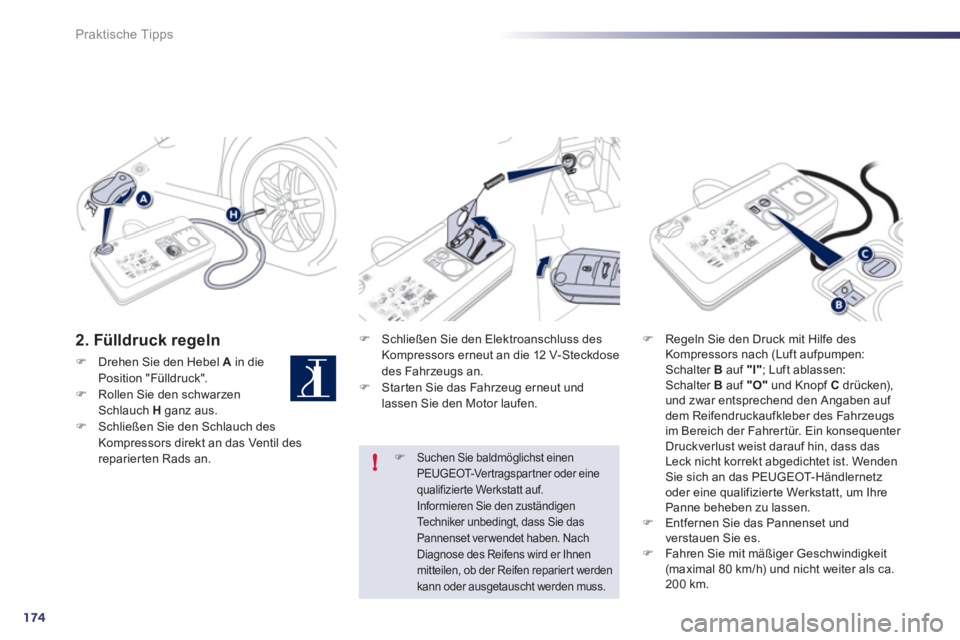

2. Fülldruck regeln



)
Drehen Sie den Hebel A
in die
Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil des
reparier ten Rads an.
)
Schließen Sie den Elektroanschluss des
Kompressors erneut an die 12 V-Steckdose
des Fahrzeugs an.

)
Starten Sie das Fahrzeug erneut und
lassen Sie den Motor laufen.
)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen:
Schalter B
auf "O"
und Knopf C
drücken),
und zwar entsprechend den Angaben auf
dem Reifendruckaufkleber des Fahrzeugs
im Bereich der Fahrertür. Ein konsequenter
Druckverlust weist darauf hin, dass das
Leck nicht korrekt abgedichtet ist. Wenden
Sie sich an das PEUGEOT-Händlernetz
oder eine qualifizier te Werkstatt, um Ihre
Panne beheben zu lassen.


)
Entfernen Sie das Pannenset und
verstauen Sie es.

)
Fahren Sie mit mäßiger Geschwindigkeit
(maximal 80 km/h) und nicht weiter als ca.
200 km.
)

Suchen Sie baldmöglichst einen
PEUGEOT-Vertragspartner oder eine
qualifizier te Werkstatt auf.
Informieren Sie den zuständigen
Techniker unbedingt, dass Sie das
Pannenset ver wendet haben. Nach
Diagnose des Reifens wird er Ihnen
mitteilen, ob der Reifen repariert werden
kann oder ausgetauscht werden muss.
