2011 Peugeot 508 Betriebsanleitung (in German)

10
223
Technische Daten


MOTOREN UND GETRIEBE



Dieselmotor


2,2 l HDi
204 PS



Getriebe

automatisch
(6 Gänge)

Amtl. Typenbezeichnung

8D4HLA - 8E4HLA

Karosserieform

Limousine
SW
Hubraum (cm
3
)

2179
Bohrung x Hub (mm)

85 x 96
Höchstleistung: EG -Norm (kW)
15 0
Drehzahl bei Höchstleistung (U/min)
3500
Maximales Drehmoment: EG-Norm (Nm)
450
Drehzahl bei max. Drehmoment (U/min)
2000
Kraftstoff

Diesel
Katalysator

ja
Partikelfilter

ja

ÖLFÜLLMENGEN (in Litern)



Motor (mit Austausch der Ölfilterpatrone)
5,25

224
Technische Daten
Die Wer te für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von maximal 1 000 Metern. Die angegebene Anhängelast muss
je weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land
zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.




* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

**
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahr verhalten beeinträchtigen.

GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


1,6 l HDi
110 P S



Getriebe

mechanisch
(5 Gänge)
automatisier tes Schaltgetriebe
(6 Gänge)

Amtl. Typenbezeichnung

8D9HL0 - 8E9HL0
8D9HR8/PS - 8E9HR8/PS

Karosserieform

Limousine
SW
Limousine
SW


- Leergewicht
140 5
1425
1410
143 0


- Gewicht in fahrbereitem Zustand *

148 0
15 0 0
148 5
15 0 5


- Zulässiges Gesamtgewicht
1975
2080
2005
210 0


- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung
3175
318 0
3205
3200


-
Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % bis 12 % Steigung
120 0
11 0 0
120 0
11 0 0


- Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)
1475
140 0
1475
140 0


- Anhänger ungebremst
74 0
74 5
74 0
750


- Empfohlene Stützlast

75

10
225
Technische Daten
Die Wer te für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von maximal 1 000 Metern. Die angegebene Anhängelast muss
je weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land
zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.




* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

** Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahr verhalten beeinträchtigen.



GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


2,0 l HDi
14 0 PS



2,0 l HDi
163 PS



2,0 l HDi




Getriebe

mechanisch
(6 Gänge)
automatisch
(6 Gänge)
-

Amtl. Typenbezeichnung



8DRHR8 - 8ERHR8
8DRHF8 - 8ERHF8


8DRHHA - 8ERHHA
8DRHDA - 8ERHDA
-

Karosserieform

Limousine
SW
Limousine
SW
Limousine
SW


- Leergewicht
143 0
15 0 0
1520
15 40
-
-


- Gewicht in fahrbereitem Zustand *

15 0 5
1575
159 5
1615
-
-


- Zulässiges Gesamtgewicht
2065
2140
2105
2180
-
-


- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung
3565
3640
3205
318 0
-
-


-
Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.) bei 10 % bis 12 % Steigung
160 0
15 0 0
13 0 0
120 0
-
-


- Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)
17 75
179 0
1375
13 0 0
-
-


- Anhänger ungebremst
750
-


- Empfohlene Stützlast

75

226
Technische Daten

* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

** Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahr verhalten beeinträchtigen.

Die Wer te für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von maximal 1 000 Metern. Die angegebene Anhängelast muss je
weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu
beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.




GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


2,2 l HDi
204 PS



Getriebe

automatisch
(6 Gänge)

Amtl. Typenbezeichnung

8D4HLA - 8E4HLA

Karosserieform

Limousine
SW


- Leergewicht
15 40
1660


- Gewicht in fahrbereitem Zustand *

1615
173 5


- Zulässiges Gesamtgewicht
2155
2280


- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung
3755
3880


-
Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.) bei 10 % bis 12 % Steigung
170 0
160 0


- Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)
1875
19 0 0


- Anhänger ungebremst

750


- Empfohlene Stützlast

75

10
227
Technische Daten







Limousine
SW

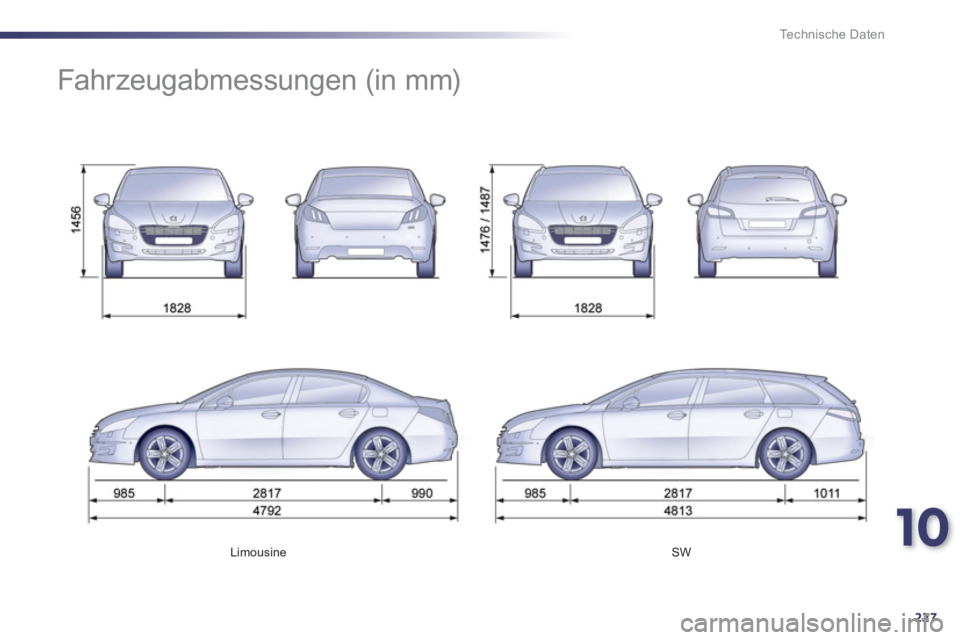

Fahrzeugabmessungen (in mm)

228
i
Technische Daten























Kenndaten
Verschiedene sichtbare Markierungen zur Identifizierung und zum Auffinden des Fahrzeugs.



A.
Seriennummer im Motorraum

Diese Nummer ist an der Karosserie in der
Nähe des Stoßdämpferträgers eingraviert.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.

Zu niedriger Reifendruck erhöht den
Kraftstoffverbrauch.


B.
Seriennummer am unteren Querträger
der Windschutzscheibe

Diese Nummer steht auf einem Aufkleber,
der durch die Windschutzscheibe zu
sehen ist.
C.
Typenaufkleber

Diese Nummer steht auf einem sich selbst
auflösenden Aufkleber am Türeinstieg auf
der Fahrerseite.

D.
Reifen-/Lackreferenz-Aufkleber

Dieser Aufkleber befindet sich am
Türeinstieg auf der Fahrerseite. Er enthält folgende Angaben:


- die Reifendruckwerte im leeren und
beladenen Zustand,

- die Größen der Felgen und Reifen,

- die Fabrikate der vom Hersteller
empfohlenen Reifen,

- den Reifendruckwert des Ersatzrades,

- die Lackreferenz.

229
NOT- ODER PANNENHILFERUF

230














NOT- ODER PANNENHILFERUF


Drücken Sie diese Taste im Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode und eine Ansage wird
bestätigt, dass die PEUGEOT-Notrufzentrale * angewählt
wurde.

Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die grüne Diode erlischt.
Die Anwahl der Notrufzentrale kann jederzeit storniert werden, indem man
zu einem beliebigen Zeitpunkt länger als 8 Sekunden diese Taste drückt.


Beim Einschalten der Zündung leuchtet die grüne
Kontrollleuchte für die Dauer von 3 Sekunden auf und zeigt
damit an, dass das System ordnungsgemäß funktioniert.


Wenn die orangefarbene Kontrollleuchte blinkt, liegt eine
Funktionsstörung im System vor.
Wenn die orangefarbene Kontrollleuchte ununterbrochen
leuchtet, muss die Backup-Batterie ersetzt werden.
Wenden Sie sich in beiden Fällen an das PEUGEOT-
Händlernetz.


Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierung wird durch eine Ansage bestätigt.



Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe
anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansage bestätigt, dass die Nummer der Pannenhilfe
angewählt wurde * .


FUNKTIONSWEISE DES SYSTEMS


Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.
Bei Beendigung der Verbindung erlischt sie.

Dieser Notruf wird von der PEUGEOT-Notrufzentrale bearbeitet, die die
Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung
an den zuständigen Notdienst weiterleitet. In den Ländern, in denen
eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich
abgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der
Notdienstzentrale (112) bearbeitet.

Wenn das Airbag-Steuergerät einen Aufprall registriert, wird
auch unabhängig von einem etwaigen Auslösen des Airbags
automatisch ein Notruf abgesetzt.



*

Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab.
Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner
gekauft haben, sollten Sie die Konfi guration dieser Dienste von
einem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer
Landessprache Ihrer Wahl möglich.

Aus technischen Gründen, insbesondere für die Bereitstellung
bestmöglicher PEUGEOT CONNECT-Dienste zugunsten des Kunden,
behält sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des
im Fahrzeug verbauten Telematiksystems durchzuführen.
