2011 Peugeot 508 Betriebsanleitung (in German)

8
183
i
Praktische Tipps

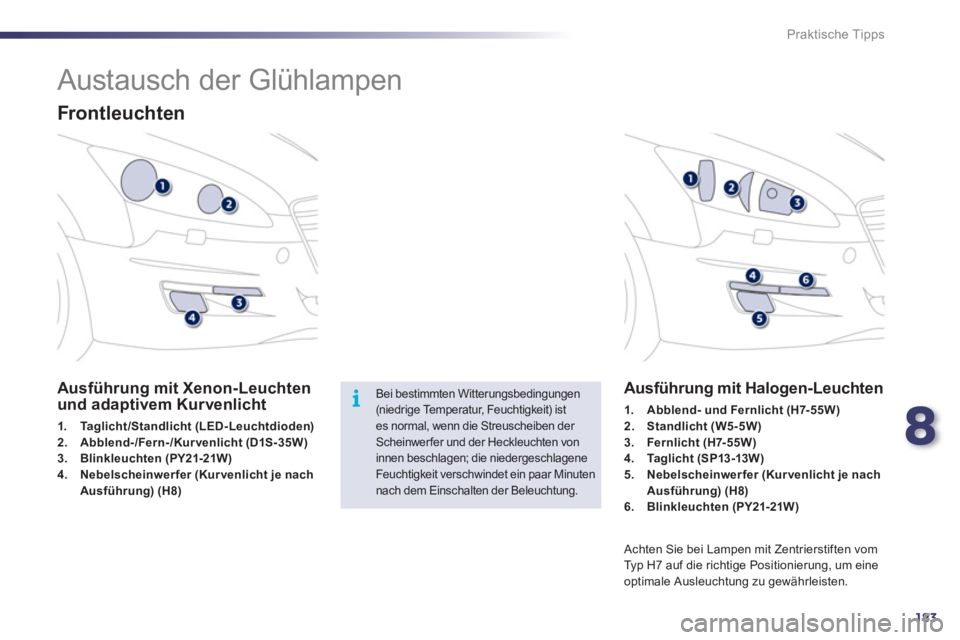

Austausch der Glühlampen


Frontleuchten





























Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht


1.
Taglicht/Standlicht

(

LED-Leuchtdioden)


2.
Abblend-

/Fern-/Kurvenlicht (D1S-35W)


3.
Blinkleuchten (PY21-21W)


4.
Nebelscheinwerfer (Kurvenlicht je nach
Ausführung) (H8)





























Ausführung mit Halogen-Leuchten



1.
Abblend- und Fernlicht (H7- 55W)


2.
Standlicht (W5-5W)


3.
Fernlicht (H7- 55W)


4.
Ta g l i c h t ( S P 13 - 13 W )


5.
Nebelscheinwer fer (Kur venlicht je nach
Ausführung) (H8)


6.
Blinkleuchten (PY21-21W)


Achten Sie bei Lampen mit Zentrierstiften vom
Typ H7 auf die richtige Positionierung, um eine
optimale Ausleuchtung zu gewährleisten.


Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwer fer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.

184
!!
Praktische Tipps

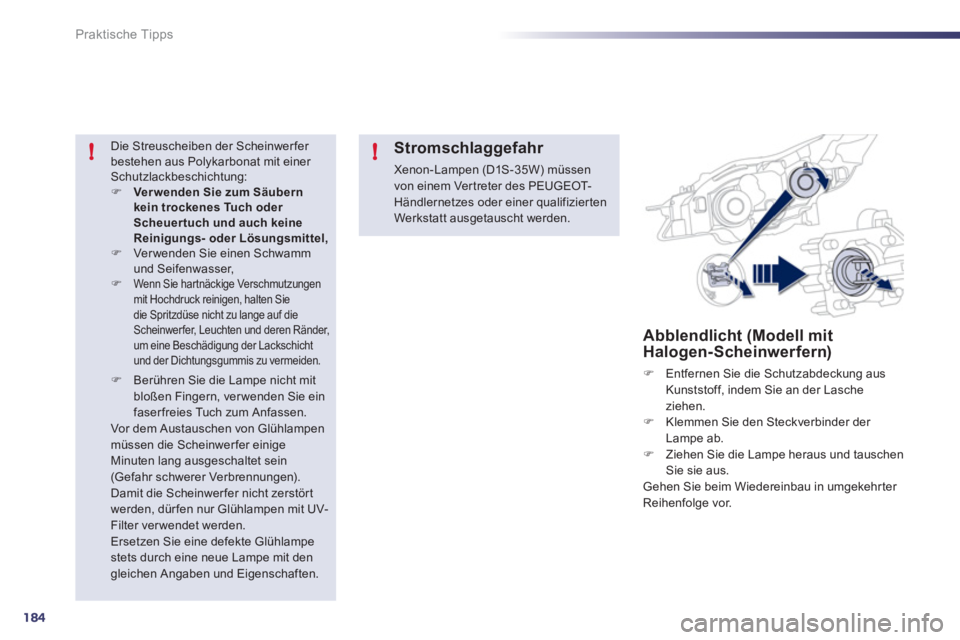

Abblendlicht (Modell mit
Halogen-Scheinwerfern)


)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen.

)
Klemmen Sie den Steckverbinder der
Lampe ab.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:


)
Ver wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,


)
Ver wenden Sie einen Schwamm
und Seifenwasser,

)

Wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf die
Scheinwer fer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.


Stromschlaggefahr

Xenon-Lampen (D1S-35W) müssen
von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Werkstatt ausgetauscht werden.




)
Berühren Sie die Lampe nicht mit
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit UV-
Filter ver wendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.

8
185
i
Praktische Tipps

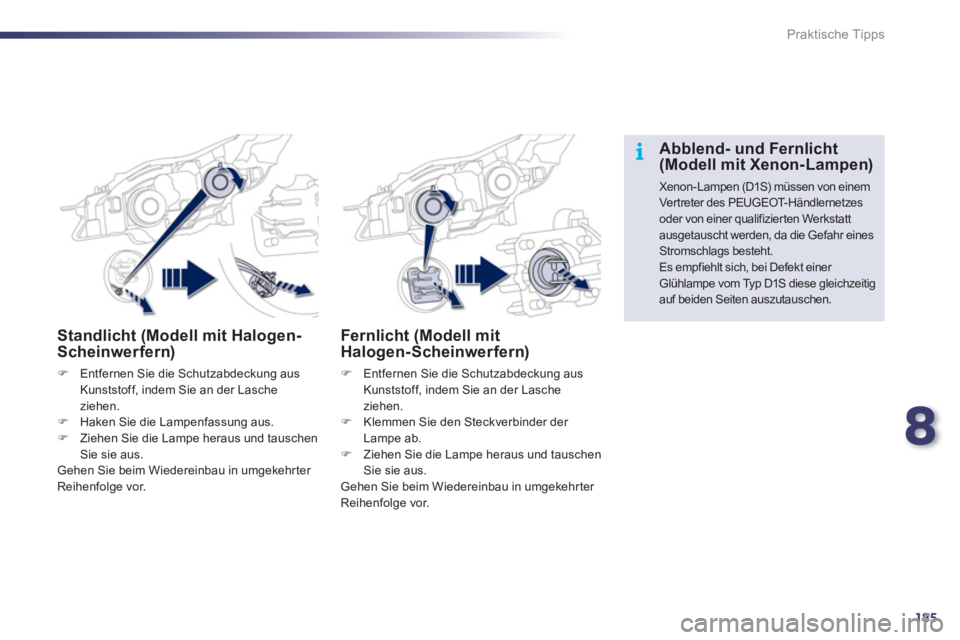

Standlicht (Modell mit Halogen-
Scheinwerfern)


)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen.

)
Haken Sie die Lampenfassung aus.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.









Fernlicht (Modell mit
Halogen-Scheinwerfern)


)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen.

)
Klemmen Sie den Steckverbinder der
Lampe ab.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.












Abblend- und Fernlicht
(Modell mit Xenon-Lampen)
Xenon-Lampen (D1S) müssen von einem
Ver treter des PEUG EOT- Händler net zes
oder von einer qualifizierten Werkstatt
ausgetauscht werden, da die Gefahr eines
Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer
Glühlampe vom Typ D1S diese gleichzeitig
auf beiden Seiten auszutauschen.

186
Praktische Tipps

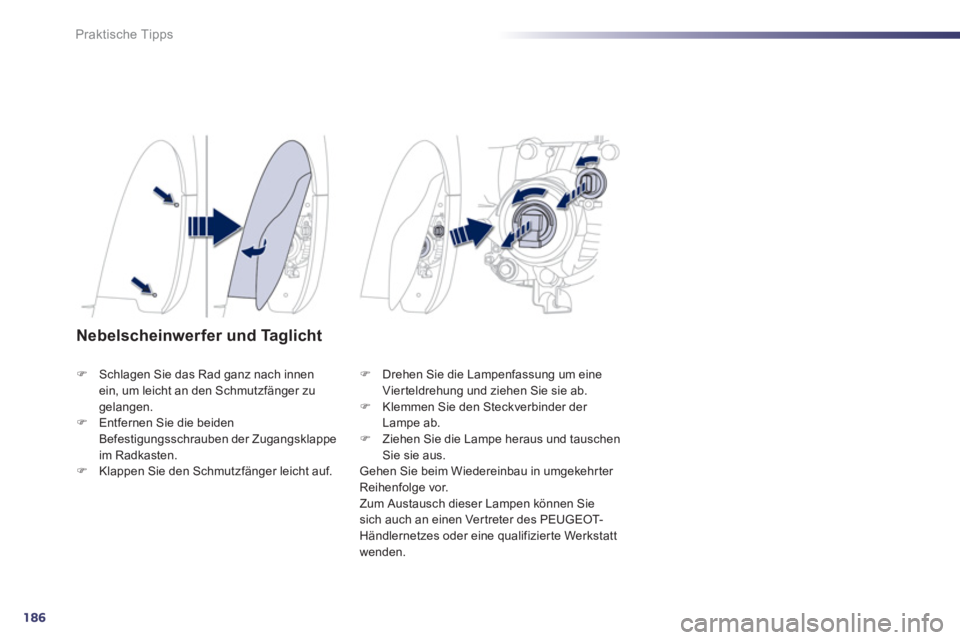

Nebelscheinwerfer und Taglicht



)
Schlagen Sie das Rad ganz nach innen
ein, um leicht an den Schmutzfänger zu
gelangen.

)
Entfernen Sie die beiden
Befestigungsschrauben der Zugangsklappe
im Radkasten.

)
Klappen Sie den Schmutzfänger leicht auf.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und ziehen Sie sie ab.

)
Klemmen Sie den Steckverbinder der
Lampe ab.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Zum Austausch dieser Lampen können Sie
sich auch an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt
wenden.

8
187
Praktische Tipps

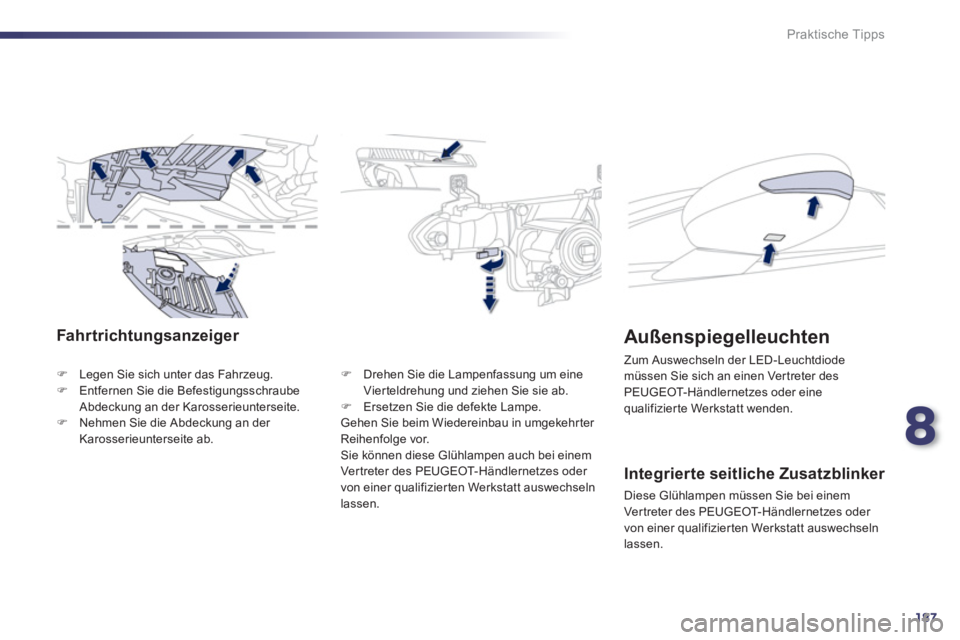

Fahrtrichtungsanzeiger



)
Legen Sie sich unter das Fahrzeug.

)
Entfernen Sie die Befestigungsschraube
Abdeckung an der Karosserieunterseite.

)
Nehmen Sie die Abdeckung an der
Karosserieunterseite ab.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und ziehen Sie sie ab.

)
Ersetzen Sie die defekte Lampe.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Sie können diese Glühlampen auch bei einem
Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Werkstatt auswechseln
lassen.


















Integrierte seitliche Zusatzblinker

Diese Glühlampen müssen Sie bei einem
Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Werkstatt auswechseln
lassen.








Außenspiegelleuchten

Zum Auswechseln der LED-Leuchtdiode
müssen Sie sich an einen Ver treter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Werkstatt wenden.

188
i
Praktische Tipps

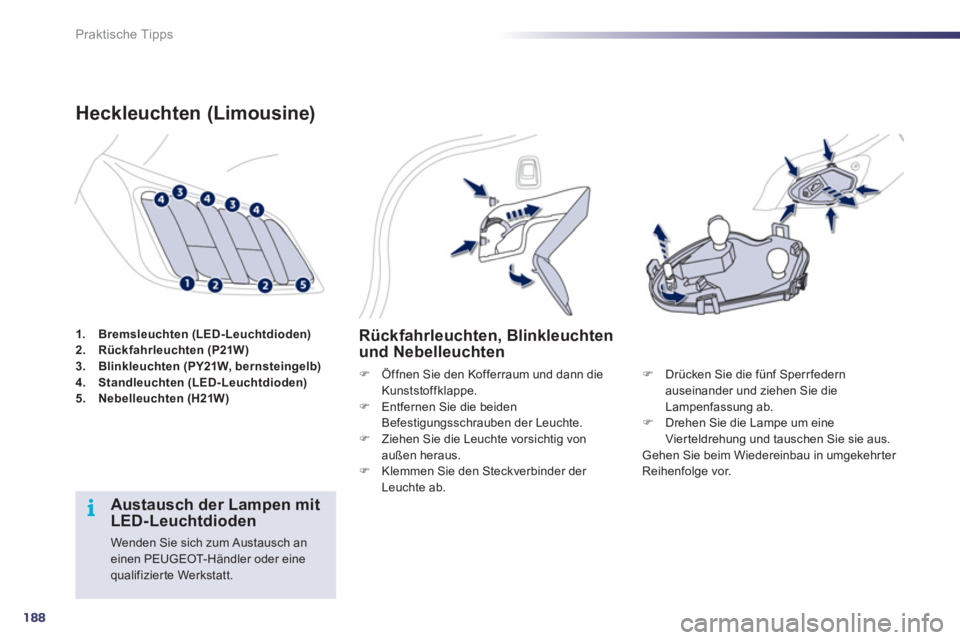

1.
Bremsleuchten (LED-Leuchtdioden)


2.
Rückfahrleuchten (P21W)


3.
Blinkleuchten (PY21W, bernsteingelb)


4.
Standleuchten (LED-Leuchtdioden)


5.
Nebelleuchten (H21W)































Heckleuchten (Limousine)



























Rückfahrleuchten , Blinkleuchten
und Nebelleuchten


)
Öffnen Sie den Kofferraum und dann die
Kunststoffklappe.

)
Entfernen Sie die beiden
Befestigungsschrauben der Leuchte.

)
Ziehen Sie die Leuchte vorsichtig von
außen heraus.

)
Klemmen Sie den Steckverbinder der
Leuchte ab.
)
Drücken Sie die fünf Sperr federn
auseinander und ziehen Sie die
Lampenfassung ab.

)
Drehen Sie die Lampe um eine
Vier teldrehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.




Austausch der Lampen mit
LED-Leuchtdioden
Wenden Sie sich zum Austausch an
einen PEUGEOT-Händler oder eine
qualifizier te Werkstatt.

8
189
i
Praktische Tipps

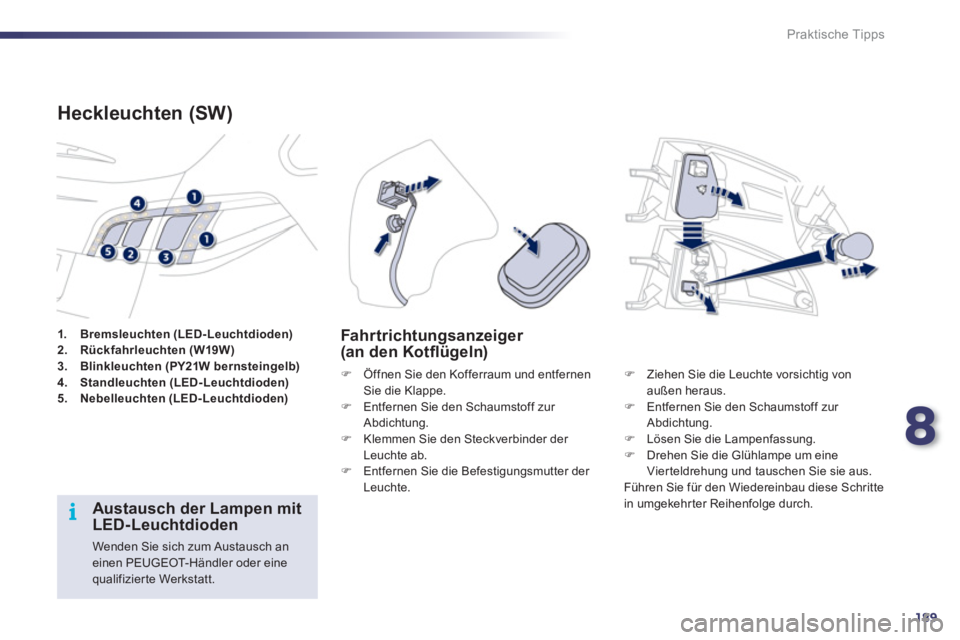

1.
Bremsleuchten (LED-Leuchtdioden)


2.
Rückfahrleuchten (W19W)


3.
Blinkleuchten (PY21W bernsteingelb)


4.
Standleuchten (LED-Leuchtdioden)


5.
Nebelleuchten (LED-Leuchtdioden)































Heckleuchten (SW)



)
Öffnen Sie den Kofferraum und entfernen
Sie die Klappe.

)
Entfernen Sie den Schaumstoff zur
Abdichtung.

)
Klemmen Sie den Steckverbinder der
Leuchte ab.

)
Entfernen Sie die Befestigungsmutter der
Leuchte.




























Fahrtrichtungsanzeiger
(an den Kotfl ügeln)


)
Ziehen Sie die Leuchte vorsichtig von
außen heraus.

)
Entfernen Sie den Schaumstoff zur
Abdichtung.

)
Lösen Sie die Lampenfassung.

)
Drehen Sie die Glühlampe um eine
Vier teldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.



Austausch der Lampen mit
LED-Leuchtdioden
Wenden Sie sich zum Austausch an
einen PEUGEOT-Händler oder eine
qualifizier te Werkstatt.

190
Praktische Tipps

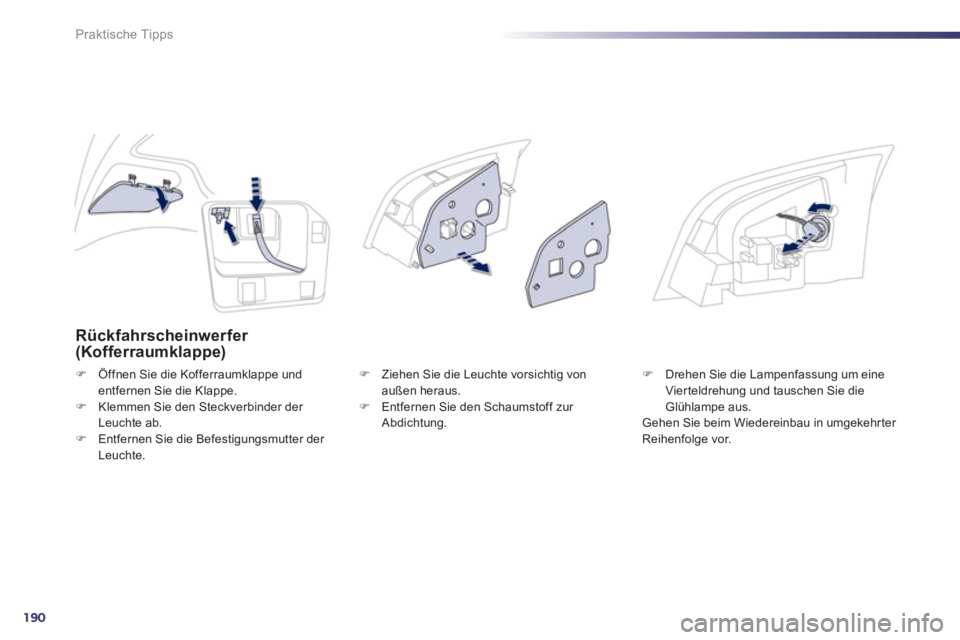

Rückfahrscheinwerfer
(Kofferraumklappe)


)
Öffnen Sie die Kofferraumklappe und
entfernen Sie die Klappe.

)
Klemmen Sie den Steckverbinder der
Leuchte ab.

)
Entfernen Sie die Befestigungsmutter der
Leuchte.
)
Ziehen Sie die Leuchte vorsichtig von
außen heraus.

)
Entfernen Sie den Schaumstoff zur
Abdichtung.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und tauschen Sie die
Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
