2011 Peugeot 508 Betriebsanleitung (in German)

4
95
i
Fahrbetrieb

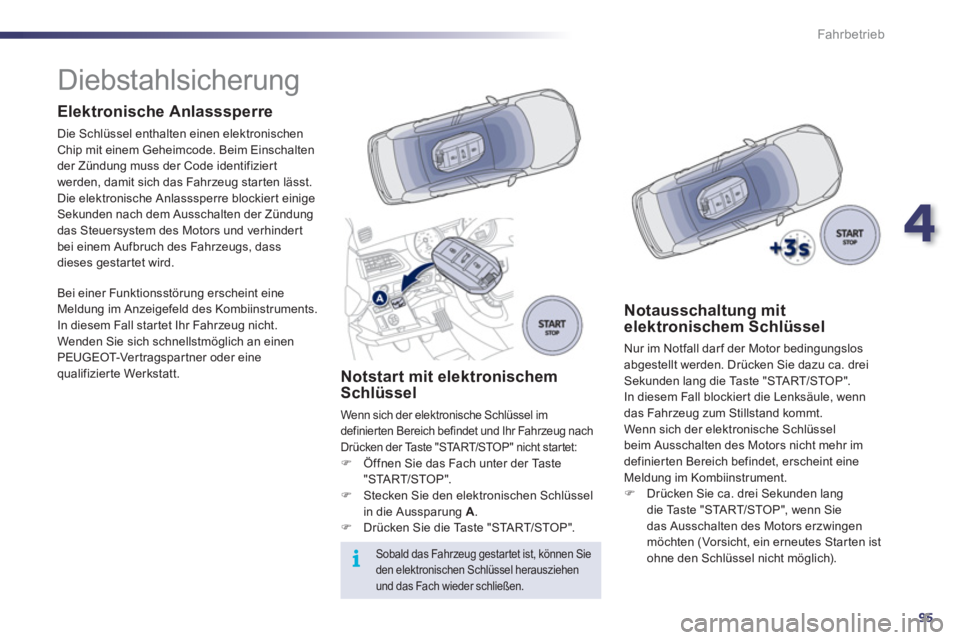

Diebstahlsicherung


Elektronische Anlasssperre

Die Schlüssel enthalten einen elektronischen
Chip mit einem Geheimcode. Beim Einschalten
der Zündung muss der Code identifizier t
werden, damit sich das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockier t einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhinder t
bei einem Aufbruch des Fahrzeugs, dass
dieses gestar tet wird.
Bei einer Funktionsstörung erscheint eine
Meldung im Anzeigefeld des Kombiinstruments.
In diesem Fall startet Ihr Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an einen
PEUGEOT-Vertragspartner oder eine
qualifizier te Werkstatt.




Notstart mit elektronischem
Schlüssel
Wenn sich der elektronische Schlüssel im
definierten Bereich befindet und Ihr Fahrzeug nach
Drücken der Taste "START/STOP" nicht star tet:


)
Öffnen Sie das Fach unter der Taste
"START/STOP".

)
Stecken Sie den elektronischen Schlüssel
in die Aussparung A
.

)
Drücken Sie die Taste "START/STOP".

Sobald das Fahrzeug gestartet ist, können Sie
den elektronischen Schlüssel herausziehen
und das Fach wieder schließen.


Notausschaltung mit
elektronischem Schlüssel
Nur im Notfall dar f der Motor bedingungslos
abgestellt werden. Drücken Sie dazu ca. drei
Sekunden lang die Taste "START/STOP".
In diesem Fall blockiert die Lenksäule, wenn
das Fahrzeug zum Stillstand kommt.
Wenn sich der elektronische Schlüssel
beim Ausschalten des Motors nicht mehr im
definierten Bereich befindet, erscheint eine
Meldung im Kombiinstrument.


)
Drücken Sie ca. drei Sekunden lang
die Taste "START/STOP", wenn Sie
das Ausschalten des Motors erzwingen
möchten (Vorsicht, ein erneutes Star ten ist
ohne den Schlüssel nicht möglich).

96
!
!
Fahrbetrieb

Bei niedrigen Temperaturen (Frost) und
beim Abschleppen (Panne, Wohnwagen
etc.) sollte die Feststellbremse
möglichst nicht angezogen werden.
Dazu sollten Sie die automatischen
Funktionen deaktivieren oder die
Feststellbremse manuell lösen.



Bitte stellen Sie vor Verlassen des
Fahrzeuges sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument und
am Hebel A
ununterbrochen leuchten.



Die elektrische Feststellbremse ver fügt über
zwei Funktionsarten:


- Automatisches Anziehen/Lösen


Das Anziehen er folgt automatisch
bei Motorstillstand, das Lösen er folgt
automatisch, wenn sich das Fahrzeug in
Bewegung setzt (standardmäßig aktiviert),

- Manuelles Lösen/Anziehen


Zum manuellen Anziehen der
Feststellbremse ziehen Sie den Hebel A
.
Zum manuellen Lösen der Feststellbremse
drücken Sie den Hebel und lassen Sie ihn
dann los. Treten Sie dabei auf die Bremse.
Beim Öffnen der Fahrertür ertönt ein
akustisches Signal in Verbindung mit einer
Meldung, wenn die Bremse nicht angezogen ist.



Programmierung des Modus

Je nach Vertriebsland des Fahrzeugs können
das automatische Anziehen der Bremse bei
Ausschalten des Motors und das automatische
Anziehen der Bremse bei beginnender
Fahrzeugbewegung deaktiviert werden.
Zum Anziehen der Feststellbremse bei
Fahrzeugstillstand mit laufendem oder
ausgeschaltetem Motor die Betätigung A anziehen
.


Manuelles Anziehen

Die Aktivierung/Deaktivierung erfolgt
über das Menü im Anzeigefeld des
Kombiinstruments.
Das Anziehen und Lösen der Feststellbremse
er folgt dann manuell. Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:


-
Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür mit laufendem Motor
ertönt ein Signalton und eine Meldung wird
angezeigt, wenn die Feststellbremse nicht
angezogen ist. Dies gilt nicht, wenn sich bei
einem Automatikgetriebe der Wählhebel in
Position P
(Park) befindet.









Elektrische Feststellbremse

Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet, ist der
automatische Modus deaktiviert.

4
97
!
i
Fahrbetrieb
Zum Lösen der Feststellbremse bei
eingeschalteter Zündung oder laufendem Motor
auf das Bremspedal treten
und den Hebel A



drücken
und dann wieder loslassen.
Das vollständige Lösen der Feststellbremse
wird folgendermaßen angezeigt:

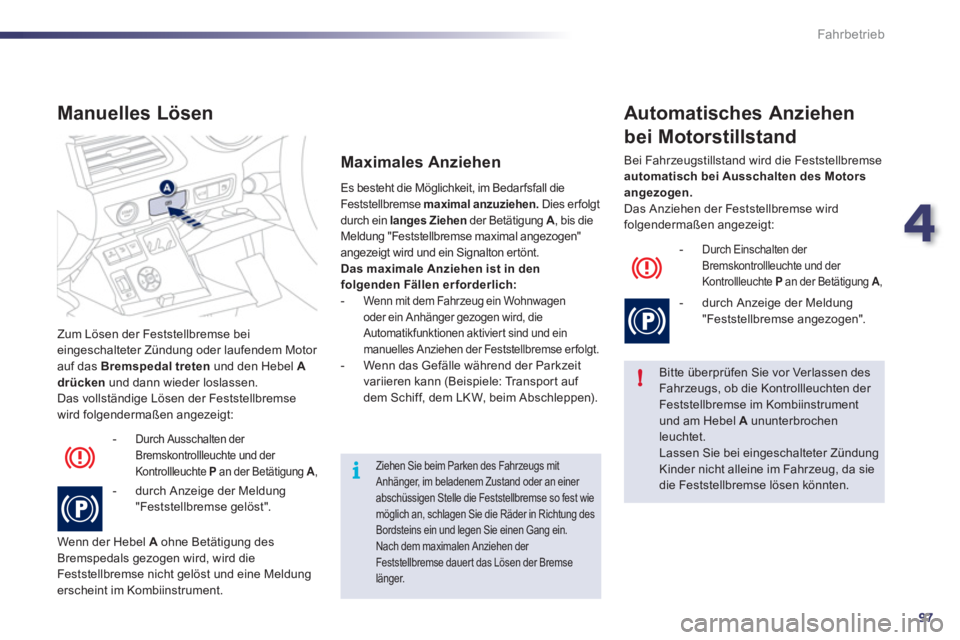

Manuelles Lösen



- Durch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn der Hebel A
ohne Betätigung des
Bremspedals gezogen wird, wird die
Feststellbremse nicht gelöst und eine Meldung
erscheint im Kombiinstrument.


Es besteht die Möglichkeit, im Bedar fsfall die
Feststellbremse maximal anzuziehen.
Dies erfolgt
durch ein langes Ziehen
der Betätigung A
, bis die
Meldung "Feststellbremse maximal angezogen"
angezeigt wird und ein Signalton ertönt.

Das maximale Anziehen ist in den
folgenden Fällen erforderlich:



-
Wenn mit dem Fahrzeug ein Wohnwagen
oder ein Anhänger gezogen wird, die
Automatikfunktionen aktivier t sind und ein
manuelles Anziehen der Feststellbremse er folgt.

- Wenn das Gefälle während der Parkzeit
variieren kann (Beispiele: Transport auf
dem Schiff, dem LK W, beim Abschleppen).



Maximales Anziehen


Bitte überprüfen Sie vor Verlassen des
Fahrzeugs, ob die Kontrollleuchten der
Feststellbremse im Kombiinstrument
und am Hebel A
ununterbrochen
leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie
die Feststellbremse lösen könnten.



Automatisches Anziehen
bei Motorstillstand


- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse angezogen". Bei Fahrzeugstillstand wird die Feststellbremse
automatisch bei Ausschalten des Motors
angezogen.

Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:

Ziehen Sie beim Parken des Fahrzeugs mit
Anhänger, im beladenem Zustand oder an einer
abschüssigen Stelle die Feststellbremse so fest wie
möglich an, schlagen Sie die Räder in Richtung des
Bordsteins ein und legen Sie einen Gang ein.
Nach dem maximalen Anziehen der
Feststellbremse dauer t das Lösen der Bremse
länger.

98
!!
Fahrbetrieb

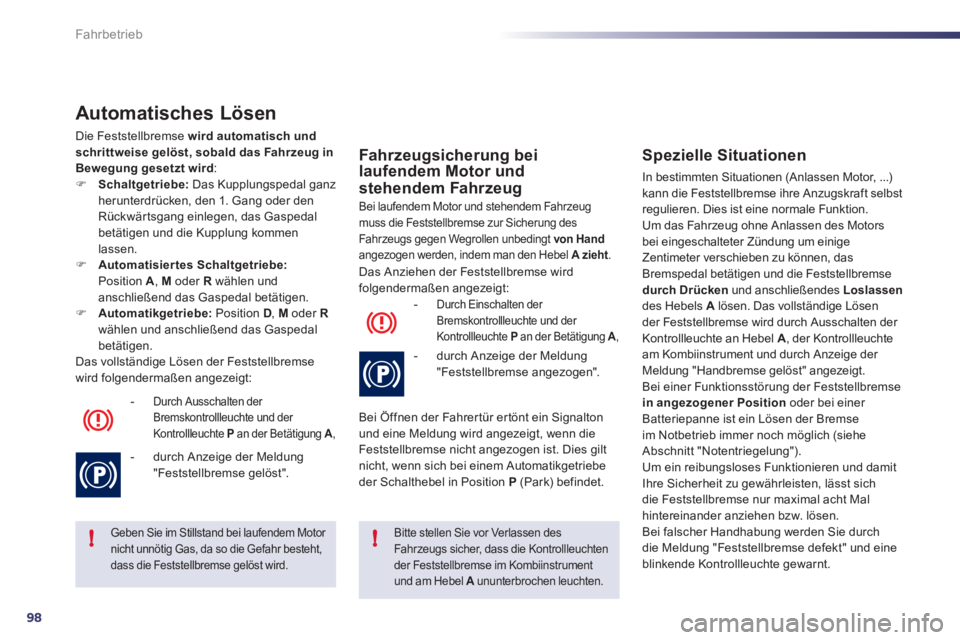

Automatisches Lösen

Die Feststellbremse wird automatisch und
schrittweise gelöst, sobald das Fahrzeug in
Bewegung gesetzt wird
:


)
Schaltgetriebe:
Das Kupplungspedal ganz
herunterdrücken, den 1. Gang oder den
Rückwärtsgang einlegen, das Gaspedal
betätigen und die Kupplung kommen
lassen.

)
Automatisiertes Schaltgetriebe:

Position A
, M
oder R
wählen und
anschließend das Gaspedal betätigen.

)
Automatikgetriebe:
Position D
, M
oder R

wählen und anschließend das Gaspedal
betätigen.
Das vollständige Lösen der Feststellbremse
wird folgendermaßen angezeigt:


-
Durch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse gelöst".


Geben Sie im Stillstand bei laufendem Motor
nicht unnötig Gas, da so die Gefahr besteht,
dass die Feststellbremse gelöst wird.



Bitte stellen Sie vor Verlassen des
Fahrzeugs sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
und am Hebel A
ununterbrochen leuchten.




Fahrzeugsicherung bei
laufendem Motor und
stehendem Fahrzeug
Bei laufendem Motor und stehendem Fahrzeug
muss die Feststellbremse zur Sicherung des
Fahrzeugs gegen Wegrollen unbedingt von Hand
angezogen werden, indem man den Hebel A zieht
.

Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:


-
Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrertür ertönt ein Signalton
und eine Meldung wird angezeigt, wenn die
Feststellbremse nicht angezogen ist. Dies gilt
nicht, wenn sich bei einem Automatikgetriebe
der Schalthebel in Position P
(Park) befindet.


Spezielle Situationen

In bestimmten Situationen (Anlassen Motor, ...)
kann die Feststellbremse ihre Anzugskraft selbst
regulieren. Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des Motors
bei eingeschalteter Zündung um einige
Zentimeter verschieben zu können, das
Bremspedal betätigen und die Feststellbremse
durch Drücken
und anschließendes Loslassen
des Hebels A
lösen. Das vollständige Lösen
der Feststellbremse wird durch Ausschalten der
Kontrollleuchte an Hebel A
, der Kontrollleuchte
am Kombiinstrument und durch Anzeige der
Meldung "Handbremse gelöst" angezeigt.

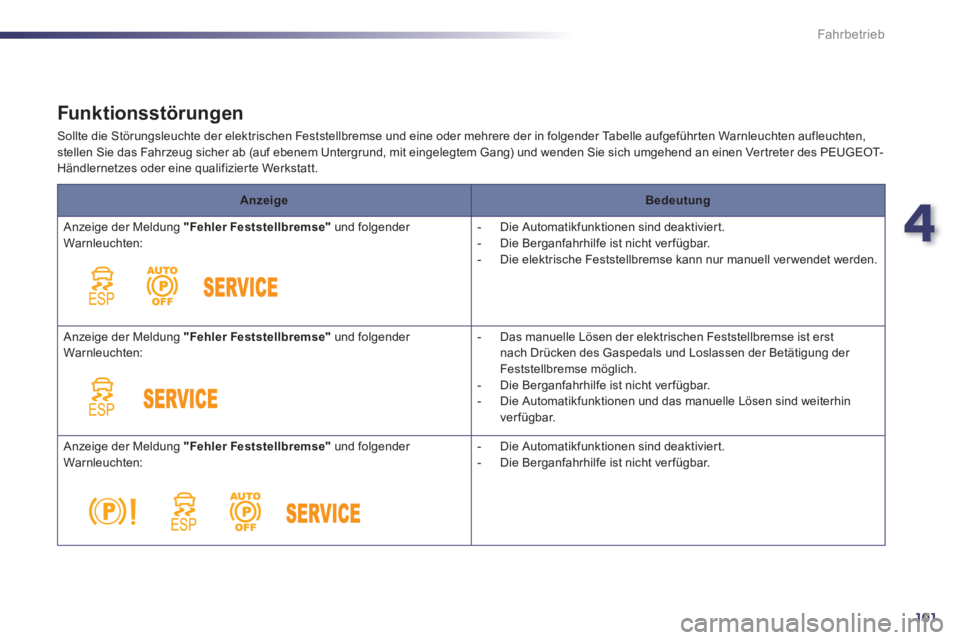

Bei einer Funktionsstörung der Feststellbremse
in angezogener Position
oder bei einer
Batteriepanne ist ein Lösen der Bremse
im Notbetrieb immer noch möglich (siehe
Abschnitt "Notentriegelung").
Um ein reibungsloses Funktionieren und damit
Ihre Sicherheit zu gewährleisten, lässt sich
die Feststellbremse nur maximal acht Mal
hintereinander anziehen bzw. lösen.
Bei falscher Handhabung werden Sie durch
die Meldung "Feststellbremse defekt" und eine
blinkende Kontrollleuchte gewarnt.

4
99
!
Fahrbetrieb

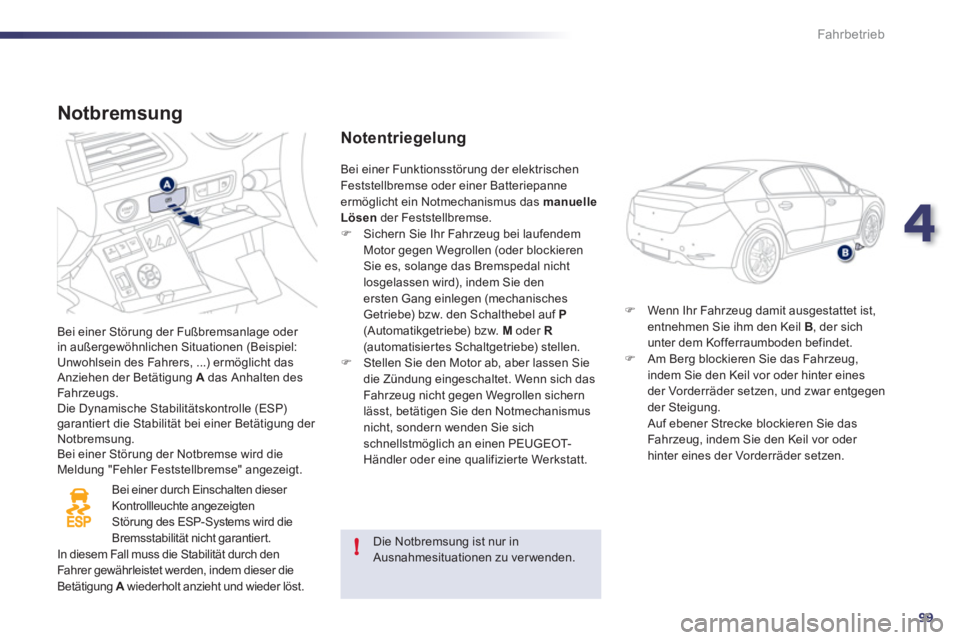

Notbremsung

Bei einer Störung der Fußbremsanlage oder
in außergewöhnlichen Situationen (Beispiel:
Unwohlsein des Fahrers, ...) ermöglicht das
Anziehen der Betätigung A
das Anhalten des
Fahr zeugs.
Die Dynamische Stabilitätskontrolle (ESP)
garantiert die Stabilität bei einer Betätigung der
Notbremsung.
Bei einer Störung der Notbremse wird die
Meldung "Fehler Feststellbremse" angezeigt.

Bei einer durch Einschalten dieser
Kontrollleuchte angezeigten
Störung des ESP-Systems wird die
Bremsstabilität nicht garantiert.
In diesem Fall muss die Stabilität durch den
Fahrer gewährleistet werden, indem dieser die
Betätigung A
wiederholt anzieht und wieder löst.








Notentriegelung


)
Wenn Ihr Fahrzeug damit ausgestattet ist,
entnehmen Sie ihm den Keil B
, der sich
unter dem Kofferraumboden befindet.

)
Am Berg blockieren Sie das Fahrzeug,
indem Sie den Keil vor oder hinter eines
der Vorderräder setzen, und zwar entgegen
der Steigung.
Auf ebener Strecke blockieren Sie das
Fahrzeug, indem Sie den Keil vor oder
hinter eines der Vorderräder setzen. Bei einer Funktionsstörung der elektrischen
Feststellbremse oder einer Batteriepanne
ermöglicht ein Notmechanismus das manuelle
Lösen
der Feststellbremse.


)
Sichern Sie Ihr Fahrzeug bei laufendem
Motor gegen Wegrollen (oder blockieren
Sie es, solange das Bremspedal nicht
losgelassen wird), indem Sie den
ersten Gang einlegen (mechanisches
Getriebe) bzw. den Schalthebel auf P

(Automatikgetriebe) bzw. M
oder R

(automatisiertes Schaltgetriebe) stellen.

)
Stellen Sie den Motor ab, aber lassen Sie
die Zündung eingeschaltet. Wenn sich das
Fahrzeug nicht gegen Wegrollen sichern
lässt, betätigen Sie den Notmechanismus
nicht, sondern wenden Sie sich
schnellstmöglich an einen PEUGEOT-
Händler oder eine qualifizier te Werkstatt.

Die Notbremsung ist nur in
Ausnahmesituationen zu verwenden.

100
!
Fahrbetrieb

)
Ergreifen Sie den Rand des Balgs unter der
Platine des Gangschalthebels.

)
Lösen Sie die Platine, indem Sie die
(darunter befindlichen) Sperr federn
auseinanderbiegen, und heben Sie dann
Platine und Balg insgesamt heraus.
Nach einer Notentriegelung ist ein
Festhalten des Fahrzeugs nicht
mehr gewährleistet. Denn sobald die
mechanische Notentriegelung begonnen
hat, lässt sich die Feststellbremse nicht
mehr manuell anziehen.
Betätigen Sie auf keinen Fall den Hebel A
oder den Schalter zum Ausschalten/Star ten
des Motors, wenn eine Notentriegelung
vorgenommen wurde.
Wenden Sie sich in diesem Fall an einen
Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Werkstatt.
Es ist nicht möglich, die Feststellbremse
mit dem Hebel C
anzuziehen.
Um die elektrische Feststellbremse
wieder zu aktivieren (nach Beheben der
Funktionsstörung oder der Batteriepanne),
ziehen Sie den Hebel A
so lange an, bis
die Kontrollleuchte für die Feststellbremse
(!) im Kombiinstrument blinkt, ziehen Sie
dann den Hebel ein zweites Mal an, bis die
Kontrollleuchte ununterbrochen leuchtet.

)
Drehen Sie Platine und Balg insgesamt,
um an den Hebel zu gelangen.

)
Ziehen sie kräftig am Hebel C
, um die
Bremse zu lösen. Ein lautes Klopfgeräusch
bestätigt das Lösen der Bremse.

)
Vergewissern Sie sich, dass der Hebel
richtig in seiner Halterung sitzt.

)
Setzen Sie Platine und Balg wieder ein.

4
101
Fahrbetrieb

Funk tionsstör ungen

Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten Warnleuchten aufleuchten,
stellen Sie das Fahrzeug sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden Sie sich umgehend an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt.


Anzeige



Bedeutung


Anzeige der Meldung "Fehler Feststellbremse"
und folgender
Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht ver fügbar.

- Die elektrische Feststellbremse kann nur manuell ver wendet werden.
Anzeige der Meldung "Fehler Feststellbremse"
und folgender
Warnleuchten:

- Das manuelle Lösen der elektrischen Feststellbremse ist erst
nach Drücken des Gaspedals und Loslassen der Betätigung der
Feststellbremse möglich.

- Die Berganfahrhilfe ist nicht ver fügbar.

- Die Automatikfunktionen und das manuelle Lösen sind weiterhin
verfügbar.
Anzeige der Meldung "Fehler Feststellbremse"
und folgender
Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht ver fügbar.

102
Fahrbetrieb


Anzeige



Bedeutung



Anziehen der elektrischen Feststellbremse:


)
Halten Sie an und schalten Sie die Zündung aus.

)
Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der
Anzugsvorgang abgeschlossen ist.

)
Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten
der elektrischen Feststellbremse aufleuchten.
Das Anziehen dauer t länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:


)
Schalten Sie die Zündung ein.

)
Drücken Sie die Betätigung und halten Sie sie etwa 3 Sekunden in
dieser Position. Lassen Sie sie dann wieder los.

Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten
der Zündung nicht aufleuchten, funktionieren die beschriebenen Vorgehensweisen
nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund ab und lassen Sie es von einem
Vertreter des PEUGEOT-Händlernetzes oder einer qualifizierten Werkstatt untersuchen.
und unter Umständen

blinkend
Anzeige der Meldung "Fehler Feststellbremse"
und folgender
Warnleuchten:


- Nur das automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind ver fügbar.

- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse und
die Notbremsung sind nicht ver fügbar.

und unter Umständen

blinkend
Anzeige der Meldung "Fehler Batterieladung"
:

-
In diesem Fall ist unter Berücksichtigung der Verkehrssituation ein
sofortiger Stopp er forderlich. Halten Sie an und stellen Sie das Fahrzeug
ab (schieben Sie gegebenenfalls einen Unterlegkeil unter eines der Räder).

- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor
abstellen.
