2011 Lancia Ypsilon Manual de Empleo y Cuidado (in Spanish)

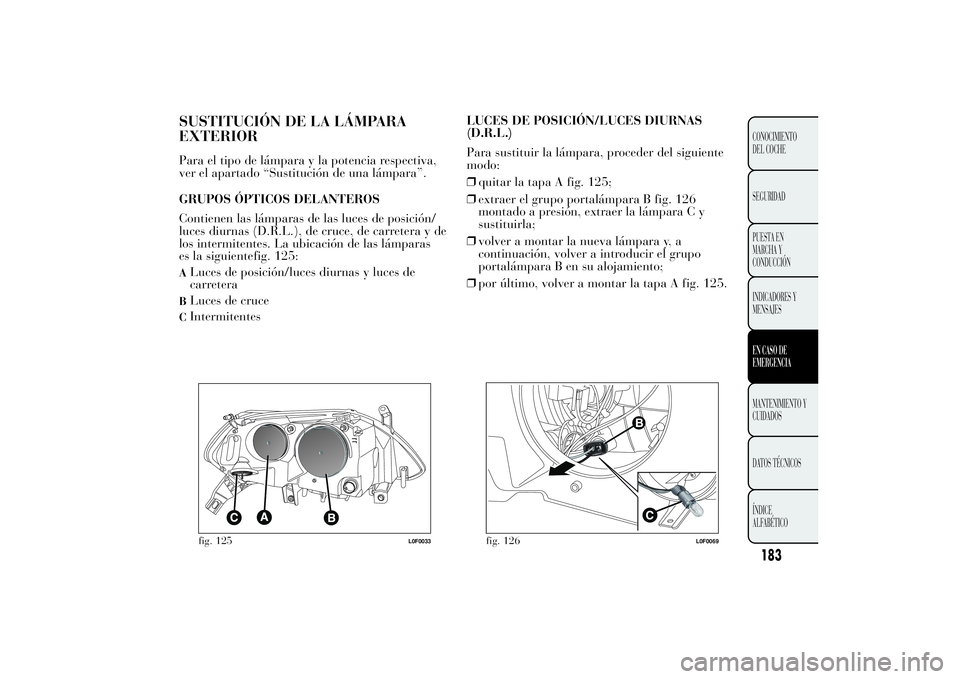

SUSTITUCIÓN DE LA LÁMPARA
EXTERIORPara el tipo de lámpara y la potencia respectiva,
ver el apartado “Sustitución de una lámpara”.
GRUPOS ÓPTICOS DELANTEROS
Contienen las lámparas de las luces de posición/
luces diurnas (D.R.L.), de cruce, de carretera y de
los intermitentes. La ubicación de las lámparas
es la siguientefig. 125:ALuces de posición/luces diurnas y luces de
carreteraBLuces de cruceCIntermitentesLUCES DE POSICIÓN/LUCES DIURNAS
(D.R.L.)
Para sustituir la lámpara, proceder del siguiente
modo:
❒quitar la tapa A fig. 125;
❒extraer el grupo portalámpara B fig. 126
montado a presión, extraer la lámpara C y
sustituirla;
❒volver a montar la nueva lámpara y, a
continuación, volver a introducir el grupo
portalámpara B en su alojamiento;
❒por último, volver a montar la tapa A fig. 125.fig. 125
L0F0033
fig. 126
L0F0069
183CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

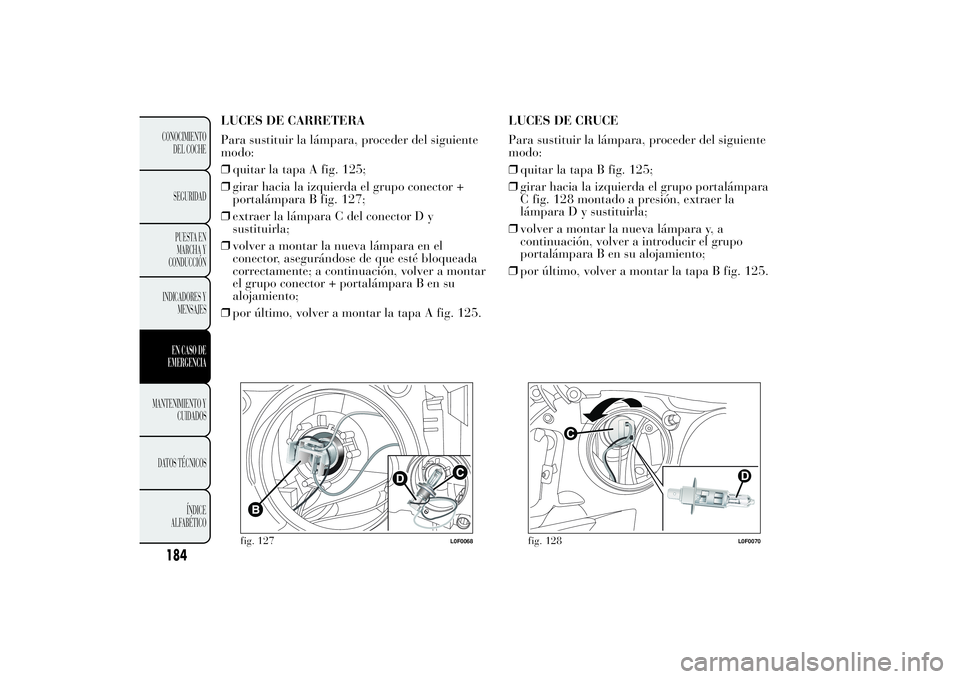

LUCES DE CARRETERA
Para sustituir la lámpara, proceder del siguiente
modo:
❒quitar la tapa A fig. 125;
❒girar hacia la izquierda el grupo conector +
portalámpara B fig. 127;
❒extraer la lámpara C del conector D y
sustituirla;
❒volver a montar la nueva lámpara en el
conector, asegurándose de que esté bloqueada
correctamente; a continuación, volver a montar
el grupo conector + portalámpara B en su
alojamiento;
❒por último, volver a montar la tapa A fig. 125.LUCES DE CRUCE
Para sustituir la lámpara, proceder del siguiente
modo:
❒quitar la tapa B fig. 125;
❒girar hacia la izquierda el grupo portalámpara
C fig. 128 montado a presión, extraer la
lámpara D y sustituirla;
❒volver a montar la nueva lámpara y, a
continuación, volver a introducir el grupo
portalámpara B en su alojamiento;
❒por último, volver a montar la tapa B fig. 125.
fig. 127
L0F0068
fig. 128
L0F0070
184CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

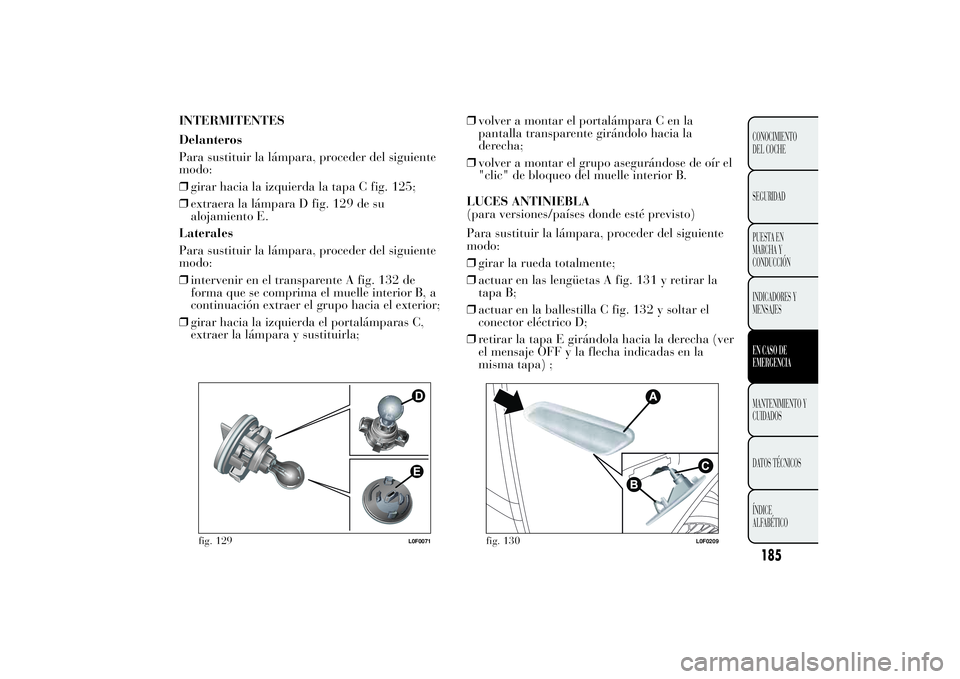

INTERMITENTES
Delanteros
Para sustituir la lámpara, proceder del siguiente
modo:
❒girar hacia la izquierda la tapa C fig. 125;
❒extraera la lámpara D fig. 129 de su
alojamiento E.
Laterales
Para sustituir la lámpara, proceder del siguiente
modo:
❒intervenir en el transparente A fig. 132 de
forma que se comprima el muelle interior B, a
continuación extraer el grupo hacia el exterior;
❒girar hacia la izquierda el portalámparas C,
extraer la lámpara y sustituirla;❒volver a montar el portalámpara C en la
pantalla transparente girándolo hacia la
derecha;
❒volver a montar el grupo asegurándose de oír el
"clic" de bloqueo del muelle interior B.
LUCES ANTINIEBLA
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder del siguiente
modo:
❒girar la rueda totalmente;
❒actuar en las lengüetas A fig. 131 y retirar la
tapa B;
❒actuar en la ballestilla C fig. 132 y soltar el
conector eléctrico D;
❒retirar la tapa E girándola hacia la derecha (ver
el mensaje OFF y la flecha indicadas en la
misma tapa) ;
fig. 129
L0F0071
fig. 130
L0F0209
185CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

❒soltar las ballestillas F fig. 133 soltándolas hacia
el exterior;❒soltar el conector G fig. 134 y sustituir la
lámpara H;
❒volver a montar la nueva lámpara y realizar el
procedimiento con respecto a las anteriores
indicaciones.
fig. 131
L0F0205
fig. 132
L0F0206
fig. 133
L0F0207
fig. 134
L0F0208
186CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

GRUPOS ÓPTICOS TRASEROS
Contienen las lámparas de las luces de posición,
de los intermitentes y de freno. Las luces de la
marcha atrás y los antiniebla traseros se
encuentran en el parachoques trasero.
La ubicación de las lámparas es la siguientefig.
135:AIntermitentesBLuces de freno
INTERMITENTES/LUCES DE FRENO
Para sustituir las lámparas girar el portalámparas
haciaO(open - abierto). Una vez se ha sustituido
la lámpara, girar el portalámparas haciaC(close
- cerrado).
LUCES DE POSICIÓN
Son de LED. Para la sustitución, acudir a la Red
de Asistencia Lancia.
TERCERA LUZ DE FRENO
Son de LED y se encuentran en el portón del
maletero. Para la sustitución, acudir a la Red de
Asistencia Lancia.
fig. 135
L0F0034
187CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

LUZ ANTINIEBLA TRASERA
Para sustituir la lámpara, proceder del siguiente
modo:
❒desde el interno del parachoques girar 1/4 de
vuelta el grupo portalámparas A fig. 136;
❒sacar la lámpara y sustituirla;
❒volver a montar la nueva lámpara y, a
continuación, volver a introducir el grupo
portalámpara en su alojamiento.
ADVERTENCIA
Antes sustituir la lámpara, esperar a
que el silencioso
se haya enfriado:
¡PELIGRO DE QUEMADURAS!LUZ DE MARCHA ATRÁS
Para sustituir la lámpara, proceder del siguiente
modo:
❒desde el interno del parachoques girar 1/4 de
vuelta el grupo portalámparas B fig. 136;
❒sacar la lámpara y sustituirla;
❒volver a montar la nueva lámpara y, a
continuación, volver a introducir el grupo
portalámpara en su alojamiento.
LUCES DE LA MATRÍCULA
Para sustituir las lámparas, proceder del siguiente
modo:
❒retirar el transparente A fig. 137;
❒girar hacia la derecha el portalámparas B fig.
138, extraer la lámpara C y sustituirla;
❒volver a montar el transparente.
fig. 136
L0F0219
fig. 137
L0F0259
188CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

SUSTITUCIÓN DE LA LÁMPARA
INTERIORPara el tipo de lámpara y su potencia, consultar el
apartado “Sustitución de una lámpara”.
PLAFÓN DELANTERO
Para sustituir la lámpara, proceder del siguiente
modo:
❒extraer el plafón A fig. 139 interviniendo en los
puntos indicados por las flechas;
❒abrir la tapa B fig. 140, sustituir las lámparas C
soltando los contactos laterales. A continuación,
asegurarse de que las nuevas lámparas estén
bloqueadas correctamente entre los mismos
contactos;❒volver a cerrar la tapa B fig. 140 y fijar el
plafón A fig. 139 en el mismo alojamiento
asegurándose de que se bloquee correctamente.
fig. 138
L0F0214
fig. 139
L0F0066
fig. 140
L0F0067
189CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO

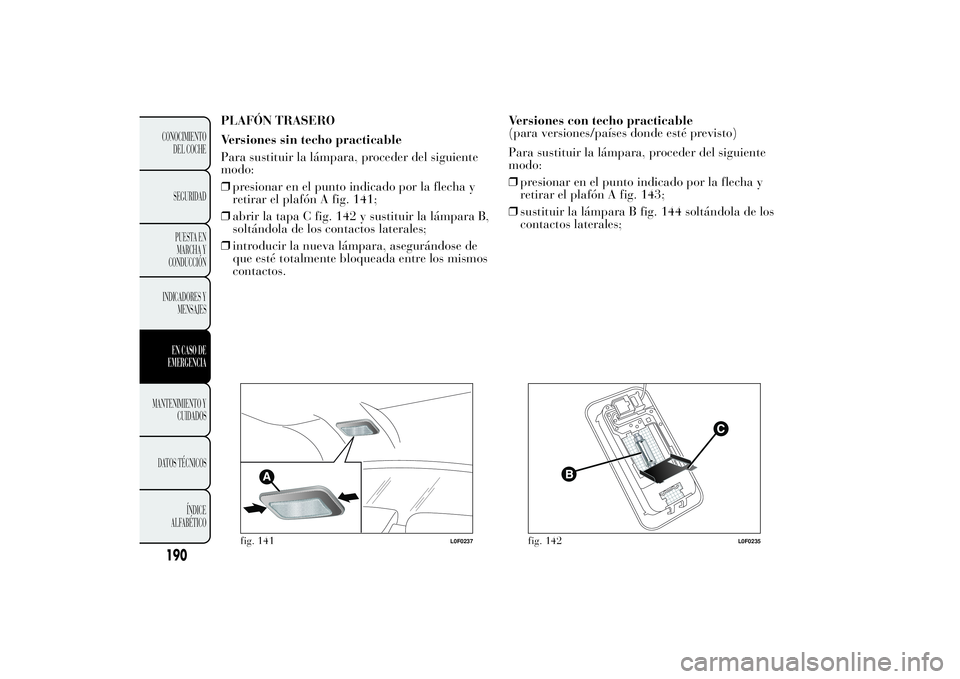

PLAFÓN TRASERO
Versiones sin techo practicable
Para sustituir la lámpara, proceder del siguiente
modo:
❒presionar en el punto indicado por la flecha y
retirar el plafón A fig. 141;
❒abrir la tapa C fig. 142 y sustituir la lámpara B,
soltándola de los contactos laterales;
❒introducir la nueva lámpara, asegurándose de
que esté totalmente bloqueada entre los mismos
contactos.Versiones con techo practicable
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder del siguiente
modo:
❒presionar en el punto indicado por la flecha y
retirar el plafón A fig. 143;
❒sustituir la lámpara B fig. 144 soltándola de los
contactos laterales;
fig. 141
L0F0237
fig. 142
L0F0235
190CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO
