Qué hacer en caso de emergencia
10
6

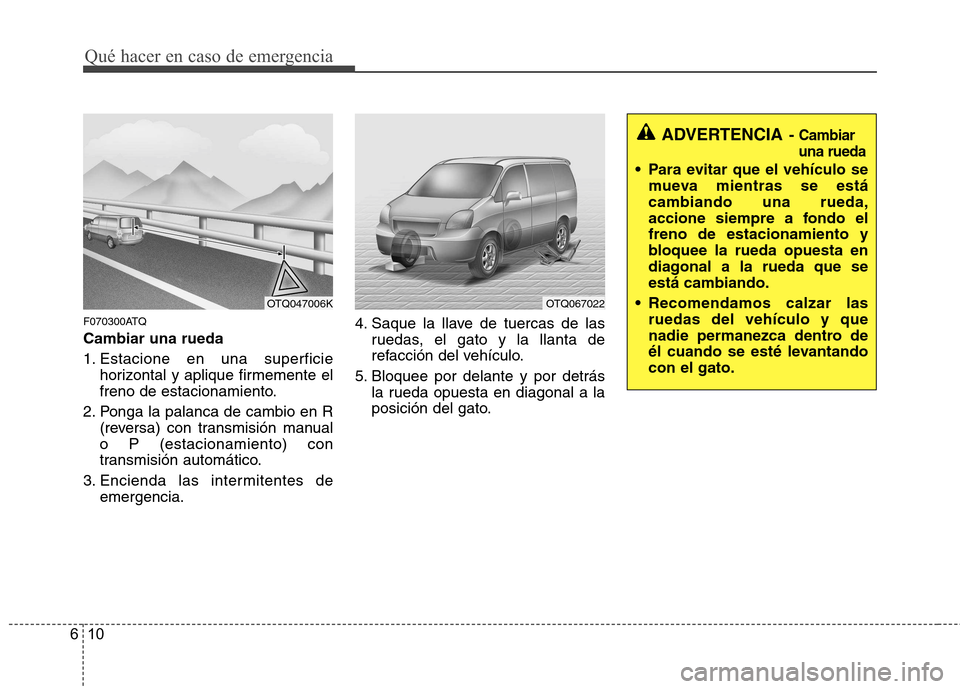

F070300ATQ Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R (reversa) con transmisión manualo P (estacionamiento) con
transmisión automático.
3. Encienda las intermitentes de emergencia. 4. Saque la llave de tuercas de las
ruedas, el gato y la llanta de
refacción del vehículo.
5. Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
OTQ047006KOTQ067022

611
Qué hacer en caso de emergencia

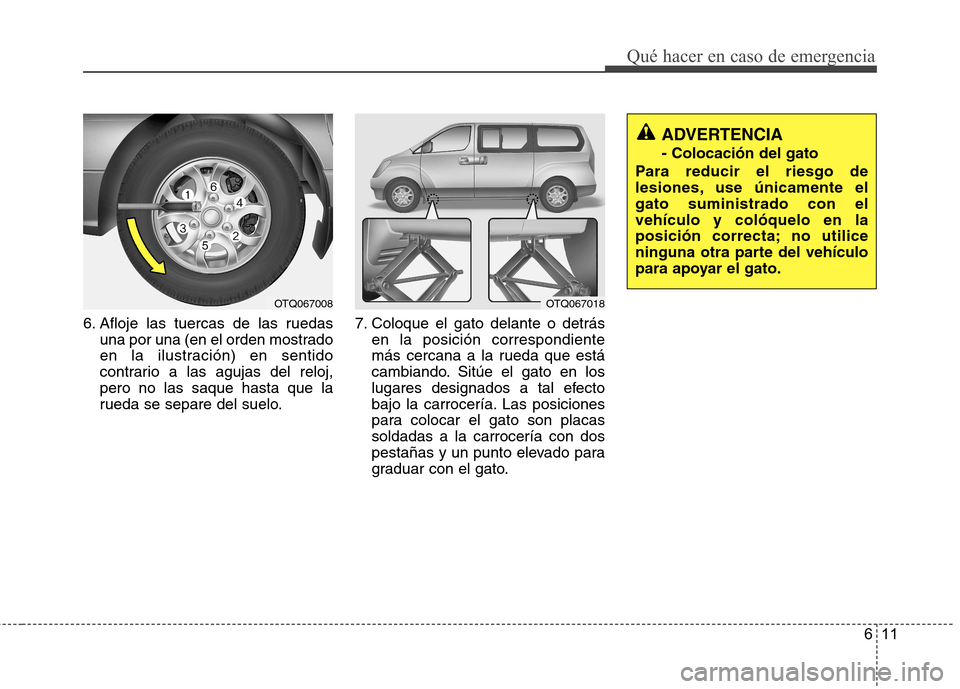

6. Afloje las tuercas de las ruedasuna por una (en el orden mostrado
en la ilustración) en sentido
contrario a las agujas del reloj,pero no las saque hasta que la
rueda se separe del suelo. 7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA - Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OTQ067018OTQ067008

Qué hacer en caso de emergencia
12
6
8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice. 9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para montar la rueda levante la
refacción, alinee los orificios con
los pernos y deslice la rueda
sobre ellos. Si le resulta difícil,
incline ligeramente la rueda y
haga coincidir el orificio superior
de la rueda con el perno superior.
A continuación mueva la ruedahacia adelante y hacia atrás hastaque se deslice sobre los demás
pernos.
ADVERTENCIA
Las llantas pueden tener
bordes afilados. Manéjelos con
cuidado para evitar posibles
lesiones graves. Antes de
colocar la rueda, asegúrese de
que no haya nada en ella (lodo,
chapopote, grava, etc.) quepueda impedir que la rueda
quede sujeta firmemente.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje, se
pueden aflojar las tuercas y
soltarse la rueda. Si se suelta
una rueda, puede perderse el
control del vehículo. Eso puede
traducirse en lesiones graves o
mortales.
OTQ067016

613
Qué hacer en caso de emergencia
10. Para volver a colocar la rueda,sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Lastuercas deben de colocarse (en
el orden indicado en la ilustración
siguiente) con los extremos de
menor diámetro hacia adentro.
Mueva la rueda para comprobar
que está bien asentada y vuelvaa apretar las tuercas con losdedos todo lo que pueda.
11. Baje el vehículo al suelo girando la llave de las tuercas de las
ruedas en sentido contrario a lasagujas del reloj. Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese deque la tuerca asienta completamente
sobre la rueda. No se ponga de pie
sobre la llave ni utilice un tubo para
prolongar el brazo de palanca.
Apriete por tuercas alternativamente
hasta terminar con todas. Después,
vuelva a comprobar el apriete de
todas ellas. Después de cambiar una
rueda, haga que un técnico apriete
las tuercas con el par adecuado, tan
pronto como sea posible. Par de apriete de las tuercas delas ruedas
9~11 kg.m (65 ~ 79 lb.ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire de la llanta. Si lapresión es menor que larecomendada, conduzca despacio
hasta la estación de servicio máspróxima e infle las llantas hasta la
presión correcta. Si es excesiva,ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón dela válvula después de comprobar o
ajustar la presión de las llantas. Si nopone el tapón, puede salirse aire de
la llanta. Si pierde el tapón de laválvula, compre otro tan pronto
como sea posible. Después de haber cambiado las
ruedas, asegure siempre la rueda
ponchada en su sitio y vuelva a
guardar el gato y las herramientasen su lugar habitual.
OTQ067011

Qué hacer en caso de emergencia
14
6

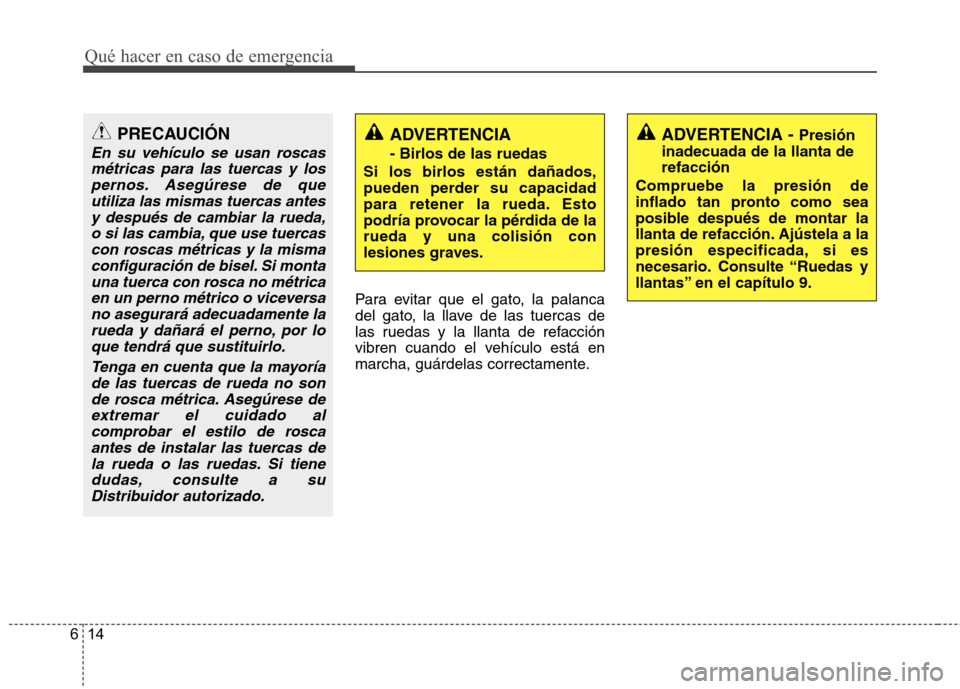

Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la llanta de refacción
vibren cuando el vehículo está en
marcha, guárdelas correctamente.
PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y lospernos. Asegúrese de que utiliza las mismas tuercas antesy después de cambiar la rueda,o si las cambia, que use tuercas con roscas métricas y la mismaconfiguración de bisel. Si montauna tuerca con rosca no métrica en un perno métrico o viceversano asegurará adecuadamente larueda y dañará el perno, por loque tendrá que sustituirlo.
Tenga en cuenta que la mayoríade las tuercas de rueda no sonde rosca métrica. Asegúrese deextremar el cuidado alcomprobar el estilo de rosca antes de instalar las tuercas dela rueda o las ruedas. Si tienedudas, consulte a su Distribuidor autorizado.
ADVERTENCIA - Birlos de las ruedas
Si los birlos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de larueda y una colisión con
lesiones graves.ADVERTENCIA - Presión
inadecuada de la llanta de refacción
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
llanta de refacción. Ajústela a la
presión especificada, si es
necesario. Consulte “Ruedas y
llantas” en el capítulo 9.

615
Qué hacer en caso de emergencia

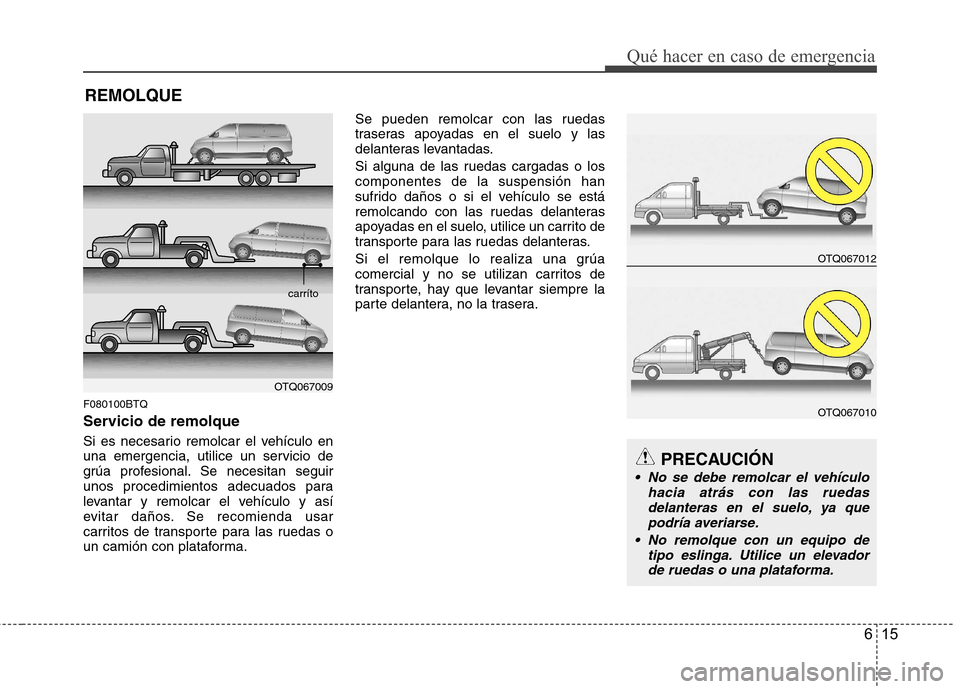

REMOLQUE
F080100BTQ
Servicio de remolque
Si es necesario remolcar el vehículo en
una emergencia, utilice un servicio de
grúa profesional. Se necesitan seguir
unos procedimientos adecuados para
levantar y remolcar el vehículo y así
evitar daños. Se recomienda usar
carritos de transporte para las ruedas o
un camión con plataforma. Se pueden remolcar con las ruedas
traseras apoyadas en el suelo y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
PRECAUCIÓN
No se debe remolcar el vehículo
hacia atrás con las ruedas
delanteras en el suelo, ya que podría averiarse.
No remolque con un equipo de tipo eslinga. Utilice un elevadorde ruedas o una plataforma.
OTQ067009 carríto
OTQ067012
OTQ067010

Qué hacer en caso de emergencia
16
6
Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave en la posición ACC.
2. Coloque la palanca de cambios en la
posición N (punto muerto).
3. Suelte el freno de estacionamiento.
F080200ATQ
Montaje del gancho de remolque
(delantero, opcional)
1. Desmonte el enganche de remolquede la caja de herramientas.
2. Desmonte la cubierta del agujero del gancho delantero girándolo. 3. Monte el gancho y gírelo en el sentido
de las agujas del reloj hasta apretarlo bien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo necesite.
PRECAUCIÓN
Si no coloca la palanca de cambios
en la posición N (neutral) podríadañar la caja de cambios.
OTQ067019OTQ067020

617
Qué hacer en caso de emergencia
F080300AEN

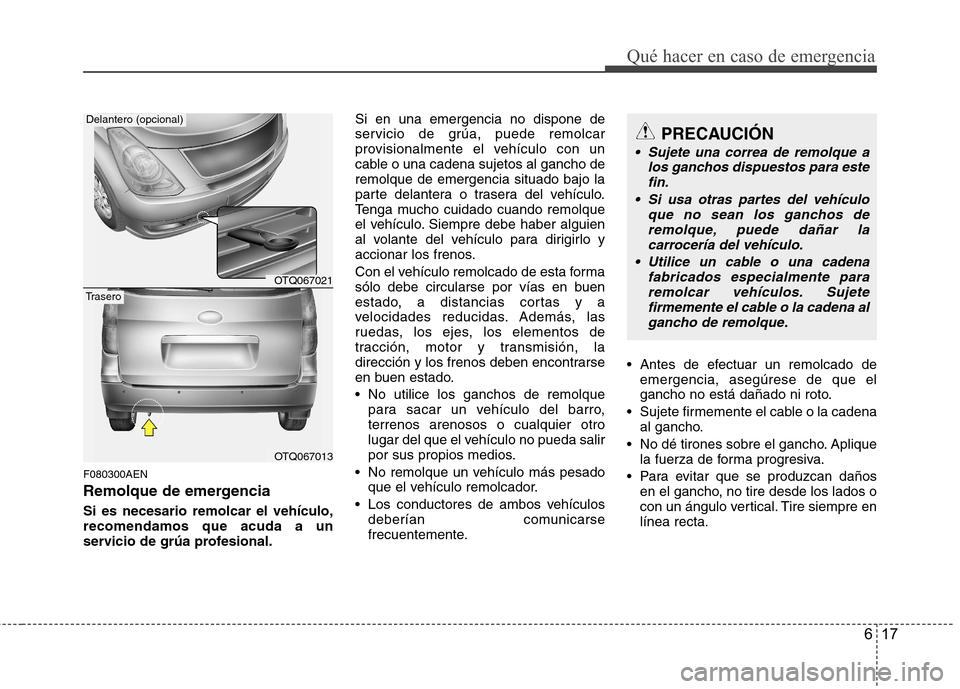

Remolque de emergencia Si es necesario remolcar el vehículo, recomendamos que acuda a un
servicio de grúa profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho deremolque de emergencia situado bajo la
parte delantera o trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías en buen
estado, a distancias cortas y a
velocidades reducidas. Además, las
ruedas, los ejes, los elementos de
tracción, motor y transmisión, la
dirección y los frenos deben encontrarse
en buen estado.
No utilice los ganchos de remolque
para sacar un vehículo del barro, terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado que el vehículo remolcador.
Los conductores de ambos vehículos deberían comunicarse
frecuentemente. Antes de efectuar un remolcado de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena al gancho.
No dé tirones sobre el gancho. Aplique la fuerza de forma progresiva.
Para evitar que se produzcan daños en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre enlínea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para estefin.
Si usa otras partes del vehículo que no sean los ganchos deremolque, puede dañar la carrocería del vehículo.
Utilice un cable o una cadena fabricados especialmente pararemolcar vehículos. Sujetefirmemente el cable o la cadena al gancho de remolque.
OTQ067021
OTQ067013
Delantero (opcional)
Trasero
