2011 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

23
Su vehículo de un vistazo

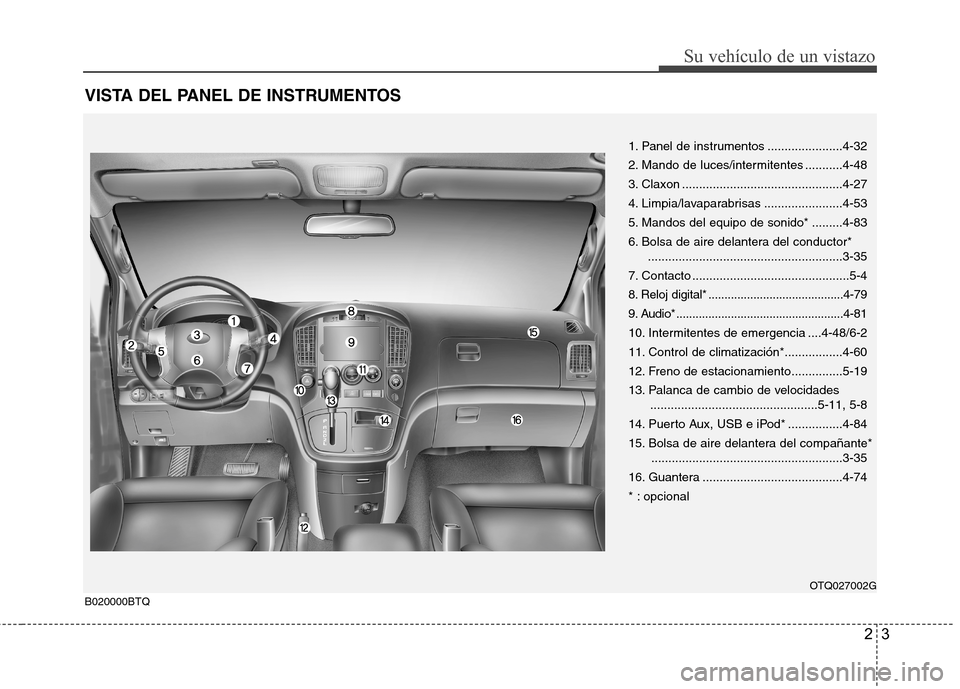

VISTA DEL PANEL DE INSTRUMENTOS
B020000BTQ1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Claxon ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Mandos del equipo de sonido* .........4-83
6. Bolsa de aire delantera del conductor*
.........................................................3-35
7. Contacto ..............................................5-4
8. Reloj digital* ..........................................4-79
9. Audio*....................................................4-81
10. Intermitentes de emergencia ....4-48/6-2
11. Control de climatización*.................4-60
12. Freno de estacionamiento...............5-19
13. Palanca de cambio de velocidades .................................................5-11, 5-8
14. Puerto Aux, USB e iPod* ................4-84
15. Bolsa de aire delantera del compañante* ........................................................3-35
16. Guantera .........................................4-74
* : opcional
OTQ027002G

Su vehículo de un vistazo
4
2

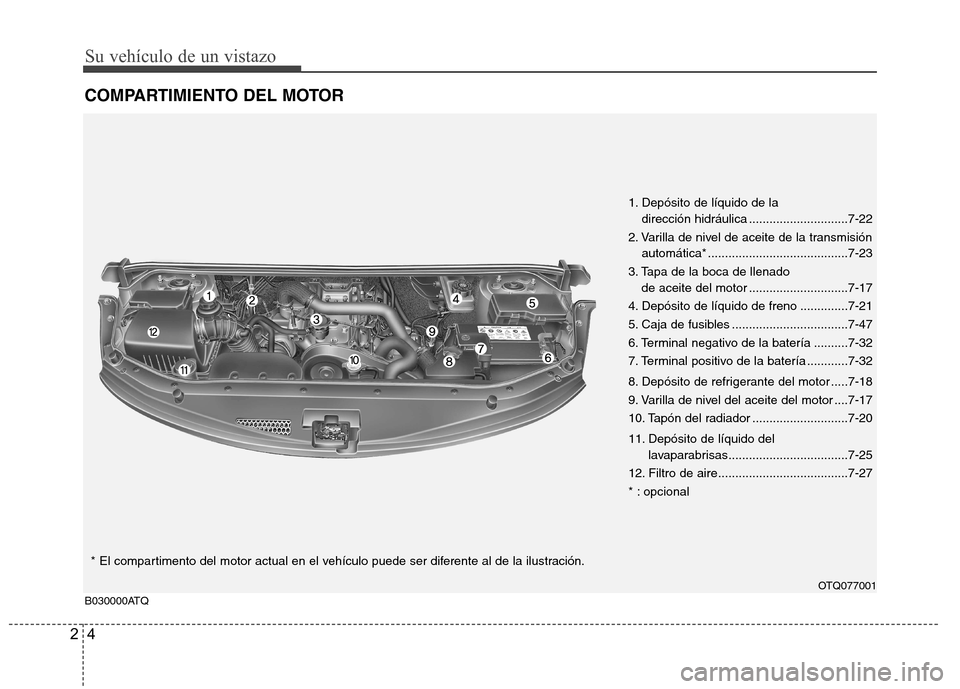

COMPARTIMIENTO DEL MOTOR
1. Depósito de líquido de la
dirección hidráulica .............................7-22
2. Varilla de nivel de aceite de la transmisión automática* .........................................7-23
3. Tapa de la boca de llenado de aceite del motor .............................7-17
4. Depósito de líquido de freno ..............7-21
5. Caja de fusibles ..................................7-47
6. Terminal negativo de la batería ..........7-32
7. Terminal positivo de la batería ............7-32
8. Depósito de refrigerante del motor .....7-18
9. Varilla de nivel del aceite del motor ....7-17
10. Tapón del radiador ............................7-20
11. Depósito de líquido del lavaparabrisas...................................7-25
12. Filtro de aire......................................7-27
* : opcional
OTQ077001
B030000ATQ
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

3

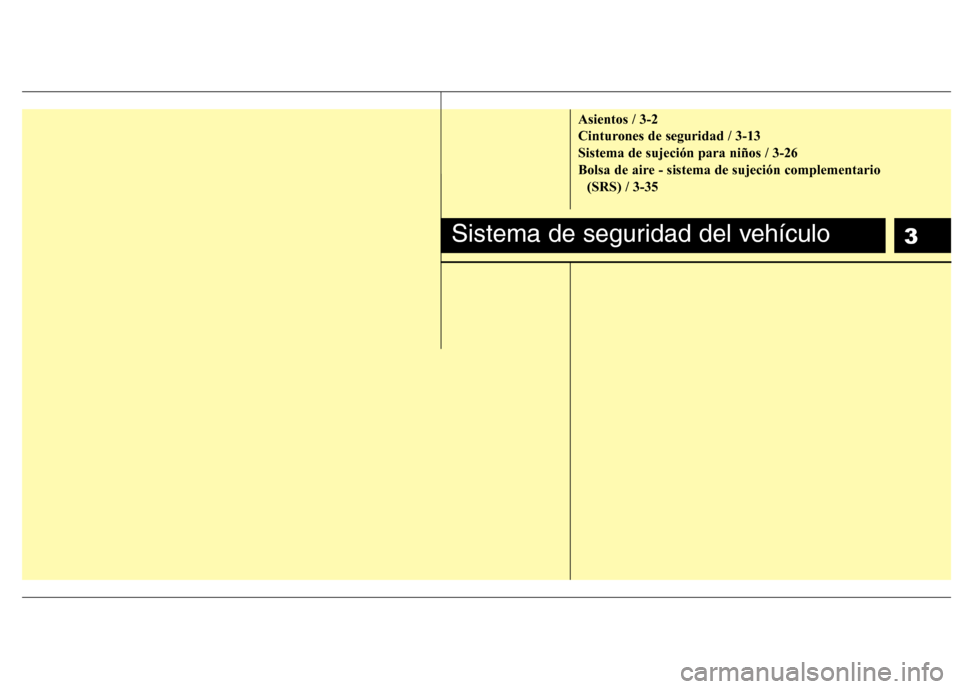

Asientos / 3-2
Cinturones de seguridad / 3-13Sistema de sujeción para niños / 3-26
Bolsa de aire - sistema de sujeción complementario (SRS) / 3-35
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2
3
C010000BTQ Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)*
(4) Calefacción del asiento (asiento del conductor)*
(5) Reposacabezas Asiento de la 2ª fila* / Asiento de la 3ª fila*
(6) Ajuste hacia adelante y hacia atrás/ Rotación de los asientos (2ª fila)*
(7) Ángulo de inclinación (8) Reposacabezas 4ª fila de asientos* (9) Ajuste hacia adelante y hacia atrás (10) Plegado del cojín del asiento(11) Reposacabezas
* : opcional
ASIENTOS
OTQ037001E
El asiento real del vehículo podría diferir de la imagen.

33
Sistema de seguridad del vehículo

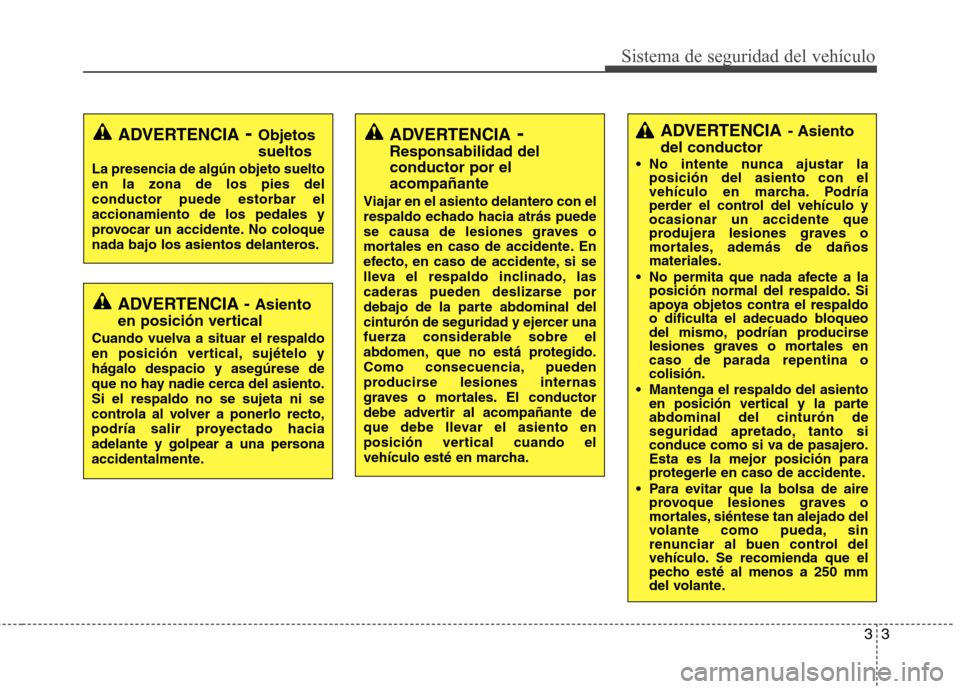

ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
mortales, además de dañosmateriales.
No permita que nada afecte a la posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales encaso de parada repentina ocolisión.
Mantenga el respaldo del asiento en posición vertical y la parteabdominal del cinturón de
seguridad apretado, tanto si
conduce como si va de pasajero.Esta es la mejor posición para
protegerle en caso de accidente.
Para evitar que la bolsa de aire provoque lesiones graves o
mortales, siéntese tan alejado del
volante como pueda, sin
renunciar al buen control del
vehículo. Se recomienda que el
pecho esté al menos a 250 mm
del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo yhágalo despacio y asegúrese de
que no hay nadie cerca del asiento.Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA - Objetos sueltos
La presencia de algún objeto suelto en la zona de los pies delconductor puede estorbar elaccionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.ADVERTENCIA -
Responsabilidad del conductor por elacompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

Sistema de seguridad del vehículo
4
3

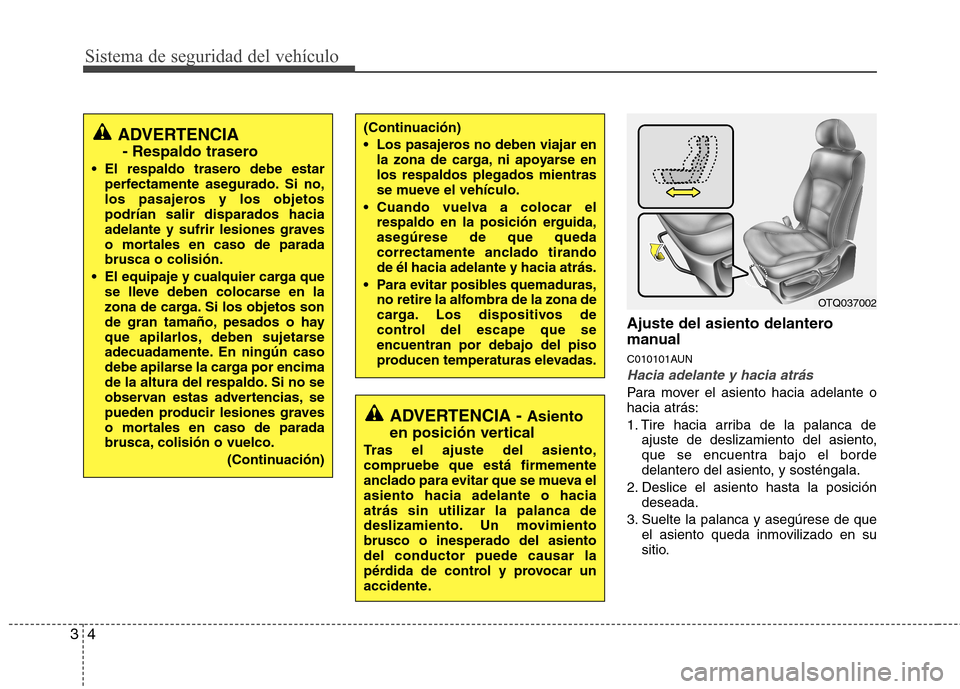

Ajuste del asiento delantero
manual
C010101AUN
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición deseada.
3. Suelte la palanca y asegúrese de que el asiento queda inmovilizado en su
sitio.
(Continuación)
Los pasajeros no deben viajar enla zona de carga, ni apoyarse en los respaldos plegados mientras
se mueve el vehículo.
Cuando vuelva a colocar el respaldo en la posición erguida,asegúrese de que queda
correctamente anclado tirandode él hacia adelante y hacia atrás.
Para evitar posibles quemaduras, no retire la alfombra de la zona de
carga. Los dispositivos de
control del escape que seencuentran por debajo del piso
producen temperaturas elevadas.
ADVERTENCIA - Asiento
en posición vertical
Tras el ajuste del asiento, compruebe que está firmemente
anclado para evitar que se mueva elasiento hacia adelante o haciaatrás sin utilizar la palanca de
deslizamiento. Un movimientobrusco o inesperado del asientodel conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA - Respaldo trasero
El respaldo trasero debe estar perfectamente asegurado. Si no,
los pasajeros y los objetospodrían salir disparados hacia
adelante y sufrir lesiones graves
o mortales en caso de paradabrusca o colisión.
El equipaje y cualquier carga que se lleve deben colocarse en la
zona de carga. Si los objetos son
de gran tamaño, pesados o hay
que apilarlos, deben sujetarse
adecuadamente. En ningún caso
debe apilarse la carga por encima
de la altura del respaldo. Si no se
observan estas advertencias, se
pueden producir lesiones graves
o mortales en caso de parada
brusca, colisión o vuelco.
(Continuación)
OTQ037002

35
Sistema de seguridad del vehículo

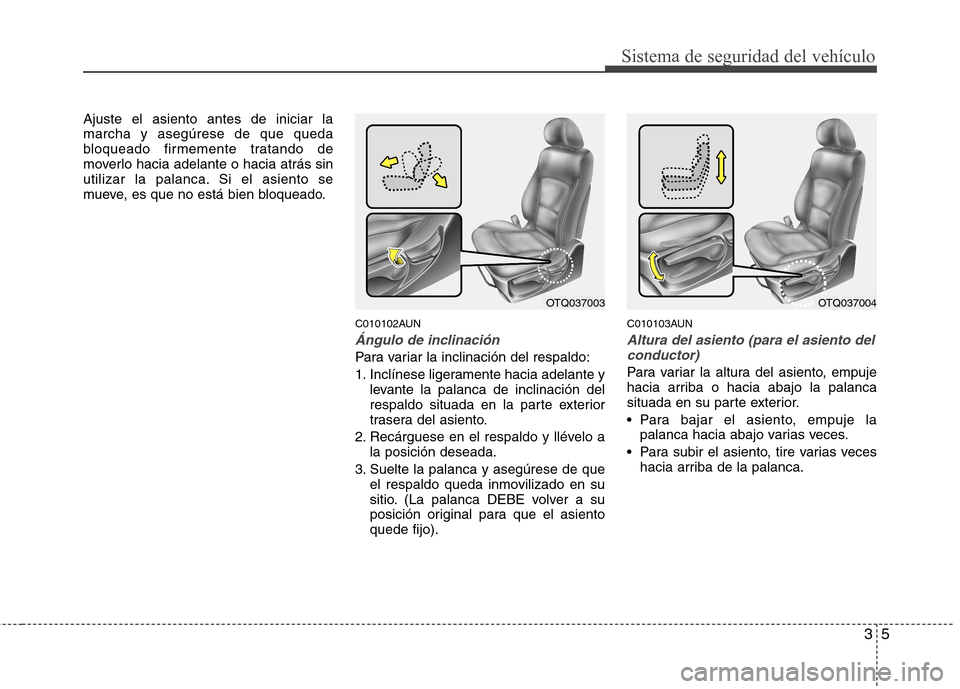

Ajuste el asiento antes de iniciar la marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.C010102AUN
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante ylevante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Recárguese en el respaldo y llévelo a la posición deseada.
3. Suelte la palanca y asegúrese de que el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asientoquede fijo). C010103AUN
Altura del asiento (para el asiento del
conductor)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo la palanca
situada en su parte exterior.
Para bajar el asiento, empuje la palanca hacia abajo varias veces.
Para subir el asiento, tire varias veces hacia arriba de la palanca.
OTQ037004OTQ037003

Sistema de seguridad del vehículo
6
3

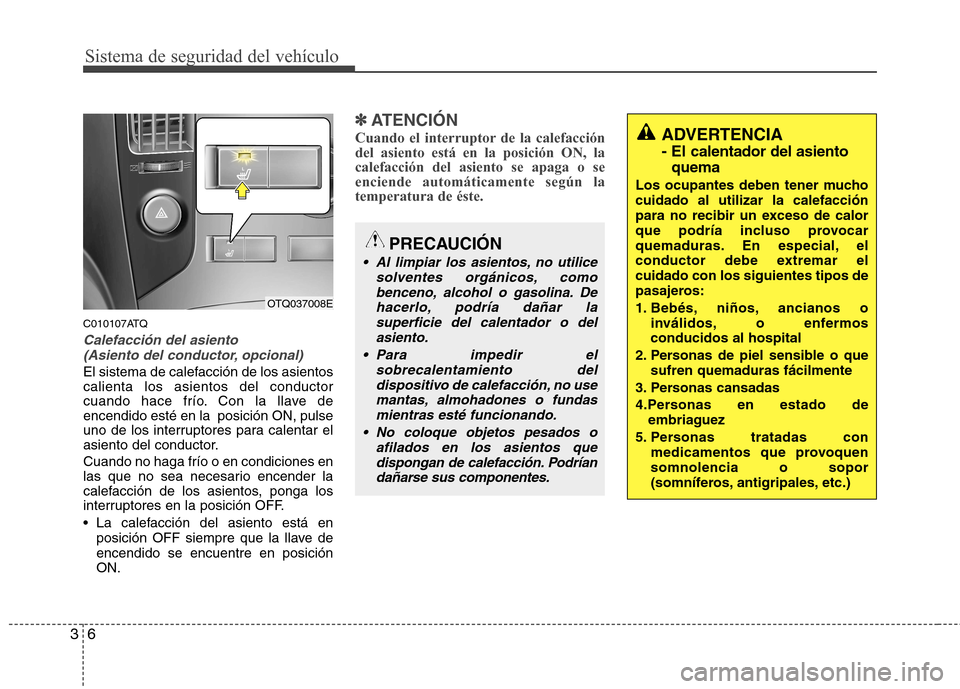

C010107ATQ
Calefacción del asiento
(Asiento del conductor, opcional)
El sistema de calefacción de los asientos calienta los asientos del conductor
cuando hace frío. Con la llave deencendido esté en la posición ON, pulse
uno de los interruptores para calentar el
asiento del conductor. Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
La calefacción del asiento está en posición OFF siempre que la llave de encendido se encuentre en posiciónON.
✽✽ ATENCIÓN
Cuando el interruptor de la calefacción del asiento está en la posición ON, lacalefacción del asiento se apaga o seenciende automáticamente según latemperatura de éste.
OTQ037008E
ADVERTENCIA
- El calentador del asiento quema
Los ocupantes deben tener mucho cuidado al utilizar la calefacción
para no recibir un exceso de calor
que podría incluso provocar
quemaduras. En especial, el
conductor debe extremar elcuidado con los siguientes tipos de
pasajeros:
1. Bebés, niños, ancianos o inválidos, o enfermos conducidos al hospital
2. Personas de piel sensible o que sufren quemaduras fácilmente
3. Personas cansadas
4.Personas en estado de embriaguez
5. Personas tratadas con medicamentos que provoquen somnolencia o sopor
(somníferos, antigripales, etc.)
PRECAUCIÓN
Al limpiar los asientos, no utilice
solventes orgánicos, comobenceno, alcohol o gasolina. Dehacerlo, podría dañar la
superficie del calentador o delasiento.
Para impedir el sobrecalentamiento deldispositivo de calefacción, no use
mantas, almohadones o fundasmientras esté funcionando.
No coloque objetos pesados o afilados en los asientos quedispongan de calefacción. Podrían
dañarse sus componentes.
