2011 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

Qué hacer en caso de emergencia
2
6
EMERGENCIA EN CARRETERA
F010100AUN
Intermitentes de emergencia
Las intermitentes de emergencia avisan a los demás conductores de que tengan
mucho cuidado al acercarse o rebasar a
su vehículo. Deben utilizarse siempre que se realicen
reparaciones de emergencia o cuando el
vehículo esté parado cerca del borde de
la carretera.
Pulse las intermitentes de emergencia
con la llave en cualquier posición. Las
intermitentes de emergencia están
situadas en el panel de interruptores de
la consola central. Las intermitentes
parpadearán al mismo tiempo.
Las intermitentes de emergencia
funcionan tanto si el vehículo está
parado como en movimiento.
Las luces direccionales no funcionan mientras están prendidas las luces
intermitentes de emergencia.
Se debe tener cuidado al utilizar los intermitentes de emergencia mientras
se remolca el vehículo. F020100AUN
Si el motor se para en un crucero
Si el motor se para en un cruce, ajuste
la palanca de cambios en la posición N
(neutral) y empuje el vehículo a un
lugar seguro.
Si su vehículo tiene transmisión manual y no está equipado con un
interruptor de bloqueo de encendido,
el vehículo puede moverse haciaadelante cambiándose a 2ª o a 3ª
velocidad y dando marcha sin pisar el
embrague.
F020200AUN
Si tiene una ponchadura mientras conduce
Si se poncha una llanta mientras conduce:
1. Levante el pie del acelerador y deje que el coche desacelere mientras
conduce en línea recta. No freneinmediatamente ni intente salirse del
camino, ya que podría perder el control
del vehículo. Cuando el vehículo haya
disminuido su velocidad
suficientemente, frene con cuidado y
salga de la avenida.
EN CASO DE EMERGENCIA MIENTRAS CONDUCE
OTQ067001L

63
Qué hacer en caso de emergencia
Aléjese de la carretera tanto como sea
posible y estaciónese en un terreno
firme y horizontal. Si se encuentra en
una autopista de doble sentido, seestacione dentro de las líneas de la
carretera.
2. Cuando el coche se detenga, encienda las intermitentes deemergencia, accione el freno de
estacionamiento y lleve la palanca
de cambios a P (estacionamiewto)
(transmisión automática) o a R (reversa)
(transmisión manual).
3. Haga que todos los pasajeros salgan del vehículo. Asegúrese de que todossalgan por el lado del coche que está
alejado del tráfico.
4. Cuando cambie la llanta ponchada, siga las instrucciones indicadas enesta sección
F020300AEN Si el motor se para mientras conduce
1. Reduzca gradualmente la velocidad y continúe en línea recta. Salga de la
carretera con cuidado hacia un lugar
seguro.
2. Encienda las intermitentes de emergencia.
3. Vuelva a intentar la puesta en marcha. Si el vehículo no arranca, consulte a
su Distribuidor autorizado. F030100AUN Si el motor no enciende o gira
muy despacio
1. Si su vehículo está equipado con
transmisión automática, asegúrese de que la palanca de cambios esté en N
(neutral) o P (estacionamiento) y el
freno de emergencia accionado.
2. Compruebe las conexiones de la batería para asegurarse de que están
limpias y bien apretadas.
3. Encienda la luz interior. Si la la luz se atenúa o se apaga cuando enciende el
motor de arranque, es que la bateríaestá descargada.
4. Compruebe las conexiones del motor de arranque para asegurarse de que
están bien apretadas.
5. No empuje ni arrastre el vehículo para arrancarlo. Consulte las instrucciones
para “Arrancar con la batería de otro
vehículo”. F030200AEN
Si el motor gira pero no arranca
1. Compruebe el nivel de combustible.
2. Con la llave en la posición LOCK,
revise todos los conectores de las
bobinas de encendido y las bujías.
Vuelva a conectar los que estén
desconectados o flojos.
3. Revise las líneas de combustible en busca de fugas.
4. Si el motor sigue sin arrancar, consulte a su Distribuidor autorizado.
SI NO ARRANCA EL MOTOR
ADVERTENCIA
Si el motor no arranca, no empuje ni arrastre el vehículo para
arrancarlo. Puede causar un
accidente u otros daños. Además,arrancar empujando o tirando
puede sobrecargar el convertidor
catalítico y provocar un incendio.

Qué hacer en caso de emergencia
4
6

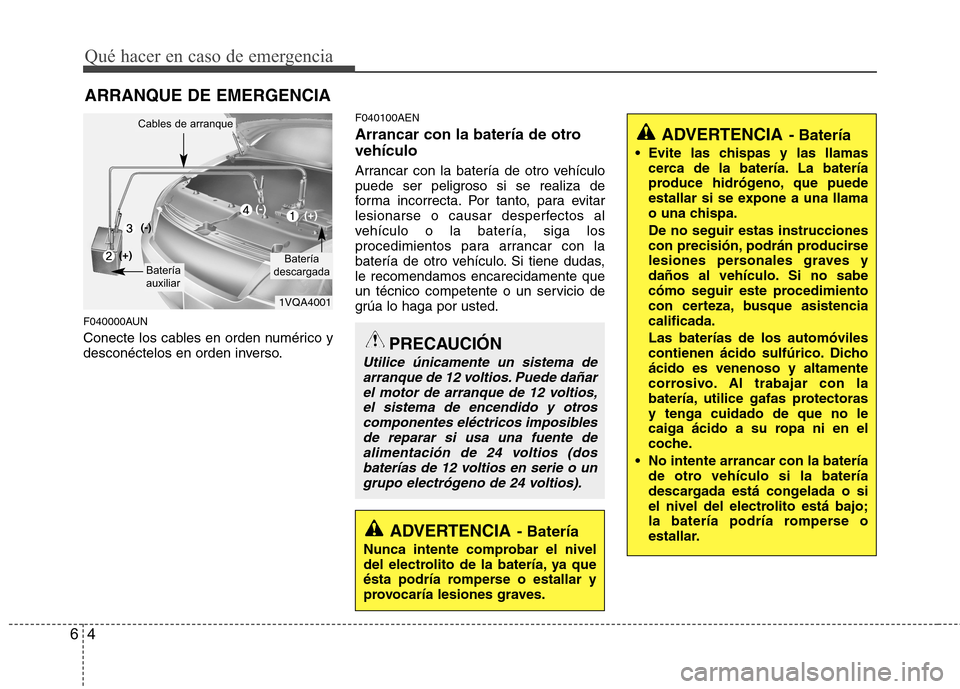

ARRANQUE DE EMERGENCIA
F040000AUN
Conecte los cables en orden numérico y
desconéctelos en orden inverso. F040100AEN
Arrancar con la batería de otro vehículo
Arrancar con la batería de otro vehículo
puede ser peligroso si se realiza de
forma incorrecta. Por tanto, para evitar
lesionarse o causar desperfectos al
vehículo o la batería, siga los
procedimientos para arrancar con la
batería de otro vehículo. Si tiene dudas,le recomendamos encarecidamente que
un técnico competente o un servicio de
grúa lo haga por usted.
PRECAUCIÓN
Utilice únicamente un sistema de
arranque de 12 voltios. Puede dañarel motor de arranque de 12 voltios,
el sistema de encendido y otroscomponentes eléctricos imposiblesde reparar si usa una fuente dealimentación de 24 voltios (dos
baterías de 12 voltios en serie o ungrupo electrógeno de 24 voltios).
ADVERTENCIA - Batería
Nunca intente comprobar el nivel
del electrolito de la batería, ya que
ésta podría romperse o estallar y
provocaría lesiones graves.
1VQA4001
Batería
descargada
Cables de arranque
Batería
auxiliar
(-)
(+)
(+)(-)
ADVERTENCIA - Batería
Evite las chispas y las llamas cerca de la batería. La batería
produce hidrógeno, que puede
estallar si se expone a una llama
o una chispa. De no seguir estas instrucciones
con precisión, podrán producirse
lesiones personales graves y
daños al vehículo. Si no sabe
cómo seguir este procedimiento
con certeza, busque asistenciacalificada. Las baterías de los automóviles
contienen ácido sulfúrico. Dichoácido es venenoso y altamente
corrosivo. Al trabajar con la
batería, utilice gafas protectorasy tenga cuidado de que no le
caiga ácido a su ropa ni en el
coche.
No intente arrancar con la batería de otro vehículo si la batería
descargada está congelada o si
el nivel del electrolito está bajo;
la batería podría romperse o
estallar.

65
Qué hacer en caso de emergencia

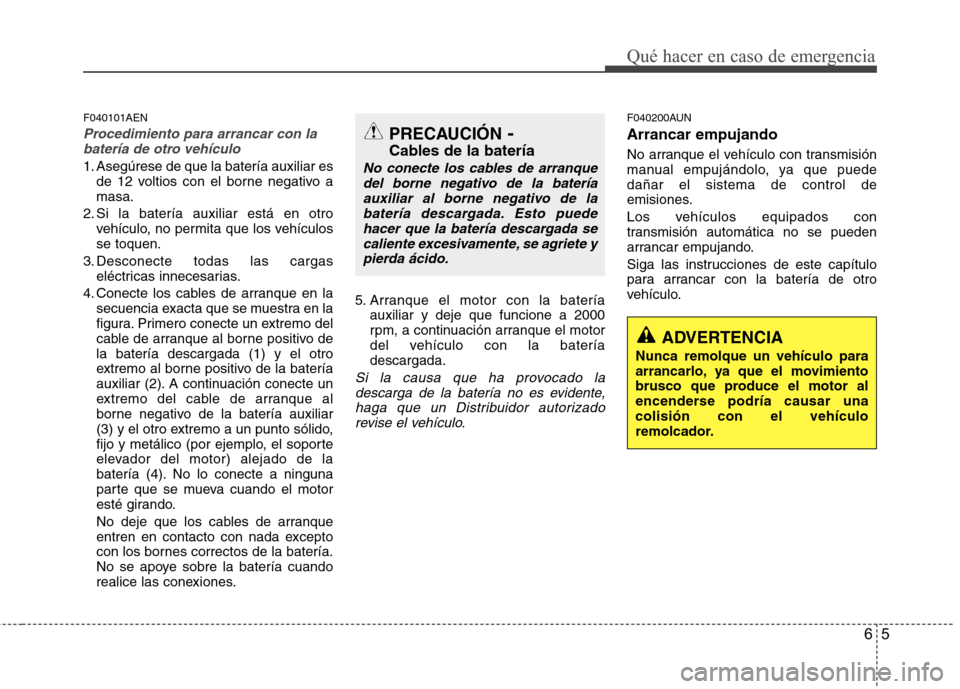

F040101AEN
Procedimiento para arrancar con labatería de otro vehículo
1. Asegúrese de que la batería auxiliar es de 12 voltios con el borne negativo a masa.
2. Si la batería auxiliar está en otro vehículo, no permita que los vehículosse toquen.
3. Desconecte todas las cargas eléctricas innecesarias.
4. Conecte los cables de arranque en la secuencia exacta que se muestra en la
figura. Primero conecte un extremo del
cable de arranque al borne positivo dela batería descargada (1) y el otro
extremo al borne positivo de la batería
auxiliar (2). A continuación conecte un
extremo del cable de arranque al
borne negativo de la batería auxiliar
(3) y el otro extremo a un punto sólido,
fijo y metálico (por ejemplo, el soporte
elevador del motor) alejado de la
batería (4). No lo conecte a ninguna
parte que se mueva cuando el motor
esté girando.
No deje que los cables de arranque
entren en contacto con nada excepto
con los bornes correctos de la batería.
No se apoye sobre la batería cuando
realice las conexiones. 5. Arranque el motor con la batería
auxiliar y deje que funcione a 2000
rpm, a continuación arranque el motor
del vehículo con la bateríadescargada.
Si la causa que ha provocado la
descarga de la batería no es evidente, haga que un Distribuidor autorizado
revise el vehículo.
F040200AUN Arrancar empujando
No arranque el vehículo con transmisión
manual empujándolo, ya que puededañar el sistema de control de
emisiones.
Los vehículos equipados con
transmisión automática no se pueden
arrancar empujando.
Siga las instrucciones de este capítulo
para arrancar con la batería de otro
vehículo.
PRECAUCIÓN -
Cables de la batería
No conecte los cables de arranque del borne negativo de la bateríaauxiliar al borne negativo de la
batería descargada. Esto puedehacer que la batería descargada secaliente excesivamente, se agriete y
pierda ácido.
ADVERTENCIA
Nunca remolque un vehículo para
arrancarlo, ya que el movimiento
brusco que produce el motor al
encenderse podría causar unacolisión con el vehículo
remolcador.

Qué hacer en caso de emergencia
6
6

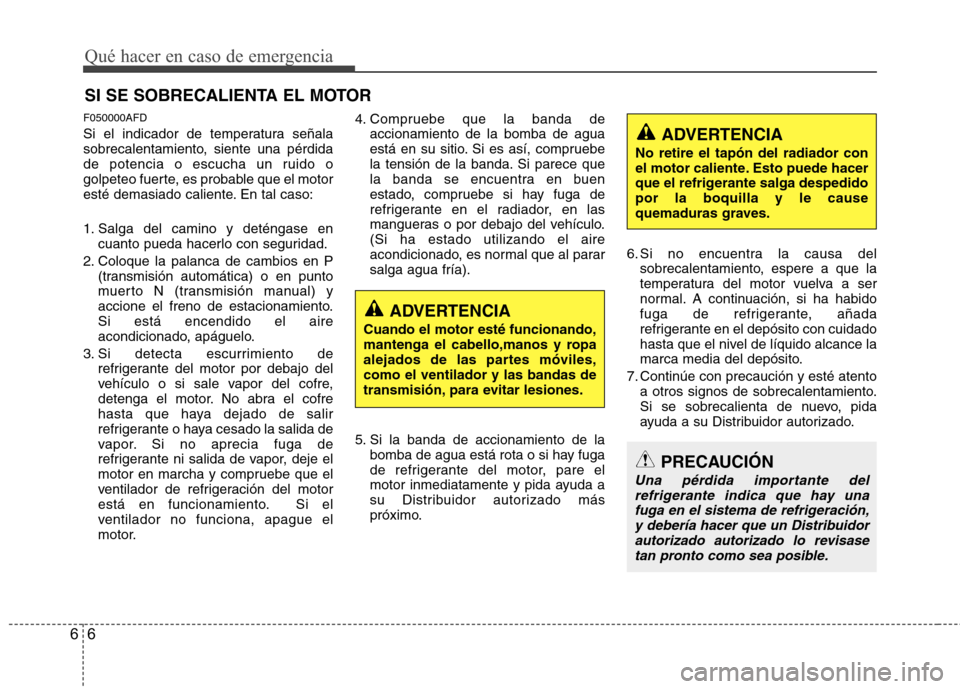

SI SE SOBRECALIENTA EL MOTOR
F050000AFD
Si el indicador de temperatura señala
sobrecalentamiento, siente una pérdida
de potencia o escucha un ruido o
golpeteo fuerte, es probable que el motor
esté demasiado caliente. En tal caso:
1. Salga del camino y deténgase en cuanto pueda hacerlo con seguridad.
2. Coloque la palanca de cambios en P (transmisión automática) o en punto
muerto N (transmisión manual) y
accione el freno de estacionamiento.Si está encendido el aire
acondicionado, apáguelo.
3. Si detecta escurrimiento de refrigerante del motor por debajo del
vehículo o si sale vapor del cofre,
detenga el motor. No abra el cofre
hasta que haya dejado de salir
refrigerante o haya cesado la salida de
vapor. Si no aprecia fuga de
refrigerante ni salida de vapor, deje el
motor en marcha y compruebe que el
ventilador de refrigeración del motor
está en funcionamiento. Si el
ventilador no funciona, apague el
motor. 4. Compruebe que la banda de
accionamiento de la bomba de agua
está en su sitio. Si es así, compruebe
la tensión de la banda. Si parece que
la banda se encuentra en buen
estado, compruebe si hay fuga de
refrigerante en el radiador, en las
mangueras o por debajo del vehículo.(Si ha estado utilizando el aire
acondicionado, es normal que al pararsalga agua fría).
5. Si la banda de accionamiento de la bomba de agua está rota o si hay fuga
de refrigerante del motor, pare el
motor inmediatamente y pida ayuda a
su Distribuidor autorizado más
próximo. 6. Si no encuentra la causa del
sobrecalentamiento, espere a que la
temperatura del motor vuelva a ser
normal. A continuación, si ha habido
fuga de refrigerante, añada
refrigerante en el depósito con cuidado
hasta que el nivel de líquido alcance la
marca media del depósito.
7. Continúe con precaución y esté atento a otros signos de sobrecalentamiento.
Si se sobrecalienta de nuevo, pida
ayuda a su Distribuidor autorizado.
ADVERTENCIA
Cuando el motor esté funcionando,
mantenga el cabello,manos y ropa
alejados de las partes móviles,como el ventilador y las bandas de
transmisión, para evitar lesiones.
PRECAUCIÓN
Una pérdida importante del refrigerante indica que hay unafuga en el sistema de refrigeración,
y debería hacer que un Distribuidorautorizado autorizado lo revisase tan pronto como sea posible.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. Esto puede hacer
que el refrigerante salga despedidopor la boquilla y le cause
quemaduras graves.

67
Qué hacer en caso de emergencia

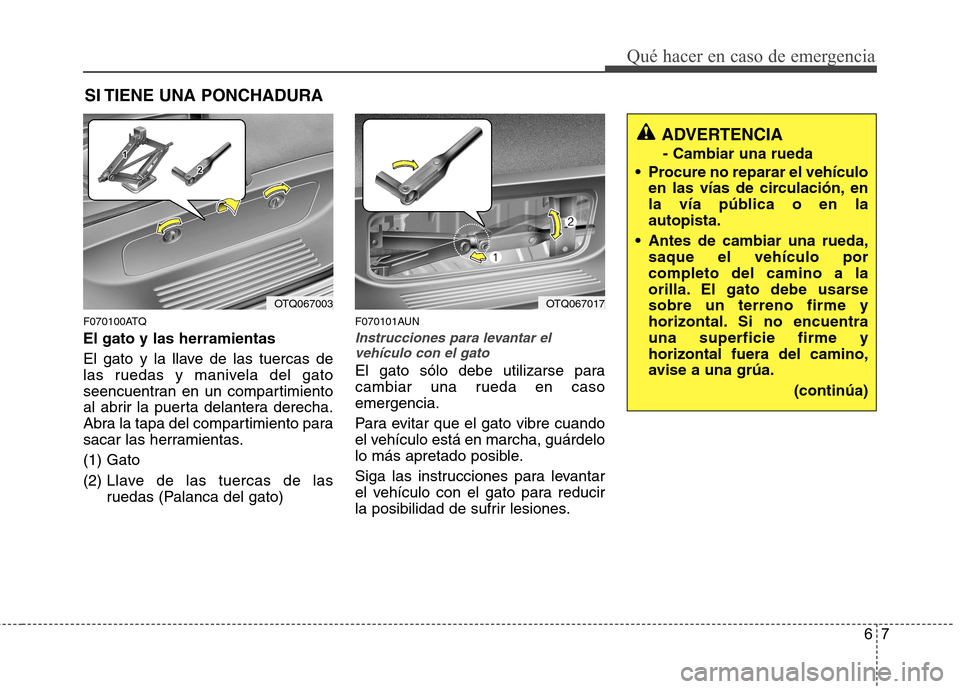

SI TIENE UNA PONCHADURA
F070100ATQ El gato y las herramientas
El gato y la llave de las tuercas de
las ruedas y manivela del gato
seencuentran en un compartimiento
al abrir la puerta delantera derecha.
Abra la tapa del compartimiento para
sacar las herramientas. (1) Gato
(2) Llave de las tuercas de las
ruedas (Palanca del gato) F070101AUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo debe utilizarse para
cambiar una rueda en casoemergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
lo más apretado posible.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
Procure no reparar el vehículo en las vías de circulación, en
la vía pública o en laautopista.
Antes de cambiar una rueda, saque el vehículo porcompleto del camino a la
orilla. El gato debe usarsesobre un terreno firme y
horizontal. Si no encuentrauna superficie firme yhorizontal fuera del camino,
avise a una grúa.
(continúa)
OTQ067003OTQ067017

Qué hacer en caso de emergencia
8
6
.F070200AEN

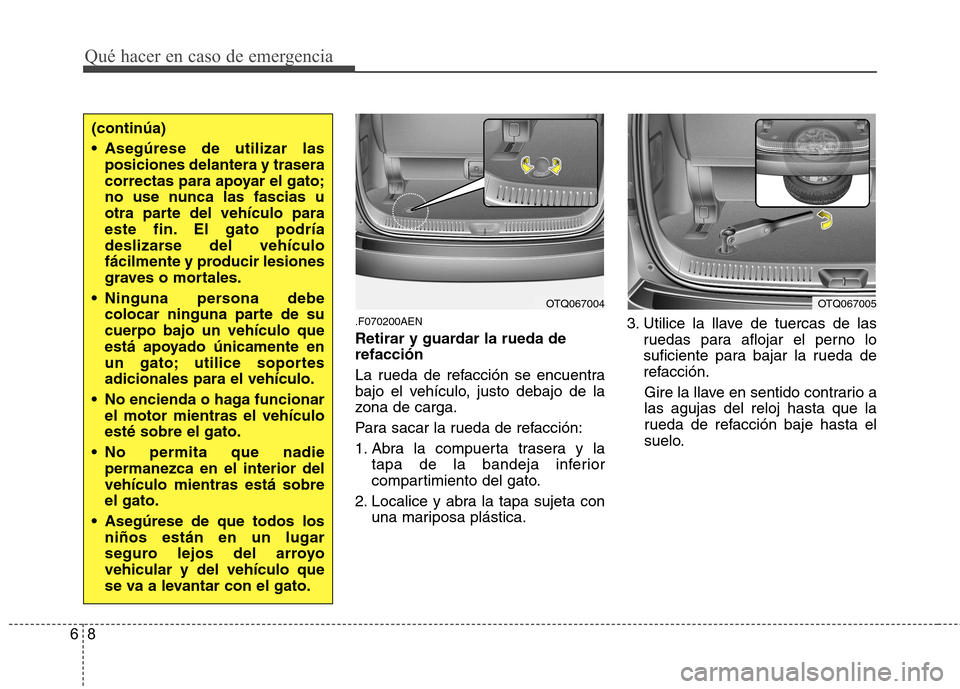

Retirar y guardar la rueda de refacción
La rueda de refacción se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de refacción:
1. Abra la compuerta trasera y la
tapa de la bandeja inferior
compartimiento del gato.
2. Localice y abra la tapa sujeta con una mariposa plástica. 3. Utilice la llave de tuercas de las
ruedas para aflojar el perno lo
suficiente para bajar la rueda de
refacción.
Gire la llave en sentido contrario alas agujas del reloj hasta que la
rueda de refacción baje hasta el
suelo.
(continúa)
Asegúrese de utilizar las posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca las fascias u
otra parte del vehículo para
este fin. El gato podría
deslizarse del vehículo
fácilmente y producir lesiones
graves o mortales.
Ninguna persona debe colocar ninguna parte de sucuerpo bajo un vehículo que
está apoyado únicamente en
un gato; utilice soportesadicionales para el vehículo.
No encienda o haga funcionar el motor mientras el vehículoesté sobre el gato.
No permita que nadie permanezca en el interior delvehículo mientras está sobreel gato.
Asegúrese de que todos los niños están en un lugar
seguro lejos del arroyovehicular y del vehículo que
se va a levantar con el gato.
OTQ067004OTQ067005

69
Qué hacer en caso de emergencia

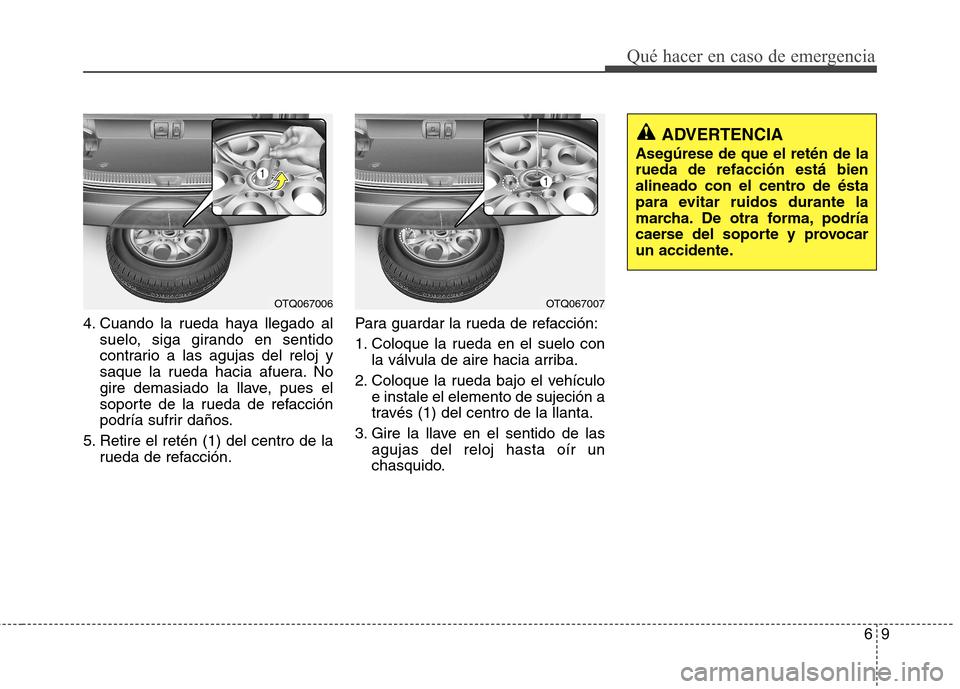

4. Cuando la rueda haya llegado alsuelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de refacción
podría sufrir daños.
5. Retire el retén (1) del centro de la rueda de refacción. Para guardar la rueda de refacción:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las agujas del reloj hasta oír un
chasquido.
ADVERTENCIA
Asegúrese de que el retén de la rueda de refacción está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
OTQ067006OTQ067007
