2011 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

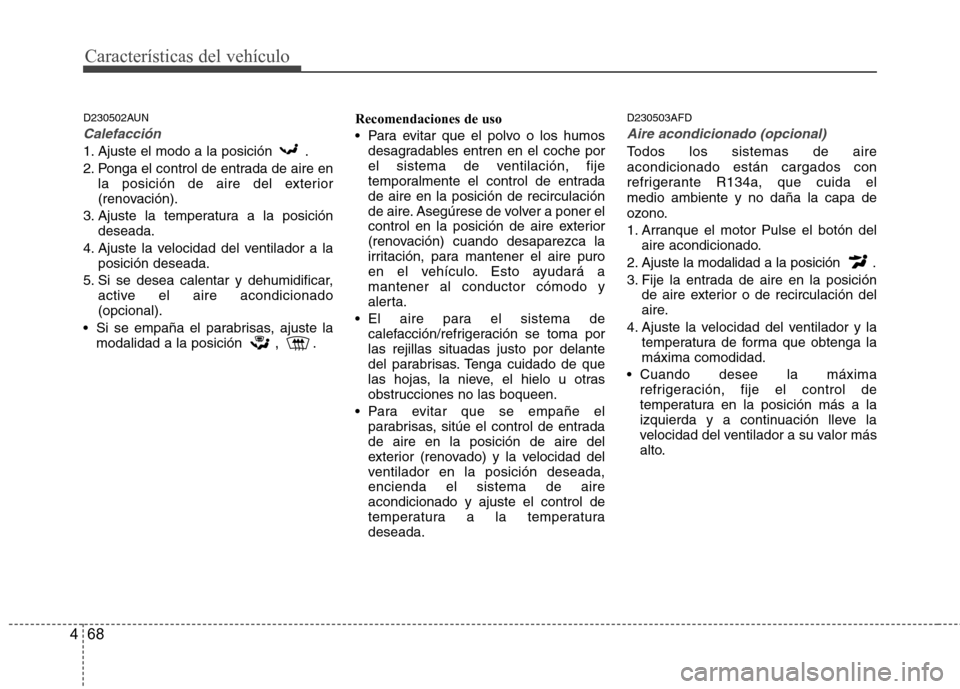

Características del vehículo
68
4
D230502AUN
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y dehumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste la modalidad a la posición ,
. Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado de que
las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada. D230503AFD
Aire acondicionado (opcional)
Todos los sistemas de aire acondicionado están cargados con
refrigerante R134a, que cuida elmedio ambiente y no daña la capa de
ozono.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste la modalidad a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.
Cuando desee la máxima refrigeración, fije el control de
temperatura en la posición más a la
izquierda y a continuación lleve la
velocidad del ventilador a su valor más
alto.

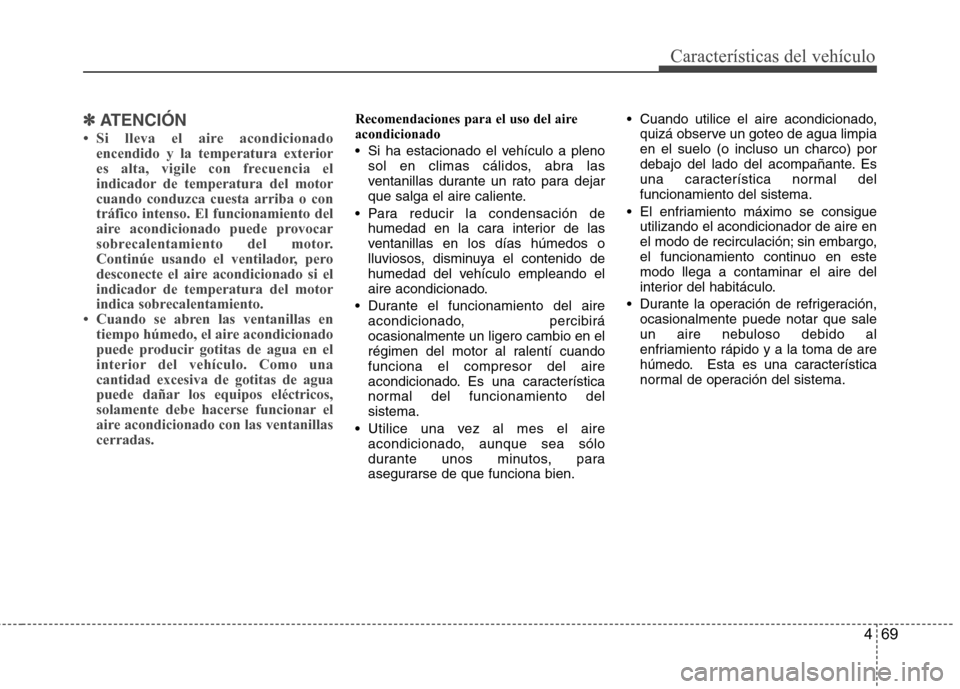

469
Características del vehículo
✽✽ATENCIÓN

Características del vehículo
70
4

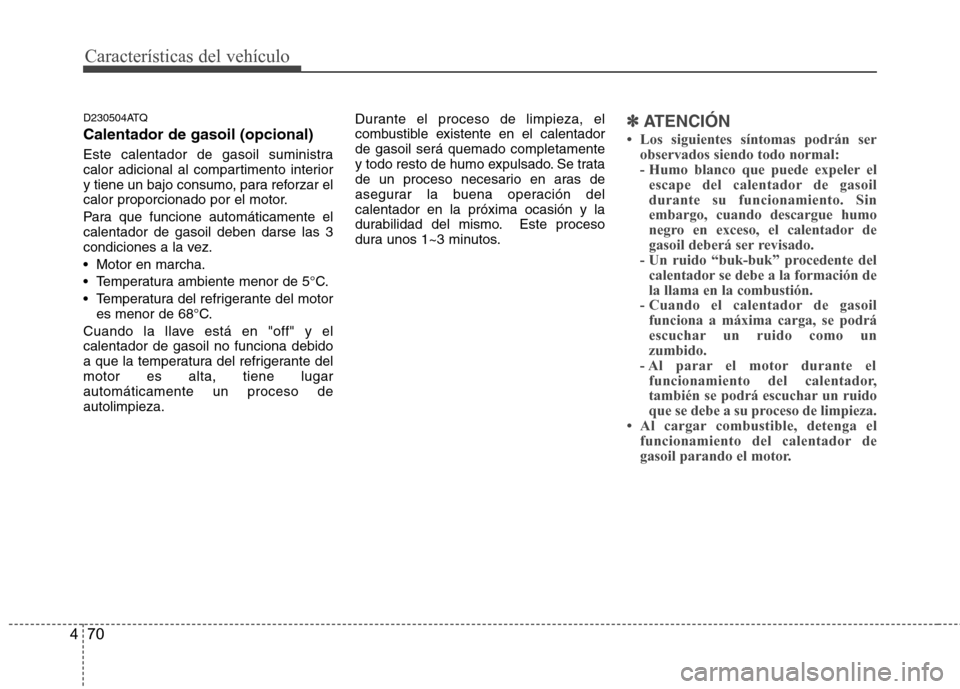

D230504ATQ Calentador de gasoil (opcional)
Este calentador de gasoil suministra
calor adicional al compartimento interior
y tiene un bajo consumo, para reforzar el
calor proporcionado por el motor.
Para que funcione automáticamente el calentador de gasoil deben darse las 3
condiciones a la vez.
Motor en marcha.
Temperatura ambiente menor de 5°C.
Temperatura del refrigerante del motor
es menor de 68°C.
Cuando la llave está en "off" y el calentador de gasoil no funciona debido
a que la temperatura del refrigerante delmotor es alta, tiene lugarautomáticamente un proceso deautolimpieza. Durante el proceso de limpieza, el
combustible existente en el calentadorde gasoil será quemado completamente
y todo resto de humo expulsado. Se trata
de un proceso necesario en aras de
asegurar la buena operación delcalentador en la próxima ocasión y la
durabilidad del mismo. Este proceso
dura unos 1~3 minutos.✽✽
ATENCIÓN

471
Características del vehículo
D230300AFD
Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
Distribuidor autorizado sustituya el filtro
de aire del acondicionador.
✽✽ATENCIÓN

Características del vehículo
72
4

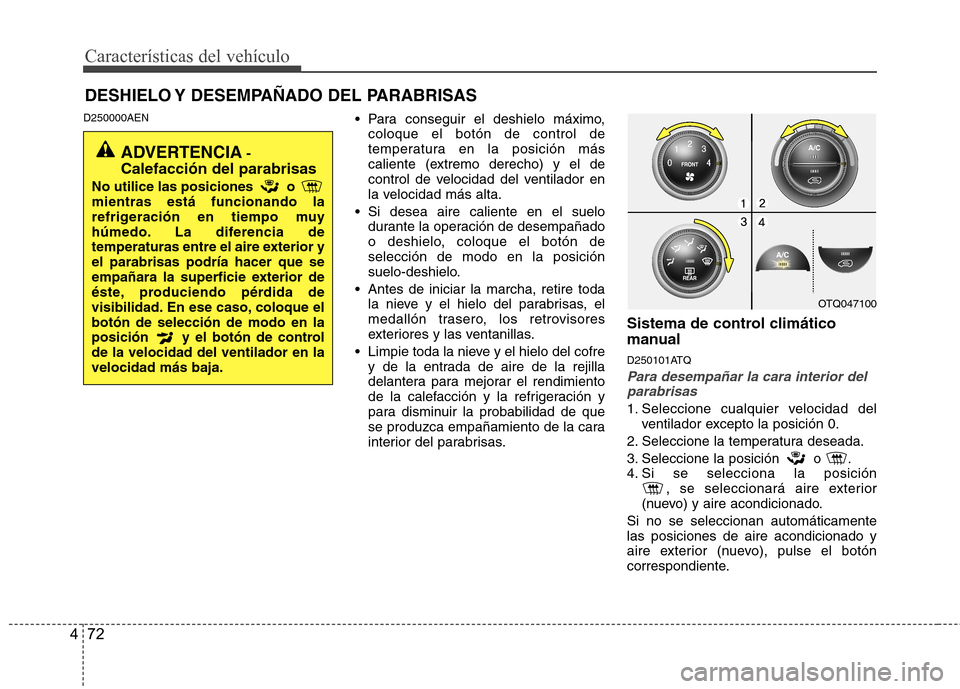

DESHIELO Y DESEMPAÑADO DEL PARABRISAS
D250000AEN Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
Si desea aire caliente en el suelo durante la operación de desempañado
o deshielo, coloque el botón deselección de modo en la posición
suelo-deshielo.
Antes de iniciar la marcha, retire toda la nieve y el hielo del parabrisas, el
medallón trasero, los retrovisores
exteriores y las ventanillas.
Limpie toda la nieve y el hielo del cofre y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas. Sistema de control climático
manual
D250101ATQ
Para desempañar la cara interior del
parabrisas
1. Seleccione cualquier velocidad del ventilador excepto la posición 0.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4. Si se selecciona la posición , se seleccionará aire exterior
(nuevo) y aire acondicionado.
Si no se seleccionan automáticamentelas posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
ADVERTENCIA -
Calefacción del parabrisas
No utilice las posiciones o mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior yel parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque elbotón de selección de modo en la
posición y el botón de controlde la velocidad del ventilador en lavelocidad más baja.
OTQ047100

473
Características del vehículo
D250102AFD
Para desescarchar el exterior delparabrisas
1. Ajuste la velocidad del ventilador a la posición más alta (la situada más a la derecha).
2. Fije la temperatura en la posición HI de calor máximo.
3. Seleccione la posición .
4. Se seleccionará aire exterior (nuevo) y aire acondicionado. D250300ATQ Lógica de desempañado (opcional)
Para reducir la probabilidad de que se
empañe el interior del parabrisas, se
controlan automáticamente la entradade aire o el aire acondicionado de
acuerdo a ciertas condiciones como la
posición . Par
a cancelar o devolver la
lógica de desempañado, haga losiguiente:
D250301AUN
Sistema de control climático manual
1. Gire la llave de contacto a la posiciónON.
2. Gire el botón de selección de modo a la posición de deshielo ( ).
3. Pulse el botón de control de entrada del aire al menos 5 veces en 3
segundos.
La luz indicadora del botón de control de
entrada del aire parpadeará 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto lalógica de desempañado al estado
programado. Si se ha descargado o desconectado la batería, se reiniciará con el estado de la
lógica de desempañado.
OTQ047101OTQ047104

Características del vehículo
74
4

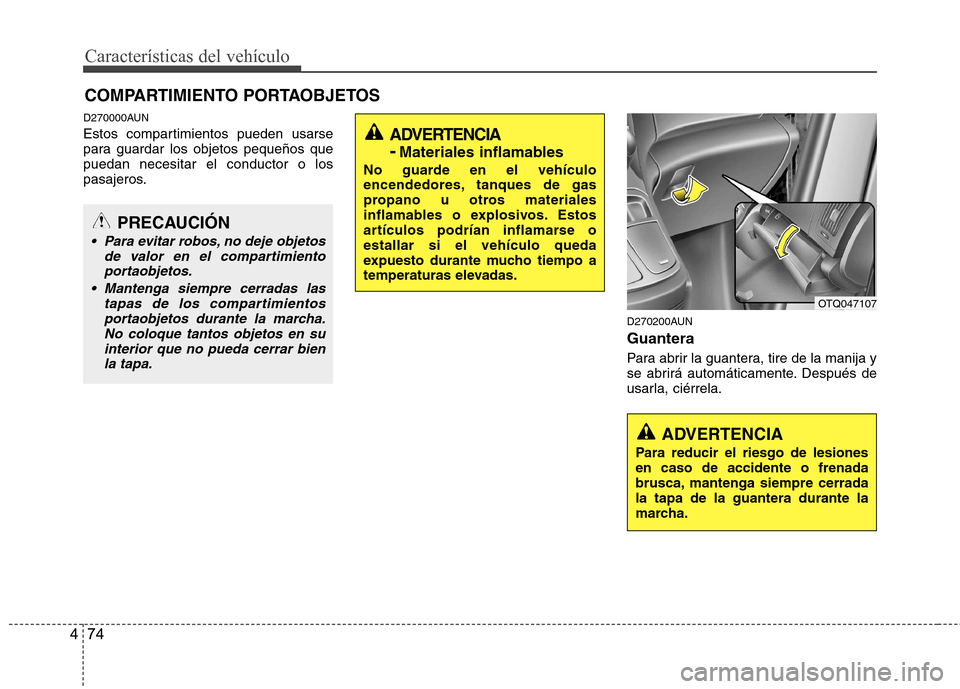

D270000AUN
Estos compartimientos pueden usarse
para guardar los objetos pequeños quepuedan necesitar el conductor o los
pasajeros.
D270200AUN Guantera
Para abrir la guantera, tire de la manija y
se abrirá automáticamente. Después de
usarla, ciérrela.
COMPARTIMIENTO PORTAOBJETOS
ADVERTENCIA -
Materiales inflamables
No guarde en el vehículo
encendedores, tanques de gas
propano u otros materiales
inflamables o explosivos. Estos
artículos podrían inflamarse oestallar si el vehículo queda
expuesto durante mucho tiempo a
temperaturas elevadas.
PRECAUCIÓN
Para evitar robos, no deje objetos de valor en el compartimientoportaobjetos.
Mantenga siempre cerradas las tapas de los compartimientosportaobjetos durante la marcha. No coloque tantos objetos en suinterior que no pueda cerrar bien
la tapa.
ADVERTENCIA
Para reducir el riesgo de lesiones en caso de accidente o frenada
brusca, mantenga siempre cerradala tapa de la guantera durante la
marcha.
OTQ047107

475
Características del vehículo

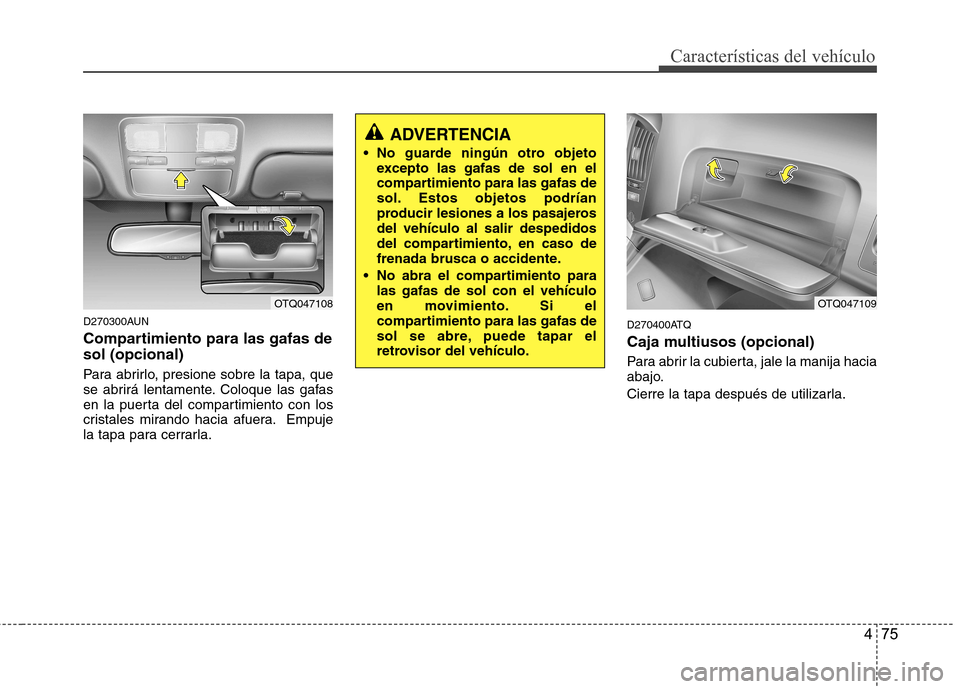

D270300AUN
Compartimiento para las gafas de sol (opcional)
Para abrirlo, presione sobre la tapa, que
se abrirá lentamente. Coloque las gafas
en la puerta del compartimiento con los
cristales mirando hacia afuera. Empuje
la tapa para cerrarla.D270400ATQ
Caja multiusos (opcional)
Para abrir la cubierta, jale la manija hacia
abajo.
Cierre la tapa después de utilizarla.
ADVERTENCIA
No guarde ningún otro objeto excepto las gafas de sol en el
compartimiento para las gafas de
sol. Estos objetos podrían
producir lesiones a los pasajerosdel vehículo al salir despedidos
del compartimiento, en caso de
frenada brusca o accidente.
No abra el compartimiento para las gafas de sol con el vehículo
en movimiento. Si el
compartimiento para las gafas de
sol se abre, puede tapar el
retrovisor del vehículo.
OTQ047108OTQ047109
