HÁTSÓ ÜLÉSEKA harmadik hátsó üléssortól lehető-
ség nyílik a második üléssor longitudi-
nális mozdítására a B kilincs meghúzá-
sának segítségével, majd ezzel egyide-
jűleg mozdítsa az ülést is. Nyitott ajtó-
nál emelje a Bharmadik üléssor kilin-
csét. A csomagtér kihasználásával lehe-
tőség nyílik a befogadóképesség növe-
lésére.
DÖNTHETŐ HÁTTÁMLA
BEÁLLÍTÁSA (32. ábra)
Ahhoz, hogy az ülésen ülve szabá-
lyozhassa az ülést, emelje a C kart és
mozdítsa a háttámlát a kívánt helyzet-
be, ezt követően engedje el a kart.
30. ábra
L0B0203b
31. ábra
L0B0025b
32. ábra
L0B0019b
A beállításokat csakis a gép-
kocsi álló helyzetében szabad
elvégezni.
LONGITUDINÁLIS BEÁLLÍTÁS
(30.-31. ábra)
A hátsó ülések beállításához emelje
meg az A kart, majd mozdítsa az ülést
előre vagy hátra egészen a kívánt pozí-
ció eléréséig.
„ASZTAL” POZÍCIÓ
Az oldalsó ülésekben kialakított asz-
talkák alkalmazása érdekében („asztal”
pozícióhoz), alkalmazza a C (ábra 32)
kart és engedje a háttámlát a párnáig.
Az oldalsó ülésekben kialakított asz-
talkák alkalmazása érdekében, alkal-
mazza a A (33a. ábra) kart és engedje
a háttámlát a párnáig.
A háttámla függőleges helyzetének
visszaállításához emelje meg a háttám-
lát kattanásig.
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 32

33

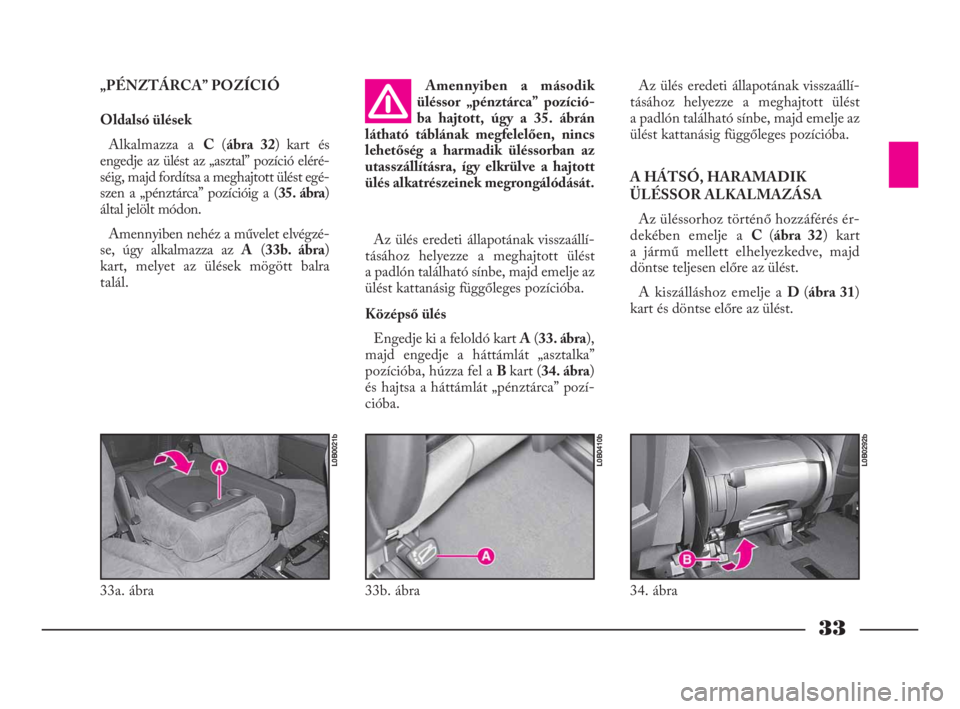

„PÉNZTÁRCA” POZÍCIÓ
Oldalsó ülések
Alkalmazza a C (ábra 32) kart és
engedje az ülést az „asztal” pozíció eléré-
séig, majd fordítsa a meghajtott ülést egé-
szen a „pénztárca” pozícióig a (35. ábra)
által jelölt módon.
Amennyiben nehéz a művelet elvégzé-
se, úgy alkalmazza az A(33b. ábra)
kart, melyet az ülések mögött balra
talál.
33a. ábra
L0B0021b
33b. ábra
L0B0410b
Amennyiben a második
üléssor „pénztárca” pozíció-
ba hajtott, úgy a 35. ábrán
látható táblának megfelelően, nincs
lehetőség a harmadik üléssorban az
utasszállításra, így elkrülve a hajtott
ülés alkatrészeinek megrongálódását.Az ülés eredeti állapotának visszaállí-
tásához helyezze a meghajtott ülést
a padlón található sínbe, majd emelje az
ülést kattanásig függőleges pozícióba.
A HÁTSÓ, HARAMADIK
ÜLÉSSOR ALKALMAZÁSA
Az üléssorhoz történő hozzáférés ér-
dekében emelje a C (ábra 32)kart
a jármű mellett elhelyezkedve, majd
döntse teljesen előre az ülést.
A kiszálláshoz emelje a D (ábra 31)
kart és döntse előre az ülést.
34. ábra
L0B0292b
Az ülés eredeti állapotának visszaállí-
tásához helyezze a meghajtott ülést
a padlón található sínbe, majd emelje az
ülést kattanásig függőleges pozícióba.
Középső ülés
Engedje ki a feloldó kart A(33. ábra),
majd engedje a háttámlát „asztalka”
pozícióba, húzza fel a B kart (34. ábra)
és hajtsa a háttámlát „pénztárca” pozí-
cióba.
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 33

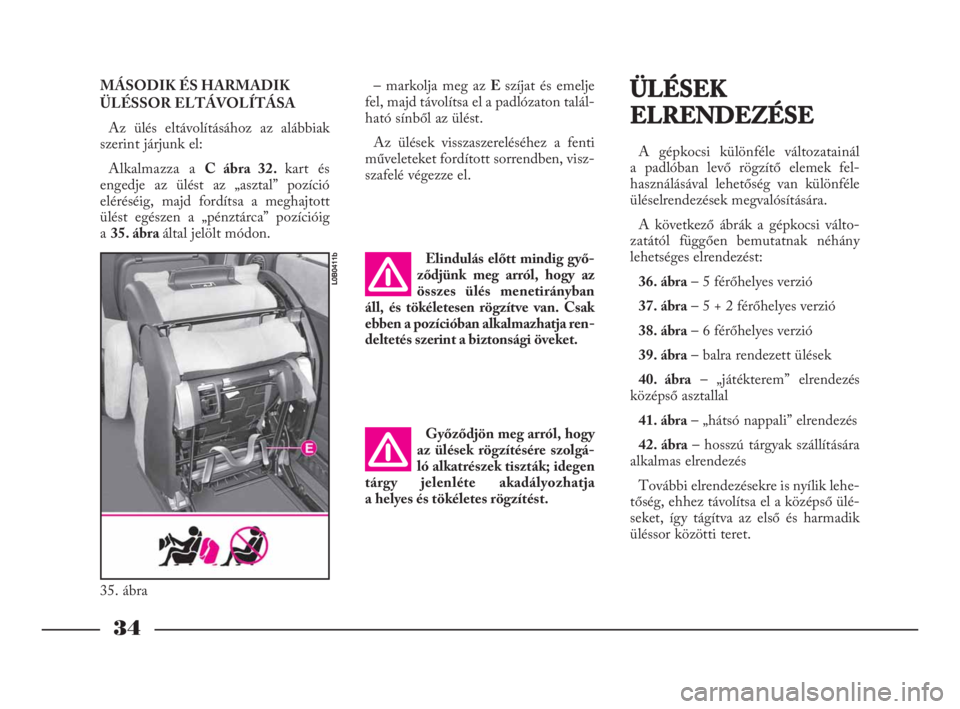

MÁSODIK ÉS HARMADIK
ÜLÉSSOR ELTÁVOLÍTÁSA
Az ülés eltávolításához az alábbiak
szerint járjunk el:
Alkalmazza a C ábra 32. kart és
engedje az ülést az „asztal” pozíció
eléréséig, majd fordítsa a meghajtott
ülést egészen a „pénztárca” pozícióig
a35. ábra által jelölt módon.– markolja meg az E szíjat és emelje
fel, majd távolítsa el a padlózaton talál-
ható sínből az ülést.
Az ülések visszaszereléséhez a fenti
műveleteket fordított sorrendben, visz-
szafelé végezze el.
Győződjön meg arról, hogy
az ülések rögzítésére szolgá-
ló alkatrészek tiszták; idegen
tárgy jelenléte akadályozhatja
a helyes és tökéletes rögzítést.
35. ábra
L0B0411b
Elindulás előtt mindig győ-
ződjünk meg arról, hogy az
összes ülés menetirányban
áll, és tökéletesen rögzítve van. Csak
ebben a pozícióban alkalmazhatja ren-
deltetés szerint a biztonsági öveket.
34
ÜLÉSEK
ELRENDEZÉSE

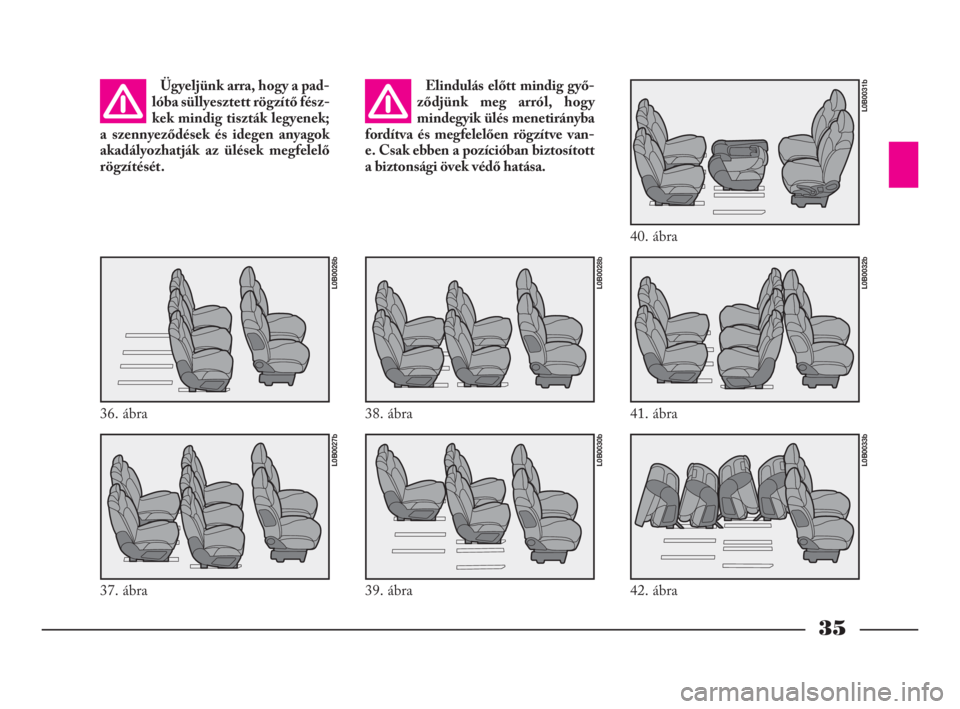

A gépkocsi különféle változatainál
a padlóban levő rögzítő elemek fel-
használásával lehetőség van különféle
üléselrendezések megvalósítására.
A következő ábrák a gépkocsi válto-
zatától függően bemutatnak néhány
lehetséges elrendezést:
36. ábra– 5 férőhelyes verzió
37. ábra– 5 + 2 férőhelyes verzió
38. ábra– 6 férőhelyes verzió
39. ábra– balra rendezett ülések
40. ábra– „játékterem” elrendezés
középső asztallal
41. ábra– „hátsó nappali” elrendezés
42. ábra– hosszú tárgyak szállítására
alkalmas elrendezés
További elrendezésekre is nyílik lehe-
tőség, ehhez távolítsa el a középső ülé-
seket, így tágítva az első és harmadik
üléssor közötti teret.
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 34

35
Ügyeljünk arra, hogy a pad-
lóba süllyesztett rögzítő fész-
kek mindig tiszták legyenek;
a szennyeződések és idegen anyagok
akadályozhatják az ülések megfelelő
rögzítését.Elindulás előtt mindig győ-
ződjünk meg arról, hogy
mindegyik ülés menetirányba
fordítva és megfelelően rögzítve van-
e. Csak ebben a pozícióban biztosított
a biztonsági övek védő hatása.
37. ábra
L0B0027b
39. ábra
L0B0030b
41. ábra
L0B0032b
42. ábra
L0B0033b
36. ábra
L0B0026b
38. ábra
L0B0028b
40. ábra
L0B0031b
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 35

36

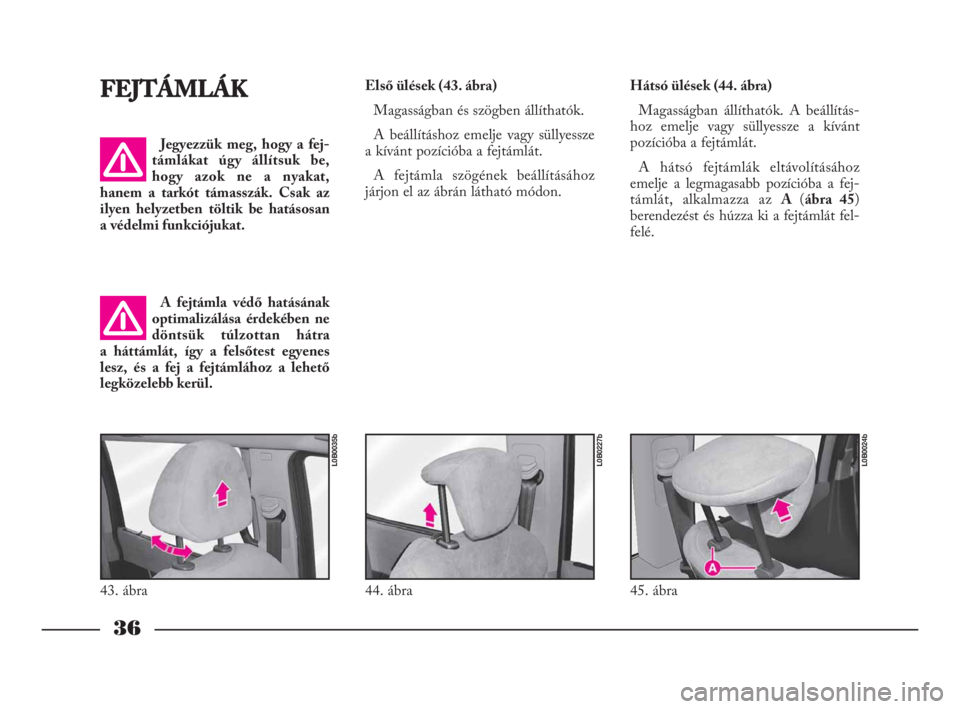

FEJTÁMLÁK
Jegyezzük meg, hogy a fej-
támlákat úgy állítsuk be,
hogy azok ne a nyakat,
hanem a tarkót támasszák. Csak az
ilyen helyzetben töltik be hatásosan
a védelmi funkciójukat.
A fejtámla védő hatásának
optimalizálása érdekében ne
döntsük túlzottan hátra
a háttámlát, így a felsőtest egyenes
lesz, és a fej a fejtámlához a lehető
legközelebb kerül.Első ülések (43. ábra)
Magasságban és szögben állíthatók.
A beállításhoz emelje vagy süllyessze
a kívánt pozícióba a fejtámlát.
A fejtámla szögének beállításához
járjon el az ábrán látható módon.Hátsó ülések (44. ábra)
Magasságban állíthatók. A beállítás-
hoz emelje vagy süllyessze a kívánt
pozícióba a fejtámlát.
A hátsó fejtámlák eltávolításához
emelje a legmagasabb pozícióba a fej-
támlát, alkalmazza az A (ábra 45)
berendezést és húzza ki a fejtámlát fel-
felé.
43. ábra
L0B0035b
45. ábra
L0B0024b
44. ábra
L0B0227b
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 36

37

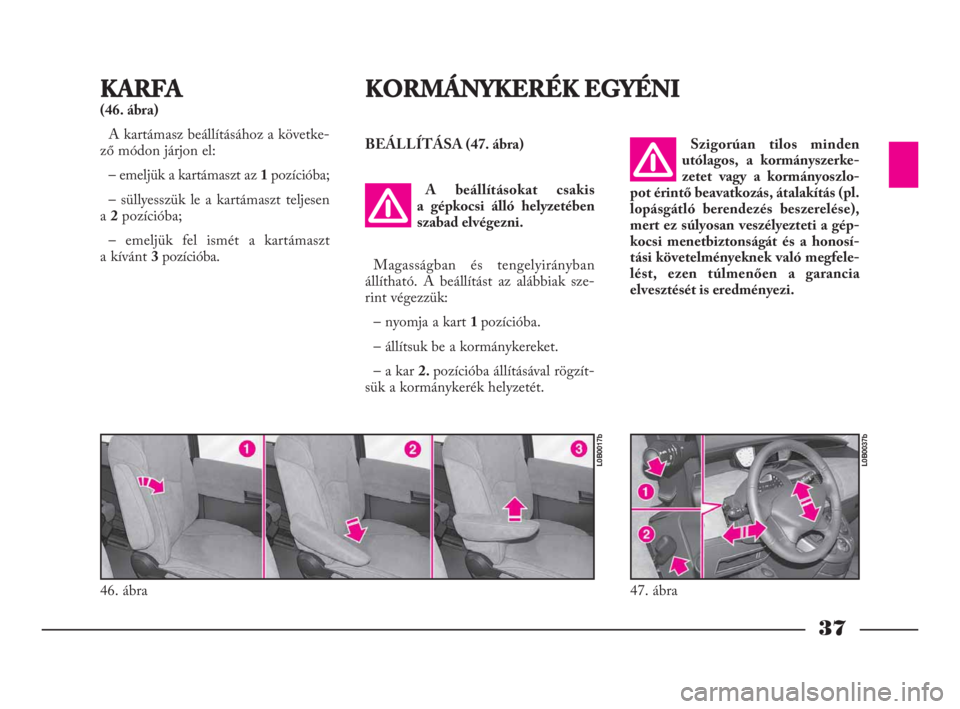

KARFA
(46. ábra)
A kartámasz beállításához a követke-
ző módon járjon el:
– emeljük a kartámaszt az 1pozícióba;
– süllyesszük le a kartámaszt teljesen
a2pozícióba;
– emeljük fel ismét a kartámaszt
a kívánt 3pozícióba.
Magasságban és tengelyirányban
állítható. A beállítást az alábbiak sze-
rint végezzük:
– nyomja a kart 1 pozícióba.
– állítsuk be a kormánykereket.
– a kar 2. pozícióba állításával rögzít-
sük a kormánykerék helyzetét.A beállításokat csakis
a gépkocsi álló helyzetében
szabad elvégezni.
46. ábra
L0B0017b
KORMÁNYKERÉK EGYÉNI
BEÁLLÍTÁSA (47. ábra)
47. ábra
L0B0037b
Szigorúan tilos minden
utólagos, a kormányszerke-
zetet vagy a kormányoszlo-
pot érintő beavatkozás, átalakítás (pl.
lopásgátló berendezés beszerelése),
mert ez súlyosan veszélyezteti a gép-
kocsi menetbiztonságát és a honosí-
tási követelményeknek való megfele-
lést, ezen túlmenően a garancia
elvesztését is eredményezi.
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 37

38

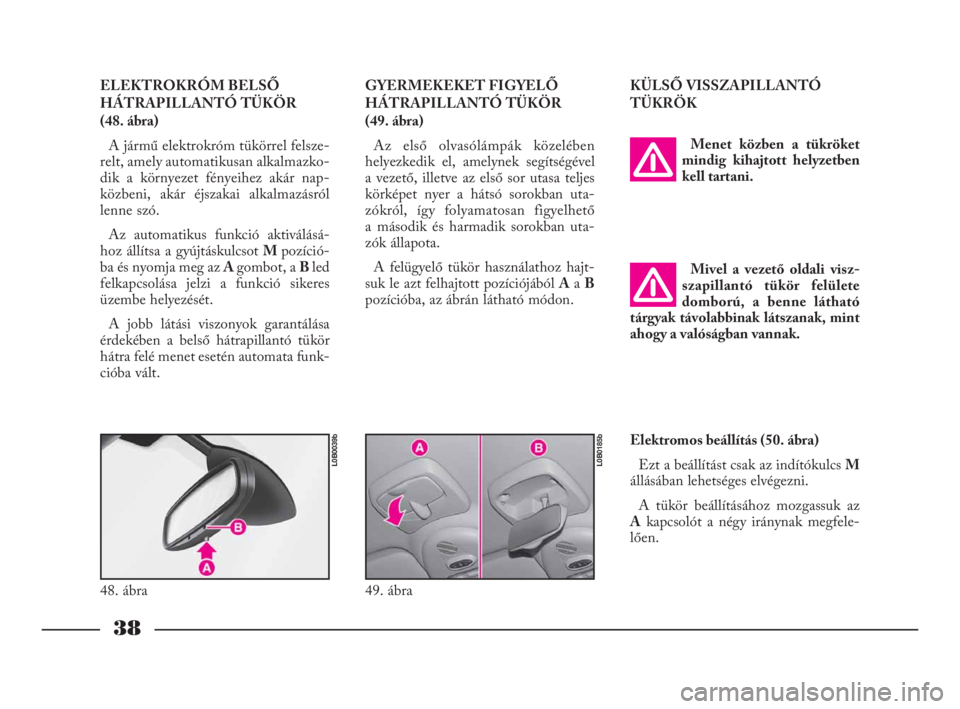

ELEKTROKRÓM BELSŐ
HÁTRAPILLANTÓ TÜKÖR
(48. ábra)
A jármű elektrokróm tükörrel felsze-
relt, amely automatikusan alkalmazko-
dik a környezet fényeihez akár nap-
közbeni, akár éjszakai alkalmazásról
lenne szó.
Az automatikus funkció aktiválásá-
hoz állítsa a gyújtáskulcsot M pozíció-
ba és nyomja meg az A gombot, a B led
felkapcsolása jelzi a funkció sikeres
üzembe helyezését.
A jobb látási viszonyok garantálása
érdekében a belső hátrapillantó tükör
hátra felé menet esetén automata funk-
cióba vált.GYERMEKEKET FIGYELŐ
HÁTRAPILLANTÓ TÜKÖR
(49. ábra)
Az első olvasólámpák közelében
helyezkedik el, amelynek segítségével
a vezető, illetve az első sor utasa teljes
körképet nyer a hátsó sorokban uta-
zókról, így folyamatosan figyelhető
a második és harmadik sorokban uta-
zók állapota.
A felügyelő tükör használathoz hajt-
suk le azt felhajtott pozíciójából Aa B
pozícióba, az ábrán látható módon.KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK
Menet közben a tükröket
mindig kihajtott helyzetben
kell tartani.
48. ábra
L0B0039b
49. ábra
L0B0185b
Mivel a vezető oldali visz-
szapillantó tükör felülete
domború, a benne látható
tárgyak távolabbinak látszanak, mint
ahogy a valóságban vannak.
Elektromos beállítás (50. ábra)
Ezt a beállítást csak az indítókulcs M
állásában lehetséges elvégezni.
A tükör beállításához mozgassuk az
Akapcsolót a négy iránynak megfele-
lően.
001-065 Phedra LUM HU 7.0 17-11-2009 11:09 Pagina 38

39

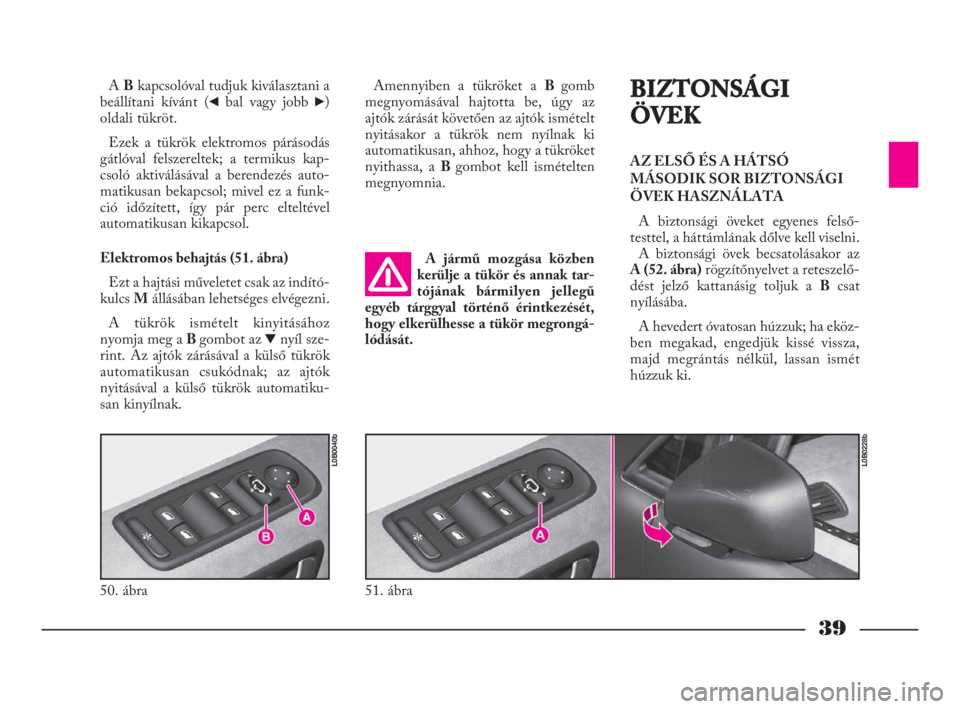

A Bkapcsolóval tudjuk kiválasztani a
beállítani kívánt (
¯bal vagy jobb ˙)
oldali tükröt.
Ezek a tükrök elektromos párásodás
gátlóval felszereltek; a termikus kap-
csoló aktiválásával a berendezés auto-
matikusan bekapcsol; mivel ez a funk-
ció időzített, így pár perc elteltével
automatikusan kikapcsol.
Elektromos behajtás (51. ábra)
Ezt a hajtási műveletet csak az indító-
kulcs Mállásában lehetséges elvégezni.
A tükrök ismételt kinyitásához
nyomja meg a B gombot az
Onyíl sze-
rint. Az ajtók zárásával a külső tükrök
automatikusan csukódnak; az ajtók
nyitásával a külső tükrök automatiku-
san kinyílnak.Amennyiben a tükröket a B gomb
megnyomásával hajtotta be, úgy az
ajtók zárását követően az ajtók ismételt
nyitásakor a tükrök nem nyílnak ki
automatikusan, ahhoz, hogy a tükröket
nyithassa, a B gombot kell ismételten
megnyomnia.
BIZTONSÁGI
ÖVEK
AZ ELSŐ ÉS A HÁTSÓ
MÁSODIK SOR BIZTONSÁGI
ÖVEK HASZNÁLATA
A biztonsági öveket egyenes felső-
testtel, a háttámlának dőlve kell viselni.
A biztonsági övek becsatolásakor az
A (52. ábra)rögzítőnyelvet a reteszelő-
dést jelző kattanásig toljuk a Bcsat
nyílásába.
A hevedert óvatosan húzzuk; ha eköz-
ben megakad, engedjük kissé vissza,
majd megrántás nélkül, lassan ismét
húzzuk ki.
50. ábra
L0B0040b
51. ábra
L0B0228b
A jármű mozgása közben
kerülje a tükör és annak tar-
tójának bármilyen jellegű
