2010 Lancia Phedra Kezelési és karbantartási útmutató (in Hungarian)

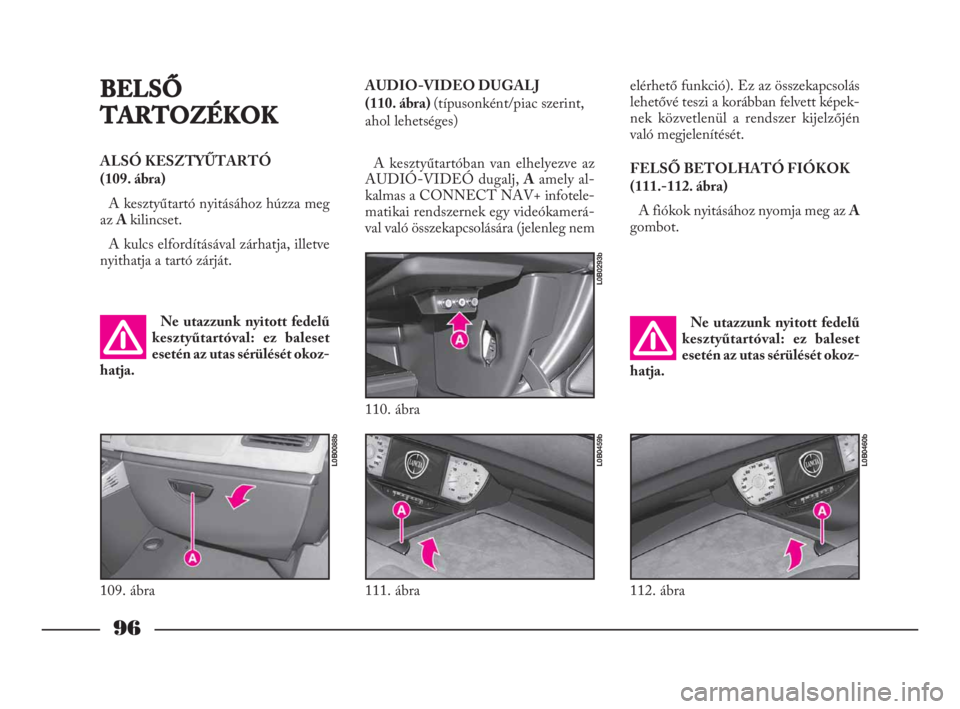

96
BELSŐ
TARTOZÉKOK
ALSÓ KESZTYŰTARTÓ
(109. ábra)
A kesztyűtartó nyitásához húzza meg
az A kilincset.
A kulcs elfordításával zárhatja, illetve
nyithatja a tartó zárját.elérhető funkció). Ez az összekapcsolás
lehetővé teszi a korábban felvett képek-
nek közvetlenül a rendszer kijelzőjén
való megjelenítését.
FELSŐ BETOLHATÓ FIÓKOK
(111.-112. ábra)
A fiókok nyitásához nyomja meg az A
gombot.
Ne utazzunk nyitott fedelű
kesztyűtartóval: ez baleset
esetén az utas sérülését okoz-
hatja.Ne utazzunk nyitott fedelű
kesztyűtartóval: ez baleset
esetén az utas sérülését okoz-
hatja.
109. ábra
L0B0088b
111. ábra
L0B0459b
112. ábra
L0B0460b
AUDIO-VIDEO DUGALJ
(110. ábra) (típusonként/piac szerint,
ahol lehetséges)
A kesztyűtartóban van elhelyezve az
AUDIÓ-VIDEÓ dugalj, Aamely al-
kalmas a CONNECT NAV+ infotele-
matikai rendszernek egy videókamerá-
val való összekapcsolására (jelenleg nem
110. ábra
L0B0293b
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 96

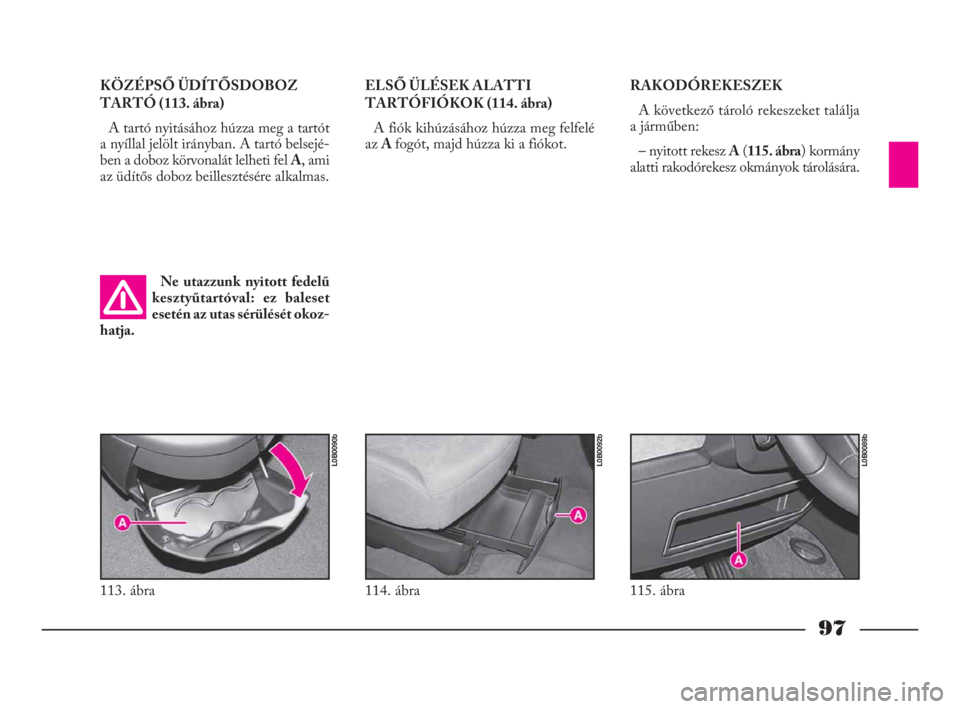

97
KÖZÉPSŐ ÜDÍTŐSDOBOZ
TARTÓ (113. ábra)
A tartó nyitásához húzza meg a tartót
a nyíllal jelölt irányban. A tartó belsejé-
ben a doboz körvonalát lelheti fel A, ami
az üdítős doboz beillesztésére alkalmas.ELSŐ ÜLÉSEK ALATTI
TARTÓFIÓKOK (114. ábra)
A fiók kihúzásához húzza meg felfelé
az A fogót, majd húzza ki a fiókot.RAKODÓREKESZEK
A következő tároló rekeszeket találja
a járműben:
– nyitott rekesz A(115. ábra) kormány
alatti rakodórekesz okmányok tárolására.
Ne utazzunk nyitott fedelű
kesztyűtartóval: ez baleset
esetén az utas sérülését okoz-
hatja.
113. ábra
L0B0090b
114. ábra
L0B0092b
115. ábra
L0B0089b
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 97

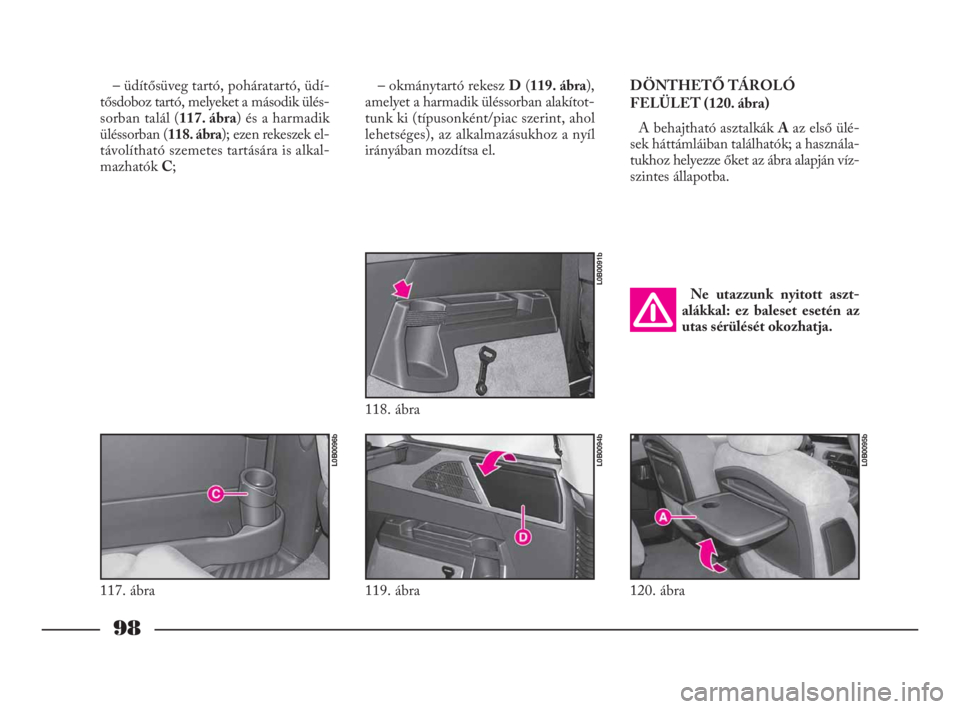

98
– üdítősüveg tartó, poháratartó, üdí-
tősdoboz tartó, melyeket a második ülés-
sorban talál (117. ábra) és a harmadik
üléssorban (118. ábra); ezen rekeszek el-
távolítható szemetes tartására is alkal-
mazhatók C;– okmánytartó rekesz D(119. ábra),
amelyet a harmadik üléssorban alakítot-
tunk ki (típusonként/piac szerint, ahol
lehetséges), az alkalmazásukhoz a nyíl
irányában mozdítsa el.DÖNTHETŐ TÁROLÓ
FELÜLET (120. ábra)
A behajtható asztalkák Aaz első ülé-
sek háttámláiban találhatók; a használa-
tukhoz helyezze őket az ábra alapján víz-
szintes állapotba.
117. ábra
L0B0096b
118. ábra
L0B0091b
119. ábra
L0B0094b
120. ábra
L0B0095b
Ne utazzunk nyitott aszt-
alákkal: ez baleset esetén az
utas sérülését okozhatja.
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 98

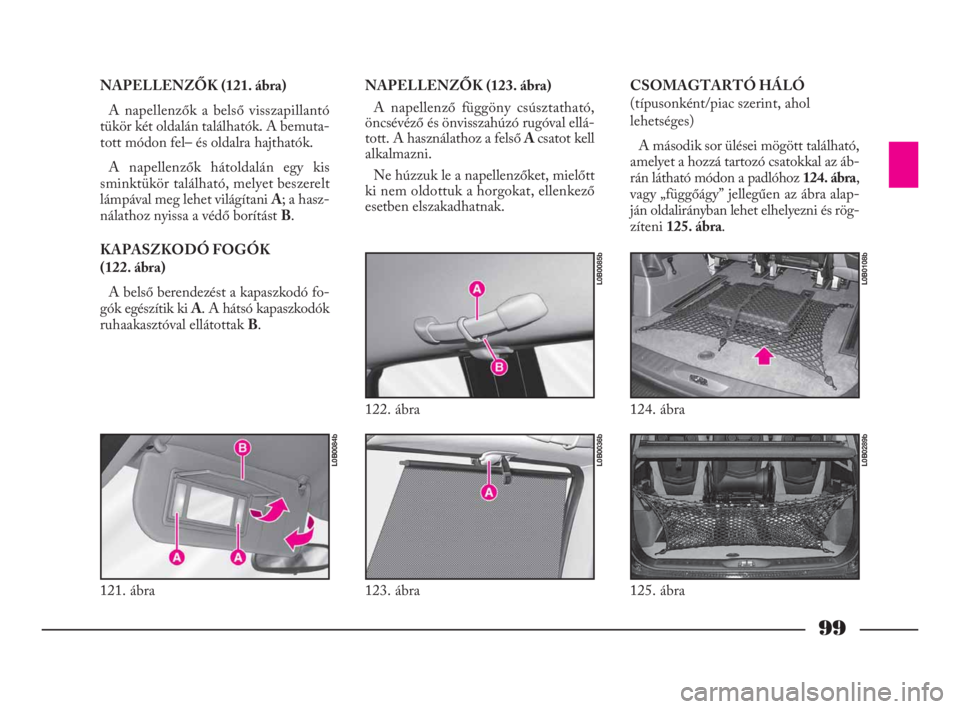

99
NAPELLENZŐK (121. ábra)
A napellenzők a belső visszapillantó
tükör két oldalán találhatók. A bemuta-
tott módon fel– és oldalra hajthatók.
A napellenzők hátoldalán egy kis
sminktükör található, melyet beszerelt
lámpával meg lehet világítani A; a hasz-
nálathoz nyissa a védő borítást B.
KAPASZKODÓ FOGÓK
(122. ábra)
A belső berendezést a kapaszkodó fo-
gók egészítik ki A. A hátsó kapaszkodók
ruhaakasztóval ellátottak B.NAPELLENZŐK (123. ábra)
A napellenző függöny csúsztatható,
öncsévéző és önvisszahúzó rugóval ellá-
tott. A használathoz a felső A csatot kell
alkalmazni.
Ne húzzuk le a napellenzőket, mielőtt
ki nem oldottuk a horgokat, ellenkező
esetben elszakadhatnak.CSOMAGTARTÓ HÁLÓ
(típusonként/piac szerint, ahol
lehetséges)
A második sor ülései mögött található,
amelyet a hozzá tartozó csatokkal az áb-
rán látható módon a padlóhoz 124. ábra,
vagy „függőágy” jellegűen az ábra alap-
ján oldalirányban lehet elhelyezni és rög-
zíteni 125. ábra.
121. ábra
L0B0084b
122. ábra
L0B0085b
123. ábra
L0B0036b
124. ábra
L0B0108b
125. ábra
L0B0289b
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 99

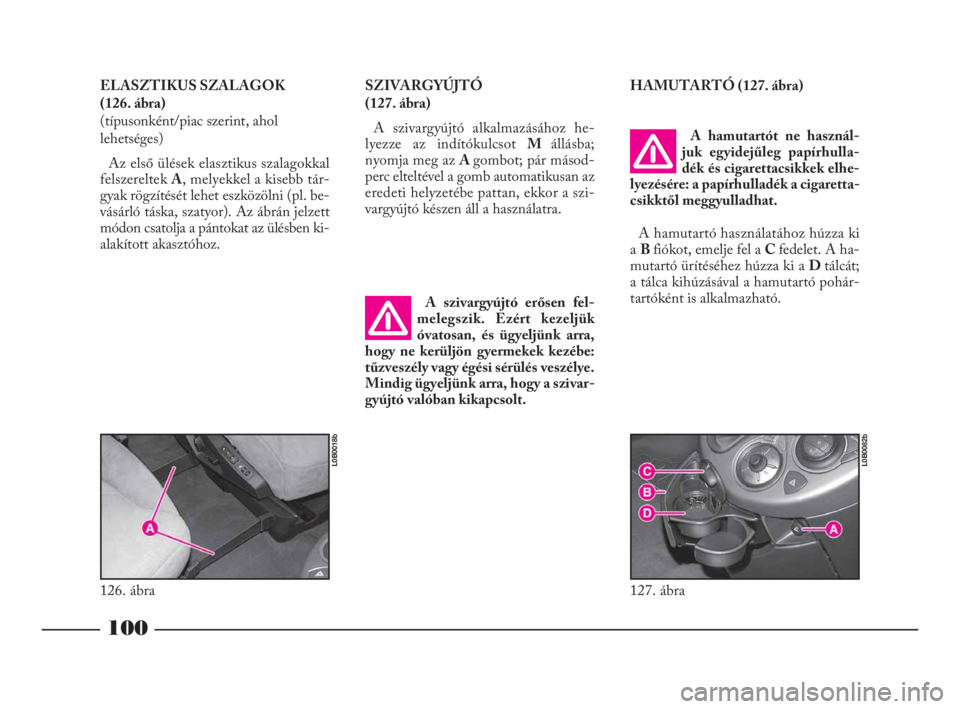

100
ELASZTIKUS SZALAGOK
(126. ábra)
(típusonként/piac szerint, ahol
lehetséges)
Az első ülések elasztikus szalagokkal
felszereltek A, melyekkel a kisebb tár-
gyak rögzítését lehet eszközölni (pl. be-
vásárló táska, szatyor). Az ábrán jelzett
módon csatolja a pántokat az ülésben ki-
alakított akasztóhoz.SZIVARGYÚJTÓ
(127. ábra)
A szivargyújtó alkalmazásához he-
lyezze az indítókulcsot M állásba;
nyomja meg az A gombot; pár másod-
perc elteltével a gomb automatikusan az
eredeti helyzetébe pattan, ekkor a szi-
vargyújtó készen áll a használatra.HAMUTARTÓ (127. ábra)
126. ábra
L0B0018b
127. ábra
L0B0082b
A szivargyújtó erősen fel-
melegszik. Ezért kezeljük
óvatosan, és ügyeljünk arra,
hogy ne kerüljön gyermekek kezébe:
tűzveszély vagy égési sérülés veszélye.
Mindig ügyeljünk arra, hogy a szivar-
gyújtó valóban kikapcsolt.
A hamutartót ne használ-
juk egyidejűleg papírhulla-
dék és cigarettacsikkek elhe-
lyezésére: a papírhulladék a cigaretta-
csikktől meggyulladhat.
A hamutartó használatához húzza ki
aB fiókot, emelje fel a C fedelet. A ha-
mutartó ürítéséhez húzza ki a D tálcát;
a tálca kihúzásával a hamutartó pohár-
tartóként is alkalmazható.
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 100

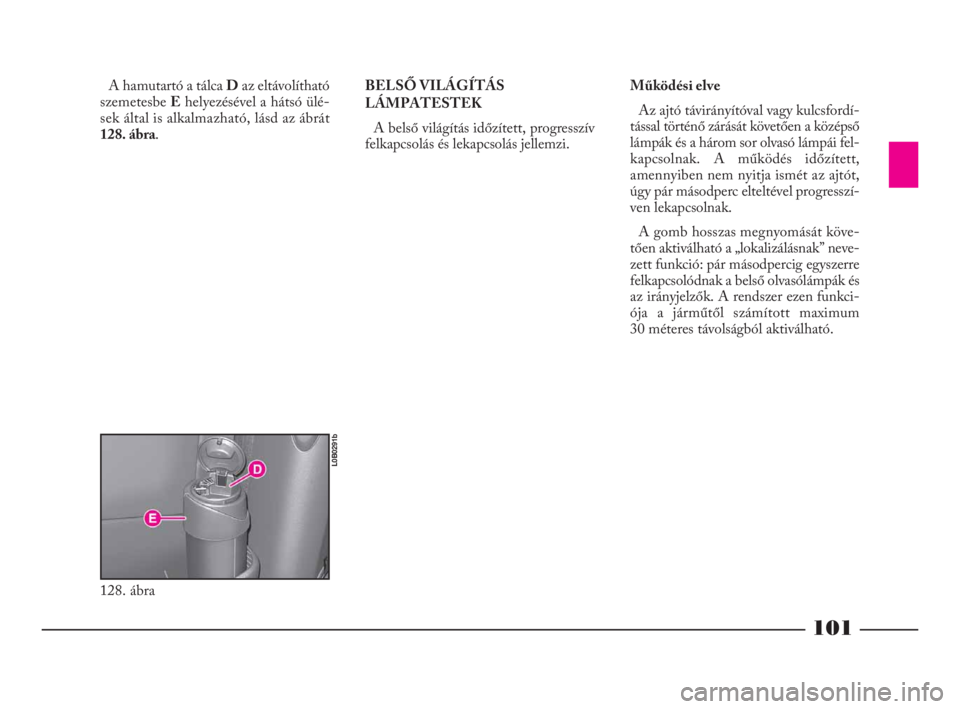

101
A hamutartó a tálca Daz eltávolítható
szemetesbe Ehelyezésével a hátsó ülé-
sek által is alkalmazható, lásd az ábrát
128. ábra.BELSŐ VILÁGÍTÁS
LÁMPATESTEK
A belső világítás időzített, progresszív
felkapcsolás és lekapcsolás jellemzi.Működési elve
Az ajtó távirányítóval vagy kulcsfordí-
tással történő zárását követően a középső
lámpák és a három sor olvasó lámpái fel-
kapcsolnak. A működés időzített,
amennyiben nem nyitja ismét az ajtót,
úgy pár másodperc elteltével progresszí-
ven lekapcsolnak.
A gomb hosszas megnyomását köve-
tően aktiválható a „lokalizálásnak” neve-
zett funkció: pár másodpercig egyszerre
felkapcsolódnak a belső olvasólámpák és
az irányjelzők. A rendszer ezen funkci-
ója a járműtől számított maximum
30 méteres távolságból aktiválható.
128. ábra
L0B0291b
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 101

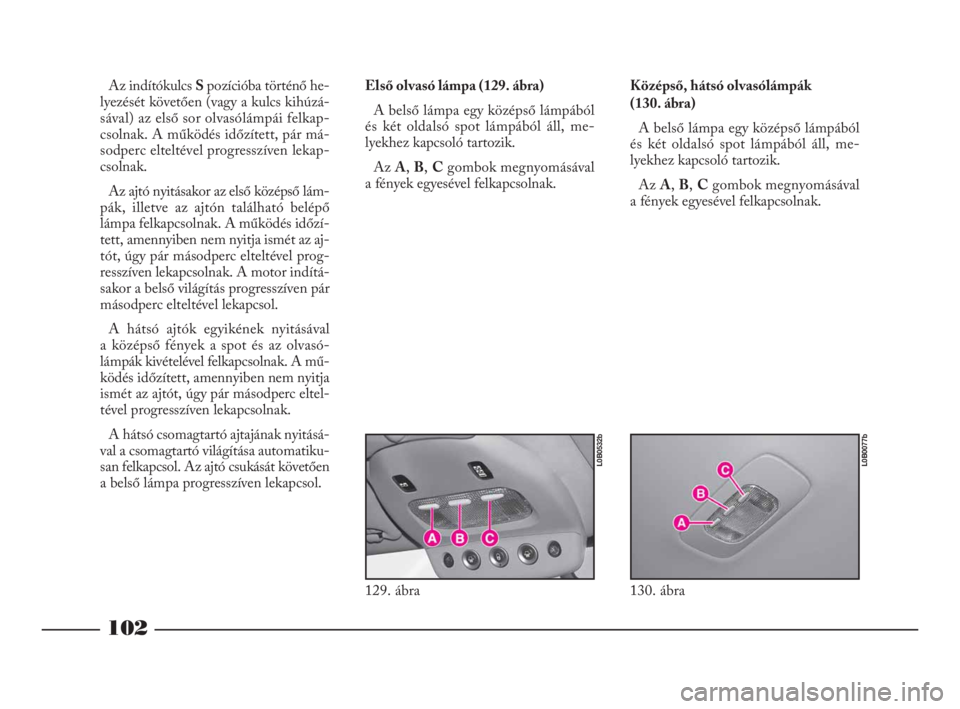

102
Az indítókulcs Spozícióba történő he-
lyezését követően (vagy a kulcs kihúzá-
sával) az első sor olvasólámpái felkap-
csolnak. A működés időzített, pár má-
sodperc elteltével progresszíven lekap-
csolnak.
Az ajtó nyitásakor az első középső lám-
pák, illetve az ajtón található belépő
lámpa felkapcsolnak. A működés időzí-
tett, amennyiben nem nyitja ismét az aj-
tót, úgy pár másodperc elteltével prog-
resszíven lekapcsolnak. A motor indítá-
sakor a belső világítás progresszíven pár
másodperc elteltével lekapcsol.
A hátsó ajtók egyikének nyitásával
a középső fények a spot és az olvasó-
lámpák kivételével felkapcsolnak. A mű-
ködés időzített, amennyiben nem nyitja
ismét az ajtót, úgy pár másodperc eltel-
tével progresszíven lekapcsolnak.
A hátsó csomagtartó ajtajának nyitásá-
val a csomagtartó világítása automatiku-
san felkapcsol. Az ajtó csukását követően
a belső lámpa progresszíven lekapcsol.Első olvasó lámpa (129. ábra)
A belső lámpa egy középső lámpából
és két oldalsó spot lámpából áll, me-
lyekhez kapcsoló tartozik.
Az A, B, Cgombok megnyomásával
a fények egyesével felkapcsolnak.Középső, hátsó olvasólámpák
(130. ábra)
A belső lámpa egy középső lámpából
és két oldalsó spot lámpából áll, me-
lyekhez kapcsoló tartozik.
Az A, B, Cgombok megnyomásával
a fények egyesével felkapcsolnak.
129. ábra
L0B0532b
130. ábra
L0B0077b
066-134 Phedra LUM HU 7.0 17-11-2009 11:12 Pagina 102

103
Sminklámpa
(131. ábra)
Az indítókulcs M pozíciójában a védő-
fedél B nyitását követően az A sminktü-
kör mellett található kislámpa felkapcsol.
Ezek lehetővé teszik a tükrök gyenge
megvilágítási viszonyok között történő
használatát.Kesztyűtartó megvilágítása
(132. ábra)
Az indítókulcs M helyzetében a kesz-
tyűtartó nyitásával a lámpa Aautomati-
kusan felkapcsol.Kilépő lámpa
(133. ábra)
Az első ajtóban elhelyezett Alámpák
az ajtó nyitásakor kigyulladnak, függet-
lenül a gyújtáskulcs helyzetétől.
131. ábra
L0B0086b
132. ábra
L0B0258b
133. ábra
L0B0259b
