– Nyomja meg a Bszárnyat, majd
húzza ki lefelé mozdítva a foglalatot C
az optikai műszercsoportból;
– Húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
– Szerelje vissza a foglalatot C;
– Szerelje vissza a védőfedelet A, győ-

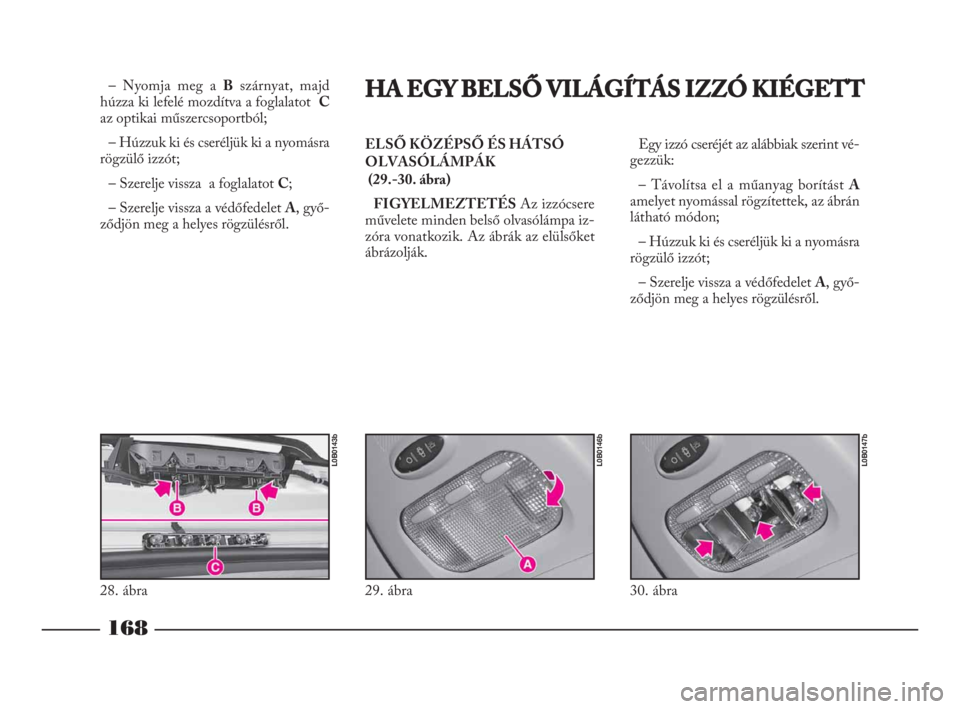

ződjön meg a helyes rögzülésről.ELSŐ KÖZÉPSŐ ÉS HÁTSÓ
OLVASÓLÁMPÁK
(29.-30. ábra)
FIGYELMEZTETÉSAz izzócsere
művelete minden belső olvasólámpa iz-
zóra vonatkozik. Az ábrák az elülsőket
ábrázolják.Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
– Távolítsa el a műanyag borítást A
amelyet nyomással rögzítettek, az ábrán
látható módon;
– Húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót;
– Szerelje vissza a védőfedelet A, győ-
ződjön meg a helyes rögzülésről.HA EGY BELSŐ VILÁGÍTÁS IZZÓ KIÉGETT
168
28. ábra
L0B0143b
29. ábra
L0B0146b
30. ábra
L0B0147b
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 168

169

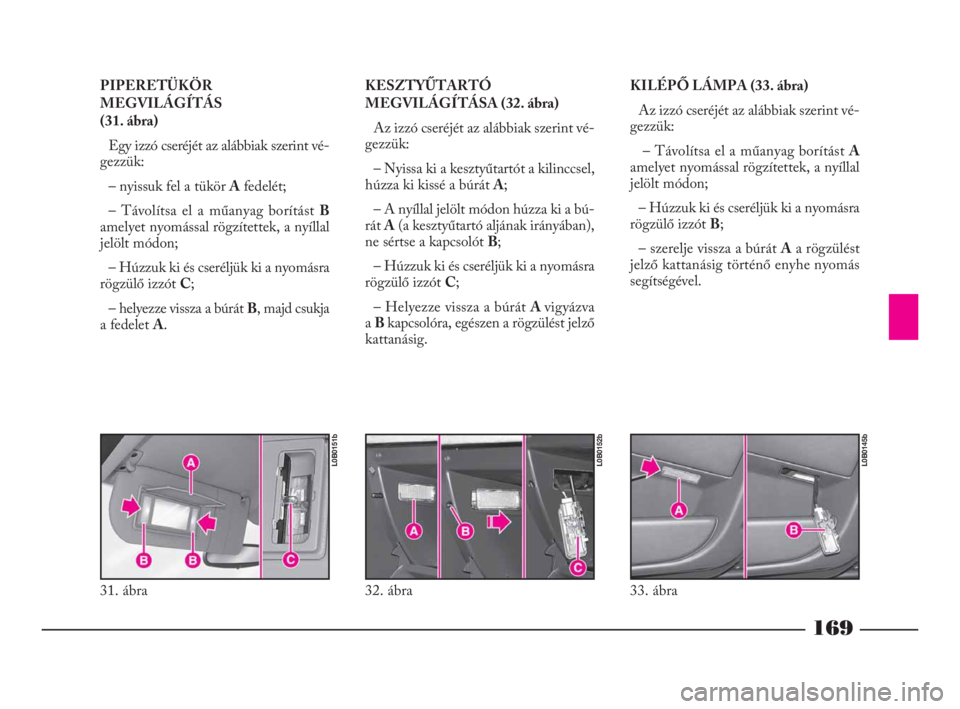

PIPERETÜKÖR
MEGVILÁGÍTÁS
(31. ábra)
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
– nyissuk fel a tükör Afedelét;
– Távolítsa el a műanyag borítást B
amelyet nyomással rögzítettek, a nyíllal
jelölt módon;
– Húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót C;
– helyezze vissza a búrát B, majd csukja
a fedelet A.KESZTYŰTARTÓ
MEGVILÁGÍTÁSA (32. ábra)
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
– Nyissa ki a kesztyűtartót a kilinccsel,
húzza ki kissé a búrát A;
– A nyíllal jelölt módon húzza ki a bú-
rát A(a kesztyűtartó aljának irányában),
ne sértse a kapcsolót B;
– Húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót C;
– Helyezze vissza a búrát A vigyázva
aB kapcsolóra, egészen a rögzülést jelző
kattanásig.
31. ábra
L0B0151b
32. ábra
L0B0152b
KILÉPŐ LÁMPA (33. ábra)
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
– Távolítsa el a műanyag borítást A
amelyet nyomással rögzítettek, a nyíllal
jelölt módon;
– Húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót B;
– szerelje vissza a búrát Aa rögzülést
jelző kattanásig történő enyhe nyomás
segítségével.
33. ábra
L0B0145b
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 169

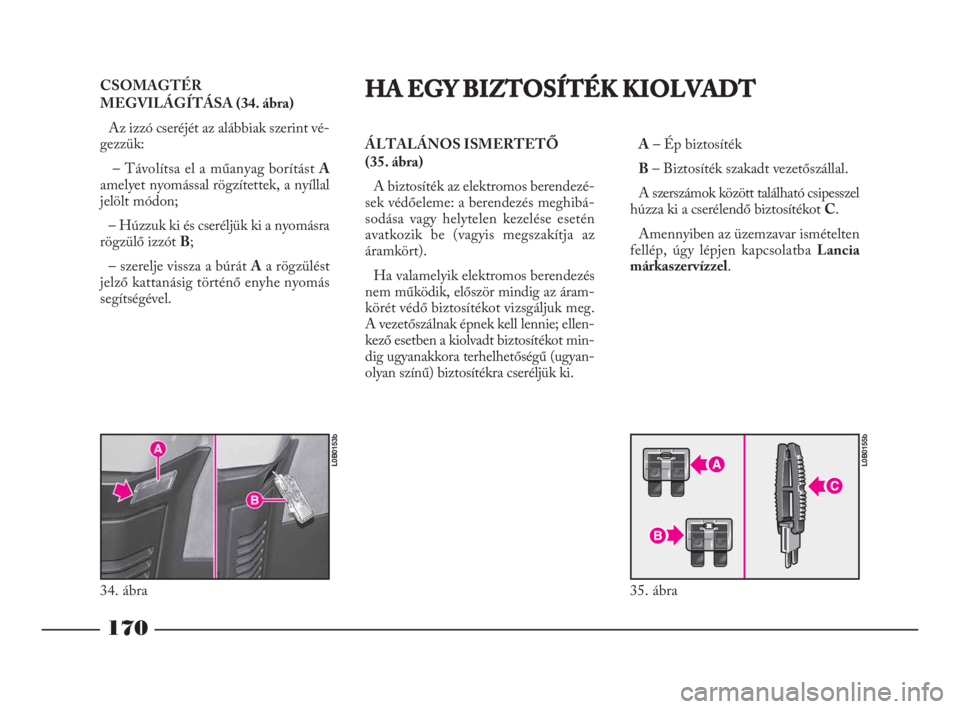

CSOMAGTÉR
MEGVILÁGÍTÁSA (34. ábra)
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
– Távolítsa el a műanyag borítást A
amelyet nyomással rögzítettek, a nyíllal
jelölt módon;
– Húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót B;
– szerelje vissza a búrát Aa rögzülést
jelző kattanásig történő enyhe nyomás
segítségével.ÁLTALÁNOS ISMERTETŐ
(35. ábra)
A biztosíték az elektromos berendezé-
sek védőeleme: a berendezés meghibá-
sodása vagy helytelen kezelése esetén
avatkozik be (vagyis megszakítja az
áramkört).
Ha valamelyik elektromos berendezés
nem működik, először mindig az áram-
körét védő biztosítékot vizsgáljuk meg.
A vezetőszálnak épnek kell lennie; ellen-
kező esetben a kiolvadt biztosítékot min-
dig ugyanakkora terhelhetőségű (ugyan-
olyan színű) biztosítékra cseréljük ki.
170
34. ábra
L0B0153b
35. ábra
L0B0155b
A– Ép biztosíték
B– Biztosíték szakadt vezetőszállal.
A szerszámok között található csipesszel
húzza ki a cserélendő biztosítékot C.
Amennyiben az üzemzavar ismételten
fellép, úgy lépjen kapcsolatba Lancia
márkaszervízzel.
HA EGY BIZTOSÍTÉK KIOLVADT
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 170

171
Soha nem szabad a kiolvadt
biztosítékot más vezetőda-
rabbal, fémhuzallal pótolni.
Mindig ugyanolyan színű, ép biztosí-
tékot használjunk.
A kiolvadt biztosítékot
soha nem szabad nagyobb
terhelhetőségű biztosítékkal
pótolni, TŰZVESZÉLY.Ha egy általános védőbizto-
síték (MIDI-FUSE, MAXI-
FUSE vagy MEGA-FUSE)
kiolvad, ne végezzünk semmilyen javí-
tási beavatkozást, hanem vizsgáltassuk
meg a gépkocsit egy Lancia márka-

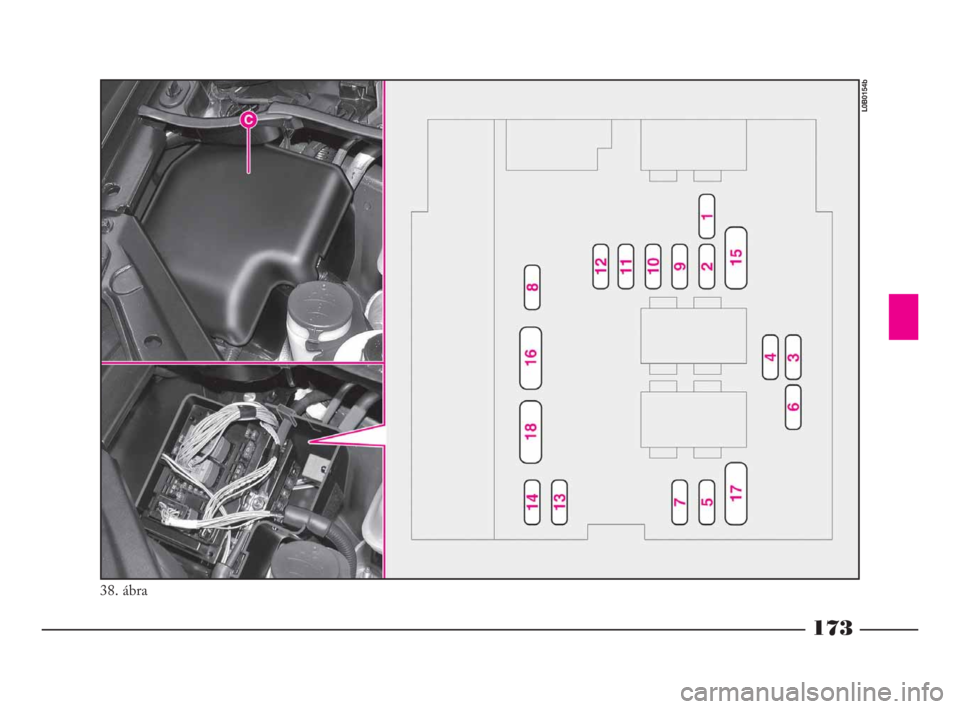

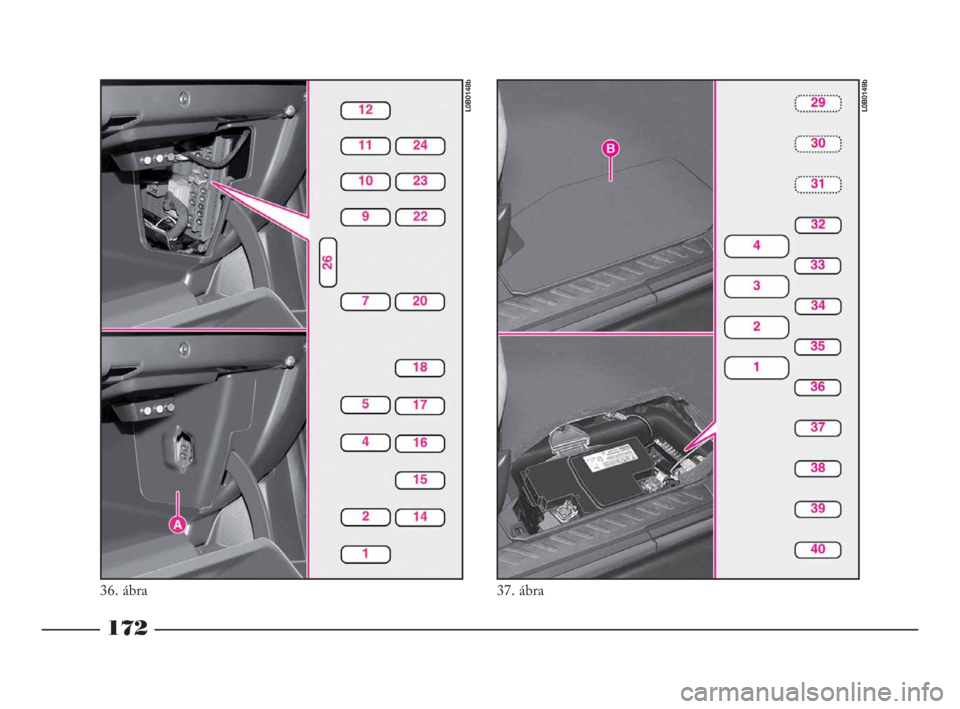

szervizben.BIZTOSÍTÉKOK HELYE
(36.-37.-38. ábra)
A biztosítékok három központban cso-
portosítottak:
– Kesztyűtartóban; a hozzáféréshez tá-
volítsa el a védőburkolatot A;
– Az akkumulátornál található, első
utas padlózatában kialakított mélyedés-
ben található; a hozzáféréshez emelje
a védőfedelet B;
– A motorházban; a hozzáféréshez tá-
volítsa el a védőburkolatot C. A biztosíték cseréje előtt
ügyeljünk arra, hogy a gyúj-
táskulcs ki legyen húzva, és
minden elektromos berendezés ki
legyen kapcsolva.
Ha egy biztonsági rendszer
(légzsák rendszer, fékrend-
szer), motor-váltó egység
(motor rendszer, sebességváltó rend-
szer) vagy kormányrásegítő rendszer
védelmére szolgáló általános biztosíték
kiolvadt, forduljunk egy Lancia már-
kaszervizhez.
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 171

172
36. ábra
L0B0148b
37. ábra
L0B0149b
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 172

173
38. ábra
L0B0154b
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 173

174

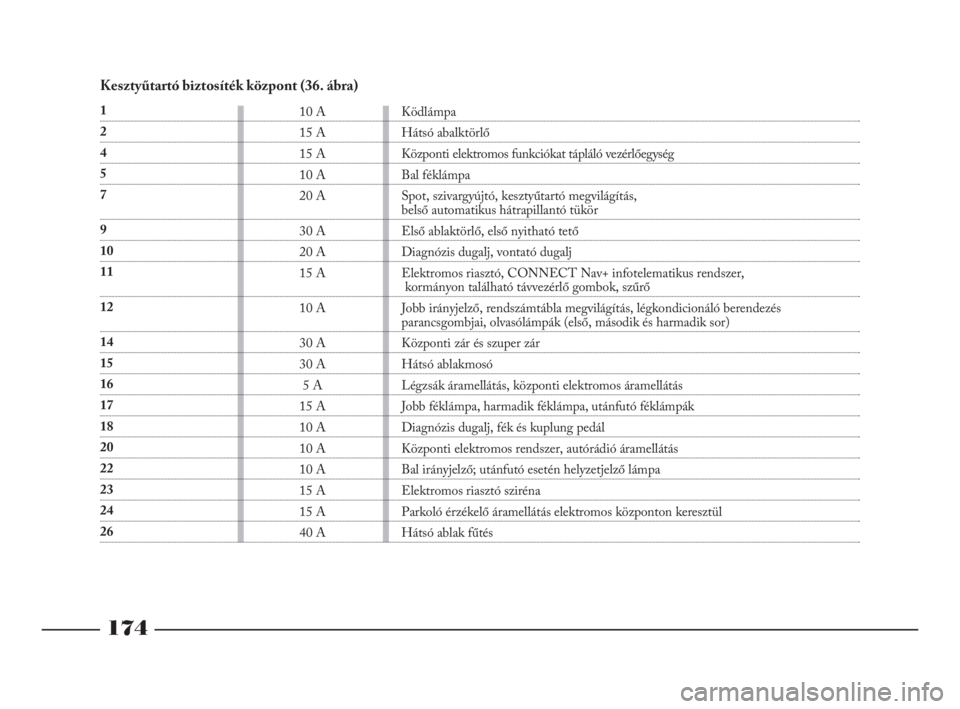

Kesztyűtartó biztosíték központ (36. ábra)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610 A
15 A
15 A
10 A
20 A
30 A
20 A
15 A
10 A
30 A
30 A
5 A
15 A
10 A
10 A
10 A
15 A
15 A
40 AKödlámpa
Hátsó abalktörlő
Központi elektromos funkciókat tápláló vezérlőegység
Bal féklámpa
Spot, szivargyújtó, kesztyűtartó megvilágítás,
belső automatikus hátrapillantó tükör
Első ablaktörlő, első nyitható tető
Diagnózis dugalj, vontató dugalj
Elektromos riasztó, CONNECT Nav+ infotelematikus rendszer,
kormányon található távvezérlő gombok, szűrő
Jobb irányjelző, rendszámtábla megvilágítás, légkondicionáló berendezés
parancsgombjai, olvasólámpák (első, második és harmadik sor)
Központi zár és szuper zár
Hátsó ablakmosó
Légzsák áramellátás, központi elektromos áramellátás
Jobb féklámpa, harmadik féklámpa, utánfutó féklámpák
Diagnózis dugalj, fék és kuplung pedál
Központi elektromos rendszer, autórádió áramellátás
Bal irányjelző; utánfutó esetén helyzetjelző lámpa
Elektromos riasztó sziréna
Parkoló érzékelő áramellátás elektromos központon keresztül
Hátsó ablak fűtés
152-182 Phedra LUM HU 7.0 17-11-2009 11:48 Pagina 174

175

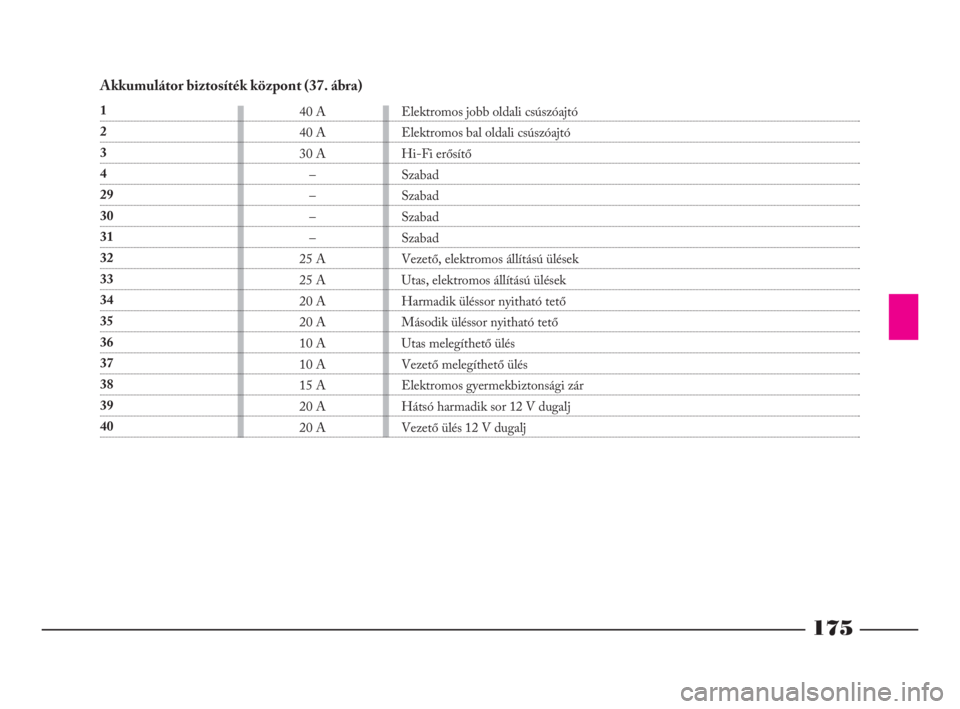

Akkumulátor biztosíték központ (37. ábra)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
4040 A
40 A
30 A
–
–
–
–
25 A
25 A
20 A
20 A
10 A
10 A
15 A
20 A
20 AElektromos jobb oldali csúszóajtó
Elektromos bal oldali csúszóajtó
Hi-Fi erősítő
Szabad
Szabad
Szabad
Szabad
Vezető, elektromos állítású ülések
Utas, elektromos állítású ülések
Harmadik üléssor nyitható tető
Második üléssor nyitható tető
Utas melegíthető ülés
Vezető melegíthető ülés
Elektromos gyermekbiztonsági zár
Hátsó harmadik sor 12 V dugalj
Vezető ülés 12 V dugalj
