2010 Lancia Delta Instructieboek (in Dutch)

208NOODGEVALLEN
Zekeringenkast bagageruimte fig. 41 en 42
De zekeringen in de zekeringenkast links in de bagage-
ruimte zijn bereikbaar nadat het inspectieklepje is geo-
pend fig. 41.
fig. 42L0E0115mfig. 41L0E0114m
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 208

NOODGEVALLEN209
4
ZEKERINGENTABEL – Zekeringenkast dashboard
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
–
38
38
38
38
38
38
38
38
38
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Dimlicht rechts
Dimlicht rechts met Xenon-gasontladingslampen
Dimlicht links, koplampverstelling
Dimlicht links met Xenon-gasontladingslampen
Spoel van relais ventilateur voor airco, body computer
Beschikbaar
Ruitbediening linksachter
Ruitbediening rechtsachter
Achteruitrijlichten, relaisspoelen zekeringenkast
motorruimte, rempedaalschakelaar (contact normaal gesloten),
waterdetectiesensor in brandstoffilter, luchtkwantummeter
Regeleenheid portiervergrendeling, tankklepje, dead lock,
achterklepontgrendeling
Derde remlicht, instrumentenpaneel, regeleenheid adaptieve
verlichting, regeleenheid op gasontladingslamp links
Plafondlampje voor en middenachter (voor bepaalde uitvoeringen/
markten, met elektrisch bediend opendak), zonneklepverlichting aan
bestuurderszijde en passagierszijde, bagageruimteverlichting
en dashboardkastverlichting
Autoradio, radionavigatiesysteem, regeleenheid Blue&Me, sirene
diefstalalarm, alarmsysteem in plafondlampje, regeleenheid
airconditioning, regeleenheid bandenspanningcontrole,
diagnosestekker, plafondlampjes achter
Achterruitverwarming
Verwarming elektrische buitenspiegels, verwarming ruitensproeiers voor
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 209

210NOODGEVALLEN
38
38
38
–
38
38
38
38
38
38
38
38F42
F43
F44
F45
F46
F47
F48
F49
F50
F51
F52
F535
30
15
–
20
20
20
5
7,5
5/7,5 (*)
15
7,5
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Regeleenheid remsysteem, gierhoeksensor
Module voor ruitenwissers op de stuurkolomschakelaar, module
voor tweeweg-pomp ruitensproeiers voor/achter
op de stuurkolomschakelaar
Aansteker/stekkerdoos op tunnelconsole, stekkerdoos bagageruimte
Beschikbaar
Motor opendak
Ruitbediening voor bestuurderszijde
Ruitbediening voor passagierszijde
Schakelaarpanelen waarschuwingsknipperlichten, rechts, links
en in het midden op de autoradio/radionavigatiesysteem (verlichting),
bedieningsorganen op het stuurwiel (verlichting), Schakelaarpaneel
op plafondverlichting voor (verlichting), regeleenheid interieurbewaking,
elektrisch bedienbaar opendak (regeleenheid, verlichting schakelaars),
regensensor/schemersensor, elektronisch dimbare binnenspiegel,
inschakeling verwarmingselementen in voorstoelen
Regeleenheid Airbag
Aansteker (verlichting), bediening cruise-control,
convergenceregeleenheid, regeleenheid parkeersensoren,
AQS-sensor, regeleenheid airconditioning, elektrisch verstelbare
buitenspiegels, regeleenheid bandenspanningcontrole, regeleenheid
rijstrookbewaking, regeleenheid op gasontladingslamp rechts (*)
Module voor achterruitwisser op de stuurkolomschakelaar
Instrumentenpaneel, richtingaanwijzers achter
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 210

NOODGEVALLEN211
4
F08
F09
F10
F11
F14
F15
F16
F17
F18
F19
F22
F22
F23
F24
F30
F85
ZEKERINGENTABEL – Zekeringenkast motorruimte
–
20
10
10
15
30
7,5
10
7,5
7,5
15
20
20
5
15
15–
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Beschikbaar
Koplampsproeierpomp
Claxon
Secundaire verbruikers elektronische inspuiting
Grootlicht
Extra verwarming PTC1
Regeleenheid motormanagementsysteem
Primaire verbruikers elektronische inspuiting
Regeleenheid motormanagementsysteem
Aircocompressor
Primaire verbruikers elektronische inspuiting (motor 1.4)
Primaire verbruikers elektronische inspuiting (motor 1.8 en diesel)
Regeleenheid remsysteem (kleppen)
Regeleenheid elektrische stuurbekrachtiging
Mistlampen voor/cornering lights
Brandstofpomp
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 211

212NOODGEVALLEN
42
42
42
42
42
42F1
F2
F3
F6
F4
F530
30
10
10
15
10
ZEKERINGENTABEL – Zekeringenkast bagageruimte
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Stoelverstelling rechtsvoor
Stoelverstelling linksvoor
Stoelverwarming linksvoor
Stoelverwarming rechtsvoor
Regeleenheid Hifi-audiosysteem
BASSBOX-luidspreker (Hifi-audiosysteem)
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 212

NOODGEVALLEN213
4
ACCU OPLADEN
BELANGRIJK De beschrijving voor het opladen van de
accu dient slechts ter informatie. Wendt u bij voorkeur tot
het Lancia Servicenetwerk om deze werkzaamheden uit
te laten voeren.
We raden u aan de accu langzaam en met een lage stroom-
sterkte (ampèrage) gedurende ca. 24 uur op te laden. Als
u de accu langer oplaadt, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
❍maak de klem los van de minpool op de accu;
❍sluit de kabels van het laadapparaat aan op de accu-
polen; let hierbij op de polariteit;
❍schakel de acculader in;
❍aan het einde van het opladen: schakel eerst de accu-
lader uit en koppel dan de accu los;
❍sluit de klem weer aan op de minpool van de accu.
De vloeistof in de accu is giftig en corrosief.
Vermijd het contact met de huid en de ogen.
Het opladen van de accu moet worden uitge-
voerd in een goed geventileerde ruimte, ver verwij-
derd van open vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
Probeer een bevroren accu niet op te laden:
eerst moet de accu ontdooid worden, anders
loopt u het risico dat de accu ontploft. Als de
accu bevroren is geweest, moet door deskundig per-
soneel worden gecontroleerd of de cellen niet be-
schadigd zijn en of de bak geen scheuren vertoont,
waardoor de giftige en corrosieve vloeistof kan weg-
lekken.
OPKRIKKEN VAN DE AUTO
Als de auto omhoog gezet moet worden, wendt u dan tot
een werkplaats van het Lancia Servicenetwerk; deze be-
schikt over een garagekrik of hefbrug.
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 213

214NOODGEVALLEN
SLEPEN VAN DE AUTO
Bij de auto is een sleepoog geleverd. Het sleepoog bevindt
zich in de gereedschaphouder onder de bekleding in de
bagageruimte.
SLEEPOOG BEVESTIGEN fig. 43-44
Ga als volgt te werk:
❍verwijder de dop A;
❍neem het sleepoog B uit de zitting in de gereedschap-
houder;
❍draai het sleepoog geheel op de schroefdraadpen voor
of achter.
fig. 43L0E0090mfig. 44L0E0091m
Draai voor het slepen de sleutel in stand MAR
en vervolgens in STOP zonder de contactsleu-
tel uit het slot te verwijderen. Als de contact-
sleutel uit het contactslot wordt genomen, schakelt au-
tomatisch het stuurslot in waardoor het onmogelijk
wordt de auto te besturen. Houd er rekening mee dat
de rembekrachtiging en de elektrische stuurbekrach-
tiging niet werken zolang de motor niet is aangesla-
gen, waardoor meer kracht nodig is voor de bedie-
ning van het rempedaal en het stuur. Gebruik voor het
slepen geen elastische kabels en rijd zo gelijkmatig mo-
gelijk. Controleer tijdens het slepen of de sleepkabel
geen carrosseriedelen kan beschadigen. Houdt u bij het
slepen van een auto aan de wettelijke voorschriften.
Dit geldt zowel voor het slepen zelf als voor het gedrag
naar andere weggebruikers. Start de motor niet als de
auto wordt gesleept.
175-214 Delta NL 3ed Allin. 4ed 20-04-2010 16:53 Pagina 214

5

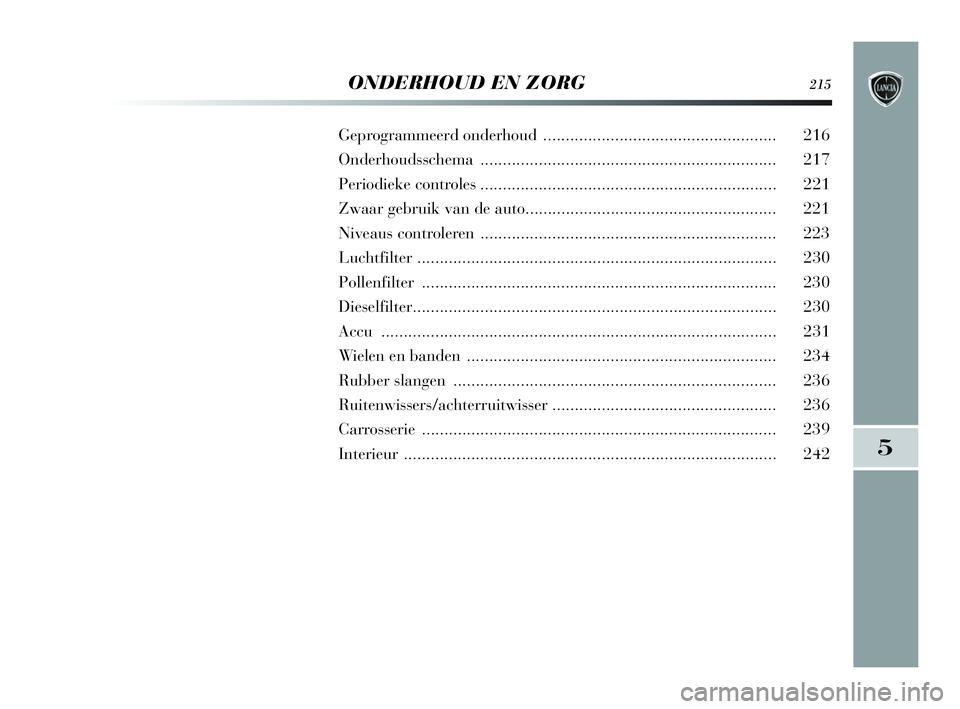

ONDERHOUD EN ZORG215
Geprogrammeerd onderhoud .................................................... 216
Onderhoudsschema .................................................................. 217
Periodieke controles .................................................................. 221
Zwaar gebruik van de auto........................................................ 221
Niveaus controleren .................................................................. 223
Luchtfilter ................................................................................ 230
Pollenfilter ............................................................................... 230
Dieselfilter................................................................................. 230
Accu ........................................................................................ 231
Wielen en banden ..................................................................... 234
Rubber slangen ........................................................................ 236
Ruitenwissers/achterruitwisser .................................................. 236
Carrosserie ............................................................................... 239
Interieur ................................................................................... 242
215-242 Delta NL 3ed Allin. 4ed 20-04-2010 16:55 Pagina 215
