2010 Hyundai Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
92
4
Modus Fußraum/
Windschutzscheibe (A, C, D, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A, D)
Der größte Teil des Luftstroms wird zurWindschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet. Lüftungsdüsen im Armaturenbrett
Die Düsen können separat mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung.Temperaturregler
Mit diesem Drehknopf können Sie die
Temperatur der aus den Luftdüsen
strömenden Luft einstellen. Um die
Temperatur im Fahrzeuginnenraum zu
ändern, drehen Sie den Knopf nach
rechts, um warme oder heiße Luft zu
erhalten und drehen Sie ihn nach links,um kühlere Luft zu erhalten.
OCM040142OCM052155

493
Ausstattung Ihres Fahrzeugs

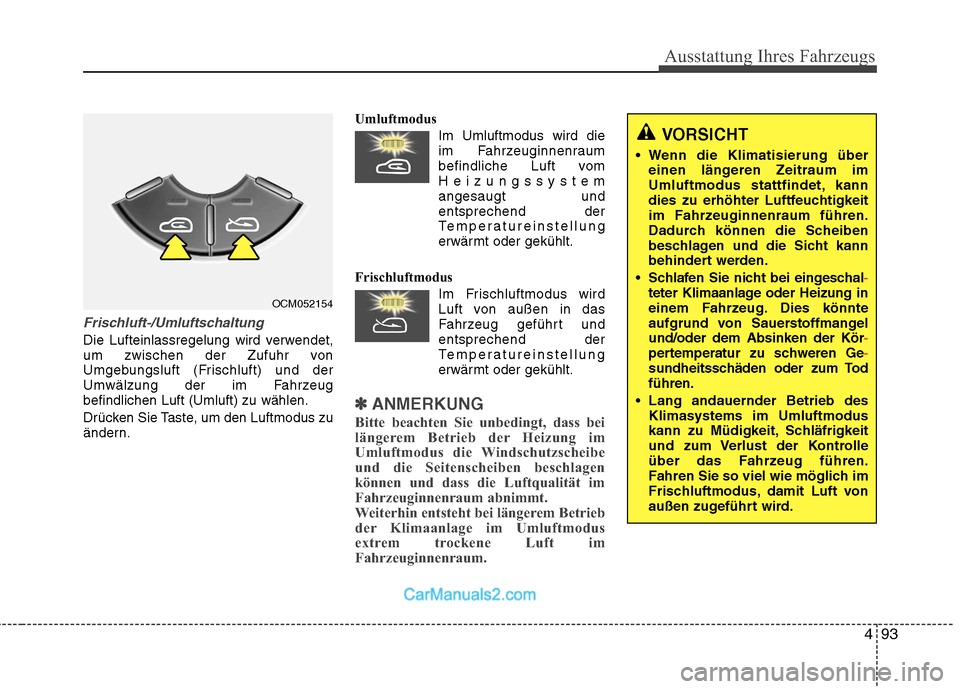

Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeugbefindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.Umluftmodus
Im Umluftmodus wird dieim Fahrzeuginnenraum
befindliche Luft vomHeizungssystemangesaugt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wird
Luft von außen in das
Fahrzeug geführt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
✽✽ ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibe
und die Seitenscheiben beschlagen
können und dass die Luftqualität im
Fahrzeuginnenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum.
OCM052154
VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschal
-teter Klimaanlage oder Heizung in
einem Fahrzeug. Dies könnte
aufgrund von Sauerstoffmangelund/oder dem Absinken der Kör
-pertemperatur zu schweren Ge-sundheitsschäden oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.

Ausstattung Ihres Fahrzeugs
94
4

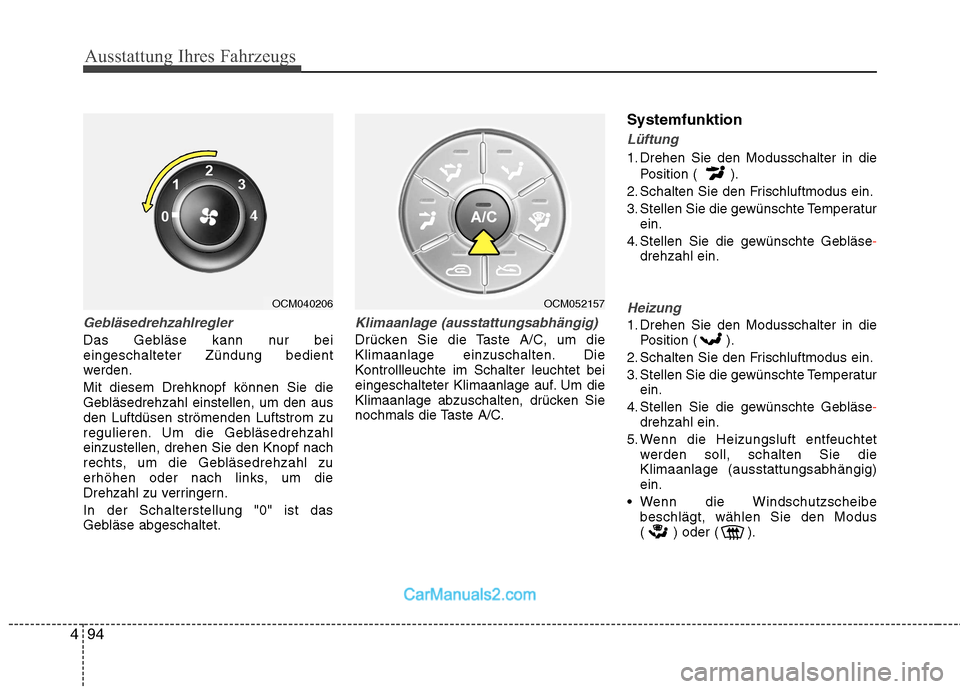

Gebläsedrehzahlregler
Das Gebläse kann nur bei eingeschalteter Zündung bedient
werden. Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den ausden Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahleinzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern. In der Schalterstellung "0" ist das
Gebläse abgeschaltet.
Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C. Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in die Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OCM040206OCM052157

495
Ausstattung Ihres Fahrzeugs

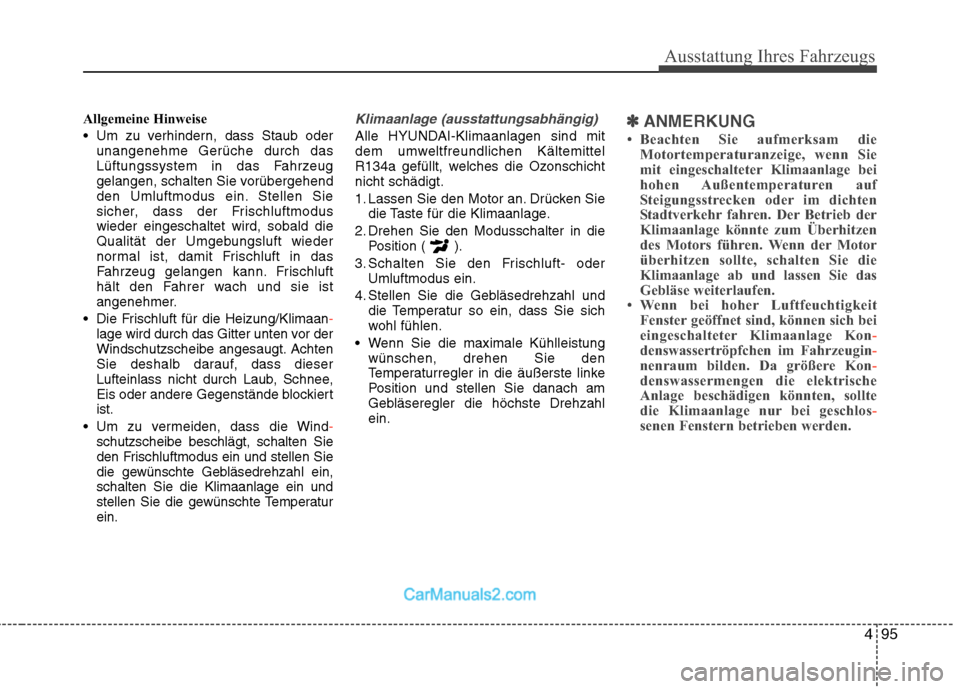

Allgemeine Hinweise
Um zu verhindern, dass Staub oderunangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein.
Klimaanlage (ausstattungsabhängig)
Alle HYUNDAI-Klimaanlagen sind mit
dem umweltfreundlichen Kältemittel
R134a gefüllt, welches die Ozonschichtnicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler in die äußerste linke
Position und stellen Sie danach am
Gebläseregler die höchste Drehzahlein.✽✽ ANMERKUNG
 Beachten Sie aufmerksam die Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
 Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon
-denswassertröpfchen im Fahrzeugin-nenraum bilden. Da größere Kon-denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos
-senen Fenstern betrieben werden.

Ausstattung Ihres Fahrzeugs
96
4

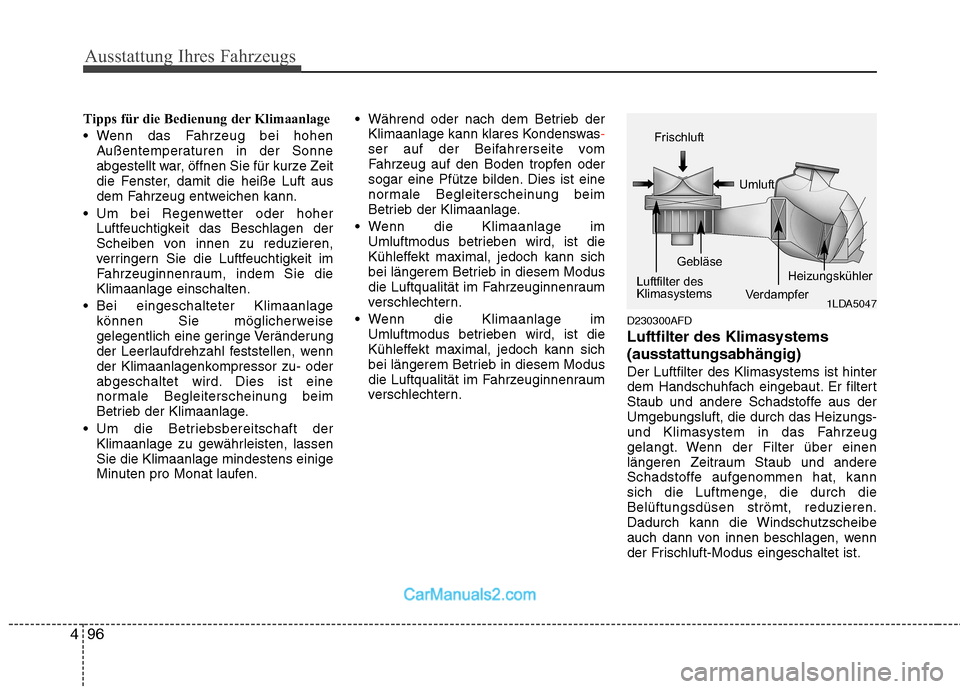

Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen. Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. D230300AFD Luftfilter des Klimasystems(ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems VerdampferHeizungskühler

497
Ausstattung Ihres Fahrzeugs

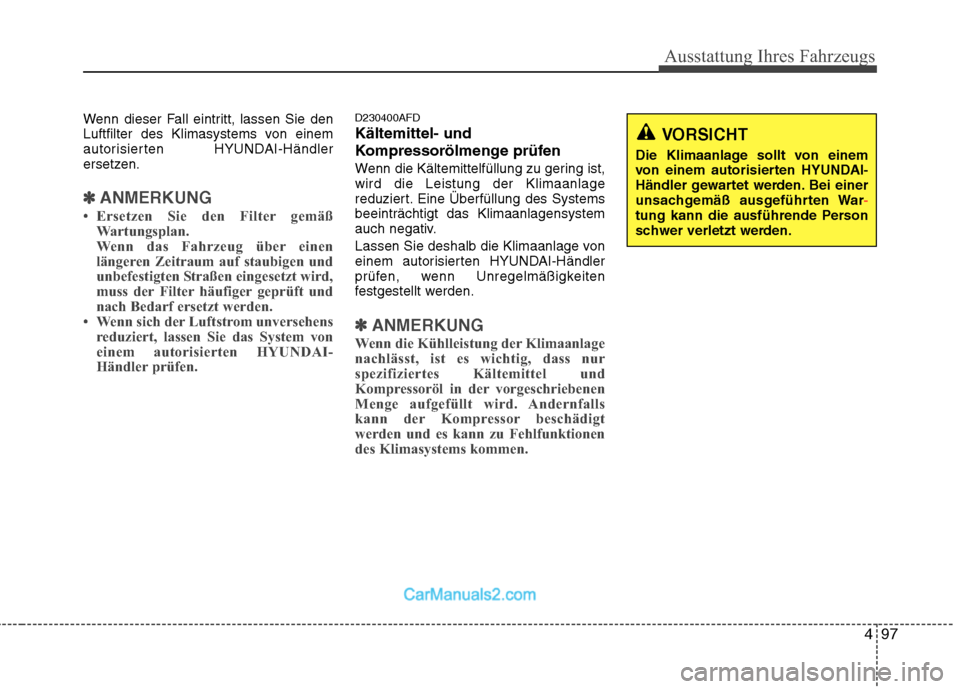

Wenn dieser Fall eintritt, lassen Sie den
Luftfilter des Klimasystems von einem
autorisierten HYUNDAI-Händler
ersetzen.
✽✽ANMERKUNG
 Ersetzen Sie den Filter gemäß Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen und
unbefestigten Straßen eingesetzt wird,
muss der Filter häufiger geprüft und
nach Bedarf ersetzt werden.
 Wenn sich der Luftstrom unversehens
reduziert, lassen Sie das System von
einem autorisierten HYUNDAI-
Händler prüfen.
D230400AFD Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu gering ist, wird die Leistung der Klimaanlage
reduziert. Eine Überfüllung des Systemsbeeinträchtigt das Klimaanlagensystem
auch negativ.
Lassen Sie deshalb die Klimaanlage von
einem autorisierten HYUNDAI-Händler
prüfen, wenn Unregelmäßigkeiten
festgestellt werden.
✽✽ ANMERKUNG
Wenn die Kühlleistung der Klimaanlage
nachlässt, ist es wichtig, dass nur
spezifiziertes Kältemittel und
Kompressoröl in der vorgeschriebenen
Menge aufgefüllt wird. Andernfalls
kann der Kompressor beschädigt
werden und es kann zu Fehlfunktionen
des Klimasystems kommen.
VORSICHT
Die Klimaanlage sollt von einem
von einem autorisierten HYUNDAI-
Händler gewartet werden. Bei einer
unsachgemäß ausgeführten War
-tung kann die ausführende Person
schwer verletzt werden.

Ausstattung Ihres Fahrzeugs
98
4

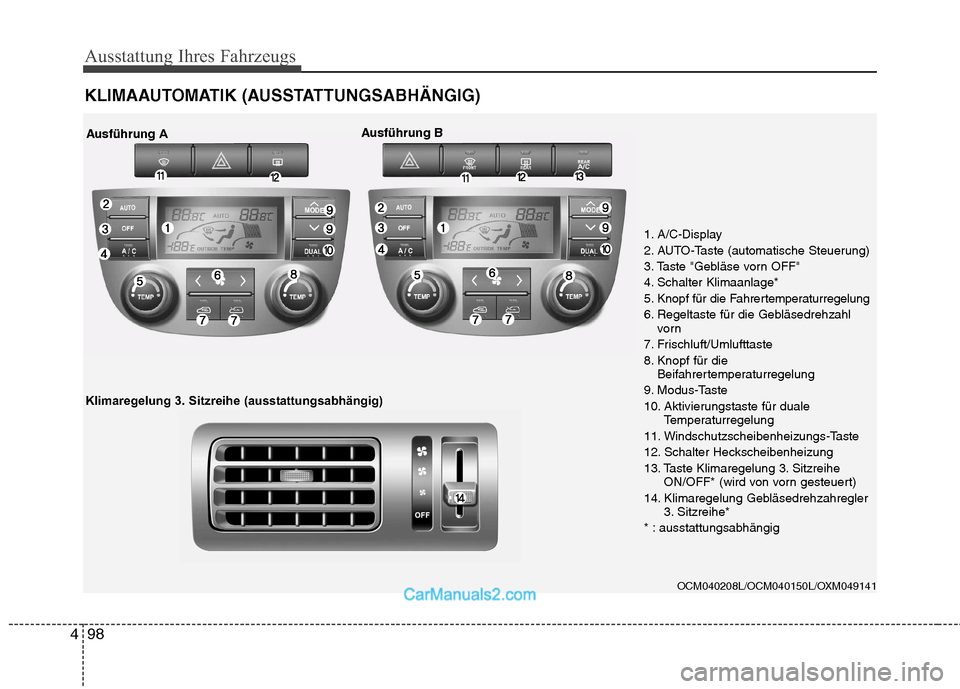

KLIMAAUTOMATIK (AUSSTATTUNGSABHÄNGIG)
OCM040208L/OCM040150L/OXM049141
1. A/C-Display
2. AUTO-Taste (automatische Steuerung)
3. Taste "Gebläse vorn OFF"
4. Schalter Klimaanlage*
5. Knopf für die Fahrertemperaturregelung
6. Regeltaste für die Gebläsedrehzahl
vorn
7. Frischluft/Umlufttaste
8. Knopf für die Beifahrertemperaturregelung
9. Modus-Taste
10. Aktivierungstaste für duale Temperaturregelung
11. Windschutzscheibenheizungs-Taste
12. Schalter Heckscheibenheizung
13. Taste Klimaregelung 3. Sitzreihe ON/OFF* (wird von vorn gesteuert)
14. Klimaregelung Gebläsedrehzahregler 3. Sitzreihe*
* : ausstattungsabhängig
Ausführung A Ausführung B
Klimaregelung 3. Sitzreihe (ausstattungsabhängig)

499
Ausstattung Ihres Fahrzeugs

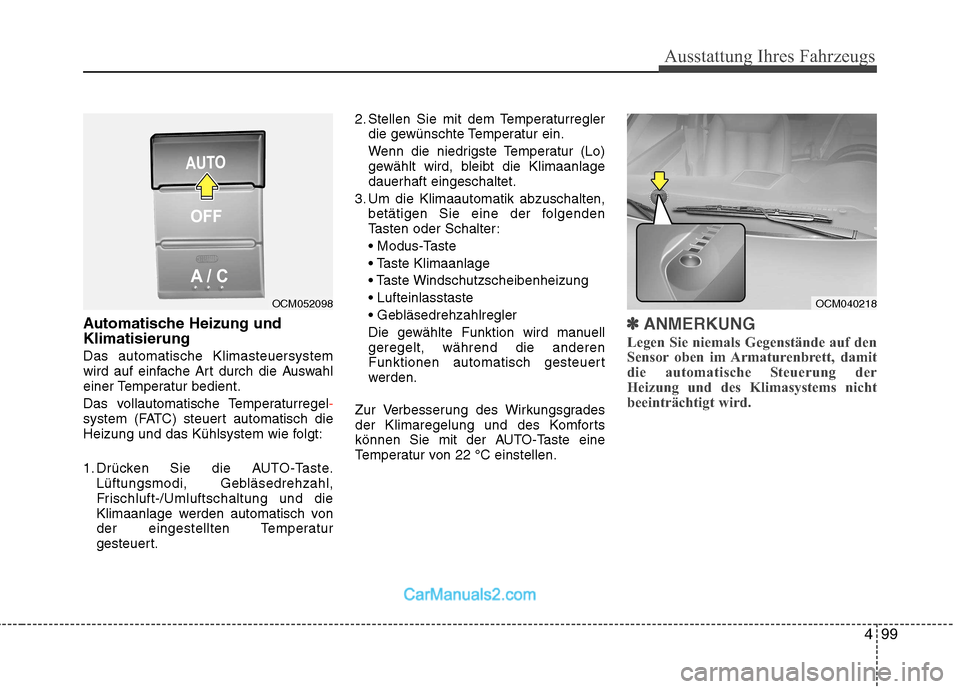

Automatische Heizung und Klimatisierung Das automatische Klimasteuersystem
wird auf einfache Art durch die Auswahl
einer Temperatur bedient.
Das vollautomatische Temperaturregel
-system (FATC) steuert automatisch die
Heizung und das Kühlsystem wie folgt:
1. Drücken Sie die AUTO-Taste.Lüftungsmodi, Gebläsedrehzahl,
Frischluft-/Umluftschaltung und die
Klimaanlage werden automatisch von
der eingestellten Temperatur
gesteuert. 2. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
Wenn die niedrigste Temperatur (Lo)
gewählt wird, bleibt die Klimaanlagedauerhaft eingeschaltet.
3. Um die Klimaautomatik abzuschalten, betätigen Sie eine der folgenden
Tasten oder Schalter:




Die gewählte Funktion wird manuell geregelt, während die anderen
Funktionen automatisch gesteuert
werden.
Zur Verbesserung des Wirkungsgrades
der Klimaregelung und des Komforts
können Sie mit der AUTO-Taste eine
Temperatur von 22 °C einstellen.
✽✽ ANMERKUNG
Legen Sie niemals Gegenstände auf den
Sensor oben im Armaturenbrett, damit
die automatische Steuerung der
Heizung und des Klimasystems nicht
beeinträchtigt wird.
OCM040218OCM052098
